Cáp điều khiển đóng vai trò "mạch máu" trong mọi hệ thống điện, từ dân dụng đến công nghiệp, giúp truyền tải tín hiệu và điều khiển các thiết bị một cách chính xác. Trong số đó, cáp điều khiển không chống nhiễu là một lựa chọn phổ biến, phù hợp với nhiều ứng dụng nhất định. Khi hiểu rõ khái niệm cáp điều khiển và các dòng cáp thường gặp, bạn sẽ dễ dàng chọn đúng loại phục vụ nhu cầu thực tế. Nhưng chính xác thì cáp điều khiển không chống nhiễu là gì, có cấu tạo như thế nào, và khi nào chúng ta nên sử dụng loại cáp này? Bài viết này sẽ cùng bạn đi sâu tìm hiểu về đặc điểm, phạm vi ứng dụng, cách phân biệt với cáp chống nhiễu và những lưu ý quan trọng khi lắp đặt để đảm bảo hiệu quả và an toàn.

1. Cáp điều khiển không chống nhiễu là gì?

Cáp điều khiển không chống nhiễu là loại cáp được thiết kế để truyền tải tín hiệu điều khiển hoặc nguồn điện có điện áp thấp, thường dưới 1000V. Điểm đặc trưng lớn nhất của chúng là không có lớp màn chắn (lớp chống nhiễu) bằng đồng bện hoặc lá nhôm bên trong, khác với cáp điều khiển có chống nhiễu. Điều này có nghĩa là chúng không được bảo vệ khỏi các tác động của nhiễu điện từ bên ngoài, bao gồm nhiễu tần số vô tuyến (RFI) và nhiễu điện từ (EMI).

Chính vì không có lớp chống nhiễu, loại cáp này thường có cấu tạo đơn giản hơn, nhẹ hơn và linh hoạt hơn. Ch&úng được áp dụng trong các dải điện áp phù hợp như cáp điều khiển 300/500V và 0.6/1kV dùng cho dân dụng và hạ tầng nhẹ, nơi môi trường làm việc tương đối ít nhiễu. Chúng được sử dụng rộng rãi trong các môi trường mà yêu cầu về độ chính xác tín hiệu không quá khắt khe, hoặc nơi không có nhiều nguồn gây nhiễu điện từ. Việc hiểu rõ cáp điều khiển không chống nhiễu là gì sẽ giúp bạn đưa ra lựa chọn phù hợp nhất cho dự án của mình.

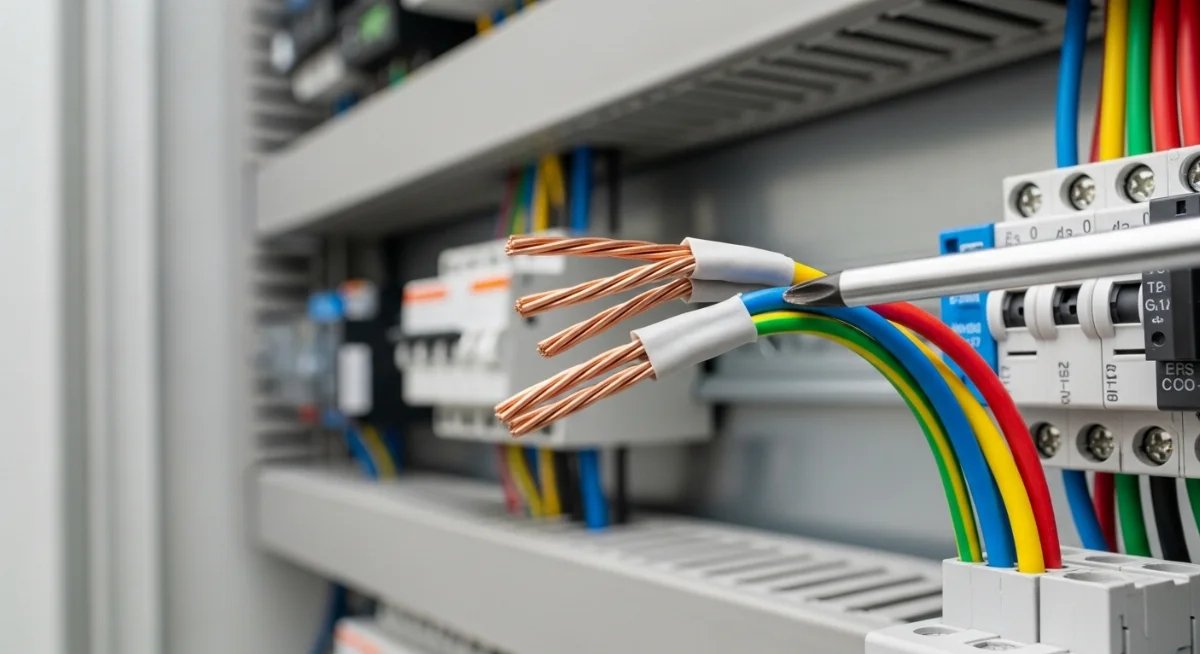

2. Cấu tạo của cáp điều khiển không chống nhiễu

Để hiểu rõ hơn về cáp điều khiển không chống nhiễu, chúng ta cần tìm hiểu về cấu tạo cơ bản của chúng. Mặc dù có vẻ đơn giản, mỗi lớp vật liệu đều có vai trò quan trọng trong việc đảm bảo hiệu suất truyền dẫn. Nếu muốn đào sâu hơn, bạn có thể tham khảo thêm bài viết chi tiết về cấu tạo cáp điều khiển không chống nhiễu và sự khác nhau với loại có chống nhiễu:

• Lõi dẫn (Conductor): Đây là phần quan trọng nhất, có nhiệm vụ truyền tải tín hiệu hoặc dòng điện. Lõi dẫn thường được làm bằng đồng tinh khiết (đồng ủ mềm) với nhiều sợi nhỏ bện lại với nhau để tăng tính linh hoạt và khả năng chịu uốn. Số lượng lõi có thể dao động từ 2 lõi đến hàng chục lõi tùy theo yêu cầu của hệ thống điều khiển. Đặc điểm kỹ thuật của cáp điều khiển không chống nhiễu lõi đồng thường ưu tiên độ dẫn điện cao và khả năng chống oxy hóa tốt; trong nhiều hệ thống tự động hóa hiện đại, loại cáp lõi đồng cho hệ thống không chống nhiễu được lựa chọn để tối ưu hiệu suất và độ bền.
• Lớp cách điện (Insulation): Bao bọc quanh từng lõi dẫn là lớp cách điện, thường được làm từ các vật liệu polymer như PVC (Polyvinyl Chloride), XLPE (Cross-linked Polyethylene) hoặc PE (Polyethylene). Lớp cách điện này có nhiệm vụ ngăn chặn dòng điện rò rỉ giữa các lõi và giữa lõi với môi trường bên ngoài, đảm bảo an toàn và tín hiệu không bị suy hao. Độ dày và chất liệu cách điện được lựa chọn dựa trên mức điện áp định mức của cáp.
• Lớp độn (Filler - Tùy chọn): Trong một số loại cáp có nhiều lõi, các khe trống giữa các lõi có thể được lấp đầy bằng các vật liệu độn như sợi PP (Polypropylene) để tạo hình tròn đều cho cáp và tăng cường độ bền cơ học.
• Lớp băng quấn (Binder tape - Tùy chọn): Một lớp băng không dệt hoặc băng nhựa mỏng có thể được quấn quanh bó lõi đã được cách điện để giữ cố định các lõi lại với nhau trước khi lớp vỏ bọc ngoài được đùn.
• Vỏ bọc ngoài (Outer Sheath): Lớp vỏ ngoài cùng bảo vệ toàn bộ cáp khỏi các tác động cơ học, hóa chất, độ ẩm và các yếu tố môi trường khác. Vỏ bọc ngoài thường làm từ PVC hoặc các hợp chất không halogen ít khói (LSZH - Low Smoke Zero Halogen) đối với các yêu cầu đặc biệt về an toàn cháy nổ. Chất liệu vỏ bọc quyết định khả năng chống cháy, chống dầu, chống tia UV của cáp.

Như vậy, cấu tạo cáp điều khiển không chống nhiễu tuy không có lớp màn chắn phức tạp nhưng vẫn được thiết kế để đảm bảo sự ổn định và an toàn trong quá trình truyền dẫn tín hiệu trong các môi trường phù hợp.

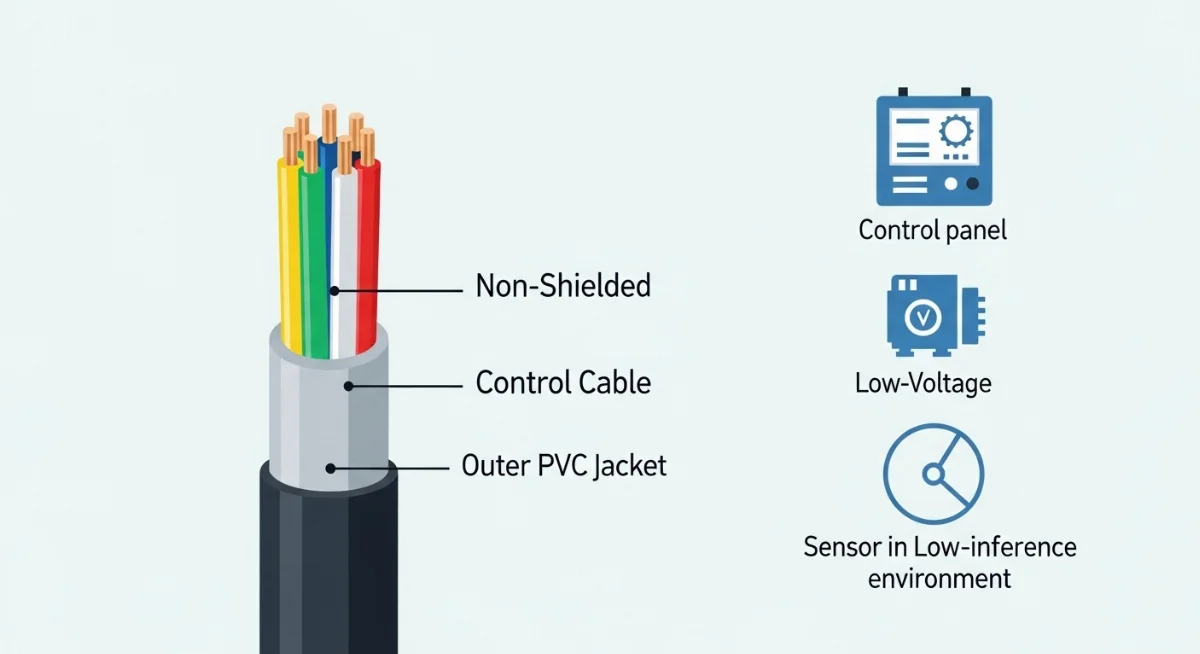

3. Đặc điểm nổi bật của cáp điều khiển không chống nhiễu

Dù không có lớp chống nhiễu, cáp điều khiển không chống nhiễu vẫn sở hữu nhiều đặc điểm riêng biệt khiến chúng trở thành lựa chọn ưu tiên trong nhiều tình huống. Khi xem xét tổng thể ưu nhược điểm cáp điều khiển không chống nhiễu, người thiết kế hệ thống có thể tối ưu giữa hiệu quả kỹ thuật và chi phí đầu tư:

• Chi phí hiệu quả: Đây là một trong những ưu điểm lớn nhất. Do cấu tạo đơn giản hơn, không có lớp màn chắn phức tạp, giá thành của cáp điều khiển không chống nhiễu thường thấp hơn đáng kể so với loại có chống nhiễu. Điều này giúp tối ưu hóa chi phí đầu tư cho các dự án có ngân sách hạn chế.
• Linh hoạt và dễ dàng lắp đặt: Nhờ không có lớp giáp hoặc màn chắn kim loại, loại cáp này thường nhẹ hơn, mềm dẻo hơn. Điều này giúp quá trình vận chuyển, kéo cáp, uốn cong và lắp đặt trong các không gian chật hẹp trở nên dễ dàng hơn rất nhiều.
• Phù hợp với môi trường ít nhiễu: Cáp điều khiển không chống nhiễu được thiết kế để hoạt động tốt trong các môi trường mà các nguồn gây nhiễu điện từ (như động cơ lớn, đường dây cao thế, thiết bị phát sóng) không đáng kể hoặc được kiểm soát tốt. Trong những điều kiện này, việc sử dụng cáp chống nhiễu là không cần thiết và gây lãng phí.
• Đa dạng về kích thước và số lõi: Giống như các loại cáp điều khiển khác, chúng có sẵn với nhiều tiết diện lõi và số lượng lõi khác nhau, đáp ứng nhu cầu đa dạng của các hệ thống điều khiển.
• Độ bền cơ học tốt: Mặc dù không có lớp chống nhiễu, vỏ bọc ngoài của cáp vẫn được làm từ vật liệu bền chắc, giúp bảo vệ lõi dẫn khỏi các tác động vật lý thông thường trong quá trình sử dụng.

Việc lựa chọn cáp điều khiển không chống nhiễu cần được cân nhắc kỹ lưỡng dựa trên đặc thù môi trường và yêu cầu kỹ thuật của từng dự án cụ thể.

4. Phạm vi sử dụng và ứng dụng phổ biến

Nhờ những đặc điểm về cấu tạo và chi phí, cáp điều khiển không chống nhiễu được ứng dụng rộng rãi trong nhiều lĩnh vực khác nhau. Dưới đây là một số ứng dụng cáp điều khiển không chống nhiễu phổ biến và các thiết bị mà chúng thường được sử dụng:

• Hệ thống chiếu sáng: Trong các công trình dân dụng, nhà xưởng nhỏ hoặc các khu vực chiếu sáng thông thường, cáp này được dùng để điều khiển bật/tắt đèn, hệ thống đèn khẩn cấp. Môi trường này thường ít nhiễu nên không cần đến khả năng chống nhiễu.
• Hệ thống điều hòa không khí (HVAC) và thông gió: Dùng để truyền tín hiệu điều khiển từ bộ điều khiển trung tâm đến các quạt, van, cảm biến nhiệt độ trong các hệ thống HVAC đơn giản, nơi không gian lắp đặt thường tương đối sạch nhiễu.
• Hệ thống an ninh và camera giám sát (Analog): Đối với các hệ thống camera analog hoặc báo động cơ bản, Cáp điều khiển không chống nhiễu có thể được sử dụng để truyền tín hiệu điều khiển hoặc nguồn cấp điện DC/AC cho các thiết bị. Tuy nhiên, với camera IP hoặc các hệ thống yêu cầu độ nhạy cao, cáp chống nhiễu thường là lựa chọn tốt hơn.
• Hệ thống tự động hóa tòa nhà (BMS) đơn giản: Điều khiển các thiết bị như rèm cửa tự động, khóa cửa điện tử, cảm biến hiện diện trong các tòa nhà văn phòng, căn hộ thông minh.
• Hệ thống báo cháy, chữa cháy: Trong một số phần của hệ thống báo cháy không yêu cầu truyền dữ liệu nhạy cảm cao, cáp không chống nhiễu vẫn có thể được dùng cho các mạch điều khiển đơn giản.
• Thiết bị điều khiển công nghiệp quy mô nhỏ: Cáp điều khiển không chống nhiễu dùng trong hệ thống điện công nghiệp cho các mạch điều khiển cơ bản, truyền tín hiệu khởi động/dừng, tín hiệu trạng thái của các máy móc, động cơ có công suất nhỏ, hoặc trong các tủ điều khiển nội bộ nơi môi trường nhiễu được kiểm soát.
• Kết nối cảm biến và thiết bị đo lường không nhạy cảm: Sử dụng cho các loại cảm biến không yêu cầu độ chính xác cao hoặc trong các mạch điều khiển mà nhiễu không ảnh hưởng đáng kể đến hoạt động.

Tóm lại, cáp điều khiển không chống nhiễu dùng cho thiết bị nào phụ thuộc nhiều vào mức độ nhiễu điện từ tiềm ẩn trong môi trường lắp đặt và độ nhạy của tín hiệu cần truyền. Chúng là giải pháp kinh tế và hiệu quả cho các ứng dụng không đòi hỏi khả năng chống nhiễu cao.

5. Phân biệt cáp điều khiển chống nhiễu và không chống nhiễu

Việc phân biệt cáp điều khiển chống nhiễu và không chống nhiễu là cực kỳ quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống. Bên cạnh so sánh về cấu tạo, bạn cũng nên học cách phân biệt cáp không chống nhiễu thật giả để tránh mua phải hàng kém chất lượng. Dưới đây là bảng so sánh cơ bản giữa hai loại cáp trong truyền tín hiệu, đồng thời gợi ý so sánh với cáp điều khiển chống nhiễu có lưới bọc:

Vậy nên chọn cáp điều khiển không chống nhiễu hay có chống nhiễu cho công trình dân dụng hay công nghiệp? Quyết định này phụ thuộc vào đánh giá môi trường lắp đặt và yêu cầu về độ nhạy của tín hiệu. Nếu môi trường có nhiều nguồn nhiễu hoặc tín hiệu rất nhạy cảm (như tín hiệu analog 4-20mA, RS485), cáp chống nhiễu là lựa chọn bắt buộc. Ngược lại, đối với các mạch điều khiển đơn giản, tín hiệu on/off, và môi trường sạch nhiễu, cáp không chống nhiễu sẽ là giải pháp tối ưu về kinh tế.

6. Lưu ý quan trọng khi lựa chọn và lắp đặt cáp điều khiển không chống nhiễu

Để đảm bảo hệ thống hoạt động ổn định và an toàn khi sử dụng cáp điều khiển không chống nhiễu, việc lựa chọn và lắp đặt cáp điều khiển không chống nhiễu đúng cách là vô cùng quan trọng. Bên cạnh các bước thiết kế cơ bản, những lưu ý lắp đặt cáp không chống nhiễu về khoảng cách, phương án đi dây, bảo vệ cơ học cũng cần được tuân thủ nghiêm ngặt.

6.1. Khi lựa chọn cáp:

• Đánh giá môi trường lắp đặt: Đây là yếu tố quyết định. Chỉ sử dụng cáp không chống nhiễu ở những khu vực đã được xác định là có ít hoặc không có nhiễu điện từ. Tránh xa các nguồn gây nhiễu mạnh như động cơ điện lớn, máy biến áp, thiết bị hàn, đường dây cao áp, hoặc khu vực có sóng radio/vi ba tần số cao.
• Điện áp và dòng điện định mức: Đảm bảo cáp có khả năng chịu được điện áp và dòng điện của hệ thống. Luôn chọn cáp có thông số cao hơn một chút so với yêu cầu thực tế để đảm bảo an toàn và tuổi thọ.
• Số lượng lõi và tiết diện lõi: Xác định chính xác số lượng lõi cần thiết cho tất cả các tín hiệu điều khiển và tính toán tiết diện lõi phù hợp để tránh sụt áp và quá tải.
• Chất liệu vỏ bọc: Tùy thuộc vào môi trường (trong nhà, ngoài trời, tiếp xúc hóa chất, yêu cầu chống cháy), chọn loại vỏ bọc phù hợp (PVC, LSZH, chống dầu, chống UV). Đặc biệt, lưu ý khi lắp đặt cáp điều khiển không chống nhiễu trong nhà xưởng là cần xem xét đến nguy cơ cháy nổ và yêu cầu về khí thải.
• Tiêu chuẩn sản xuất: Ưu tiên các loại cáp từ nhà sản xuất uy tín, đạt các tiêu chuẩn quốc tế (IEC, BS, VDE) để đảm bảo chất lượng và độ an toàn.

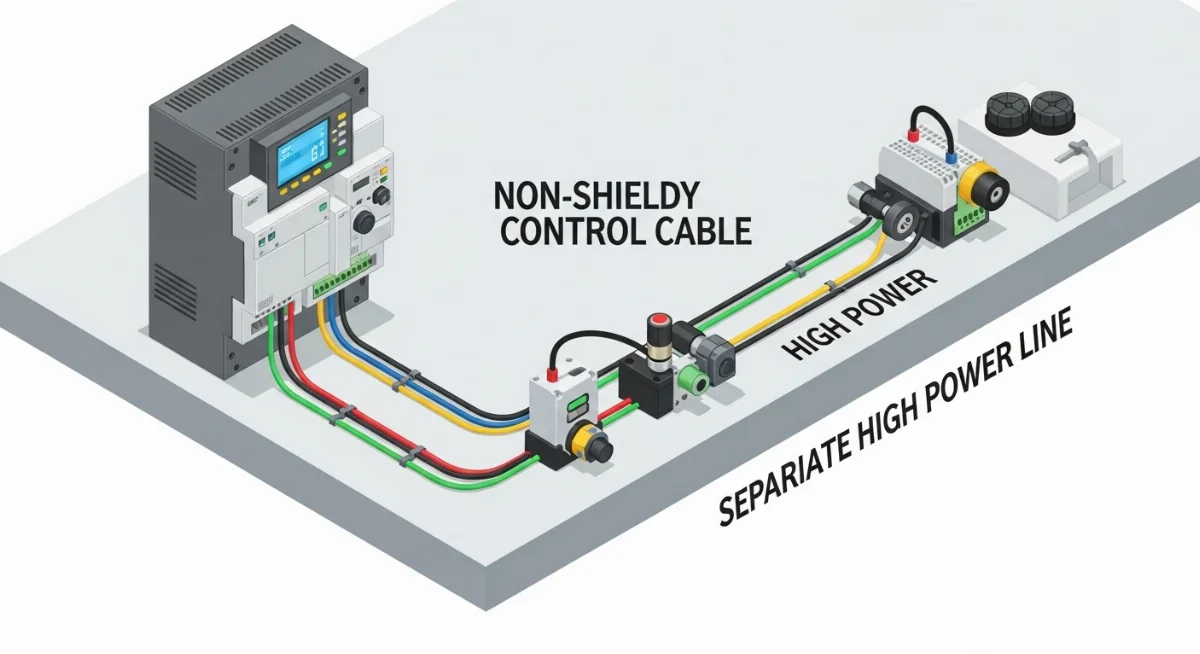

6.2. Khi lắp đặt cáp:

1. Đi riêng biệt: Luôn đi cáp điều khiển không chống nhiễu riêng biệt với các cáp nguồn công suất lớn (cáp điện lực). Giữ khoảng cách tối thiểu được khuyến nghị (thường là 30-50cm) để giảm thiểu hiện tượng cảm ứng điện từ.
2. Tránh đi song song quá dài: Nếu bắt buộc phải đi gần cáp nguồn, hạn chế khoảng cách đi song song và cố gắng đi vuông góc để giảm tác động nhiễu.
3. Sử dụng ống bảo vệ: Dù là cáp không chống nhiễu, việc sử dụng ống luồn (ống thép, ống nhựa cứng) vẫn rất cần thiết để bảo vệ cáp khỏi các tác động cơ học, hóa chất và côn trùng, đặc biệt là lưu ý khi lắp đặt cáp điều khiển không chống nhiễu trong nhà xưởng.
4. Bán kính uốn cong: Tuân thủ bán kính uốn cong tối thiểu mà nhà sản xuất khuyến nghị để tránh làm hỏng cấu trúc cáp, đặc biệt là lớp cách điện và vỏ bọc.
5. Đấu nối chính xác: Đảm bảo các mối nối được thực hiện chắc chắn, đúng kỹ thuật và cách điện tốt. Sử dụng các phụ kiện đấu nối phù hợp.
6. Kiểm tra trước khi vận hành: Sau khi lắp đặt, tiến hành kiểm tra thông mạch, cách điện và thử nghiệm hệ thống để đảm bảo cáp hoạt động đúng chức năng và an toàn.
7. Đánh dấu và ghi nhãn: Ghi nhãn rõ ràng cho từng sợi cáp và đầu nối để thuận tiện cho việc bảo trì, sửa chữa sau này.

7. Cáp điều khiển không chống nhiễu giá bao nhiêu?

Câu hỏi "cáp điều khiển không chống nhiễu giá bao nhiêu?" là một trong những mối quan tâm hàng đầu của người tiêu dùng và các nhà thầu. Tuy nhiên, mức giá của loại cáp này không cố định mà phụ thuộc vào nhiều yếu tố khác nhau:

• Thương hiệu và nhà sản xuất: Các thương hiệu uy tín, có lịch sử lâu đời và chất lượng được kiểm chứng thường có giá cao hơn nhưng đổi lại là độ tin cậy và tuổi thọ sản phẩm.
• Tiết diện và số lượng lõi: Cáp có tiết diện lõi lớn hơn và nhiều lõi hơn đương nhiên sẽ có giá cao hơn.
• Chất liệu lõi dẫn và vỏ bọc: Đồng nguyên chất (CCA - Copper Clad Aluminum) hoặc đồng 100% tinh khiết sẽ ảnh hưởng đến giá. Tương tự, vỏ bọc PVC thông thường sẽ rẻ hơn vỏ bọc LSZH hoặc các loại chống cháy, chống dầu chuyên dụng.
• Chiều dài cuộn cáp: Mua theo cuộn lớn (thường 100m, 200m, 500m) thường có giá ưu đãi hơn khi mua lẻ theo mét.
• Biến động thị trường vật liệu: Giá đồng và các vật liệu polymer có thể thay đổi theo thời gian, ảnh hưởng trực tiếp đến giá thành cáp.
• Chính sách của nhà phân phối: Mỗi nhà phân phối có thể có chính sách giá, chiết khấu khác nhau.

Để có được báo giá chính xác nhất cho cáp điều khiển không chống nhiễu, bạn nên liên hệ trực tiếp với các nhà cung cấp hoặc đại lý phân phối uy tín, cung cấp đầy đủ thông số kỹ thuật (số lõi, tiết diện, chất liệu vỏ bọc, yêu cầu đặc biệt khác) và số lượng cần mua. Việc so sánh báo giá từ một vài nhà cung cấp sẽ giúp bạn đưa ra lựa chọn tối ưu về chi phí và chất lượng.

Kết luận

Cáp điều khiển không chống nhiễu là một giải pháp kinh tế và hiệu quả cho nhiều ứng dụng điều khiển và truyền tín hiệu trong môi trường ít nhiễu. Việc nắm vững khái niệm cáp điều khiển không chống nhiễu là gì, hiểu rõ cấu tạo, đặc điểm, phạm vi ứng dụng cũng như cách phân biệt với cáp chống nhiễu sẽ giúp bạn đưa ra quyết định lựa chọn chính xác. Quan trọng hơn, luôn tuân thủ các nguyên tắc lựa chọn và lắp đặt cáp điều khiển không chống nhiễu đúng kỹ thuật để đảm bảo an toàn, hiệu suất và độ bền vững cho toàn bộ hệ thống. Hy vọng bài viết này đã cung cấp cho bạn những thông tin hữu ích và toàn diện về loại cáp quan trọng này.
