Trong kỷ nguyên công nghiệp 4.0, các hệ thống tự động hóa ngày càng trở nên phức tạp và nhạy cảm với nhiễu. Để đảm bảo hoạt động ổn định, chính xác và hiệu quả, việc lựa chọn cáp điều khiển chống nhiễu đúng chuẩn là yếu tố then chốt, đặc biệt khi triển khai trong các giải pháp cáp chống nhiễu cho hệ thống tự động hóa và nhà máy công nghiệp hiện đại. Bài viết này của Kho Cáp Châu Âu sẽ cung cấp một hướng dẫn chọn tiết diện và số lõi cho cáp điều khiển chống nhiễu toàn diện nhất cho năm 2025, giúp quý vị đưa ra những quyết định sáng suốt và tối ưu cho mọi dự án.

1. Giới thiệu về cáp điều khiển chống nhiễu

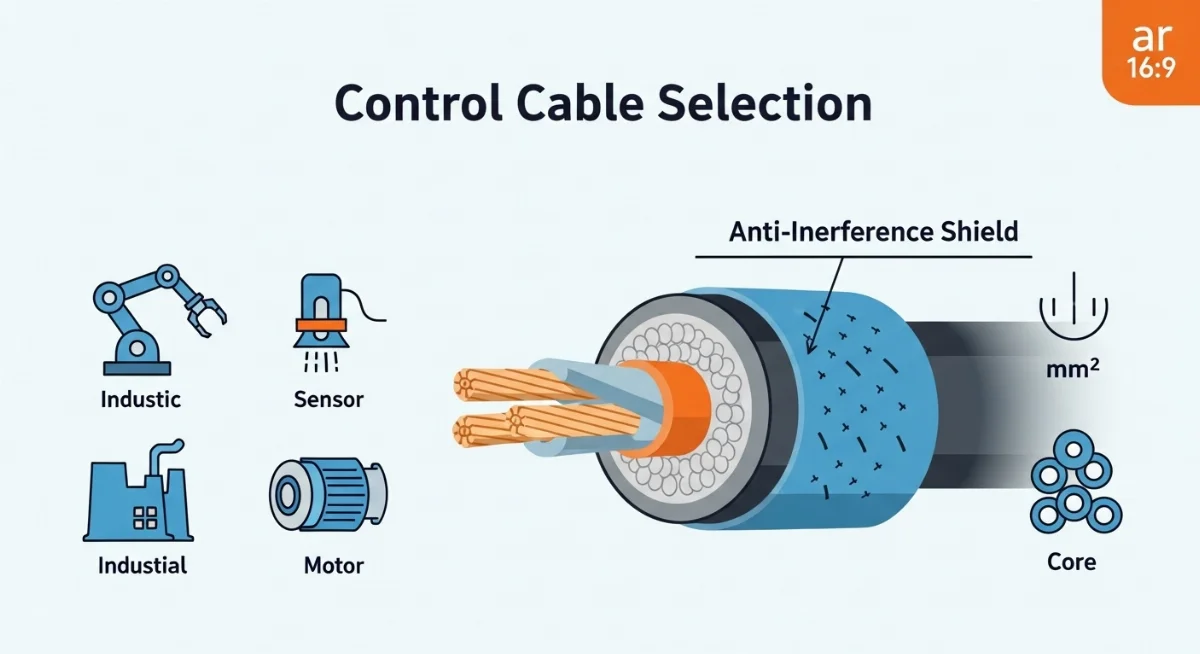

Cáp điều khiển là loại cáp được thiết kế để truyền tải các tín hiệu điều khiển, dữ liệu hoặc nguồn điện phụ trợ từ thiết bị điều khiển đến các thiết bị chấp hành trong các hệ thống công nghiệp, nhà máy, tòa nhà thông minh, v.v. Điểm đặc biệt của cáp điều khiển chống nhiễu chính là cấu tạo thêm lớp chống nhiễu (thường là lưới bện kim loại hoặc lá nh&occirc;m) giúp bảo vệ tín hiệu truyền dẫn khỏi các tác động của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài. Trong đó, dòng sản phẩm cáp điều khiển chống nhiễu có lưới đang được ưu tiên sử dụng nhờ khả năng che chắn và độ bền cơ học vượt trội.

Việc sử dụng dây tín hiệu chống nhiễu không chỉ đảm bảo độ chính xác của tín hiệu mà còn kéo dài tuổi thọ của hệ thống, giảm thiểu chi phí bảo trì và sửa chữa do lỗi phát sinh từ nhiễu. Đây là một khoản đầu tư thông minh, mang lại hiệu quả lâu dài.

2. Tại sao cáp điều khiển cần chống nhiễu?

Môi trường công nghiệp hiện đại thường chứa rất nhiều nguồn gây nhiễu điện từ, từ động cơ lớn, biến tần, hệ thống chiếu sáng đến các thiết bị không dây. Những nhiễu này có thể gây ra hàng loạt vấn đề nghiêm trọng cho cáp điều khiển chống nhiễu:

• Sai lệch tín hiệu: Tín hiệu điều khiển có thể bị biến dạng, dẫn đến thiết bị chấp hành hoạt động sai lệch, không đúng với lệnh điều khiển.
• Lỗi hệ thống: Các lỗi không mong muốn, dừng đột ngột hoặc khởi động không đúng lúc có thể xảy ra, ảnh hưởng đến quy trình sản xuất.
• Thiệt hại thiết bị: Trong một số trường hợp, nhiễu quá lớn có thể gây hỏng hóc các linh kiện điện tử nhạy cảm.
• Giảm tuổi thọ thiết bị: Việc liên tục phải chịu đựng nhiễu sẽ làm giảm tuổi thọ của cả cáp và các thiết bị kết nối.
• Thất thoát dữ liệu: Đối với các ứng dụng truyền dữ liệu, nhiễu có thể dẫn đến mất mát hoặc hỏng hóc dữ liệu quan trọng.

Do đó, cáp điều khiển có lưới chống nhiễu không chỉ là một lựa chọn mà còn là một yêu cầu bắt buộc trong nhiều ứng dụng công nghiệp và tự động hóa. Khi thiết kế, kỹ sư cần hiểu rõ cấu tạo lớp lưới chống nhiễu để áp dụng đúng loại cáp cho từng môi trường làm việc.

3. Hướng dẫn chọn tiết diện cáp điều khiển chống nhiễu

Chọn tiết diện cáp điều khiển là bước cực kỳ quan trọng, ảnh hưởng trực tiếp đến khả năng tải dòng, độ bền và hiệu suất của hệ thống. Một tiết diện quá nhỏ có thể gây quá tải, nóng chảy, sụt áp, thậm chí gây cháy nổ. Ngược lại, tiết diện quá lớn sẽ tốn kém chi phí không cần thiết. Bên cạnh các nguyên tắc cơ bản, bạn có thể tham khảo thêm các hướng dẫn chọn tiết diện cáp lõi đồng theo công suất tải để đảm bảo tính toán chính xác hơn.

3.1. Các yếu tố ảnh hưởng đến việc chọn tiết diện

1. Dòng điện tải (công suất tải): Đây là yếu tố quan trọng nhất. Bạn cần biết dòng điện tối đa mà cáp sẽ phải tải. Dựa vào công suất của thiết bị (P) và điện áp (U), có thể tính toán dòng điện (I = P/U cho tải một pha, I = P/(sqrt(3)*U*cosPhi) cho tải ba pha). Hướng dẫn chọn cáp điều khiển chống nhiễu theo công suất tải cần phải tuân thủ nghiêm ngặt các tiêu chuẩn an toàn.
2. Chiều dài cáp: Cáp càng dài, điện trở càng lớn, dẫn đến sụt áp nhiều hơn và tổn hao năng lượng cao hơn. Đối với đường truyền dài, cần chọn tiết diện lớn hơn để bù đắp sự sụt áp.
3. Nhiệt độ môi trường: Nhiệt độ cao làm giảm khả năng chịu tải dòng của cáp. Ở môi trường nóng, cáp cần có tiết diện lớn hơn hoặc vật liệu cách điện chịu nhiệt tốt hơn.
4. Chế độ làm việc: Cáp làm việc liên tục ở tải định mức sẽ cần tiết diện lớn hơn so với cáp làm việc gián đoạn hoặc tải không đầy đủ.
5. Phương pháp lắp đặt: Lắp đặt trong ống, trong máng cáp, đi nổi hay chôn ngầm đều ảnh hưởng đến khả năng tản nhiệt của cáp, từ đó ảnh hưởng đến việc chọn tiết diện.
6. Tiêu chuẩn kỹ thuật: Luôn tuân thủ các tiêu chuẩn quốc gia và quốc tế như IEC, TCVN về tiêu chuẩn chọn tiết diện dây điều khiển trong nhà máy, đồng thời đảm bảo đáp ứng đầy đủ các tiêu chuẩn chọn cáp chống nhiễu đạt chuẩn về an toàn và hiệu suất truyền tín hiệu.

3.2. Bảng tra tiết diện cáp điều khiển phổ biến

Để giúp bạn dễ dàng hơn trong việc lựa chọn, dưới đây là bảng tra tiết diện cáp điều khiển tham khảo cho một số dòng điện tải thông thường trong điều kiện môi trường tiêu chuẩn (25-30°C, lắp đặt đi nổi). Lưu ý rằng đây chỉ là bảng tham khảo và cần được điều chỉnh tùy theo điều kiện thực tế và tiêu chuẩn cụ thể của từng dự án.

Khi chọn tiết diện cáp điều khiển, tốt nhất là nên chọn lớn hơn một cấp so với tính toán lý thuyết để đảm bảo an toàn và dự phòng cho tương lai.

3.3. Các tiết diện cáp điều khiển 0.5mm², 1.0mm², 1.5mm²

Ba tiết diện này là những loại phổ biến nhất trong các ứng dụng điều khiển:

• Cáp điều khiển 0.5mm²: Thường được sử dụng cho các ứng dụng truyền tín hiệu điều khiển có dòng điện rất nhỏ, như tín hiệu từ cảm biến (sensor), công tắc hành trình, nút nhấn, hoặc các mạch điều khiển logic PLC. Chúng rất phù hợp cho các mạch điều khiển nhạy cảm, nơi mà nhiễu là mối quan tâm hàng đầu và dòng điện tải không đáng kể.
• Cáp điều khiển 1.0mm²: Là lựa chọn linh hoạt cho nhiều ứng dụng hơn, có thể tải dòng điện lớn hơn một chút. Thường được dùng cho các mạch điều khiển van điện từ, rơle trung gian, đèn báo, hoặc các tín hiệu điều khiển đòi hỏi độ tin cậy cao hơn một chút về khả năng tải.
• Cáp điều khiển 1.5mm²: Phù hợp cho các ứng dụng có dòng điện tải tương đối, như điều khiển động cơ nhỏ, các mạch phân phối nguồn cho các cụm thiết bị trong tủ điện, hoặc các ứng dụng cần khả năng chịu dòng và độ bền cơ học cao hơn. Với cáp điều khiển 1.5mm², bạn có thể tự tin hơn trong việc cấp nguồn điều khiển cho các thiết bị công nghiệp vừa và nhỏ.

4. Hướng dẫn chọn số lõi cáp điều khiển chống nhiễu

Ngoài tiết diện, việc chọn cáp điều khiển bao nhiêu lõi là phù hợp cũng quan trọng không kém. Số lõi phải đáp ứng đủ số lượng tín hiệu cần truyền tải, đồng thời có thể cần dự phòng cho các mục đích mở rộng hoặc sửa chữa sau này.

4.1. Các yếu tố ảnh hưởng đến việc chọn số lõi

1. Số lượng tín hiệu điều khiển: Đếm chính xác số lượng tín hiệu (ví dụ: tín hiệu Start/Stop, tín hiệu trạng thái, tín hiệu analog 4-20mA, 0-10V, tín hiệu giao tiếp RS485, Profibus) mà cáp cần truyền tải.
2. Số lượng dây tiếp địa (Ground/Earth): Trong nhiều trường hợp, cần có một hoặc nhiều lõi dành riêng cho việc tiếp địa để đảm bảo an toàn điện và hiệu quả chống nhiễu của lớp vỏ bọc.
3. Nguồn cấp cho cảm biến/thiết bị: Nếu cáp cần cấp nguồn cho các thiết bị điều khiển từ xa (ví dụ: cảm biến áp suất, bộ chuyển đổi tín hiệu), cần tính thêm các lõi cho nguồn dương (+) và âm (-).
4. Lõi dự phòng: Đây là một yếu tố thường bị bỏ qua nhưng lại rất quan trọng. Việc thêm 1-2 lõi dự phòng (ví dụ, chọn cáp 7 lõi thay vì 5 lõi nếu chỉ cần 5 tín hiệu) có thể tiết kiệm rất nhiều thời gian và chi phí khi cần mở rộng hệ thống hoặc khi một lõi bị hỏng trong quá trình vận hành mà không cần phải thay thế toàn bộ cáp.
5. Loại tín hiệu: Tín hiệu analog (tương tự) thường yêu cầu các cặp xoắn (twisted pair) để giảm nhiễu nội bộ, trong khi tín hiệu digital (số) có thể không yêu cầu quá khắt khe.

4.2. Các loại số lõi cáp điều khiển phổ biến

Thị trường cung cấp nhiều loại số lõi cáp điều khiển khác nhau để đáp ứng đa dạng nhu cầu:

• 2 lõi: Thường dùng cho các tín hiệu đơn giản như cảm biến 2 dây, tín hiệu on/off cơ bản, hoặc cấp nguồn DC cho thiết bị nhỏ.
• 3 lõi: Phổ biến cho các cảm biến 3 dây (nguồn +, nguồn -, tín hiệu), điều khiển động cơ 1 chiều, hoặc các mạch điều khiển có thêm dây tiếp địa.
• 4 lõi: Dùng cho điều khiển motor 3 pha công suất nhỏ (3 pha + PE), hoặc các ứng dụng cần 2 tín hiệu độc lập cùng nguồn và tiếp địa.
• 5 lõi: Thường dùng cho cấp nguồn 3 pha + trung tính + tiếp địa (3P+N+PE), hoặc các ứng dụng điều khiển cần nhiều tín hiệu hơn.
• 7 lõi, 12 lõi, 24 lõi trở lên: Các loại cáp có nhiều lõi hơn được sử dụng rộng rãi trong các tủ điều khiển phức tạp, kết nối các module I/O của PLC, hoặc truyền nhiều tín hiệu từ một cụm thiết bị đến tủ điều khiển trung tâm. Việc chọn số lõi càng lớn càng tăng tính linh hoạt và khả năng mở rộng của hệ thống.

Luôn lập sơ đồ đấu nối chi tiết để xác định chính xác số lượng lõi cần thiết, và đừng quên tính toán đến các lõi dự phòng.

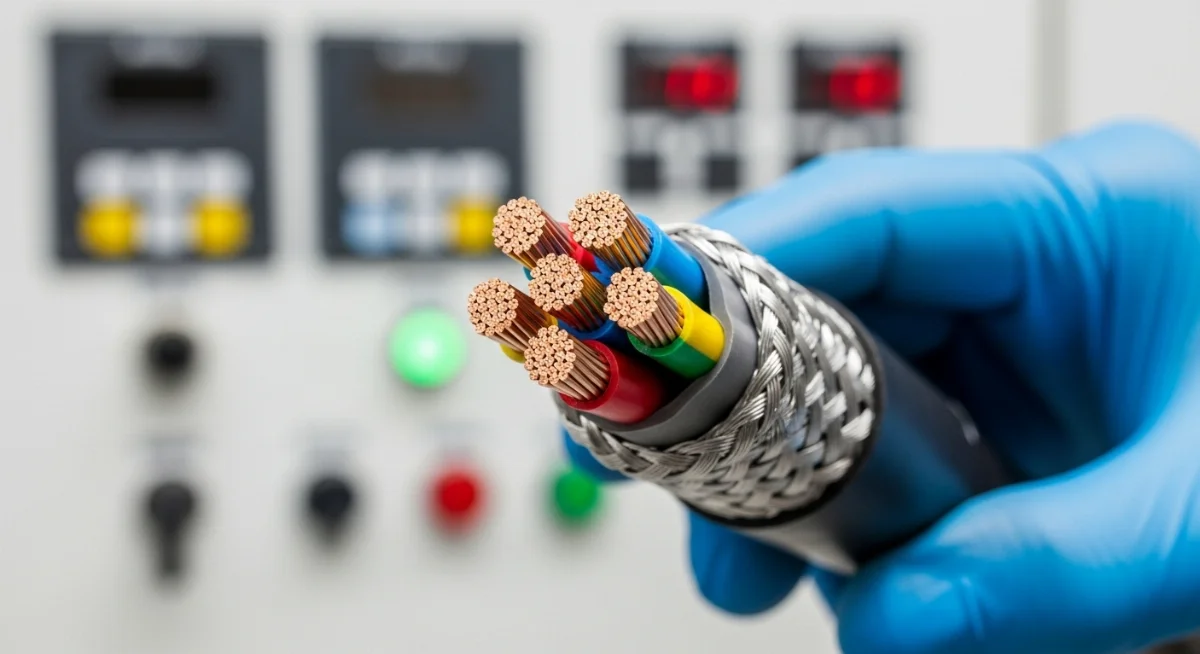

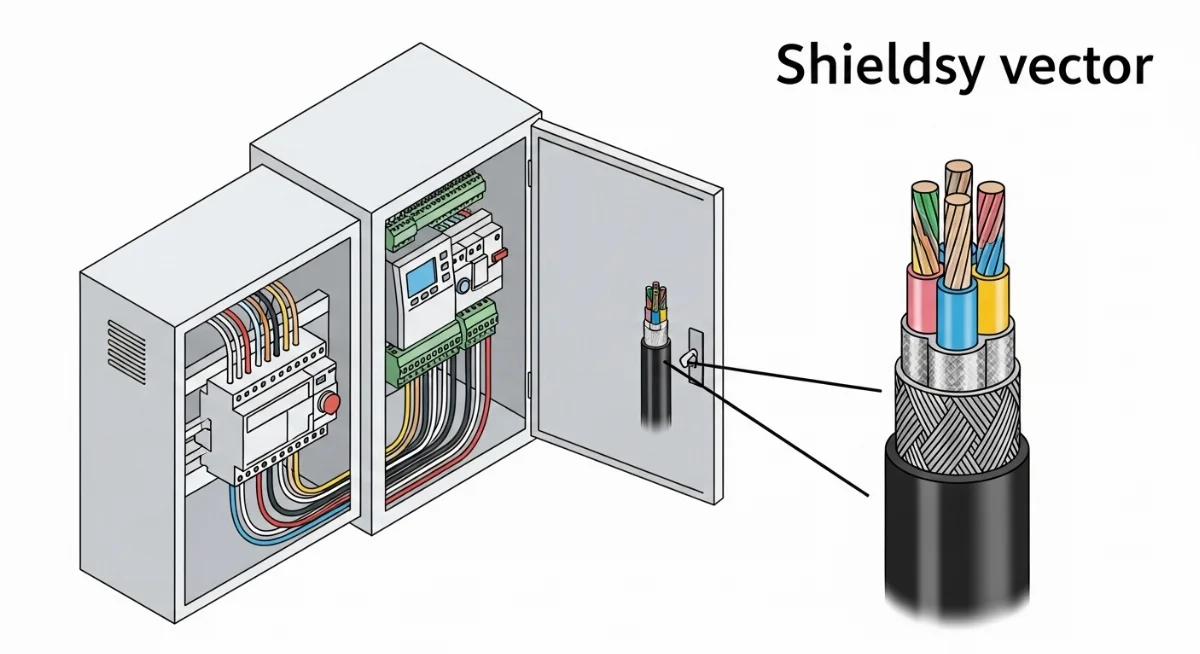

5. Cáp điều khiển có lưới chống nhiễu (Shielded Control Cable)

Đối với các ứng dụng yêu cầu độ tin cậy cao và hoạt động trong môi trường nhiễu mạnh, việc lựa chọn cáp điều khiển có lưới chống nhiễu là điều bắt buộc. Lớp chống nhiễu này có thể là:

• Lá nhôm (Aluminium foil shield): Thường được kết hợp với một dây thoát nhiễu (drain wire). Lá nhôm giúp chống nhiễu điện trường hiệu quả, thích hợp cho các ứng dụng có tần số cao hơn. Trong nhiều trường hợp, người thiết kế phải chọn giữa cáp có lưới và có màng nhôm tùy theo mức độ nhiễu và yêu cầu cơ học.
• Lưới bện kim loại (Braided shield): Thường làm bằng đồng hoặc hợp kim đồng mạ thiếc. Lưới bện cung cấp khả năng chống nhiễu điện từ trường và điện trường tốt, đồng thời có độ bền cơ học cao hơn, phù hợp với các ứng dụng có rung động hoặc cần uốn cong thường xuyên.
• Chống nhiễu kép (Overall shield + individual shield): Một số cáp cao cấp có cả lớp chống nhiễu tổng thể (overall shield) và lớp chống nhiễu riêng cho từng cặp lõi (individual shield, thường là cặp xoắn có lá nhôm). Loại cáp này cung cấp mức độ bảo vệ chống nhiễu tối đa, lý tưởng cho các tín hiệu analog nhạy cảm hoặc truyền thông dữ liệu tốc độ cao.

Khi sử dụng cáp điều khiển chống nhiễu, việc nối đất đúng cách cho lớp chống nhiễu là cực kỳ quan trọng. Lớp chống nhiễu chỉ phát huy tác dụng tối đa khi được nối đất tại một đầu (hoặc cả hai đầu tùy theo yêu cầu ứng dụng) để tiêu tán nhiễu về đất, ngăn không cho chúng ảnh hưởng đến tín hiệu bên trong.

6. Tiêu chuẩn chọn cáp điều khiển chống nhiễu trong nhà máy và hệ thống tự động hóa

Để đảm bảo an toàn, hiệu quả và tuân thủ pháp luật, việc chọn cáp điều khiển chống nhiễu cho hệ thống tự động hóa và nhà máy cần tuân thủ các tiêu chuẩn sau:

• Tiêu chuẩn IEC (International Electrotechnical Commission): Là bộ tiêu chuẩn quốc tế phổ biến nhất, quy định về điện, điện tử và công nghệ liên quan. Các tiêu chuẩn như IEC 60332 (thử nghiệm không cháy lan), IEC 60502 (cáp điện cách điện đùn) thường được áp dụng.
• Tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam): Các tiêu chuẩn quốc gia của Việt Nam, thường được xây dựng dựa trên các tiêu chuẩn quốc tế như IEC.
• Tiêu chuẩn EN (European Norms) / VDE (Đức): Đặc biệt quan trọng đối với các sản phẩm nhập khẩu từ châu Âu. VDE 0276 (cáp điện và cáp điều khiển) là một ví dụ.
• Quy chuẩn kỹ thuật quốc gia (QCVN): Các quy định bắt buộc áp dụng trong lĩnh vực điện tại Việt Nam.
• Yêu cầu của nhà sản xuất thiết bị: Luôn tham khảo tài liệu kỹ thuật từ nhà sản xuất của các thiết bị mà bạn đang kết nối. Họ thường đưa ra khuyến nghị cụ thể về loại cáp và cách đấu nối.
• Đánh giá môi trường: Xác định rõ môi trường lắp đặt (trong nhà, ngoài trời, ẩm ướt, hóa chất, nhiệt độ cao, nguy cơ cháy nổ) để chọn loại vỏ bọc cáp phù hợp (PVC, PUR, PE, LSZH - Low Smoke Zero Halogen...).

Việc tiêu chuẩn chọn tiết diện dây điều khiển trong nhà máy không chỉ là tuân thủ quy định mà còn là cách để tối ưu hóa hiệu suất và tuổi thọ cho toàn bộ hệ thống. Đừng ngần ngại tham khảo ý kiến chuyên gia nếu bạn không chắc chắn.

7. Những lưu ý quan trọng khi lắp đặt và sử dụng cáp điều khiển chống nhiễu

Chọn cáp đúng chuẩn là một chuyện, nhưng việc lắp đặt và sử dụng đúng cách lại quyết định phần lớn hiệu quả của cáp điều khiển chống nhiễu. Dưới đây là một số lưu ý quan trọng:

• Nối đất lớp chống nhiễu đúng cách: Đây là yếu tố sống còn. Lớp chống nhiễu cần được nối đất tại một đầu (thường là phía tủ điều khiển) thông qua một tiếp điểm đất tốt để đảm bảo nhiễu được dẫn thoát ra khỏi hệ thống. Tránh nối đất ở cả hai đầu trừ khi có thiết kế đặc biệt và kiểm soát vòng lặp đất.
• Khoảng cách an toàn: Tránh đặt cáp điều khiển chống nhiễu song song và quá gần với các cáp nguồn điện lực có dòng điện lớn, biến tần, hoặc các nguồn gây nhiễu mạnh khác. Luôn duy trì khoảng cách tối thiểu hoặc sử dụng ống dẫn kim loại (conduit) để tăng cường bảo vệ.
• Bán kính uốn cong: Tuân thủ bán kính uốn cong tối thiểu mà nhà sản xuất cáp khuyến nghị để tránh làm hỏng cấu trúc bên trong cáp, đặc biệt là lớp chống nhiễu. Việc uốn cong quá gắt có thể làm giảm hiệu quả chống nhiễu và tuổi thọ cáp.
• Bảo vệ cơ học: Đảm bảo cáp được bảo vệ khỏi các tác động cơ học như va đập, kéo căng quá mức, hoặc bị vật nặng đè lên. Sử dụng máng cáp, ống dẫn, hoặc ống ruột gà phù hợp.
• Đấu nối chắc chắn: Tất cả các mối nối phải được thực hiện chắc chắn, đúng kỹ thuật và được cách điện cẩn thận để tránh chập mạch hoặc rò rỉ tín hiệu.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ tình trạng cáp, các mối nối, và hiệu quả nối đất để phát hiện sớm các vấn đề tiềm ẩn.
• Dán nhãn rõ ràng: Luôn dán nhãn nhận diện rõ ràng cho từng sợi cáp, cả ở hai đầu, để thuận tiện cho việc bảo trì, sửa chữa và nâng cấp hệ thống sau này.

"Việc lựa chọn đúng cáp điều khiển chống nhiễu không chỉ là đầu tư vào vật tư, mà còn là đầu tư vào sự ổn định, tin cậy và tuổi thọ của toàn bộ hệ thống tự động hóa. Đừng để chi phí ban đầu nhỏ hơn che mờ đi rủi ro lớn hơn trong tương lai."

8. Kết luận

Như vậy, việc hướng dẫn chọn tiết diện và số lõi cáp điều khiển chống nhiễu chuẩn nhất 2025 đòi hỏi sự kết hợp giữa kiến thức kỹ thuật, kinh nghiệm thực tế và sự tuân thủ nghiêm ngặt các tiêu chuẩn. Từ việc tính toán dòng điện tải, xem xét chiều dài cáp, đến việc lựa chọn số lõi phù hợp và đảm bảo lớp chống nhiễu được nối đất đúng cách, mỗi bước đều có vai trò quan trọng trong việc xây dựng một hệ thống tự động hóa hoạt động hiệu quả và bền vững.

Hy vọng rằng bài viết này đã cung cấp cho quý vị những thông tin hữu ích và toàn diện để đưa ra những quyết định sáng suốt nhất khi lựa chọn cáp điều khiển chống nhiễu cho các dự án của mình. Hãy luôn ưu tiên chất lượng và độ tin cậy để đảm bảo sự an toàn và hiệu suất tối ưu cho hệ thống của bạn.
