Trong mọi hệ thống điện, từ dân dụng đến công nghiệp, việc lựa chọn tiết diện cáp lõi đồng phù hợp là một trong những quyết định quan trọng nhất. Một lựa chọn đúng đắn không chỉ đảm bảo an toàn cho người sử dụng và thiết bị, tránh khỏi các rủi ro cháy nổ, chập điện mà còn giúp tối ưu hóa hiệu suất truyền tải điện, giảm thiểu tổn thất năng lượng và kéo dài tuổi thọ của toàn bộ hệ thống. Ngược lại, việc chọn sai tiết diện cáp có thể dẫn đến nhiều hậu quả nghiêm trọng như quá tải, nóng chảy dây, sụt áp đáng kể, và thậm chí là hư hỏng thiết bị.

Bài viết này của Khocapchauau sẽ cung cấp một hướng dẫn chi tiết về cách chọn tiết diện cáp lõi đồng dựa trên hai yếu tố then chốt: công suất tải và chiều dài dây dẫn. Bên cạnh đó, với các hệ thống điều khiển hiện đại, bạn có thể tham khảo thêm cách chọn cáp điều khiển lõi đồng cho hệ thống tự động để đảm bảo đồng bộ về kỹ thuật. Chúng ta sẽ cùng nhau đi sâu vào các nguyên tắc cơ bản, phương pháp tính toán cụ thể và cách sử dụng hiệu quả các bảng tra tiết diện dây điện, giúp bạn tự tin đưa ra quyết định chính xác và chuyên nghiệp nhất. Hãy cùng khám phá để đảm bảo an toàn và hiệu quả cho mọi công trình điện của bạn.

Tầm Quan Trọng Của Việc Chọn Tiết Diện Cáp Lõi Đồng Đúng

Việc chọn đúng tiết diện cáp lõi đồng là nền tảng cho một hệ thống điện an toàn và hiệu quả. Dưới đây là những lý do chính giải thích tại sao điều này lại quan trọng đến vậy:

• Đảm bảo An toàn điện: Dây dẫn có tiết diện quá nhỏ so với dòng điện tải sẽ gây ra hiện tượng quá nhiệt, làm nóng chảy lớp cách điện, dẫn đến chập điện, cháy nổ, gây nguy hiểm cho tính mạng và tài sản. Chọn đúng tiết diện cáp lõi đồng giúp dây hoạt động trong giới hạn nhiệt độ an toàn.
• Tối ưu hiệu suất và giảm tổn thất năng lượng: Khi dòng điện chạy qua dây dẫn, một phần năng lượng bị tiêu hao dưới dạng nhiệt do điện trở của dây. Dây có tiết diện lớn hơn sẽ có điện trở nhỏ hơn, từ đó giảm tổn thất năng lượng, tiết kiệm chi phí điện năng về lâu dài.
• Ngăn ngừa sụt áp: Đặc biệt với đường dây dài, sụt áp là vấn đề thường gặp. Nếu sụt áp quá lớn, các thiết bị điện ở cuối đường dây sẽ không nhận đủ điện áp định mức, dẫn đến hoạt động kém hiệu quả, nhanh hỏng hóc hoặc thậm chí không hoạt động được. Chọn tiết diện cáp lõi đồng phù hợp giúp hạn chế sụt áp trong giới hạn cho phép và đồng thời tối ưu truyền tín hiệu với cáp lõi đồng trong các mạch điều khiển.
• Kéo dài tuổi thọ thiết bị điện: Điện áp không ổn định do sụt áp hoặc dòng điện không phù hợp có thể làm giảm tuổi thọ của các thiết bị điện. Dây dẫn đúng tiêu chuẩn giúp thiết bị hoạt động ổn định và bền bỉ hơn.
• Tuân thủ quy định và tiêu chuẩn: Các quy định về an toàn điện và tiêu chuẩn kỹ thuật thường có yêu cầu cụ thể về tiết diện dây dẫn cho từng loại tải và điều kiện lắp đặt. Việc tuân thủ giúp đảm bảo công trình đạt chuẩn và tránh các vấn đề pháp lý. Trong nhiều dự án, chủ đầu tư ưu tiên sử dụng những loại cáp lõi đồng đạt chuẩn IEC TCVN để đảm bảo độ tin cậy.

Như vậy, việc tìm hiểu kỹ lưỡng và áp dụng đúng các nguyên tắc khi tính toán tiết diện dây điện không chỉ là một yêu cầu kỹ thuật mà còn là một khoản đầu tư thông minh cho sự an toàn và hiệu quả của hệ thống điện.

Các Yếu Tố Ảnh Hưởng Đến Việc Lựa Chọn Tiết Diện Cáp Lõi Đồng

Để chọn cáp đồng theo công suất tải và các điều kiện vận hành khác một cách chính xác, chúng ta cần xem xét nhiều yếu tố. Mỗi yếu tố đều đóng vai trò quan trọng trong việc xác định kích thước dây dẫn phù hợp, đảm bảo hiệu suất và an toàn tối ưu.

1. Công Suất Tải (P)

Đây là yếu tố cơ bản và quan trọng nhất. Công suất tải là tổng công suất của tất cả các thiết bị điện mà dây dẫn phải cấp điện. Công suất tải càng lớn, dòng điện chạy qua dây càng lớn và do đó, tiết diện cáp lõi đồng cần phải lớn hơn để có thể chịu được dòng điện đó mà không bị quá nhiệt. Công suất thường được đo bằng Watt (W) hoặc Kilowatt (kW).

• Công suất thiết bị: Tổng công suất tiêu thụ của các thiết bị điện (đèn, tủ lạnh, máy giặt, động cơ,...) là điểm khởi đầu để tính toán.
• Công suất dự phòng: Nên tính thêm một khoản dự phòng từ 10-20% cho công suất tổng để đề phòng trường hợp mở rộng hệ thống hoặc thiết bị khởi động có dòng điện đỉnh cao.

2. Chiều Dài Dây Dẫn (L)

Chiều dài dây ảnh hưởng trực tiếp đến điện trở của dây. Dây càng dài, điện trở càng lớn, dẫn đến tổn hao công suất (nhiệt) và sụt áp càng cao. Khi chiều dài dây tăng lên, bạn có thể cần tăng tiết diện cáp lõi đồng để giữ sụt áp trong giới hạn cho phép và đảm bảo điện áp ổn định tại các thiết bị tải cuối cùng.

• Sụt áp cho phép: Các tiêu chuẩn thường quy định sụt áp tối đa cho phép là 2-5% tổng điện áp nguồn.
• Tính toán sụt áp: Chiều dài dây là tham số quan trọng trong công thức tính toán sụt áp.

3. Dòng Điện Định Mức (I) và Sụt Áp

Dòng điện định mức (Ampe - A) là giá trị dòng điện tối đa mà dây dẫn có thể chịu đựng liên tục mà không gây quá nhiệt. Dòng điện này được tính từ công suất tải và điện áp hệ thống.

• Dòng điện thực tế: Đây là yếu tố quyết định trực tiếp đến khả năng chịu tải của dây. Bạn cần tính toán tiết diện dây điện sao cho khả năng chịu tải của dây lớn hơn dòng điện thực tế.
• Hệ số công suất (cosφ): Đối với tải xoay chiều, đặc biệt là tải cảm kháng (động cơ), hệ số công suất cần được xem xét để tính toán dòng điện chính xác.
• Sụt áp (ΔU): Là sự giảm điện áp từ điểm cấp nguồn đến điểm tải. Sụt áp quá mức sẽ ảnh hưởng nghiêm trọng đến hiệu suất và tuổi thọ thiết bị. Việc chọn tiết diện dây đồng để giảm sụt áp trên đường dây dài là rất cần thiết.

4. Điều Kiện Môi Trường và Phương Pháp Lắp Đặt

Môi trường xung quanh và cách lắp đặt dây dẫn cũng ảnh hưởng đến khả năng tản nhiệt của cáp, từ đó ảnh hưởng đến khả năng chịu tải của nó.

• Nhiệt độ môi trường: Nhiệt độ càng cao, khả năng tản nhiệt của cáp càng giảm, do đó cần chọn tiết diện lớn hơn hoặc giảm dòng điện cho phép.
• Phương pháp lắp đặt:
  • Lắp đặt trong ống gen, trong tường, chôn trực tiếp dưới đất sẽ khó tản nhiệt hơn so với lắp đặt trên không, trong máng cáp hở.
  • Số lượng dây dẫn đi chung trong một ống/máng: Càng nhiều dây, nhiệt độ tích tụ càng cao, cần áp dụng hệ số hiệu chỉnh để giảm khả năng chịu tải của mỗi dây.
• Khả năng chịu nhiệt của vật liệu cách điện: Mỗi loại vật liệu cách điện có nhiệt độ làm việc tối đa khác nhau.

Hiểu rõ các yếu tố này là bước đầu tiên để chọn tiết diện cáp lõi đồng phù hợp với công suất thiết bị và điều kiện vận hành, đảm bảo an toàn và hiệu quả tối đa cho hệ thống điện. Trong thực tế, kỹ sư còn cần xem xét lựa chọn chọn lõi đồng cứng hay mềm theo tải để tối ưu cả cơ tính lẫn khả năng dẫn điện.

Hướng Dẫn Tính Toán Tiết Diện Dây Điện Theo Công Suất Tải

Việc tính toán tiết diện dây điện theo công suất tải là bước quan trọng nhất để đảm bảo an toàn và hiệu quả. Dưới đây là các bước thực hiện chi tiết. Nếu bạn cần một tài liệu tổng hợp, có thể tham khảo thêm bài hướng dẫn chọn tiết diện cáp lõi đồng được biên soạn cho cả kỹ sư và thợ điện.

1. Xác Định Công Suất Thiết Bị (P)

Bước đầu tiên là xác định tổng công suất của tất cả các thiết bị mà mạch điện đó cần cấp. Công suất này thường được ghi trên nhãn mác của thiết bị (đơn vị: Watt - W hoặc Kilowatt - kW).

• Đối với hệ thống dân dụng: Liệt kê tất cả các thiết bị sẽ sử dụng trên mạch đó (ví dụ: ổ cắm phòng khách, mạch đèn chiếu sáng, mạch điều hòa,...). Cộng tổng công suất định mức của chúng.
• Đối với hệ thống công nghiệp: Xác định công suất của từng động cơ, máy móc. Lưu ý các thiết bị có dòng khởi động cao (ví dụ: động cơ) cần được xem xét riêng hoặc tính toán với hệ số an toàn cao hơn.
• Công suất dự phòng: Luôn cộng thêm một hệ số dự phòng khoảng 10-25% vào tổng công suất để đề phòng trường hợp mở rộng tải trong tương lai hoặc các biến động không lường trước.

Ví dụ: Một phòng có 4 đèn LED (mỗi đèn 15W), 1 tivi (100W), 1 tủ lạnh (150W). Tổng công suất = (4*15) + 100 + 150 = 60 + 100 + 150 = 310W. Thêm 20% dự phòng: 310 * 1.2 = 372W.

2. Tính Toán Dòng Điện Thực Tế (I)

Sau khi có công suất tổng, chúng ta cần tính dòng điện mà dây dẫn phải chịu. Công thức tính dòng điện (I) sẽ khác nhau tùy thuộc vào hệ thống điện 1 pha hay 3 pha.

• Đối với Hệ thống điện 1 pha:

  Công thức: I = P / (U * cosφ)

  • I: Dòng điện (Ampe - A)
  • P: Công suất tổng (Watt - W)
  • U: Điện áp hệ thống (Volt - V, thường là 220V ở Việt Nam)
  • cosφ: Hệ số công suất (thường lấy từ 0.8 đến 0.95 cho tải tổng hợp, đối với tải thuần trở như đèn sợi đốt có thể lấy 1.0, đối với tải động cơ nên lấy 0.7 - 0.8). Nếu không chắc chắn, có thể lấy 0.85 để an toàn.

  Ví dụ tiếp theo: P = 372W, U = 220V, cosφ = 0.85. Dòng điện I = 372 / (220 * 0.85) ≈ 1.99 A.

• Đối với Hệ thống điện 3 pha:

  Công thức: I = P / (√3 * U * cosφ)

  • I: Dòng điện pha (Ampe - A)
  • P: Công suất tổng (Watt - W)
  • U: Điện áp dây (Volt - V, thường là 380V ở Việt Nam)
  • cosφ: Hệ số công suất (thường lấy từ 0.75 đến 0.85 cho tải động cơ công nghiệp).

  Ví dụ: Một động cơ 3 pha có công suất 15kW (15000W), U = 380V, cosφ = 0.8. Dòng điện I = 15000 / (1.732 * 380 * 0.8) ≈ 28.5 A.

Lưu ý: Sau khi tính toán được dòng điện I, bạn cần cộng thêm một hệ số an toàn khoảng 1.25 đến 1.5 lần. Ví dụ, dòng điện tính toán là 1.99A, dòng điện an toàn sẽ là 1.99 * 1.25 = 2.49A. Đây là giá trị dòng điện tối thiểu mà dây dẫn cần có khả năng chịu tải.

3. Áp Dụng Bảng Tra Tiết Diện Dây Điện

Sau khi xác định được dòng điện an toàn, bạn sẽ sử dụng bảng tra tiết diện dây điện (thường được cung cấp bởi các nhà sản xuất cáp hoặc trong các tiêu chuẩn kỹ thuật điện) để tìm tiết diện cáp lõi đồng phù hợp. Bảng này sẽ cho biết khả năng chịu tải dòng điện tối đa của từng loại cáp với tiết diện cụ thể, trong các điều kiện lắp đặt và nhiệt độ môi trường khác nhau.

• Tìm dòng điện an toàn đã tính trong bảng.
• Chọn tiết diện cáp lõi đồng có khả năng chịu tải lớn hơn hoặc bằng dòng điện an toàn đó. Luôn ưu tiên chọn tiết diện lớn hơn một bậc nếu dòng điện gần sát giới hạn chịu tải của một tiết diện nhất định.
• Lưu ý đến các hệ số hiệu chỉnh khác như số lượng dây đi cùng trong một ống, nhiệt độ môi trường xung quanh, v.v., để đảm bảo độ chính xác cao nhất. Đối với mạch điều khiển, bạn có thể tận dụng các bảng tra tiết diện cáp điều khiển được biên soạn riêng cho loại cáp này.

Việc chọn cáp đồng theo công suất tải và làm theo các bước này sẽ giúp bạn đảm bảo rằng hệ thống điện hoạt động ổn định, an toàn và hiệu quả.

Ảnh Hưởng Của Chiều Dài Dây Và Cách Khắc Phục Sụt Áp

Chiều dài dây dẫn là một trong những yếu tố quan trọng ảnh hưởng đến chất lượng điện năng truyền tải. Đặc biệt trên các đường dây dài, hiện tượng sụt áp có thể gây ra nhiều vấn đề. Việc chọn tiết diện dây đồng để giảm sụt áp trên đường dây dài là hết sức cần thiết.

1. Sụt Áp Là Gì?

Sụt áp (Voltage Drop - ΔU) là sự giảm điện áp từ điểm cấp nguồn (ví dụ: aptomat) đến điểm tải (thiết bị điện). Hiện tượng này xảy ra do điện trở của dây dẫn. Khi dòng điện chạy qua dây, một phần điện áp sẽ bị tiêu hao để vượt qua điện trở đó. Kết quả là điện áp tại thiết bị tải sẽ thấp hơn điện áp tại nguồn cung cấp.

Sụt áp quá mức có thể dẫn đến:

• Thiết bị hoạt động kém hiệu quả, không đạt công suất định mức.
• Tăng dòng điện cho cùng một công suất, gây quá nhiệt cho thiết bị.
• Làm giảm tuổi thọ của thiết bị điện.
• Gây ra các vấn đề về khởi động đối với động cơ.

Các tiêu chuẩn an toàn điện thường quy định giới hạn sụt áp cho phép, ví dụ: 2% đối với chiếu sáng và 5% đối với tải động lực.

2. Công Thức Tính Sụt Áp

Để hướng dẫn tính toán tiết diện dây điện theo chiều dài và dòng điện, chúng ta cần biết công thức tính sụt áp. Dưới đây là các công thức cơ bản:

• Đối với hệ thống điện 1 pha:

  ΔU = (2 * I * L * ρ * cosφ) / S

  Hoặc thường dùng công thức gần đúng đơn giản hơn:

  ΔU = (2 * I * L) / (γ * S)

  Trong đó:
  • ΔU: Độ sụt áp (Volt - V)
  • I: Dòng điện tải (Ampe - A)
  • L: Chiều dài dây dẫn một chiều (mét - m)
  • ρ: Điện trở suất của đồng (khoảng 0.0175 Ω.mm²/m ở 20°C)
  • γ: Độ dẫn điện của đồng (khoảng 56 m/(Ω.mm²))
  • cosφ: Hệ số công suất
  • S: Tiết diện cáp (mm²)
• Đối với hệ thống điện 3 pha:

  ΔU = (√3 * I * L * ρ * cosφ) / S

  Hoặc công thức gần đúng:

  ΔU = (√3 * I * L) / (γ * S)

  Các ký hiệu tương tự như trên.

Từ các công thức này, ta có thể suy ra công thức tính tiết diện S cần thiết để đảm bảo sụt áp trong giới hạn cho phép:

• Đối với hệ thống điện 1 pha:

  S = (2 * I * L * ρ * cosφ) / ΔU_cho_phép

• Đối với hệ thống điện 3 pha:

  S = (√3 * I * L * ρ * cosφ) / ΔU_cho_phép

Trong đó ΔU_cho_phép = U_nguồn * (% sụt áp cho phép / 100).

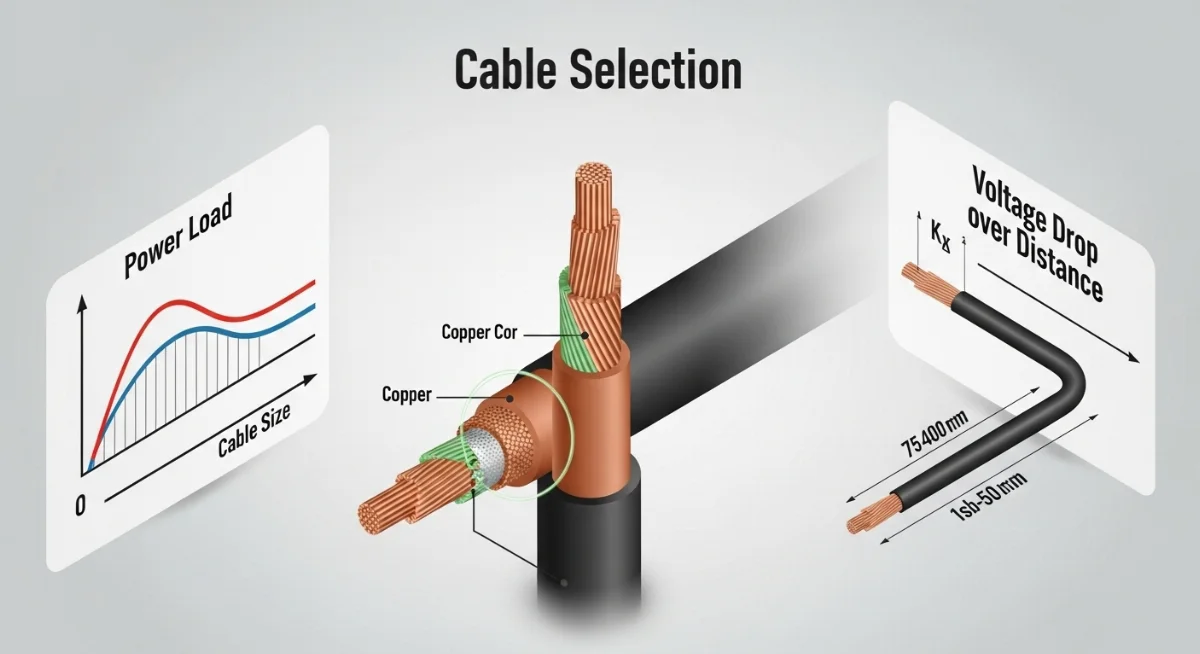

3. Chọn Tiết Diện Dây Đồng Để Giảm Sụt Áp

Khi tính toán, bạn cần đảm bảo rằng tiết diện cáp lõi đồng được chọn không chỉ chịu được dòng điện tải mà còn giữ sụt áp trong giới hạn an toàn. Đối với các đường dây dài, điều này có nghĩa là bạn có thể phải chọn tiết diện lớn hơn so với tính toán chỉ dựa trên dòng điện tải.

• Tính toán theo dòng điện: Bước đầu tiên là tính S theo khả năng chịu tải dòng điện như đã trình bày ở phần trước.
• Tính toán theo sụt áp: Sau đó, tính S dựa trên giới hạn sụt áp cho phép.
• So sánh và lựa chọn: So sánh hai giá trị S vừa tính được. Chọn giá trị S lớn hơn trong hai kết quả để đảm bảo cả an toàn về nhiệt và an toàn về sụt áp. Luôn làm tròn lên tiết diện tiêu chuẩn gần nhất.

Ví dụ: Nếu tính toán dòng điện cho S = 2.5 mm² nhưng tính toán sụt áp lại yêu cầu S = 4 mm², bạn phải chọn cáp có tiết diện cáp lõi đồng là 4 mm² (hoặc lớn hơn nếu có).

Bằng cách kết hợp tính toán tiết diện dây điện theo chiều dài và dòng điện, bạn sẽ có được lựa chọn tối ưu, đảm bảo hệ thống điện hoạt động ổn định và bền bỉ theo thời gian.

Bảng Tra Tiết Diện Cáp Lõi Đồng Theo Công Suất Tải Và Dòng Điện

Để đơn giản hóa quá trình lựa chọn tiết diện cáp lõi đồng, các nhà sản xuất và tiêu chuẩn điện thường cung cấp bảng tra tiết diện dây điện. Những bảng này là công cụ hữu ích, giúp người dùng nhanh chóng tìm được tiết diện phù hợp dựa trên dòng điện hoặc công suất tải.

Dưới đây là một ví dụ về bảng tra tiêu biểu. Lưu ý rằng các giá trị này chỉ mang tính tham khảo và có thể thay đổi tùy thuộc vào nhà sản xuất, loại cáp cụ thể, phương pháp lắp đặt (đi trong ống, đi nổi, chôn đất,...) và nhiệt độ môi trường. Luôn ưu tiên tham khảo tài liệu kỹ thuật của nhà sản xuất cáp bạn định sử dụng và các tiêu chuẩn địa phương.

Bảng tra tiết diện cáp lõi đồng theo công suất tải thực tế (Tham khảo)

Bảng này áp dụng cho dây đồng cách điện PVC, lắp đặt trong ống, nhiệt độ môi trường 30°C.

Tiết Diện (mm²)	Khả Năng Chịu Tải Dòng Điện 1 Pha (A) - 220V	Công Suất Tối Đa 1 Pha (kW) - cosφ=0.85	Khả Năng Chịu Tải Dòng Điện 3 Pha (A) - 380V	Công Suất Tối Đa 3 Pha (kW) - cosφ=0.8
1.0	8 - 10	1.5 - 1.8	-	-
1.5	12 - 14	2.2 - 2.6	-	-
2.5	16 - 19	3.0 - 3.5	15 - 18	8 - 10
4.0	21 - 25	4.0 - 4.8	20 - 24	12 - 15
6.0	27 - 32	5.0 - 6.0	28 - 34	16 - 20
10.0	38 - 45	7.0 - 8.5	40 - 48	23 - 28
16.0	50 - 60	9.5 - 11.5	55 - 66	32 - 38
25.0	68 - 80	13.0 - 15.0	75 - 90	43 - 52
35.0	85 - 100	16.0 - 19.0	95 - 115	55 - 66
50.0	105 - 125	20.0 - 23.5	120 - 145	70 - 84
70.0	135 - 160	25.5 - 30.0	155 - 185	90 - 108
95.0	165 - 195	31.0 - 37.0	190 - 230	110 - 130
120.0	195 - 230	37.0 - 43.0	225 - 270	130 - 155

Cách sử dụng bảng tra tiết diện cáp lõi đồng theo công suất tải thực tế:

1. Xác định dòng điện hoặc công suất tải thực tế: Dựa trên tính toán ở phần trên.
2. Tra cứu trong bảng:
   • Nếu bạn có dòng điện, tìm cột "Khả Năng Chịu Tải Dòng Điện" và chọn tiết diện có giá trị lớn hơn hoặc bằng dòng điện đã tính.
   • Nếu bạn có công suất, tìm cột "Công Suất Tối Đa" và chọn tiết diện có giá trị lớn hơn hoặc bằng công suất đã tính.
3. Xem xét chiều dài dây: Đối với đường dây dài, sau khi chọn tiết diện từ bảng, bạn vẫn cần kiểm tra lại sụt áp. Nếu sụt áp vượt quá giới hạn cho phép, bạn cần tăng thêm một cấp tiết diện để giảm sụt áp.
4. Hệ số hiệu chỉnh: Nếu dây dẫn được lắp đặt trong điều kiện khắc nghiệt (nhiệt độ môi trường cao, đi chung nhiều dây trong một ống/máng kín), cần áp dụng các hệ số hiệu chỉnh để giảm khả năng chịu tải của cáp, hoặc chọn tiết diện lớn hơn. Trong các hệ thống tự động hóa, bên cạnh tiết diện còn cần lưu ý chọn tiết diện và số lõi cáp chống nhiễu phù hợp để hạn chế nhiễu tín hiệu.

Sử dụng bảng tra tiết diện cáp lõi đồng theo công suất tải thực tế là phương pháp nhanh chóng và tiện lợi, nhưng cần kết hợp với kiến thức về các yếu tố ảnh hưởng và quy tắc an toàn để đưa ra quyết định tối ưu nhất.

Quy Tắc Chọn Tiết Diện Cáp Điện Lõi Đồng Trong Hệ Thống Công Nghiệp

Trong môi trường công nghiệp, việc quy tắc chọn tiết diện cáp điện lõi đồng trong hệ thống công nghiệp có những yêu cầu khắt khe hơn so với dân dụng. Các hệ thống này thường có công suất lớn, vận hành liên tục và đòi hỏi độ tin cậy cao.

1. Cáp Điện Lõi Đồng Công Nghiệp và Các Yêu Cầu Đặc Biệt

Cáp điện lõi đồng công nghiệp thường phải đối mặt với các điều kiện khắc nghiệt như nhiệt độ cao, hóa chất ăn mòn, rung động, va đập cơ học. Do đó, việc lựa chọn cáp không chỉ dừng lại ở tiết diện mà còn cần chú ý đến cấu tạo và vật liệu cách điện.

• Khả năng chịu dòng tải cao: Các nhà máy, xí nghiệp thường có tải trọng lớn, yêu cầu cáp có tiết diện lớn và khả năng chịu tải dòng điện cao.
• Độ bền cơ học: Cáp trong môi trường công nghiệp cần có vỏ bọc chắc chắn, khả năng chống mài mòn, va đập tốt để chống lại các tác động vật lý.
• Khả năng chống cháy, chống hóa chất: Trong một số ngành công nghiệp đặc thù (hóa chất, dầu khí), cáp cần có khả năng chống cháy lan, chịu được hóa chất ăn mòn.
• Đảm bảo sụt áp thấp: Hệ thống công nghiệp thường có các đường dây dài đến các phân xưởng, máy móc. Việc kiểm soát sụt áp là cực kỳ quan trọng để đảm bảo máy móc hoạt động đúng hiệu suất.
• Tuân thủ tiêu chuẩn: Phải tuân thủ các tiêu chuẩn quốc tế và quốc gia về cáp điện công nghiệp (IEC, TCVN, AS/NZS...).

Trong các dây chuyền sản xuất tự động, đặc biệt khu vực robot hoặc các cơ cấu chuyển động, kỹ sư có xu hướng ưu tiên tiết diện cáp lõi mềm cho robot nhằm đảm bảo độ bền uốn và tính linh hoạt cao.

2. Cách Tính Tiết Diện Cáp Lõi Đồng Cho Động Cơ Và Máy Móc Công Suất Lớn

Động cơ điện và máy móc công suất lớn là một trong những tải trọng phổ biến nhất trong công nghiệp. Việc cách tính tiết diện cáp lõi đồng cho động cơ và máy móc công suất lớn đòi hỏi sự cẩn trọng đặc biệt do dòng khởi động cao và đặc tính tải cảm kháng.

1. Xác định công suất định mức (P) và điện áp (U) của động cơ: Lấy thông số từ nhãn mác của động cơ. Thường là công suất trục ra (kW hoặc HP).
2. Tính toán dòng điện định mức (I_đm):
   • Đối với động cơ 3 pha: I_đm = P / (√3 * U * η * cosφ)
   • Đối với động cơ 1 pha: I_đm = P / (U * η * cosφ)
   • Trong đó: η là hiệu suất của động cơ (thường từ 0.75 - 0.95), cosφ là hệ số công suất của động cơ (thường từ 0.7 - 0.85).
3. Tính toán dòng điện khởi động (I_kđ): Dòng khởi động của động cơ thường gấp 3-7 lần dòng định mức (I_kđ = k_kđ * I_đm). Mặc dù dòng khởi động chỉ diễn ra trong thời gian ngắn, nhưng cáp cần có khả năng chịu được dòng này mà không bị hư hại. Tuy nhiên, việc chọn cáp theo dòng khởi động sẽ rất tốn kém. Thay vào đó, ta tập trung vào dòng định mức và các hệ số an toàn.
4. Áp dụng hệ số an toàn: Dòng điện tính toán cho động cơ nên nhân thêm hệ số an toàn từ 1.25 đến 1.5 lần dòng định mức để dự phòng cho tải biến động và nhiệt độ tăng cao.

   I_tính toán = I_đm * Hệ số an toàn

5. Kiểm tra khả năng chịu tải và sụt áp:
   • Sử dụng bảng tra tiết diện cáp lõi đồng theo công suất tải thực tế (hoặc dòng điện) để chọn tiết diện sơ bộ dựa trên I_tính toán.
   • Sau đó, kiểm tra sụt áp cho đường dây cấp điện cho động cơ, đặc biệt nếu chiều dài dây lớn. Đảm bảo sụt áp không vượt quá giới hạn cho phép (thường 3-5%). Nếu sụt áp vượt quá, cần tăng thêm tiết diện cáp.
6. Xem xét các yếu tố môi trường và lắp đặt: Áp dụng các hệ số hiệu chỉnh cho nhiệt độ, phương pháp lắp đặt, số lượng dây đi cùng.

Việc lựa chọn tiết diện cáp lõi đồng cho động cơ cần một sự cân bằng giữa khả năng chịu tải, sụt áp và chi phí. Không nên chọn quá nhỏ để tránh rủi ro, cũng không nên chọn quá lớn gây lãng phí. Tuân thủ quy tắc chọn tiết diện cáp điện lõi đồng trong hệ thống công nghiệp sẽ giúp tối ưu hóa hiệu quả và độ bền cho máy móc.

Những Sai Lầm Thường Gặp Và Cách Tránh

Trong quá trình lựa chọn và lắp đặt tiết diện cáp lõi đồng, có một số sai lầm phổ biến mà nhiều người thường mắc phải, dẫn đến các vấn đề về an toàn, hiệu suất và chi phí. Nắm rõ những sai lầm này giúp chúng ta tránh được hậu quả không mong muốn.

1. Chỉ tính toán theo công suất danh định, bỏ qua dự phòng và dòng khởi động:
   • Sai lầm: Chỉ lấy công suất ghi trên nhãn thiết bị để tính toán dòng điện mà không tính thêm hệ số dự phòng hoặc xem xét dòng khởi động cao của một số thiết bị (như động cơ, máy bơm).
   • Hậu quả: Dây dẫn bị quá tải khi thiết bị hoạt động ở công suất tối đa hoặc khi khởi động, gây nóng chảy, chập cháy.
   • Cách tránh: Luôn tính th&ecim; hệ số an toàn 1.25 - 1.5 lần dòng điện định mức và cân nhắc dòng khởi động cho các thiết bị đặc biệt.
2. Bỏ qua chiều dài dây dẫn và sụt áp:
   • Sai lầm: Chỉ chọn tiết diện cáp lõi đồng dựa trên khả năng chịu tải dòng điện mà không kiểm tra sụt áp, đặc biệt với đường dây dài.
   • Hậu quả: Thiết bị ở cuối đường dây nhận điện áp thấp hơn định mức, hoạt động kém hiệu quả, nhanh hỏng hoặc không hoạt động được.
   • Cách tránh: Sau khi tính tiết diện theo dòng, luôn tính lại tiết diện cần thiết dựa trên giới hạn sụt áp cho phép và chọn giá trị lớn hơn.
3. Không xem xét điều kiện môi trường và phương pháp lắp đặt:
   • Sai lầm: Áp dụng giá trị chịu tải của cáp trong điều kiện lý tưởng (ví dụ: đi nổi trong không khí) cho các trường hợp lắp đặt khó tản nhiệt (đi trong ống gen kín, chôn đất, đi chung nhiều dây).
   • Hậu quả: Dây bị quá nhiệt do không thể tản nhiệt hiệu quả, gây hư hại cách điện và rủi ro cháy nổ.
   • Cách tránh: Luôn tham khảo các hệ số hiệu chỉnh trong bảng tra tiết diện dây điện của nhà sản xuất hoặc tiêu chuẩn địa phương cho điều kiện lắp đặt và nhiệt độ môi trường cụ thể.
4. Chọn dây quá nhỏ để tiết kiệm chi phí ban đầu:
   • Sai lầm: Vì muốn giảm chi phí, chọn dây có tiết diện nhỏ hơn mức cần thiết, chỉ vừa đủ để chịu tải.
   • Hậu quả: Rủi ro an toàn cao, tổn thất điện năng lớn do điện trở dây cao, tuổi thọ hệ thống giảm, chi phí sửa chữa và thay thế về sau còn tốn kém hơn.
   • Cách tránh: Coi việc đầu tư vào tiết diện cáp lõi đồng phù hợp là khoản đầu tư cho an toàn và hiệu quả lâu dài. Đừng bao giờ đánh đổi an toàn lấy chi phí. Với mạch điều khiển, cần ưu tiên các giải pháp chọn cáp điều khiển lõi đồng cho hệ thống tự động để vừa đảm bảo chức năng vừa tiết kiệm tổng chi phí vòng đời.
5. Sử dụng bảng tra một cách máy móc, không hiểu rõ nguyên lý:
   • Sai lầm: Chỉ nhìn vào bảng tra mà không hiểu các yếu tố ẩn sau nó như điện áp, hệ số công suất, hệ số hiệu chỉnh, v.v.
   • Hậu quả: Có thể đưa ra quyết định sai lầm do không áp dụng đúng điều kiện của bảng tra.
   • Cách tránh: Luôn cố gắng hiểu nguyên lý cơ bản của việc tính toán tiết diện dây điện và các yếu tố ảnh hưởng. Bảng tra là công cụ hỗ trợ, không phải là thứ thay thế cho kiến thức.

Bằng cách tránh những sai lầm này và áp dụng các hướng dẫn đã nêu, bạn sẽ có thể chọn tiết diện cáp lõi đồng phù hợp với công suất thiết bị và mọi điều kiện vận hành, đảm bảo một hệ thống điện an toàn, bền vững và hiệu quả.

Kết Luận

Việc lựa chọn tiết diện cáp lõi đồng phù hợp là một bước không thể thiếu để xây dựng một hệ thống điện an toàn, hiệu quả và bền vững. Qua bài viết này, chúng ta đã cùng nhau tìm hiểu sâu rộng về các yếu tố then chốt ảnh hưởng đến quyết định này, từ công suất tải, chiều dài dây dẫn, dòng điện thực tế cho đến điều kiện môi trường và phương pháp lắp đặt.

Quy trình tính toán tiết diện dây điện không chỉ dừng lại ở việc xác định dòng điện mà còn phải kiểm soát chặt chẽ vấn đề sụt áp, đặc biệt là trên các đường dây dài. Việc sử dụng bảng tra tiết diện dây điện là công cụ hữu ích, nhưng cần được áp dụng một cách thông minh, có xét đến các hệ số hiệu chỉnh và tiêu chuẩn kỹ thuật. Trong hệ thống điều khiển và tự động hóa, đừng quên kết hợp cả việc chọn tiết diện nguồn lẫn tham khảo bảng tra tiết diện cáp điều khiển để đồng bộ toàn hệ thống.

Đối với các hệ thống công nghiệp, việc quy tắc chọn tiết diện cáp điện lõi đồng trong hệ thống công nghiệp còn đòi hỏi sự hiểu biết về đặc tính của tải (như động cơ công suất lớn) và môi trường vận hành khắc nghiệt. Đừng quên rằng việc tiết kiệm chi phí ban đầu bằng cách chọn dây quá nhỏ có thể dẫn đến những hậu quả nghiêm trọng về an toàn và tổn thất kinh tế về lâu dài.

Hy vọng rằng với những hướng dẫn chi tiết về cách chọn tiết diện cáp lõi đồng phù hợp với công suất thiết bị và các lưu ý quan trọng, kết hợp thêm kinh nghiệm trong việc chọn tiết diện và số lõi cáp chống nhiễu cho mạch điều khiển, bạn đã trang bị đủ kiến thức để đưa ra những quyết định chính xác nhất cho mọi dự án điện của mình. Hãy luôn ưu tiên an toàn và chất lượng để hệ thống điện của bạn hoạt động ổn định và hiệu quả nhất.
