Trong thế giới của hệ thống điện và tự động hóa, cáp điều khiển đóng vai trò "mạch máu" quan trọng, truyền tải tín hiệu và điện năng để vận hành các thiết bị một cách trơn tru. Tuy nhiên, thị trường hiện nay cung cấp nhiều loại cáp với các thông số kỹ thuật khác nhau, trong đó phổ biến nhất là cáp điều khiển 300/500V và 0.6/1KV. Việc phân biệt cáp điều khiển 300/500V và 0.6/1KV cũng như hiểu rõ đặc tính của chúng là điều cực kỳ cần thiết để đảm bảo an toàn, hiệu quả và tuổi thọ cho toàn bộ hệ thống. Bài viết này sẽ đi sâu vào sự khác nhau giữa cáp 300/500V và 0.6/1KV, giúp bạn đưa ra quyết định chọn cáp điều khiển phù hợp ứng dụng của mình, đồng thời gợi mở thêm một số tài liệu như bài viết về cáp điều khiển 300/500V & 0.6/1kV để bạn tham khảo chi tiết hơn.

1. Tổng quan về cáp điều khiển: Tầm quan trọng và chức năng

Cáp điều khiển, hay còn gọi là cáp tín hiệu, là một thành phần không thể thiếu trong mọi hệ thống điều khiển tự động, đo lường và truyền thông. Chức năng chính của chúng là truyền tải tín hiệu điều khiển từ các thiết bị đo lường, cảm biến đến bộ điều khiển trung tâm và ngược lại, cũng như cung cấp nguồn điện cho các thiết bị công suất nhỏ. Từ các nhà máy sản xuất, tòa nhà thông minh cho đến hệ thống chiếu sáng công cộng, cáp điều khiển giúp mọi thứ hoạt động nhịp nhàng và chính xác. Tầm quan trọng của việc lựa chọn đúng loại cáp không chỉ nằm ở hiệu suất vận hành mà còn ảnh hưởng trực tiếp đến độ tin cậy và an toàn của toàn bộ hệ thống. Trong nhóm này, những ứng dụng cáp điều khiển trong nhà máy và tòa nhà là minh chứng rõ ràng cho vai trò quan trọng của loại cáp này.

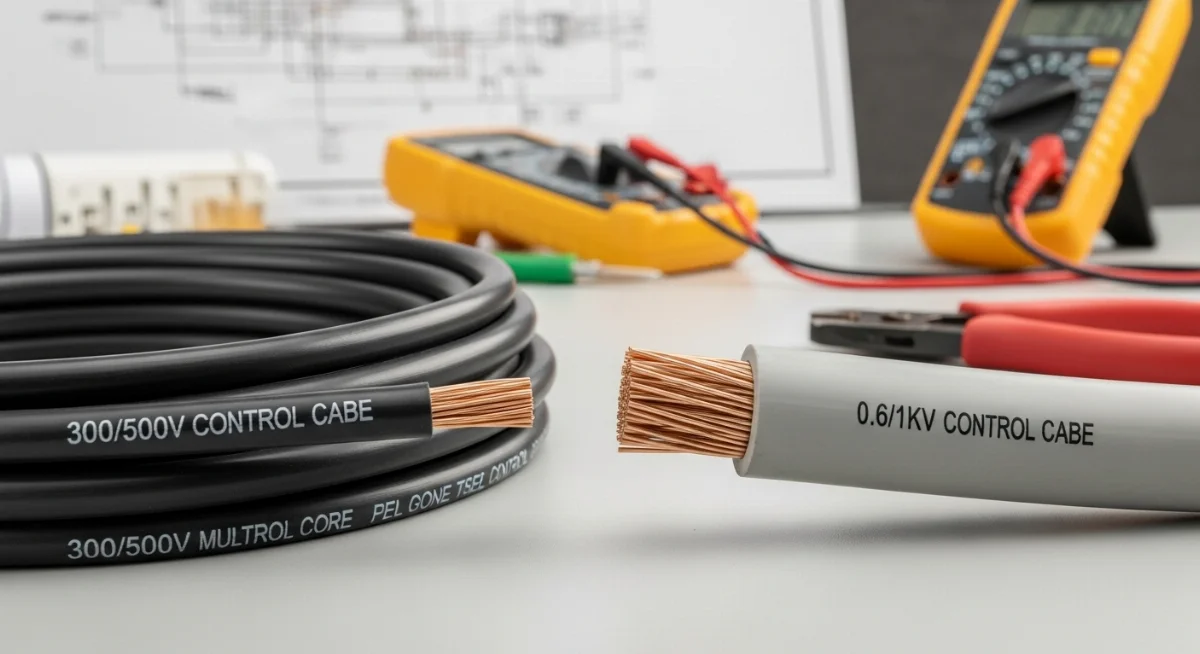

Để chọn cáp điều khiển phù hợp ứng dụng, chúng ta cần hiểu rõ các thông số kỹ thuật, đặc biệt là điện áp danh định. Hai mức điện áp phổ biến nhất cho cáp điều khiển là 300/500V và 0.6/1KV. Vậy sự khác biệt giữa chúng là gì và khi nào nên sử dụng từng loại? Hãy cùng tìm hiểu chi tiết.

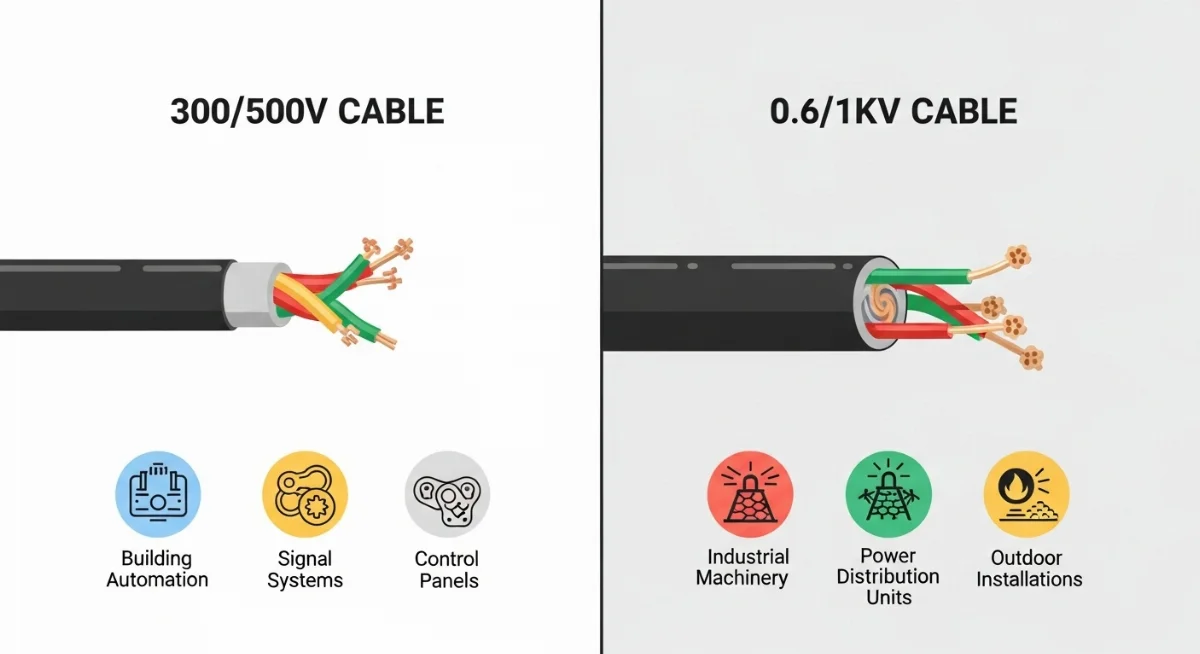

2. Cấu tạo và đặc tính kỹ thuật của cáp điều khiển

Mặc dù cùng là cáp điều khiển, nhưng loại 300/500V và 0.6/1KV có những điểm khác biệt đáng kể về cấu tạo và đặc tính kỹ thuật, chủ yếu là do yêu cầu về khả năng chịu đựng điện áp. Hiểu rõ cấu tạo cáp điều khiển theo điện áp sẽ giúp bạn đưa ra lựa chọn chính xác. Bên cạnh đó, với hệ cáp điện áp cao hơn, bạn có thể tham khảo thêm bài viết chuyên sâu về cấu tạo cáp điều khiển 0.6/1kV theo IEC/TCVN để nắm rõ tiêu chuẩn kỹ thuật.

2.1. Cáp điều khiển 300/500V: Đặc điểm và ứng dụng điển hình

Cáp điều khiển 300/500V là loại cáp được thiết kế để hoạt động trong các hệ thống có điện áp danh định lên đến 500V (pha-đất là 300V). Cấu tạo cơ bản của chúng thường bao gồm:

• Lõi dẫn: Thường làm từ đồng tinh khiết, có thể là đồng trần hoặc mạ thiếc, dạng sợi bện nhiều sợi nhỏ để tăng tính linh hoạt. Số lượng lõi có thể từ 2 lõi đến hàng chục lõi tùy theo yêu cầu tín hiệu.
• Lớp cách điện: Thường là PVC (Polyvinyl Chloride) hoặc XLPE (Cross-linked Polyethylene). Lớp cách điện này có độ dày tương đối phù hợp với điện áp 300/500V.
• Lớp bọc chống nhiễu (tùy chọn): Đối với các ứng dụng cần độ chính xác cao, cáp có thể có lớp bọc chống nhiễu bằng băng nhôm hoặc lưới đồng bện (lưới chắn) để giảm thiểu nhiễu điện từ. Nhiều nhà máy ưu tiên sử dụng các loại cáp điều khiển chống nhiễu có lưới khi môi trường làm việc có nhiều nhiễu điện từ.
• Lớp vỏ bảo vệ bên ngoài: Thường là PVC hoặc vật liệu ít khói không halogen (LSZH) trong các môi trường yêu cầu an toàn cháy nổ cao. Lớp vỏ này bảo vệ các lõi bên trong khỏi tác động cơ học và môi trường.

Ứng dụng điển hình của cáp điều khiển 300/500V: Loại cáp này thường được sử dụng trong các hệ thống điện dân dụng, hệ thống điều khiển trong tủ điện nhỏ, hệ thống báo cháy, camera an ninh, chiếu sáng, và các thiết bị tự động hóa có yêu cầu điện áp thấp và trung bình. Chúng thích hợp cho các môi trường ít khắc nghiệt, không chịu điện áp quá cao hoặc nhiễu nặng. Trong những hệ thống đơn giản hơn, bạn cũng có thể gặp loại cáp điều khiển không chống nhiễu được sử dụng để tiết kiệm chi phí.

2.2. Cáp điều khiển 0.6/1KV: Khả năng vượt trội và lĩnh vực sử dụng

Ngược lại, cáp điều khiển 0.6/1KV (hoặc cáp điều khiển 1KV) được thiết kế cho các hệ thống có điện áp danh định lên đến 1000V (pha-đất là 600V). Sự khác biệt chính về cấu tạo so với loại 300/500V nằm ở:

• Lớp cách điện: Độ dày lớp cách điện của cáp 0.6/1KV thường dày hơn đáng kể so với cáp 300/500V để đảm bảo an toàn điện áp cao hơn. Vật liệu cách điện cũng có thể là XLPE cao cấp hơn, có khả năng chịu nhiệt và cách điện tốt hơn.
• Cấu trúc bảo vệ: Ngoài lớp bọc chống nhiễu, cáp 0.6/1KV có thể có thêm lớp giáp bảo vệ (bằng băng thép hoặc sợi thép) để tăng cường khả năng chịu lực cơ học, chống va đập và bảo vệ khỏi động vật gặm nhấm, đặc biệt khi được lắp đặt ngoài trời hoặc trong môi trường công nghiệp khắc nghiệt.
• Chất liệu vỏ ngoài: Ngoài PVC hoặc LSZH, một số loại cáp 0.6/1KV còn sử dụng các vật liệu đặc biệt khác có khả năng chống dầu, hóa chất, UV để phù hợp với môi trường công nghiệp nặng.

Lĩnh vực sử dụng của cáp điều khiển 0.6/1KV: Loại cáp này lý tưởng cho các ứng dụng công nghiệp nặng, hệ thống điện lớn, nhà máy sản xuất, trạm biến áp, hệ thống điều khiển trong nhà máy thép, hóa chất, dầu khí, hệ thống thang máy, băng tải, cần trục, và các hệ thống điện trung thế hoặc hạ thế với dòng điện cao hơn. Chúng đặc biệt cần thiết khi cáp điều khiển dùng cho nhà xưởng, tòa nhà, tủ điện lớn hoặc các khu vực có yêu cầu cao về độ bền cơ học và khả năng chịu điện áp.

3. Sự khác nhau giữa cáp điều khiển 300/500V và 0.6/1KV

Để hiểu rõ hơn về việc phân biệt cáp điều khiển 300/500V và 1KV (0.6/1KV), chúng ta cần nhìn vào những điểm khác biệt cốt lõi. Ngoài điện áp danh định, các yếu tố về cấu trúc, độ bền và chi phí cũng đóng vai trò quan trọng. Khi so sánh, nhiều kỹ sư không chỉ quan tâm đến đặc tính kỹ thuật mà còn để ý tới giá cáp điều khiển 300/500V và 0.6/1kV để tối ưu bài toán chi phí đầu tư.

3.1. Bảng so sánh chi tiết: Phân biệt cáp điều khiển 300/500V và 0.6/1KV

Dưới đây là bảng so sánh đặc điểm kỹ thuật cáp điều khiển 300/500V và 0.6/1KV để bạn có cái nhìn tổng quan và dễ dàng nhận biết:

4. Khi nào nên chọn cáp điều khiển 300/500V và 0.6/1KV?

Quyết định nên dùng cáp điều khiển 300/500V hay 0.6/1KV cho hệ thống tự động hóa phụ thuộc vào nhiều yếu tố. Việc lựa chọn sai không chỉ gây lãng phí mà còn tiềm ẩn nguy cơ mất an toàn, hỏng hóc thiết bị hoặc giảm hiệu suất hoạt động.

4.1. Yếu tố cần cân nhắc để chọn cáp điều khiển phù hợp ứng dụng

Để chọn cáp điều khiển phù hợp ứng dụng, bạn cần xem xét các yếu tố sau:

• Điện áp hệ thống: Đây là yếu tố quan trọng nhất. Nếu hệ thống của bạn hoạt động ở điện áp dưới 500V, cáp 300/500V có thể là lựa chọn kinh tế. Tuy nhiên, nếu điện áp vượt quá 500V hoặc có khả năng tăng đột biến, cáp 0.6/1KV là bắt buộc.
• Môi trường lắp đặt:
  • Môi trường ít khắc nghiệt (trong nhà, ống, máng cáp): Cáp 300/500V thường đủ dùng.
  • Môi trường khắc nghiệt (ngoài trời, chôn ngầm, gần hóa chất, dầu, nhiệt độ cao, nguy cơ va đập, gặm nhấm): Cáp 0.6/1KV với lớp giáp bảo vệ và vỏ chống chịu môi trường sẽ là lựa chọn an toàn hơn.
• Yêu cầu về độ bền cơ học: Nếu cáp phải chịu lực kéo, uốn cong nhiều, hoặc có nguy cơ bị tác động cơ học, cáp 0.6/1KV với cấu trúc chắc chắn hơn sẽ bền bí hơn.
• Mức độ nhiễu điện từ: Cả hai loại cáp đều có thể có tùy chọn chống nhiễu (lưới hoặc băng nhôm). Tuy nhiên, trong môi trường công nghiệp nhiều nhiễu, việc sử dụng cáp 0.6/1KV với lớp chống nhiễu hiệu quả thường được ưu tiên hơn do cấu trúc tổng thể cứng cáp hơn.
• Chi phí: Cáp 300/500V thường rẻ hơn. Tuy nhiên, việc tiết kiệm chi phí ban đầu mà bỏ qua yếu tố an toàn và độ bền có thể dẫn đến chi phí sửa chữa, thay thế cao hơn về sau. Để tối ưu, bạn nên kết hợp tính toán kỹ thuật với các tài liệu hướng dẫn như cách chọn cáp điều khiển theo công suất tải.

4.2. Chọn cáp điều khiển theo tải và môi trường hoạt động

Khi chọn cáp điều khiển theo tải và môi trường, bạn cần tính toán kỹ lưỡng tiết diện ruột dẫn dựa trên dòng điện tải và sụt áp cho phép. Đối với môi trường, các yếu tố như nhiệt độ, độ ẩm, hóa chất ăn mòn, tia UV, và nguy cơ cháy nổ đều phải được cân nhắc.

• Với tải nhẹ, tín hiệu điều khiển đơn giản: Cáp 300/500V là lựa chọn kinh tế. Ví dụ: hệ thống chiếu sáng, điều khiển cửa tự động trong văn phòng.
• Với tải lớn, động cơ công suất cao, hoặc đường truyền tín hiệu dài: Cáp 0.6/1KV với khả năng chịu dòng và điện áp tốt hơn sẽ đảm bảo an toàn và giảm sụt áp.
• Môi trường dễ cháy nổ: Cả hai loại cáp nên là loại LSZH (Low Smoke Zero Halogen) để giảm thiểu khói độc khi cháy.
• Môi trường có nhiều rung động, hoặc yêu cầu di chuyển linh hoạt: Cáp có cấu trúc lõi đồng bện mịn sẽ là ưu tiên.

4.3. Nên dùng cáp điều khiển 300/500V hay 0.6/1KV cho hệ thống tự động hóa?

Đối với hệ thống tự động hóa, yêu cầu về độ chính xác và tin cậy rất cao. Câu hỏi nên dùng cáp điều khiển 300/500V hay 0.6/1KV cho hệ thống tự động hóa phụ thuộc vào quy mô và mức độ phức tạp của hệ thống:

• Hệ thống tự động hóa quy mô nhỏ, trong nhà, điện áp điều khiển thấp (ví dụ: PLC mini, cảm biến đơn giản): Cáp 300/500V có lớp chống nhiễu là lựa chọn phù hợp.
• Hệ thống tự động hóa công nghiệp lớn, kết nối các thiết bị công suất cao, tủ điều khiển trung tâm, robot công nghiệp: Cáp 0.6/1KV thường được ưu tiên. Khả năng chịu điện áp cao hơn, độ bền cơ học tốt hơn và khả năng chống nhiễu vượt trội giúp hệ thống hoạt động ổn định và bền bỉ trong môi trường công nghiệp khắc nghiệt. Việc cáp điều khiển 1KV có khác gì so với loại 300/500V rõ ràng nhất ở đây là khả năng bảo vệ toàn diện hơn cho dữ liệu và nguồn điện điều khiển quan trọng.

Nhìn chung, nếu bạn đang băn khoăn khi nào nên chọn cáp điều khiển điện áp cao, câu trả lời là khi hệ thống của bạn có điện áp hoạt động gần hoặc vượt quá 500V, hoặc khi môi trường lắp đặt cực kỳ khắc nghiệt và yêu cầu độ tin cậy tuyệt đối.

5. Tiêu chuẩn điện áp cáp điều khiển và tầm quan trọng

Tiêu chuẩn điện áp cáp điều khiển là một trong những yếu tố then chốt giúp xác định khả năng hoạt động an toàn của cáp. Các tiêu chuẩn quốc tế như IEC (International Electrotechnical Commission) hay các tiêu chuẩn quốc gia (ví dụ: TCVN tại Việt Nam) quy định rõ ràng về cấu trúc, vật liệu, và khả năng chịu điện áp của từng loại cáp. Việc tuân thủ các tiêu chuẩn này không chỉ đảm bảo chất lượng sản phẩm mà còn là cơ sở để các kỹ sư thiết kế và lắp đặt hệ thống điện lựa chọn đúng loại cáp.

Con số 300/500V hay 0.6/1KV không chỉ là một con số, nó thể hiện điện áp làm việc danh định của cáp (U0/U), trong đó U0 là điện áp giữa ruột dẫn và đất, còn U là điện áp giữa hai ruột dẫn (pha-pha). Việc hiểu và tuân thủ các tiêu chuẩn này là cực kỳ quan trọng để ngăn ngừa sự cố điện, quá tải, chập cháy và đảm bảo tuổi thọ của hệ thống. Đây là một phần không thể thiếu trong quá trình hướng dẫn chọn cáp điều khiển phù hợp công suất tải và điện áp, kết hợp với những tài liệu thực tiễn như bài viết chia sẻ về cách chọn cáp điều khiển theo công suất tải.

6. Lưu ý quan trọng khi lắp đặt và bảo trì cáp điều khiển

Bên cạnh việc phân biệt cáp điều khiển 300/500V và 0.6/1KV và lựa chọn đúng loại, quy trình lắp đặt và bảo trì cũng đóng vai trò quyết định đến hiệu suất và tuổi thọ của cáp. Dưới đây là một số lưu ý:

• Tuân thủ quy định: Luôn tuân thủ các quy định, tiêu chuẩn an toàn điện và hướng dẫn của nhà sản xuất khi lắp đặt.
• Tránh căng kéo quá mức: Không kéo căng cáp quá giới hạn cho phép để tránh làm hỏng cấu trúc bên trong.
• Bảo vệ cơ học: Sử dụng ống bảo vệ, máng cáp hoặc các biện pháp bảo vệ khác để che chắn cáp khỏi va đập, cắt xén, và các tác động cơ học.
• Tránh nhiễu: Đi cáp điều khiển tách biệt với cáp nguồn điện lực mạnh để giảm thiểu nhiễu điện từ. Sử dụng cáp có lớp chống nhiễu phù hợp.
• Đảm bảo khoảng cách: Giữ khoảng cách an toàn với các nguồn nhiệt, hóa chất, và vật liệu dễ cháy.
• Kiểm tra định kỳ: Thực hiện kiểm tra định kỳ để phát hiện sớm các dấu hiệu hư hỏng như nứt vỏ, oxy hóa, hoặc lỏng lẻo mối nối.
• Sửa chữa đúng cách: Khi sửa chữa, sử dụng vật liệu và kỹ thuật phù hợp để đảm bảo an toàn và duy trì tính toàn vẹn của cáp.

7. Kết luận: Chọn đúng cáp điều khiển – Nền tảng cho hệ thống an toàn và hiệu quả

Việc phân biệt cáp điều khiển 300/500V và 0.6/1KV không chỉ là kiến thức cơ bản mà còn là yếu tố sống còn để đảm bảo an toàn và hiệu quả cho bất kỳ hệ thống điện hay tự động hóa nào. Cáp 300/500V phù hợp cho các ứng dụng điện áp thấp và môi trường ít khắc nghiệt, trong khi cáp 0.6/1KV lại là lựa chọn tối ưu cho các hệ thống công nghiệp nặng, điện áp cao và môi trường đòi hỏi độ bền vượt trội.

Hãy luôn cân nhắc kỹ lưỡng các yếu tố về điện áp, môi trường, yêu cầu cơ học và chi phí để chọn cáp điều khiển phù hợp ứng dụng của bạn. Đầu tư đúng vào loại cáp chất lượng và phù hợp sẽ giúp hệ thống của bạn hoạt động ổn định, bền bỉ, giảm thiểu rủi ro và tiết kiệm chi phí bảo trì về lâu dài. Nếu cần mở rộng kiến thức, bạn có thể kết hợp bài viết này với các tài liệu chuyên môn về cáp điều khiển 300/500V & 0.6/1kV để có cái nhìn hệ thống và lựa chọn tối ưu cho dự án của mình.
