1. Cáp Điều Khiển Chống Nhiễu: Tầm Quan Trọng và Sự Cần Thiết

Trong các hệ thống tự động hóa và điều khiển công nghiệp hiện đại, độ chính xác và tin cậy của tín hiệu là yếu tố sống còn. Tuy nhiên, môi trường công nghiệp thường chứa đựng vô số nguồn nhiễu điện từ (EMI) như động cơ, biến tần, thiết bị chuyển mạch cao áp hay thậm chí là các đường dây điện lực song song. Những nguồn nhiễu này có thể làm méo mó, suy giảm hoặc thậm chí làm mất tín hiệu điều khiển, dẫn đến sai sót trong vận hành, gây thiệt hại nghiêm trọng.

Đây chính là lúc cáp điều khiển chống nhiễu phát huy vai trò không thể thiếu của mình. Mục đích chính của lớp chống nhiễu là bảo vệ các lõi dẫn bên trong khỏi sự can thiệp của các trường điện từ bên ngoài, đồng thời ngăn chặn tín hiệu từ cáp phát ra ngoài gây nhiễu cho các thiết bị khác. Việc lựa chọn đúng loại cáp chống nhiễu, kết hợp với việc chọn tiết diện cáp chống nhiễu phù hợp sẽ đảm bảo hệ thống hoạt động ổn định, chính xác và bền bỉ theo thời gian.

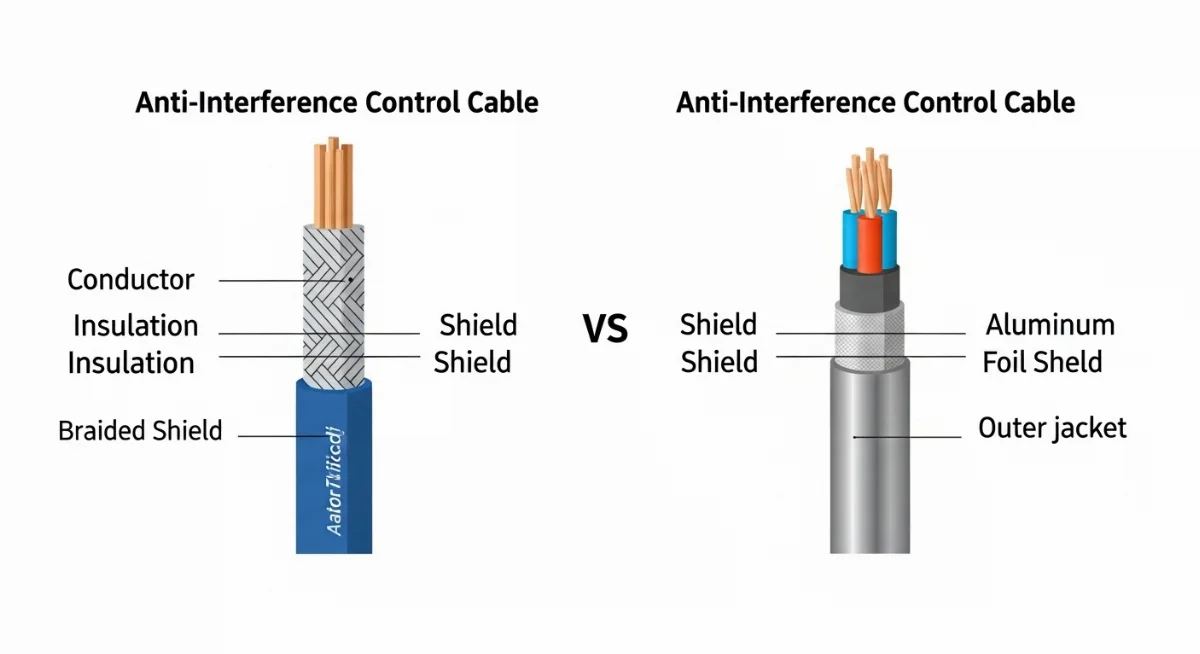

2. Cấu Tạo Chung Của Cáp Chống Nhiễu

Một sợi cáp điều khiển chống nhiễu cơ bản thường bao gồm các thành phần chính sau:

• Lõi dẫn (Conductor): Thường làm bằng đồng tinh khiết, có nhiệm vụ truyền tải tín hiệu hoặc nguồn điện; người thiết kế cần hiểu rõ đặc điểm để phân biệt cáp lõi đồng cứng và lõi mềm cho từng ứng dụng cụ thể.
• Lớp cách điện (Insulation): Bao bọc lõi dẫn, đảm bảo an toàn điện và ngăn ngừa sự phóng điện giữa các lõi.
• Lớp chống nhiễu (Shielding): Đây là thành phần quan trọng nhất, dùng để bảo vệ tín hiệu khỏi nhiễu điện từ. Có hai dạng chính là lưới đồng bện và màng nhôm. Trong đó, lớp lưới chống nhiễu trong cáp điều khiển giữ vai trò then chốt trong nhiều hệ thống điều khiển hiện nay.
• Lớp bọc ngoài (Outer Sheath): Lớp vỏ bảo vệ toàn bộ cáp khỏi các tác động cơ học, hóa chất, độ ẩm và nhiệt độ từ môi trường bên ngoài.

Trong đó, lớp chống nhiễu là yếu tố then chốt quyết định khả năng bảo vệ tín hiệu. Chúng ta sẽ đi sâu vào hai loại lớp chống nhiễu phổ biến nhất: lưới đồng bện và màng nhôm.

3. Cáp Điều Khiển Chống Nhiễu Có Lưới Đồng Bện

Cáp điều khiển chống nhiễu có lưới đồng bện (Braided Shield) là một trong những loại cáp chống nhiễu truyền thống và được sử dụng rộng rãi. Lớp chống nhiễu này được tạo thành từ các sợi đồng nhỏ bện chặt vào nhau thành một lớp lưới bao quanh các lõi dẫn.

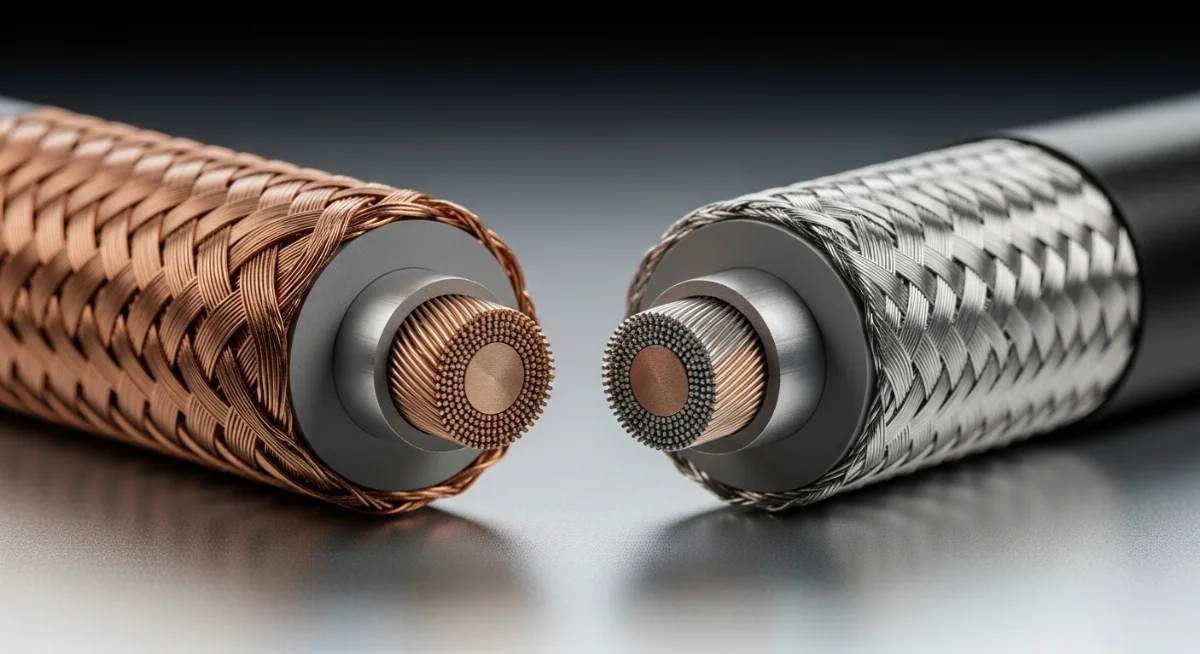

3.1. Cấu tạo chi tiết

Lớp lưới được bện từ nhiều sợi đồng mảnh (thường là đồng trần hoặc đồng mạ thiếc) tạo thành một mạng lưới dày đặc, bao phủ một tỷ lệ nhất định (thường từ 60% đến 95%) của các lõi cáp. Cấu trúc bện này tạo ra một lớp chắn vật lý mạnh mẽ, đồng thời cho phép cáp có độ linh hoạt tốt.

3.2. Ưu điểm nổi bật

• Hiệu quả chống nhiễu tần số thấp đến trung bình: Lớp lưới đồng bện rất hiệu quả trong việc chống nhiễu điện từ ở dải tần số thấp đến trung bình, đặc biệt là nhiễu từ trường. Nó cung cấp một đường dẫn trở kháng thấp cho các dòng điện nhiễu, dẫn chúng ra khỏi lõi tín hiệu.
• Độ bền cơ học cao: Cấu trúc bện giúp cáp có khả năng chịu lực kéo, uốn cong và mài mòn tốt. Đây là một lợi thế lớn trong các ứng dụng di chuyển hoặc cần độ bền cơ học cao.
• Độ che phủ ổn định: Mặc dù không phải 100%, nhưng độ che phủ của lưới đồng khá ổn định ngay cả khi cáp bị uốn cong, giảm thiểu nguy cơ "điểm yếu" chống nhiễu.
• Dễ dàng đấu nối đất: Lớp lưới đồng bện dễ dàng tuốt và đấu nối đất, đảm bảo hiệu quả chống nhiễu tối ưu.

3.3. Nhược điểm

• Hiệu quả chống nhiễu tần số cao kém hơn: Ở các tần số rất cao, cấu trúc bện có thể tạo ra các khe hở nhỏ, cho phép một phần nhiễu điện từ xâm nhập vào bên trong.
• Kích thước và trọng lượng lớn hơn: Do sử dụng lượng đồng nhiều hơn, cáp có lưới bện thường có đường kính và trọng lượng lớn hơn so với cáp có màng nhôm tương đương.
• Giá thành cao hơn: Chi phí sản xuất lưới đồng bện thường cao hơn so với màng nhôm, dẫn đến giá thành sản phẩm cuối cùng cũng cao hơn.

3.4. Ứng dụng phổ biến

Cáp có lưới đồng bện lý tưởng cho các ứng dụng yêu cầu độ bền cơ học cao và khả năng chống nhiễu tốt ở dải tần số thấp đến trung bình. Chúng thường được sử dụng trong:

• Hệ thống điều khiển công nghiệp, máy móc tự động hóa, nơi ứng dụng cáp chống nhiễu trong tự động hóa quyết định độ ổn định của toàn bộ dây chuyền.
• Thiết bị đo lường và cảm biến trong môi trường rung động.
• Các ứng dụng cần chịu uốn cong lặp đi lặp lại.
• Cáp điều khiển chống nhiễu 0.6/1KV trong các nhà máy điện, trạm biến áp.

4. Cáp Điều Khiển Chống Nhiễu Có Màng Nhôm

Cáp điều khiển chống nhiễu có màng nhôm (Foil Shield) sử dụng một lớp màng mỏng bằng nhôm (thường là nhôm tráng polyester) để tạo lớp chắn điện từ. Đây là một giải pháp chống nhiễu hiệu quả và tiết kiệm chi phí.

4.1. Cấu tạo chi tiết

Lớp chống nhiễu bằng màng nhôm bao gồm một lớp nhôm mỏng được ép dính vào một lớp polyester để tăng độ bền cơ học. Lớp màng này thường được quấn xoắn ốc hoặc quấn dọc theo các lõi cáp, đảm bảo độ che phủ 100%. Đi kèm với lớp màng nhôm thường có một sợi dây thoát nhiễu (drain wire) bằng đồng trần hoặc mạ thiếc chạy song song với lớp màng để dễ dàng đấu nối đất.

4.2. Ưu điểm nổi bật

• Hiệu quả chống nhiễu tần số cao rất tốt: Lớp màng nhôm cung cấp độ che phủ 100%, tạo ra một "lồng Faraday" liên tục, cực kỳ hiệu quả trong việc chống nhiễu điện từ trường ở dải tần số cao.
• Kích thước nhỏ gọn, trọng lượng nhẹ: Do màng nhôm mỏng và nhẹ hơn đồng, cáp có màng nhôm thường có đường kính nhỏ hơn và trọng lượng nhẹ hơn, giúp tiết kiệm không gian và dễ dàng lắp đặt.
• Giá thành thấp hơn: Chi phí vật liệu và sản xuất thấp hơn đáng kể so với cáp có lưới đồng bện.
• Ngăn chặn nhiễu xuyên âm: Độ che phủ 100% cũng giúp giảm nhiễu xuyên âm giữa các cặp tín hiệu bên trong cáp.

4.3. Nhược điểm

• Độ bền cơ học kém hơn: Màng nhôm mỏng dễ bị rách hoặc hỏng khi chịu lực kéo, uốn cong quá mức hoặc mài mòn. Điều này có thể làm giảm hiệu quả chống nhiễu.
• Khó đấu nối đất hơn: Màng nhôm không tự dẫn điện tốt như lưới đồng, do đó cần có sợi dây thoát nhiễu đi kèm để đảm bảo kết nối đất hiệu quả.
• Giảm hiệu quả khi uốn cong liên tục: Khi cáp bị uốn cong nhiều lần, lớp màng nhôm có thể bị nứt hoặc nhăn, tạo ra các khe hở và làm giảm hiệu quả chống nhiễu. Ưu nhược điểm cáp chống nhiễu có màng nhôm cần được cân nhắc kỹ trong các ứng dụng di động.

4.4. Ứng dụng phổ biến

Cáp có màng nhôm phù hợp cho các ứng dụng cần chống nhiễu tần số cao, nơi không yêu cầu độ bền cơ học quá cao hoặc cáp không phải chịu uốn cong liên tục. Các ứng dụng điển hình bao gồm:

• Hệ thống mạng máy tính (cáp LAN).
• Cáp tín hiệu cho các thiết bị điện tử nhạy cảm.
• Hệ thống âm thanh, hình ảnh.
• Cáp điều khiển trong các tủ điện, đường ống cố định.
• Cáp chống nhiễu tín hiệu công nghiệp cho các cảm biến nhiệt độ, áp suất không di chuyển.

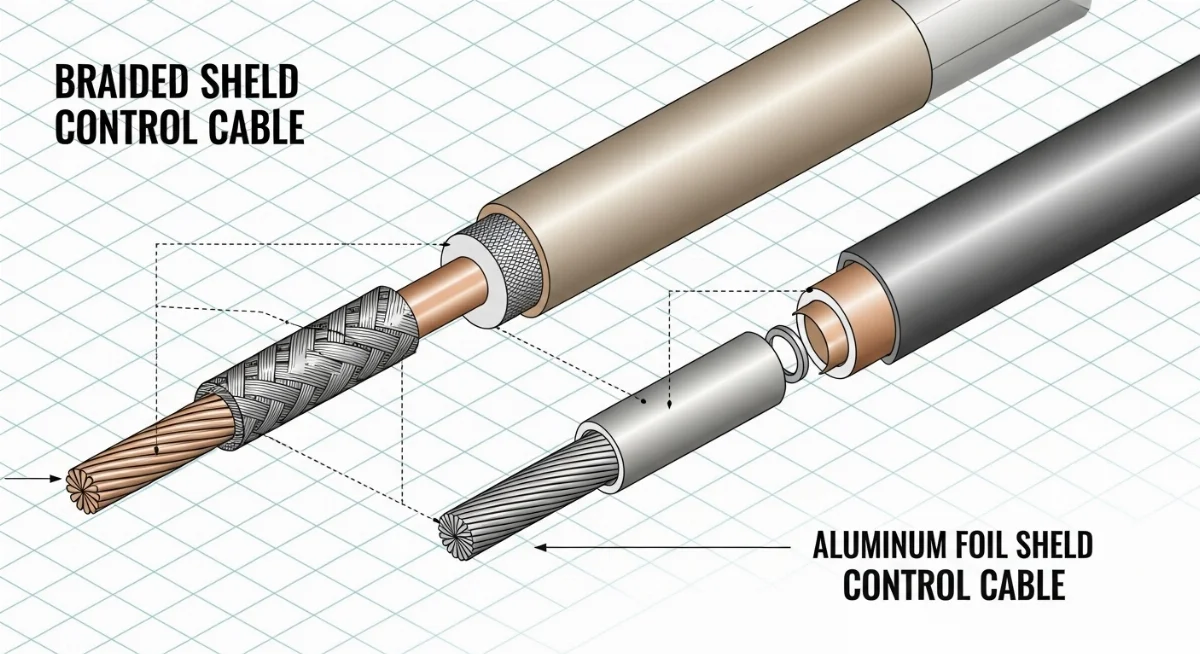

5. So Sánh Chi Tiết Cáp Chống Nhiễu Có Lưới và Có Màng Nhôm

Để giúp bạn có cái nhìn rõ ràng hơn, dưới đây là bảng so sánh chi tiết cáp điều khiển chống nhiễu có lưới và có màng nhôm dựa trên các tiêu chí quan trọng. Khi so sánh, bạn cũng nên quan tâm đến các yêu cầu về an toàn và khả năng chịu nhiệt trong từng môi trường, tương tự như khi so sánh cáp chống cháy, cáp chịu nhiệt và cáp thường cho công trình điện.

5.1. Hiệu quả chống nhiễu điện từ

Để đánh giá hiệu quả chống nhiễu điện từ của cáp có màng nhôm và cáp có lưới bện, chúng ta cần xem xét dải tần số của nhiễu. Lưới đồng bện hoạt động như một lớp chắn hiệu quả chống lại nhiễu từ trường (magnetic fields) ở tần số thấp và trung bình. Nó tạo ra một "đường dẫn" cho dòng điện nhiễu chảy ra đất.

Trong khi đó, màng nhôm, với độ che phủ 100%, lại cực kỳ xuất sắc trong việc ngăn chặn nhiễu điện trường (electric fields) ở tần số cao. Nó tạo ra một bề mặt liên tục, phản xạ và hấp thụ sóng điện từ. Tuy nhiên, khả năng chống nhiễu từ trường của màng nhôm kém hơn lưới bện, trừ khi nó được kết hợp với một sợi dây thoát nhiễu có trở kháng thấp và được đấu nối đất đúng cách.

5.2. Độ bền cơ học và khả năng chịu uốn

Đây là một điểm khác biệt lớn. Lớp lưới đồng bện mang lại độ bền cơ học vượt trội cho cáp. Nó chịu được lực kéo, uốn cong, xoắn và mài mòn tốt hơn nhiều so với màng nhôm. Điều này làm cho cáp điều khiển chống nhiễu có lưới trở thành lựa chọn ưu tiên cho các ứng dụng di chuyển, robotics hoặc trong môi trường khắc nghiệt.

Ngược lại, màng nhôm rất dễ bị rách, nhăn hoặc nứt khi cáp phải chịu uốn cong liên tục hoặc các tác động cơ học. Một khi lớp màng bị hỏng, hiệu quả chống nhiễu sẽ giảm đáng kể. Do đó, cáp điều khiển chống nhiễu có màng nhôm thường phù hợp hơn cho các ứng dụng cố định, ít di chuyển.

5.3. Giá thành và chi phí

Về mặt chi phí, cáp có màng nhôm thường rẻ hơn đáng kể so với cáp có lưới đồng bện. Lý do là nhôm rẻ hơn đồng và quy trình sản xuất màng nhôm đơn giản hơn. Điều này khiến cáp màng nhôm trở thành lựa chọn kinh tế hơn cho các dự án có ngân sách hạn chế hoặc khi không yêu cầu cao về độ bền cơ học.

5.4. Độ linh hoạt và dễ lắp đặt

Cáp có lưới đồng bện thường linh hoạt hơn về mặt cơ học và duy trì hiệu quả chống nhiễu tốt ngay cả khi bị uốn cong nhiều. Việc tuốt và đấu nối đất cũng khá đơn giản.

Cáp có màng nhôm nhẹ và nhỏ gọn hơn, dễ dàng đi dây trong không gian chật hẹp. Tuy nhiên, việc đấu nối đất cần phải cẩn thận với sợi dây thoát nhiễu. Độ bền của lớp màng cũng là một yếu tố cần cân nhắc khi lắp đặt ở những vị trí có khả năng bị tác động cơ học.

6. Nên Chọn Loại Cáp Chống Nhiễu Nào? Hướng Dẫn Lựa Chọn

Việc quyết định nên chọn cáp chống nhiễu loại nào cho hệ thống điều khiển công nghiệp phụ thuộc vào nhiều yếu tố cụ thể của ứng dụng. Không có loại cáp nào là "tốt nhất" một cách tuyệt đối, mà chỉ có loại "phù hợp nhất".

6.1. Môi trường làm việc

• Môi trường khắc nghiệt, chịu tác động cơ học cao (kéo, uốn, rung): Chọn cáp điều khiển chống nhiễu có lưới đồng bện. Độ bền cơ học của nó sẽ đảm bảo tuổi thọ và hiệu suất.
• Môi trường cố định, ít tác động cơ học: Cáp có màng nhôm là lựa chọn kinh tế và hiệu quả cho các vị trí lắp đặt cố định như trong tủ điện, ống dẫn.
• Môi trường có nhiều nhiễu từ trường tần số thấp: Lưới đồng bện là lựa chọn ưu việt.
• Môi trường có nhiều nhiễu điện trường tần số cao: Màng nhôm cung cấp khả năng chống nhiễu điện trường tần số cao tốt hơn.

6.2. Yêu cầu tín hiệu và tần số

• Tín hiệu analog, tần số thấp hoặc dòng điện lớn: Cáp điều khiển chống nhiễu có lưới sẽ hoạt động hiệu quả hơn.
• Tín hiệu kỹ thuật số, tần số cao (ví dụ: RS485, Profibus): Cáp có màng nhôm với độ che phủ 100% sẽ cung cấp hiệu quả chống nhiễu điện trường tốt hơn, giảm thiểu suy hao tín hiệu ở tần số cao.
• Yêu cầu bảo vệ toàn diện (tần số thấp và cao): Một số cáp cao cấp có thể kết hợp cả hai loại (lưới đồng bên ngoài, màng nhôm bên trong) để đạt hiệu quả tối ưu.

6.3. Ngân sách dự án

• Nếu ngân sách hạn chế và yêu cầu về độ bền cơ học không quá khắt khe, cáp điều khiển chống nhiễu có màng nhôm là lựa chọn hợp lý để tiết kiệm chi phí.
• Nếu ưu tiên độ bền, hiệu suất lâu dài trong môi trường khắc nghiệt, hoặc yêu cầu chống nhiễu từ trường mạnh, đầu tư vào cáp có lưới đồng bện sẽ mang lại giá trị cao hơn.

7. Cáp Điều Khiển Chống Nhiễu 0.6/1KV và Các Tiêu Chuẩn Quan Trọng

Khi lựa chọn cáp điều khiển chống nhiễu 0.6/1KV, đặc biệt là trong các hệ thống điện và điều khiển công nghiệp, việc tuân thủ các tiêu chuẩn là cực kỳ quan trọng để đảm bảo an toàn, hiệu suất và tương thích. Các tiêu chuẩn này quy định về vật liệu, cấu trúc, khả năng cách điện, khả năng chịu nhiệt, và đặc tính chống cháy. Do đó, doanh nghiệp nên ưu tiên các dòng sản phẩm tuân thủ đầy đủ tiêu chuẩn chất lượng cáp chống nhiễu để giảm thiểu rủi ro trong vận hành.

Các tiêu chuẩn phổ biến bao gồm:

• IEC 60502-1: Tiêu chuẩn quốc tế cho cáp điện cách điện đùn và phụ kiện của chúng cho điện áp định mức từ 1 kV đến 30 kV. Đây là tiêu chuẩn chung cho cáp điện lực và điều khiển.
• VDE 0276 / HD 603 S1: Tiêu chuẩn của Đức và Châu Âu, thường áp dụng cho cáp điện hạ thế.
• BS 5308: Tiêu chuẩn của Anh cho cáp thiết bị đo đạc (Instrumentation cables), bao gồm cả loại có chống nhiễu.
• ASTM, UL (Mỹ): Các tiêu chuẩn của Mỹ cho các đặc tính vật liệu và an toàn.

Việc đảm bảo cáp đáp ứng các tiêu chuẩn này không chỉ giúp tránh các rủi ro về điện mà còn đảm bảo khả năng chống nhiễu được thiết kế hoạt động hiệu quả trong điều kiện thực tế của hệ thống điện áp 0.6/1KV.

8. Cáp Chống Nhiễu Tín Hiệu Công Nghiệp và Ứng Dụng Thực Tế

Cáp chống nhiễu tín hiệu công nghiệp đóng vai trò thiết yếu trong hầu hết các ngành công nghiệp hiện đại, từ sản xuất, dầu khí, năng lượng đến tự động hóa. Chúng được thiết kế để hoạt động ổn định trong môi trường khắc nghiệt, nơi tín hiệu nhạy cảm dễ bị ảnh hưởng bởi nhiễu điện từ. Các ứng dụng thực tế bao gồm:

• Hệ thống SCADA và DCS: Truyền tải tín hiệu từ cảm biến, bộ chuyển đổi đến bộ điều khiển và ngược lại.
• Robot và máy móc tự động: Cấp nguồn và tín hiệu điều khiển cho các bộ phận chuyển động, yêu cầu cáp có độ bền cơ học và khả năng chống nhiễu cao.
• Hệ thống đo lường và cảm biến: Đảm bảo độ chính xác của dữ liệu từ các cảm biến nhiệt độ, áp suất, lưu lượng, v.v.
• Ngành dầu khí và hóa chất: Cáp phải chịu được môi trường ăn mòn, nhiệt độ cao và có khả năng chống cháy, đồng thời chống nhiễu hiệu quả.
• Năng lượng tái tạo (điện gió, điện mặt trời): Truyền tải tín hiệu điều khiển và giám sát trong các hệ thống lớn.

9. Kết Luận

Việc lựa chọn giữa cáp điều khiển chống nhiễu có lưới và cáp điều khiển chống nhiễu có màng nhôm không phải là một quyết định đơn giản, mà cần dựa trên sự phân tích kỹ lưỡng về yêu cầu của ứng dụng, môi trường hoạt động và ngân sách. Mỗi loại đều có những ưu và nhược điểm ri&ecng, phù hợp với các điều kiện khác nhau.

Nếu hệ thống của bạn cần độ bền cơ học cao, khả năng chịu uốn cong tốt và chống nhiễu từ trường hiệu quả, thì cáp có lưới đồng bện sẽ là lựa chọn tối ưu. Ngược lại, nếu bạn ưu tiên khả năng chống nhiễu điện trường tần số cao, kích thước nhỏ gọn và chi phí hợp lý, cáp có màng nhôm là giải pháp đáng cân nhắc.

Trong nhiều trường hợp, sự kết hợp của cả hai loại lớp chống nhiễu (khi cáp có cả màng nhôm và lưới đồng bện) sẽ mang lại hiệu suất bảo vệ tối ưu nhất, đặc biệt cho các ứng dụng đòi hỏi cao về độ tin cậy của tín hiệu. Hãy luôn tham khảo ý kiến chuyên gia và nhà cung cấp uy tín để đảm bảo bạn chọn được loại cáp phù hợp nhất cho hệ thống của mình.
