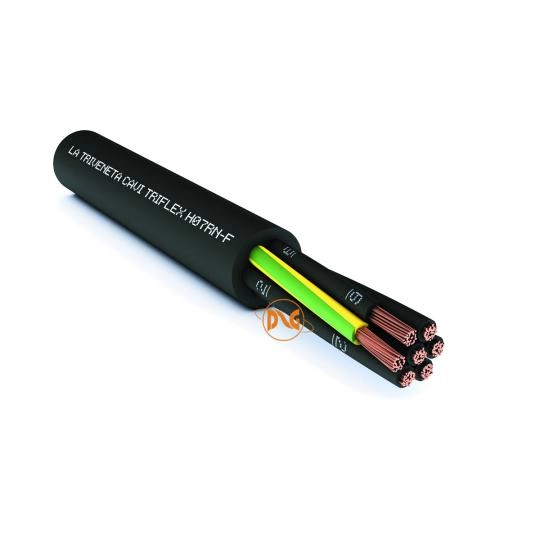

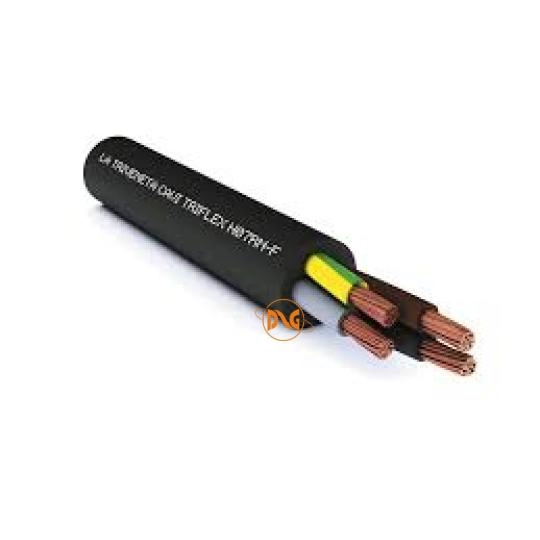

CÁP CAO SU TRIFLEX H07RN-F BLACK (450/750V)

  MÔ TẢ

• Dây dẫn: class 5, dây đồng trơn, dẻo
• Cách điện: cao su đặc biệt EI4
• Vỏ bọc: polychloroprene or equivalent synthetic elastomer, chống nước AD6
• Màu sắc: đen

    ĐIỀU KIỆN LẮP ĐẶT

• Nhiệt độ lắp đặt tối thiểu: -25°C (*)
• Bán kính uốn tối thiểu được khuyến nghị: 6 x đường kính cáp khi lắp di động, 4 x đường kính cáp lắp cố định.
• Ứng suất kéo tối đa được khuyến nghị: 15 N/mm2 mặt cắt ngang của đồng đối với lắp di động, 50 N/mm2 đối với lắp cố định.

  ĐẶC ĐIỂM CHỨC NĂNG

• Điện áp định mức Uo/U: 450/750 V a.c. (khi lắp đặt cố định và được bảo vệ 0,6/1 kV a.c.)

•     Nhiệt độ hoạt động tối đa: 60°C (*)
•     Nhiệt độ hoạt động tối thiểu: -40°C
(khi không có shock cơ học)
• Nhiệt độ ngắn mạch tối đa: 200°C

*) Trường hợp lắp cố định, cáp có thể được sử dụng lên đến 85°C.

  TÍNH NĂNG ĐẶC BIỆT

Tính mềm dẻo cao và khả năng chống mài mòn cơ học, va đập, nghiền nát và rách (AG2).

Khả năng chống chịu tốt với các tác nhân khí quyển, dầu mỡ và dầu khoáng, chống UV

Tính mềm dẻo cho tối thiểu 100.000 chu kỳ uốn thay thế cho kích thước dưới hoặc bằng 4 mm2 (tiêu chuẩn được yêu cầu bởi EN 50525-2-21 là 30.000 chu kỳ).

  HƯỚNG DẪN SỬ DỤNG VÀ LẮP ĐẶT

Hướng dẫn tham khảo EN 50565:

• Lắp đặt di động: sử dụng trong nhà, sử dụng ngoài trời và trong các xưởng công nghiệp và nông nghiệp.
• Cung cấp máy móc và thiết bị công nghiệp và nông nghiệp chịu ứng suất cơ học trung bình

(ví dụ: tấm gia nhiệt, đèn soi, dụng cụ điện như máy khoan, cưa đĩa và dụng cụ điện gia dụng).

• Lắp đặt cố định: sử dụng trong các công trình tạm thời hoặc lều ở các công trường xây dựng. Thích hợp để kết nối các bộ phận kết cấu của thiết bị và máy nâng. Thích hợp sử dụng trong cả phòng khô, ẩm hoặc ẩm ướt.

Nếu sử dụng trong các hệ thống lắp đặt được bảo vệ như đường ống hoặc hệ thống khép kín tương tự, điện áp xoay chiều lên đến 1000V. hoặc 750V ở chế độ một chiều được phép chạm đất.

Tham khảo Quy định về Sản phẩm Xây dựng 305/2011 EU và Tiêu chuẩn EN 50575:

Cáp phù hợp cho quá trình cung cấp điện trong các tòa nhà và các công trình kỹ thuật dân dụng khác.

 MÀU SẮC CỦA LÕI

Lõi trong các cáp tín hiệu và điều khiển có màu đen, được đánh số, có hoặc không có XANH LÁ/VÀNG

NHÃN CÁP

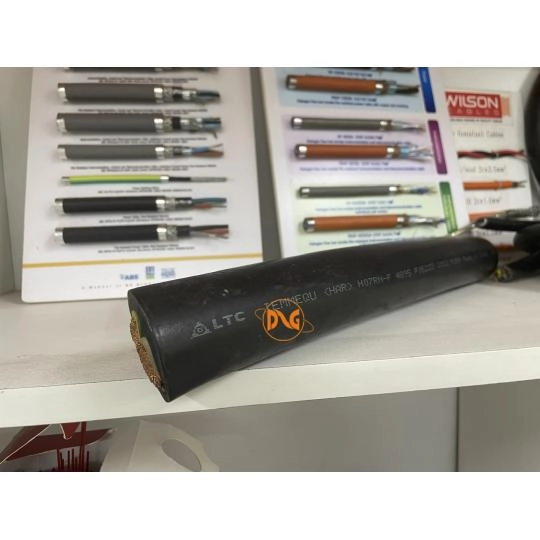

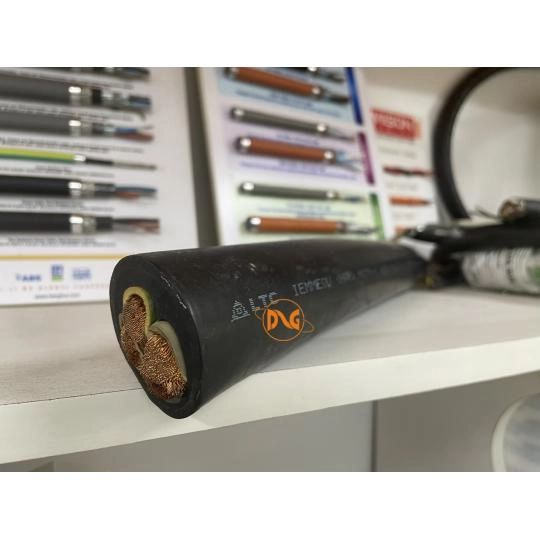

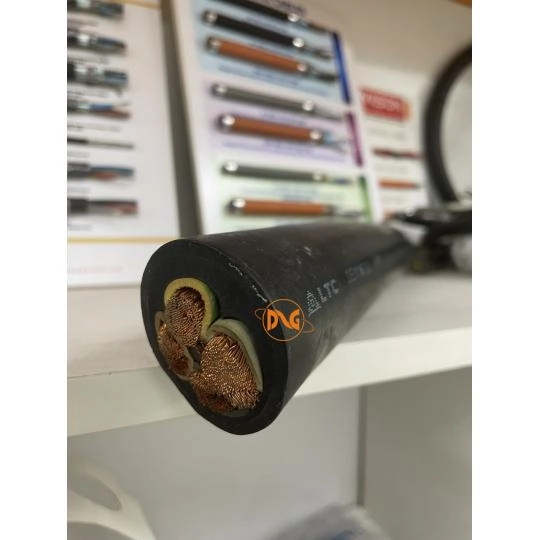

TRIFLEX LTC H07RN-F IEMMEQU ◄HAR ► [form.] Eca 450/750V - Cố định và bảo vệ 600/1000V [truy xuất nguồn gốc] [năm] Sản xuất tại Ý [số liệu]

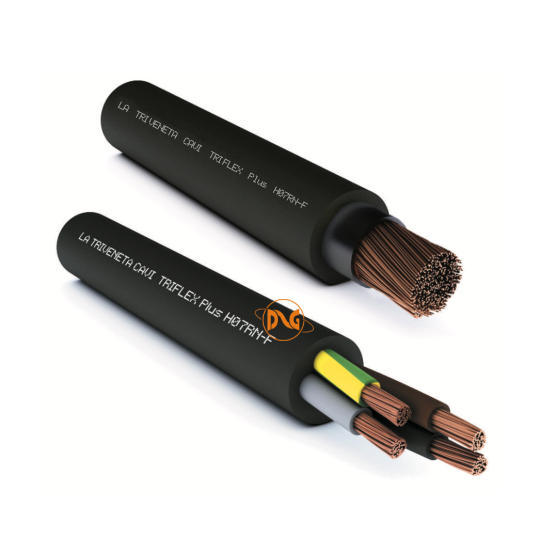

TRIFLEX PLUS LTC 07RN-F [mẫu] Eca 450/ 750V - Cố định và được bảo vệ 600/1000V [truy xuất nguồn gốc] [năm] Sản xuất tại Ý [số liệu]
