• Nhiệt độ lõi: 90°C
• Điện áp hoạt động: di động 450/750V, cố định 0,6/1kV. Cáp TITANEX H07RN-F được thiết kế để hạn chế việc lan truyền lửa và khói.
• Phản ứng cháy: Eca (theo EN 50575:2014+A1:2016)
• Chất chống cháy (IEC 60332-1, C2)

  BÁN KÍNH UỐN TỐI THIỂU

  • Động : 6 đến 8 x đường kính ngoài của cáp.

  • Tĩnh : 3 x đường kính ngoài của cáp nếu OD< hoặc = 12mm ; 4x nếu OD > 12 mm.

• Tính năng cơ học:

• Độ dẻo của cáp: Tốt

• Đặc tính sử dụng:

• Không chứa silicone

  Kháng hóa chất: Trung bình

  Chống nước: Tốt

  Chiều dài: -m

  Nhiệt độ dây dẫn tối đa: 90 °C

  Kháng dầu: Có

  Nhiệt độ hoạt động: Trong khoảng -25 đến 55 °C

  Tuân thủ theo tiêu chuẩn RoHS

  Nhiệt độ dây dẫn ngắn mạch tối đa: 250 °C

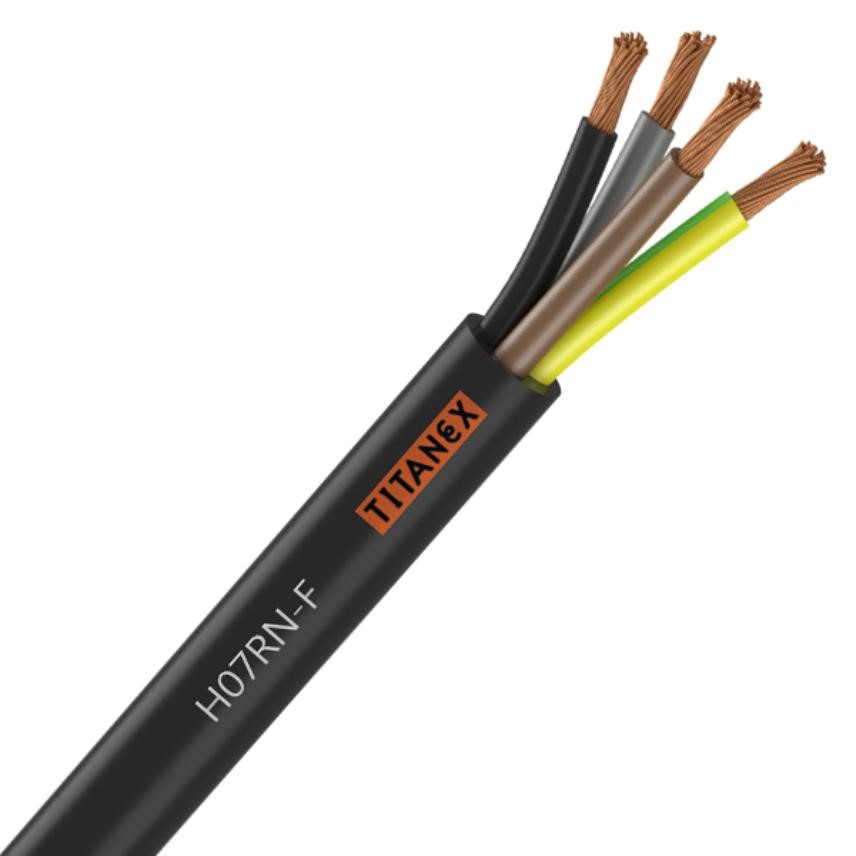

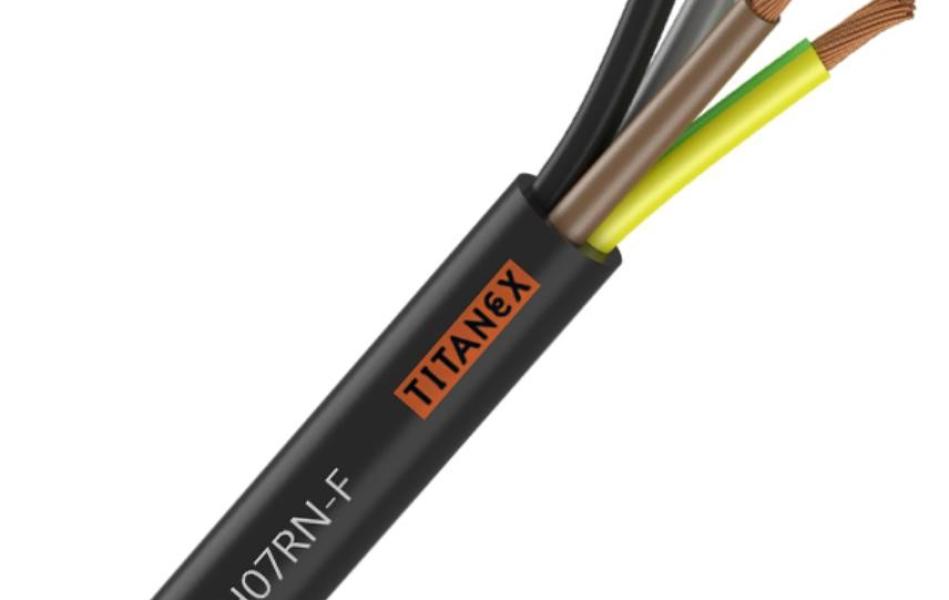

Nexans H07RN-F TITANEX® là một loại cáp co su mềm dẻo, đàn hồi cách điện và được bọc với lõi đồng.

 MÔ TẢ

• Điểm mạnh:

• Tính mềm dẻo rất cao

• Khả năng chống nghiền nát rất cao

• Khả năng kháng hóa chất, dầu và chống rung tốt

Cáp TITANEX® H07RN-F với lớp cách điện bằng cao su EPR và vỏ bọc cao su mang lại các đặc tính cơ học vượt trội để đáp ứng các yêu cầu đa dạng nhất của công trình. Bất kể điều kiện lắp đặt là gì, dù trong nhà hay ngoài trời, trong môi trường chật hẹp và nguy hiểm hay nơi có dầu và hóa chất, TITANEX kết hợp cả độ bền cao và tính đẻo để đáp ứng mọi yêu cầu sử dụng.

Trong hơn 50 năm, cáp TITANEX® đã được công nhận và là sản phẩm đáng tin cậy trong việc lắp đặt trong môi trường công nghiệp (nhà máy, công trường, bến cảng, ...) cho dù là cố định hay di động như cần cẩu, kết nối máy công cụ, động cơ bộ nguồn....

Các tính năng cơ học của cáp TITANEX cũng phù hợp để sử dụng trong môi trường sự kiện như lễ hội, buổi hòa nhạc và sự kiện thể thao, nơi cáp được để lộ mà không cần bảo vệ và có thể được sử dụng nhiều lần.

    LẮP ĐẶT

Cáp TITANEX H07RN-F có thể được đặt trong khay cáp, trên kệ, bên trong ống dẫn hoặc cố định vào tường, bên ngoài với lớp bảo vệ hoặc kể cả khi không có lớp bảo vệ. Chúng cũng có thể được ngâm thêm với lớp bảo vệ cơ học. Ngoài ra, cáp còn có thể được lắp đặt ngoài trời mà không cần bảo vệ (chống tia cực tím).

  TIÊU CHUẨN LẮP ĐẶT DÂY DẪN

Khi kéo cáp, tất cả dây dẫn phải chịu lực như nhau. Lực kéo không bao giờ được vượt quá 15N/mm2 trên tổng mặt cắt. Tổng lực kéo tối đa không bao giờ được vượt quá 1000N, mặc dù quy tắc trên có thể dẫn đến giá trị cao hơn đối với mặt cắt ngang lớn.

 NHÃN CÁP

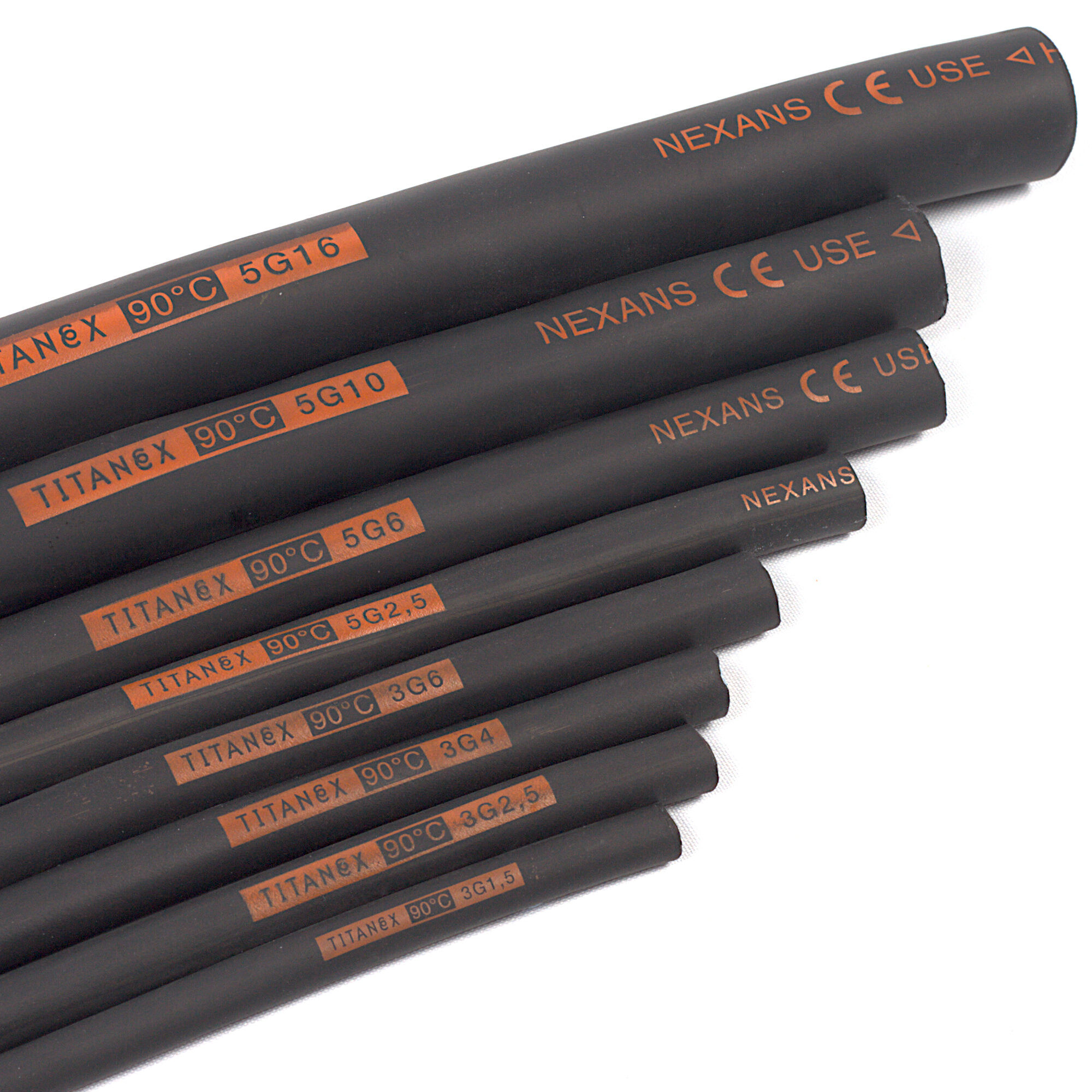

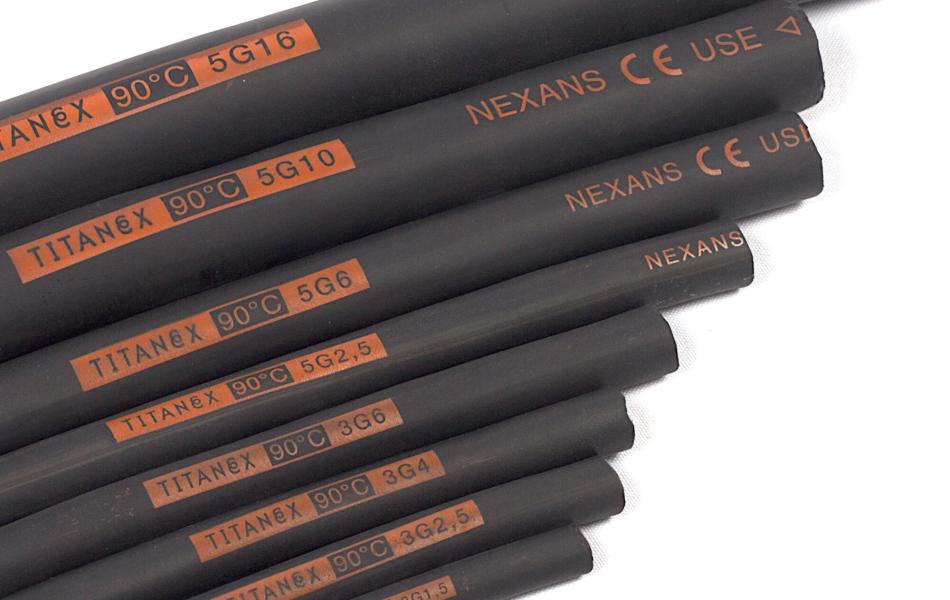

TITANEX 90°C n (x hoặc G) s NEXANS CE «har» USEH07RN-F - nhà máy n° Sản xuất tại Pháp Y Eca n°DoP

  NHÃN MÉT CÁP

Đánh dấu từng mét để chỉ tháo độ dài cần thiết.

  ĐẶC TÍNH

• Cấu tạo:

Chất liệu dây dẫn: Đồng nguyên chất (Bare Copper)

Cách điện: Chất đàn hồi liên kết ngang đặc biệt (Special cross-linked elastomer)

Vỏ ngoài: Chất đàn hồi liên kết ngang đặc biệt

Màu sắc của vỏ: đen

Hình dạng dây dẫn: tròn

• Kích thước:

Độ dày trung bình của vỏ: -mm
