Sau khi thi công, việc kiểm tra chất lượng cáp tín hiệu là vô cùng quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống. Bài viết này sẽ hướng dẫn bạn hơn 5 cách kiểm tra chuyên sâu, giúp phát hiện và khắc phục sớm các vấn đề tiềm ẩn, đảm bảo hệ thống hoạt động ổn định và tối ưu.

Trong thời đại công nghệ số hiện nay, hệ thống mạng và truyền thông đóng vai trò cực kỳ quan trọng trong mọi lĩnh vực, từ gia đình đến doanh nghiệp lớn. Để đảm bảo các hệ thống này hoạt động trơn tru, ổn định và hiệu quả, chất lượng của hệ thống cáp tín hiệu là yếu tố then chốt không thể bỏ qua. Đặc biệt, sau khi quá trình thi công hoàn tất, việc kiểm tra chất lượng cáp tín hiệu trở thành một bước bắt buộc, giúp xác minh rằng mọi thứ đều đạt chuẩn và sẵn sàng đi vào hoạt động.

Tuy nhiên, không phải ai cũng nắm rõ các phương pháp và quy trình đúng đắn để đo kiểm cáp tín hiệu một cách hiệu quả. Bài viết này của chúng tôi sẽ đi sâu vào hướng dẫn chi tiết hơn 5 cách kiểm tra chất lượng cáp tín hiệu sau khi thi công, từ những bước đơn giản đến các kỹ thuật chuyên sâu sử dụng thiết bị hiện đại. Mục tiêu là cung cấp cho bạn kiến thức toàn diện, giúp bạn tự tin đánh giá và đảm bảo hệ thống cáp của mình luôn ở trạng thái tốt nhất, tránh được những rủi ro và sự cố không đáng có trong quá trình vận hành.

I. Tại sao việc kiểm tra chất lượng cáp tín hiệu lại quan trọng?

Việc kiểm tra chất lượng cáp tín hiệu sau khi thi công không chỉ là một quy trình kỹ thuật mà còn là một khoản đầu tư thông minh, mang lại nhiều lợi ích thiết thực cho hệ thống và người sử dụng. Dưới đây là những lý do chính tại sao bạn không nên bỏ qua bước quan trọng này:

• Đảm bảo hiệu suất tối ưu của hệ thống: Một hệ thống cáp tín hiệu kém chất lượng hoặc có lỗi tiềm ẩn có thể gây ra suy hao tín hiệu, nhiễu, mất gói dữ liệu, dẫn đến giảm tốc độ truyền tải, gián đoạn kết nối hoặc thậm chí là lỗi toàn bộ hệ thống. Việc đo kiểm cáp tín hiệu giúp xác định và khắc phục những vấn đề này, đảm bảo hệ thống hoạt động ở hiệu suất cao nhất.
• Phát hiện và khắc phục lỗi sớm: Các lỗi trong quá trình thi công cáp tín hiệu như đấu nối sai, cáp bị đứt ngầm, cong gập quá mức, hoặc vỏ cáp bị tổn thương có thể không biểu hiện ngay lập tức nhưng sẽ gây ra hậu quả nghiêm trọng về sau. Kiểm tra sớm giúp phát hiện những lỗi này trước khi chúng gây ra sự cố lớn, giảm thiểu thời gian chết và chi phí sửa chữa.
• Tiết kiệm chi phí và thời gian về lâu dài: Chi phí để sửa chữa một lỗi lớn sau khi hệ thống đã đi vào hoạt động thường cao hơn rất nhiều so với việc phát hiện và khắc phục lỗi ngay sau khi lắp đặt. Hơn nữa, việc gián đoạn hoạt động có thể gây thiệt hại đáng kể cho doanh nghiệp. Do đó, kiểm tra dây cáp kỹ lưỡng giúp tránh được những chi phí không cần thiết này.
• Tuân thủ các tiêu chuẩn kỹ thuật và an toàn: Nhiều dự án yêu cầu hệ thống cáp phải tuân thủ các tiêu chuẩn quốc tế như TIA/EIA, ISO/IEC. Việc kiểm tra chất lượng cáp tín hiệu giúp xác minh rằng hệ thống của bạn đáp ứng các tiêu chuẩn này, đảm bảo an toàn và khả năng tương thích với các thiết bị khác.
• Tăng tuổi thọ và độ tin cậy của hệ thống: Một hệ thống cáp được kiểm tra kỹ lưỡng và hoạt động đúng cách sẽ có tuổi thọ cao hơn, giảm thiểu nhu cầu bảo trì và thay thế. Điều này mang lại sự ổn định và yên tâm cho người sử dụng trong thời gian dài.

Tóm lại, việc kiểm tra chất lượng cáp tín hiệu không chỉ là một quy trình kỹ thuật mà còn là một chiến lược quản lý rủi ro hiệu quả, đảm bảo sự thành công và bền vững cho mọi dự án.

II. 5+ Cách Kiểm Tra Chất Lượng Cáp Tín Hiệu Sau Khi Thi Công [Chi Tiết]

Để đánh giá toàn diện chất lượng cáp tín hiệu sau khi thi công, cần áp dụng nhiều phương pháp khác nhau, từ kiểm tra đơn giản bằng mắt thường đến sử dụng các thiết bị đo kiểm cáp tín hiệu chuyên dụng. Dưới đây là các cách kiểm tra phổ biến và hiệu quả nhất:

1. Kiểm tra trực quan (Visual Inspection)

Đây là bước kiểm tra đầu tiên và cơ bản nhất, nhưng lại vô cùng quan trọng để phát hiện những lỗi rõ ràng ngay từ ban đầu. Quá trình này không đòi hỏi thiết bị đặc biệt nào ngoài một đôi mắt tinh tường và sự cẩn thận.

• Kiểm tra lớp vỏ cáp: Quan sát kỹ xem có vết cắt, nứt, uốn cong quá mức, hoặc bị ép dẹp không. Vỏ cáp bị hỏng có thể làm giảm khả năng bảo vệ lõi cáp khỏi các yếu tố môi trường (nước, hóa chất) và nhiễu điện từ.
• Kiểm tra đầu nối và jack cắm: Đảm bảo các đầu nối được bấm chắc chắn, đúng chuẩn (ví dụ: chuẩn T568A hoặc T568B cho cáp mạng), không bị lỏng lẻo, cong vênh hoặc có dấu hiệu oxy hóa. Các mối hàn (nếu có) phải chắc chắn và sạch sẽ.
• Kiểm tra đường đi của cáp: Đảm bảo cáp được đi dây gọn gàng, không bị căng quá mức, không bị kẹp bởi các vật sắc nhọn, và tuân thủ bán kính uốn cong tối thiểu của nhà sản xuất. Tránh đặt cáp tín hiệu gần các nguồn gây nhiễu mạnh như đường dây điện lực, động cơ lớn.
• Kiểm tra nhãn mác và đánh dấu: Xác nhận rằng tất cả các sợi cáp đã được đánh dấu rõ ràng, đúng theo sơ đồ thiết kế, giúp việc quản lý và xử lý sự cố sau này dễ dàng hơn.

Dù đơn giản, bước kiểm tra trực quan này có thể phát hiện tới 80% các vấn đề cơ bản liên quan đến thi công cáp tín hiệu.

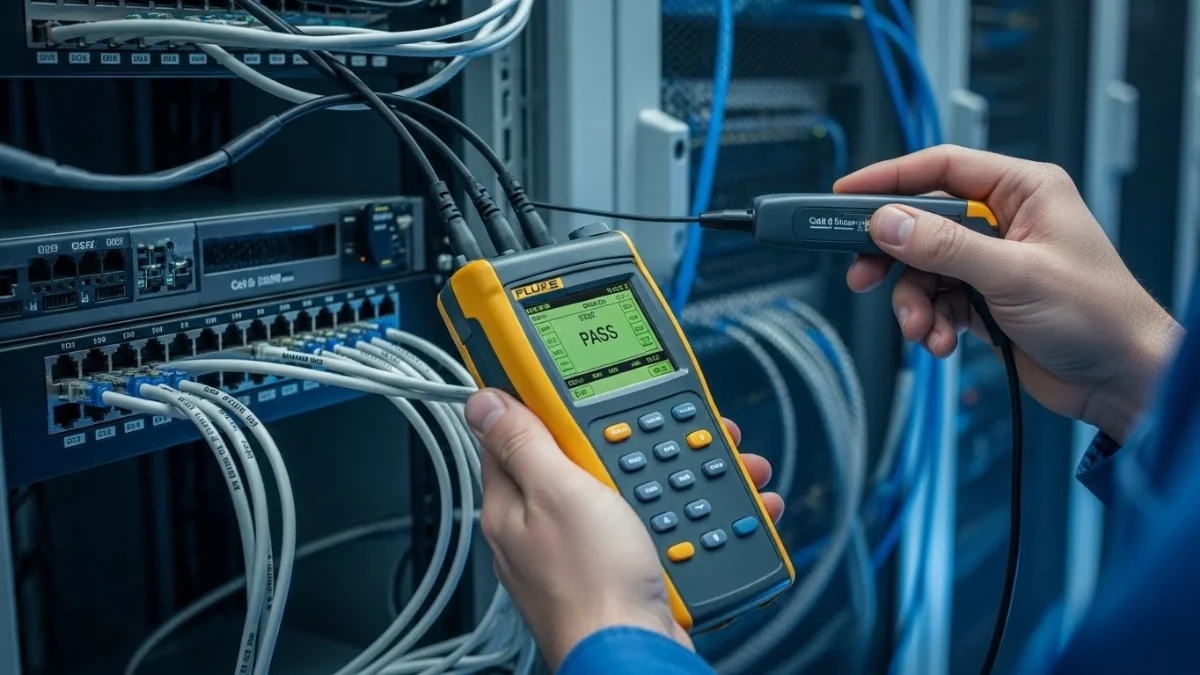

2. Kiểm tra thông mạch (Continuity Test)

Kiểm tra thông mạch là cách kiểm tra để xác định xem dòng điện có thể chạy qua một mạch điện hoặc một sợi cáp từ điểm này đến điểm khác hay không, và liệu có bấtAny sự gián đoạn nào (đứt mạch) hoặc ngắn mạch nào giữa các dây dẫn hay không. Đây là một bước cơ bản nhưng cần thiết để kiểm tra chất lượng cáp tín hiệu, đặc biệt là cáp mạng hoặc cáp điện thoại.

Cách thực hiện:

• Sử dụng Đồng hồ vạn năng (Multimeter): Đặt đồng hồ ở chế độ đo thông mạch (Continuity) hoặc đo điện trở thấp. Chạm hai đầu dò vào hai đầu của mỗi sợi dây dẫn trong cáp. Nếu có tiếng bíp hoặc hiển thị giá trị điện trở gần bằng 0 Ohm, tức là sợi dây đó thông mạch. Nếu không có tiếng bíp hoặc điện trở vô cùng lớn, sợi dây bị đứt. Sau đó, kiểm tra từng cặp dây để đảm bảo không có ngắn mạch.
• Sử dụng Máy test cáp mạng (Cable Tester): Đây là thiết bị chuyên dụng hơn cho cáp mạng (RJ45) và cáp điện thoại (RJ11/RJ12). Máy thường có hai phần: một bộ phát (main unit) và một bộ nhận (remote unit). Bạn cắm hai đầu cáp vào hai phần của máy. Máy sẽ tự động kiểm tra từng cặp dây và hiển thị kết quả (thông mạch, đứt, ngắn mạch, đấu chéo, đảo cặp) thông qua đèn LED hoặc màn hình LCD.

Việc hướng dẫn đo thông mạch dây cáp tín hiệu rất quan trọng để đảm bảo tất cả các sợi dây dẫn bên trong cáp đều nguyên vẹn và được đấu nối đúng cách, tránh tình trạng mất kết nối hoặc truyền tải dữ liệu không ổn định.

3. Kiểm tra điện trở cách điện (Insulation Resistance Test)

Điện trở cách điện là một chỉ số quan trọng cho thấy khả năng chống rò rỉ điện giữa các dây dẫn hoặc giữa dây dẫn với vỏ bọc của cáp. Một giá trị điện trở cách điện thấp có thể gây ra suy hao tín hiệu, nhiễu hoặc thậm chí là nguy cơ chập cháy.

Cách thực hiện:

• Sử dụng Megohmmeter (Máy đo điện trở cách điện) để đo điện trở giữa các lõi dẫn và giữa lõi dẫn với lớp vỏ bọc/tiếp địa của cáp.
• Máy sẽ phát ra một điện áp cao (ví dụ: 500V hoặc 1000V) và đo dòng điện rò rỉ. Từ đó, tính toán điện trở cách điện.
• Giá trị điện trở cách điện phải đạt mức rất cao (thường là hàng Megaohm hoặc Gigaohm) theo tiêu chuẩn của nhà sản xuất hoặc tiêu chuẩn ngành. Nếu giá trị thấp hơn mức cho phép, chứng tỏ lớp cách điện của cáp có vấn đề (bị ẩm, hỏng hóc vật lý, lão hóa).

Phương pháp này đặc biệt quan trọng để đánh giá chất lượng cáp tín hiệu trong môi trường công nghiệp hoặc những nơi có yêu cầu an toàn cao.

4. Kiểm tra suy hao tín hiệu (Signal Attenuation Test)

Suy hao tín hiệu (Attenuation) là sự giảm cường độ tín hiệu khi nó truyền qua một khoảng cách nhất định trong cáp. Suy hao quá mức có thể làm giảm tầm xa truyền tải hiệu quả của cáp và gây ra lỗi dữ liệu.

Cách thực hiện:

• Sử dụng các thiết bị đo chuyên dụng như máy phân tích cáp (Cable Analyzer) hoặc máy đo suy hao quang (OTDR cho cáp quang).
• Thiết bị sẽ phát một tín hiệu chuẩn vào một đầu cáp và đo cường độ tín hiệu nhận được ở đầu còn lại.
• Sự chênh lệch giữa tín hiệu phát và tín hiệu nhận chính là độ suy hao. Kết quả thường được đo bằng Decibel (dB).
• Giá trị suy hao phải nằm trong giới hạn cho phép theo tiêu chuẩn cáp tín hiệu (ví dụ: dưới 24 dB cho cáp Ethernet 100 mét Cat5e ở 100 MHz). Suy hao quá cao có thể do cáp quá dài, chất lượng cáp kém, hoặc các mối nối không tốt.

Việc phương pháp kiểm tra suy hao cáp tín hiệu giúp đảm bảo tín hiệu đủ mạnh để truyền tải dữ liệu ổn định trên toàn bộ chiều dài cáp.

5. Kiểm tra nhiễu và xuyên âm (Noise & Crosstalk Test)

Nhiễu (Noise) và xuyên âm (Crosstalk) là những yếu tố gây suy giảm chất lượng tín hiệu nghiêm trọng. Nhiễu là sự can thiệp từ các nguồn bên ngoài (điện từ trường, sóng radio), còn xuyên âm là sự rò rỉ tín hiệu giữa các cặp dây dẫn trong cùng một sợi cáp hoặc giữa các cáp đặt gần nhau.

Cách thực hiện:

• Xuyên âm (Crosstalk): Các thiết bị đo cáp tín hiệu chuyên dụng (Cable Certifier) có thể đo các thông số xuyên âm như Near-End Crosstalk (NEXT), Far-End Crosstalk (FEXT), Power Sum NEXT (PSNEXT), v.v. Thiết bị sẽ phát tín hiệu vào một cặp dây và đo lượng tín hiệu rò rỉ sang các cặp dây khác.
• Nhiễu (Noise): Máy phân tích phổ (Spectrum Analyzer) hoặc các máy kiểm tra cáp cao cấp có thể phân tích mức độ nhiễu trên cáp. Điều này đặc biệt quan trọng khi bạn muốn cách kiểm tra cáp tín hiệu có bị nhiễu không, đặc biệt trong môi trường công nghiệp có nhiều thiết bị điện tử.
• Kết quả đo xuyên âm và nhiễu phải nằm dưới mức giới hạn cho phép. Giá trị càng thấp càng tốt, cho thấy cáp có khả năng chống nhiễu và giữ tín hiệu tốt.

Kiểm tra nhiễu và xuyên âm giúp đảm bảo tín hiệu được truyền đi một cách "sạch", không bị biến dạng, tối ưu hóa hiệu suất truyền tải dữ liệu.

6. Kiểm tra phản xạ tín hiệu (Return Loss/VSWR Test)

Phản xạ tín hiệu xảy ra khi một phần của tín hiệu truyền đi bị phản hồi trở lại nguồn do sự không phù hợp trở kháng (impedance mismatch) trong đường truyền. Điều này thường xảy ra tại các điểm nối, đầu cắm, hoặc nơi cáp bị hỏng hóc vật lý.

Cách thực hiện:

• Sử dụng thiết bị đo cáp tín hiệu cao cấp như Cable Certifier hoặc Network Analyzer.
• Thiết bị sẽ đo lượng tín hiệu bị phản xạ ngược trở lại so với tín hiệu gốc được truyền đi. Kết quả thường được biểu thị bằng Return Loss (dB) hoặc VSWR (Voltage Standing Wave Ratio).
• Giá trị Return Loss càng cao (dB âm càng nhỏ) thì phản xạ càng ít, cho thấy chất lượng cáp và các mối nối tốt. VSWR càng gần 1:1 thì càng tốt.

Kiểm tra phản xạ rất quan trọng để đánh giá độ đồng nhất của cáp và chất lượng của các điểm kết nối, ảnh hưởng trực tiếp đến chất lượng cáp tín hiệu tổng thể và khả năng truyền tải dữ liệu tốc độ cao.

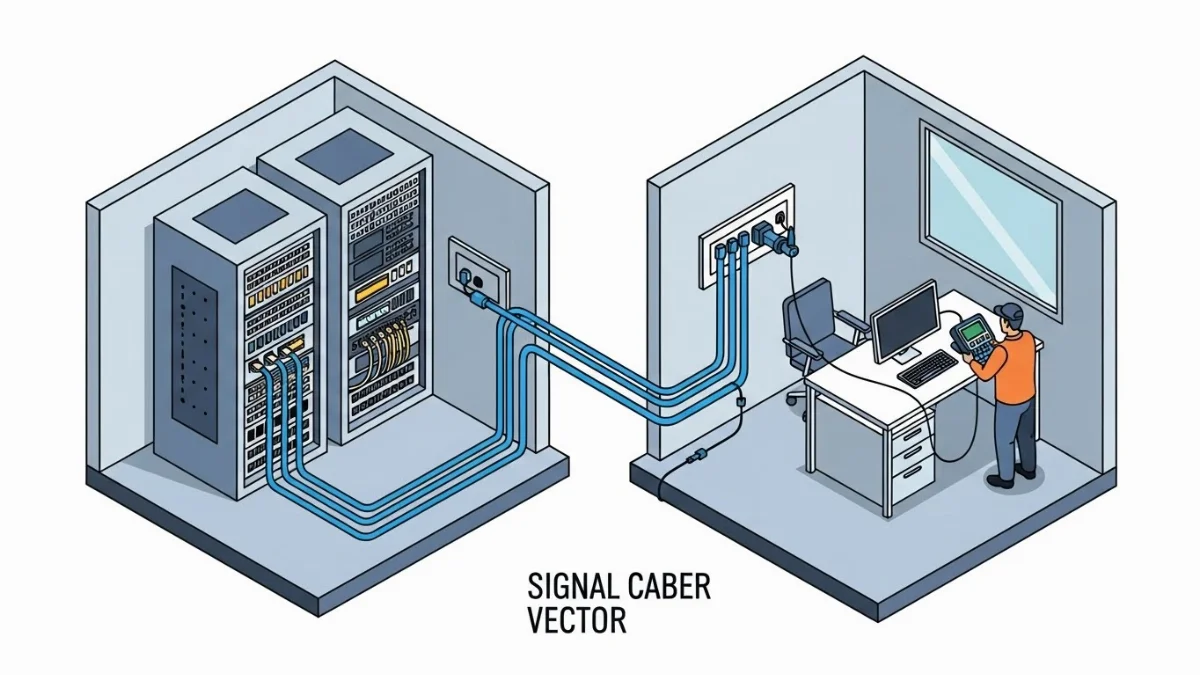

7. Sử dụng thiết bị đo kiểm cáp chuyên dụng (Cable Certifiers)

Các thiết bị đo kiểm cáp chuyên dụng, còn gọi là Cable Certifiers, là công cụ mạnh mẽ và toàn diện nhất để kiểm tra chất lượng cáp tín hiệu sau khi thi công. Chúng có thể thực hiện tất cả các bài kiểm tra đã nêu ở trên và nhiều hơn nữa, đồng thời cung cấp báo cáo chi tiết theo các tiêu chuẩn ngành.

Lợi ích của Cable Certifiers:

• Đa năng: Thực hiện các bài kiểm tra thông mạch, sơ đồ dây, suy hao, xuyên âm (NEXT, FEXT, PSNEXT, ELFEXT), phản xạ (Return Loss), độ trễ truyền dẫn (Propagation Delay), độ lệch thời gian (Skew), v.v.
• Đạt chuẩn: Cung cấp kết quả đạt/không đạt dựa trên các tiêu chuẩn quốc tế như TIA/EIA-568-C, ISO/IEC 11801, IEEE 802.3. Điều này rất quan trọng cho việc nghiệm thu dự án.
• Báo cáo chi tiết: Tạo ra các báo cáo chuyên nghiệp, có thể lưu trữ và in ấn, chứng minh rằng hệ thống cáp đã được kiểm tra và đạt yêu cầu.
• Xác định vị trí lỗi: Một số thiết bị có khả năng xác định chính xác vị trí lỗi trên sợi cáp (ví dụ: đứt, ngắn mạch) thông qua công nghệ Time Domain Reflectometer (TDR).

Việc đầu tư vào các thiết bị đo kiểm cáp tín hiệu chuyên dụng giúp đảm bảo độ tin cậy và hiệu suất tối đa cho hệ thống cáp của bạn, đặc biệt là trong các dự án quy mô lớn hoặc yêu cầu cao.

III. Các Lỗi Thường Gặp C&ủa Cáp Tín Hiệu Sau Khi Thi Công

Trong quá trình thi công cáp tín hiệu, dù cẩn thận đến mấy cũng khó tránh khỏi những sai sót. Việc nắm rõ các nguyên nhân mất tín hiệu sẽ giúp bạn dễ dàng hơn trong việc kiểm tra chất lượng cáp tín hiệu và khắc phục chúng.

• Đứt, hở mạch (Open Circuit): Đây là lỗi phổ biến nhất, xảy ra khi một hoặc nhiều sợi dẫn bên trong cáp bị đứt, làm gián đoạn đường truyền tín hiệu. Nguyên nhân có thể do cáp bị kéo căng quá mức, bị cắt trong quá trình lắp đặt, hoặc do lỗi ở đầu nối.
• Ngắn mạch (Short Circuit): Xảy ra khi hai hoặc nhiều sợi dẫn tiếp xúc với nhau một cách không mong muốn, hoặc một sợi dẫn tiếp xúc với lớp vỏ bọc/tiếp địa. Điều này có thể gây hỏng thiết bị và làm mất tín hiệu.
• Đảo dây, sai thứ tự (Crossed Pairs, Split Pairs): Thường gặp ở cáp mạng khi các cặp dây không được bấm đúng thứ tự chuẩn (ví dụ T568A hoặc T568B). Lỗi này có thể không làm đứt kết nối hoàn toàn nhưng sẽ giảm đáng kể hiệu suất truyền tải, gây ra nhiễu và suy hao.
• Suy hao tín hiệu cao (High Attenuation): Do cáp quá dài so với tiêu chuẩn, chất lượng cáp kém, hoặc cáp bị uốn cong quá mức, bị kẹp, bị gấp khúc. Điều này làm tín hiệu bị yếu đi, khó được thiết bị nhận diện.
• Nhiễu điện từ (EMI/RFI): Cáp bị nhiễu từ các nguồn bên ngoài như đường dây điện cao thế, động cơ lớn, thiết bị không dây. Điều này làm biến dạng tín hiệu và gây lỗi truyền dữ liệu.
• Lỗi đầu nối (Connector Faults): Đầu nối bị lỏng, oxy hóa, bấm sai kỹ thuật, hoặc không tương thích với cáp. Đây là một trong những nguyên nhân hàng đầu gây ra các vấn đề về suy hao, phản xạ và thông mạch.
• Xuyên âm cao (High Crosstalk): Tín hiệu từ một cặp dây rò rỉ sang cặp dây khác, thường do lớp cách điện kém hoặc khoảng cách xoắn của các cặp dây không đúng chuẩn, hoặc do các mối nối không được tách biệt tốt.

Khi tiến hành kiểm tra chất lượng cáp tín hiệu, việc nhận biết các dấu hiệu của những lỗi này sẽ giúp bạn khoanh vùng và khắc phục sự cố nhanh chóng hơn.

IV. Tiêu Chuẩn Áp Dụng Khi Kiểm Tra Cáp Tín Hiệu

Để đảm bảo tính tương thích và hiệu suất của hệ thống cáp, việc đo kiểm cáp tín hiệu cần tuân thủ các tiêu chuẩn kỹ thuật quốc tế và khu vực. Các tiêu chuẩn này đưa ra các thông số cụ thể về hiệu suất mà cáp và hệ thống cáp phải đạt được.

• TIA/EIA-568-C (Commercial Building Telecommunications Cabling Standard): Đây là bộ tiêu chuẩn phổ biến nhất tại Bắc Mỹ, quy định về cấu trúc, khoảng cách, thông số kỹ thuật hiệu suất và quy trình kiểm tra cho hệ thống cáp viễn thông trong các tòa nhà thương mại. Nó phân loại cáp theo các hạng (Category) như Cat5e, Cat6, Cat6A, Cat7, v.v.
• ISO/IEC 11801 (Information Technology – Generic Cabling for Customer Premises): Tương tự như TIA/EIA, nhưng là tiêu chuẩn quốc tế, được chấp nhận rộng rãi trên toàn thế giới. Nó cũng phân loại cáp theo Class (ví dụ: Class D cho Cat5e, Class E cho Cat6).
• IEEE 802.3 (Ethernet Standard): Đây là bộ tiêu chuẩn quy định về các lớp vật lý và lớp liên kết dữ liệu của Ethernet, bao gồm các yêu cầu về cáp và hiệu suất truyền tải cho các tốc độ mạng khác nhau (ví dụ: 100BASE-T, 1000BASE-T, 10GBASE-T).
• Tiêu chuẩn địa phương và quy định ngành: Ngoài các tiêu chuẩn quốc tế, một số quốc gia hoặc ngành công nghiệp có thể có các tiêu chuẩn riêng biệt hoặc bổ sung mà hệ thống cáp phải tuân thủ.

Khi sử dụng thiết bị đo kiểm cáp tín hiệu chuyên dụng, hãy đảm bảo rằng thiết bị đó có khả năng kiểm tra và cấp chứng nhận theo các tiêu chuẩn liên quan đến dự án của bạn. Việc tuân thủ tiêu chuẩn không chỉ đảm bảo hiệu suất mà còn là yếu tố pháp lý quan trọng trong việc nghiệm thu công trình.

V. Dụng Cụ Cần Thiết Để Kiểm Tra Cáp Tín Hiệu

Để kiểm tra chất lượng cáp tín hiệu một cách toàn diện và chính xác, việc trang bị đúng các dụng cụ cần thiết là rất quan trọng. Tùy thuộc vào loại cáp và mức độ kiểm tra mà bạn sẽ cần các thiết bị khác nhau.

• Đồng hồ vạn năng (Multimeter): Dụng cụ cơ bản để kiểm tra thông mạch, đo điện trở và điện áp. Hữu ích cho việc kiểm tra dây dẫn đơn và các kết nối đơn giản.
• Máy test cáp mạng (Network Cable Tester): Dành riêng cho cáp Ethernet (RJ45) và đôi khi cả cáp điện thoại (RJ11). Máy này giúp kiểm tra sơ đồ dây, phát hiện đứt, ngắn mạch, đảo dây và phân chia cặp. Là dụng cụ cần thiết để kiểm tra dây cáp mạng.
• Máy đo điện trở cách điện (Megohmmeter): Dùng để kiểm tra điện trở cách điện của cáp, phát hiện rò rỉ điện hoặc hỏng hóc lớp cách điện.
• Máy đo suy hao quang (OTDR - Optical Time Domain Reflectometer): Thiết bị chuyên dụng cho cáp quang, giúp đo suy hao, phát hiện điểm đứt, mối hàn lỗi, hoặc các sự kiện bất thường trên sợi quang.
• Máy phân tích mạng (Network Analyzer) hoặc Máy phân tích cáp (Cable Analyzer): Các thiết bị cao cấp hơn, có khả năng đo các thông số phức tạp như suy hao, xuyên âm (NEXT, FEXT), Return Loss, tỉ lệ tín hiệu trên nhiễu (SNR) cho cáp đồng trục và cáp mạng.
• Máy đo kiểm tra cáp đa năng (Cable Certifier): Đây là thiết bị đo cáp tín hiệu chuyên nghiệp và toàn diện nhất, có khả năng thực hiện tất cả các bài kiểm tra cần thiết, cấp chứng nhận theo tiêu chuẩn quốc tế và tạo báo cáo chi tiết. Thiết bị này là lựa chọn tối ưu cho các kỹ thuật viên và nhà thầu chuyên nghiệp.
• Bộ tạo tín hiệu và Máy hiện sóng (Signal Generator & Oscilloscope): Được sử dụng để kiểm tra đáp ứng tần số và các đặc tính tín hiệu của cáp, đặc biệt trong các ứng dụng RF hoặc tần số cao.
• Dụng cụ bấm cáp, kìm tuốt dây, dao rọc cáp: Mặc dù không phải dụng cụ đo, nhưng chúng rất cần thiết để chuẩn bị đầu cáp và khắc phục các lỗi nhỏ tại chỗ.

Việc lựa chọn đúng thiết bị đo cáp tín hiệu sẽ giúp bạn hoàn thành công việc kiểm tra một cách hiệu quả, chính xác và chuyên nghiệp.

VI. Quy trình kiểm tra cáp tín hiệu sau lắp đặt hiệu quả

Để việc kiểm tra chất lượng cáp tín hiệu đạt hiệu quả cao nhất, cần tuân thủ một quy trình khoa học và có hệ thống. Dưới đây là các bước trong một quy trình kiểm tra cáp tín hiệu sau lắp đặt điển hình:

1. Lập kế hoạch và Chuẩn bị:
   • Xác định loại cáp và tiêu chuẩn áp dụng: Nắm rõ loại cáp đã thi công (Cat5e, Cat6, quang, đồng trục...) và các tiêu chuẩn kiểm tra mà dự án yêu cầu (TIA/EIA, ISO/IEC).
   • Chuẩn bị dụng cụ: Tập hợp đầy đủ các thiết bị đo kiểm cáp tín hiệu cần thiết (máy test cáp, certifier, đồng hồ vạn năng...) và đảm bảo chúng hoạt động tốt, đã được hiệu chuẩn.
   • Sơ đồ hệ thống: Chuẩn bị sơ đồ đấu nối chi tiết, bản vẽ thiết kế để đối chiếu trong quá trình kiểm tra.
2. Kiểm tra trực quan tổng thể:
   • Đi dọc theo toàn bộ tuyến cáp, quan sát bằng mắt thường như đã đề cập ở mục II.1 để phát hiện các lỗi vật lý rõ ràng.
   • Kiểm tra các điểm đấu nối, patch panel, outlet xem có chắc chắn và đúng kỹ thuật không.
3. Tiến hành đo kiểm chi tiết:
   • Đo thông mạch và sơ đồ dây: Sử dụng máy test cáp mạng hoặc đồng hồ vạn năng để kiểm tra từng sợi cáp xem có bị đứt, ngắn mạch, hoặc đấu sai thứ tự không.
   • Đo điện trở cách điện: Nếu cần, sử dụng Megohmmeter để kiểm tra lớp cách điện của cáp.
   • Kiểm tra các thông số hiệu suất: Sử dụng Cable Certifier hoặc Network Analyzer để đo các thông số quan trọng như suy hao (Attenuation), xuyên âm (NEXT, FEXT), phản xạ (Return Loss), độ trễ (Delay Skew).
   • Kiểm tra tại các điểm kết nối: Đặc biệt chú ý đến hiệu suất tại các đầu nối, patch panel, nơi thường xảy ra sự cố.
4. Ghi nhận kết quả và Báo cáo:
   • Ghi lại tất cả các kết quả đo kiểm, đặc biệt là những giá trị gần giới hạn hoặc không đạt.
   • Nếu sử dụng Cable Certifier, máy sẽ tự động tạo báo cáo chi tiết. Đảm bảo báo cáo có đầy đủ thông tin về cáp, tiêu chuẩn kiểm tra, ngày giờ và kết quả đạt/không đạt.
   • Lưu trữ các báo cáo này làm bằng chứng nghiệm thu và tài liệu tham khảo cho việc bảo trì sau này.
5. Khắc phục sự cố và Kiểm tra lại:
   • Đối với bất kỳ lỗi nào được phát hiện, tiến hành khắc phục ngay lập tức (sửa lại đầu nối, thay thế đoạn cáp bị hỏng...).
   • Sau khi khắc phục, phải tiến hành kiểm tra lại lỗi đó và các thông số liên quan để đảm bảo vấn đề đã được giải quyết triệt để.

Thực hiện theo quy trình này sẽ giúp bạn đảm bảo rằng mọi khía cạnh của hệ thống cáp đã được kiểm tra kỹ lưỡng, mang lại sự yên tâm về chất lượng cáp tín hiệu và độ ổn định của hệ thống.

VII. Kết luận

Như vậy, việc kiểm tra chất lượng cáp tín hiệu sau khi thi công không chỉ là một bước cần thiết mà còn là yếu tố then chốt quyết định sự thành công và ổn định lâu dài của mọi hệ thống truyền thông. Từ những bước kiểm tra trực quan đơn giản đến việc sử dụng các thiết bị đo kiểm cáp tín hiệu chuyên dụng hiện đại, mỗi phương pháp đều đóng góp vào việc đánh giá toàn diện và chính xác chất lượng của hệ thống cáp.

Việc đầu tư vào quy trình kiểm tra bài bản, sử dụng đúng dụng cụ cần thiết và tuân thủ các tiêu chuẩn kỹ thuật không chỉ giúp bạn phát hiện sớm và khắc phục kịp thời các vấn đề tiềm ẩn, mà còn tối ưu hóa hiệu suất, tăng tuổi thọ và giảm thiểu chi phí bảo trì trong tương lai. Hy vọng với những thông tin chi tiết về hơn 5 cách kiểm tra chất lượng cáp tín hiệu mà bài viết đã cung cấp, bạn sẽ có đủ kiến thức và tự tin để đảm bảo hệ thống cáp của mình luôn hoạt động ở trạng thái tốt nhất, mang lại hiệu quả cao nhất cho công việc và cuộc sống.
