Trong thế giới công nghiệp hiện đại, nơi mà mọi thứ đều được tự động hóa và điều khiển bằng các tín hiệu điện tử, cáp điều khiển là gì luôn là một câu hỏi then chốt. Đây không chỉ là một sợi cáp điện thông thường mà còn là "mạch máu" truyền dẫn tín hiệu, đảm bảo sự vận hành trơn tru và chính xác của toàn bộ hệ thống. Từ các nhà máy sản xuất khổng lồ đến những hệ thống tòa nhà thông minh, sự hiện diện của cáp điều khiển là không thể thiếu.

Bài viết này sẽ đưa bạn đi sâu vào thế giới của cáp điều khiển, giúp bạn hiểu rõ về cấu tạo phức tạp, cách phân loại đa dạng (đặc biệt là cáp điều khiển 300/500V & 0.6/1KV), cùng những ứng dụng rộng rãi của chúng trong đời sống và công nghiệp. Chúng tôi cũng sẽ cung cấp những thông tin hữu ích về tiêu chuẩn, cách lựa chọn và địa chỉ mua cáp điều khiển chất lượng, đảm bảo hệ thống của bạn luôn hoạt động an toàn và hiệu quả.

1. Cáp Điều Khiển Là Gì? Định Nghĩa Và Tầm Quan Trọng

Để hiểu rõ hơn về vai trò của chúng, trước hết chúng ta cần định nghĩa chính xác cáp điều khiển là gì. Cáp điều khiển là loại cáp được sử dụng để truyền tín hiệu điều khiển, dữ liệu và đôi khi là nguồn điện phụ trợ từ các thiết bị điều khiển đến các thiết bị chấp hành trong hệ thống tự động hóa, đo lường và điều khiển. Không giống như cáp điện lực dùng để truyền tải công suất lớn, cáp điều khiển tập trung vào sự ổn định và chính xác của tín hiệu, thường hoạt động ở điện áp thấp và dòng điện nhỏ.

Tầm quan trọng của cáp điều khiển không thể phủ nhận. Chúng là cầu nối giữa bộ não (PLC, máy tính công nghiệp) và các cơ quan (cảm biến, van, động cơ, rơ le), đảm bảo mọi lệnh được thực thi đúng lúc và đúng cách. Trong một hệ thống công nghiệp phức tạp, một sự cố nhỏ ở cáp điều khiển cũng có thể gây ra lỗi nghiêm trọng, ảnh hưởng đến toàn bộ quá trình sản xuất. Do đó, việc lựa chọn và lắp đặt cáp điều khiển chất lượng là yếu tố then chốt để đảm bảo độ tin cậy và hiệu suất của hệ thống.

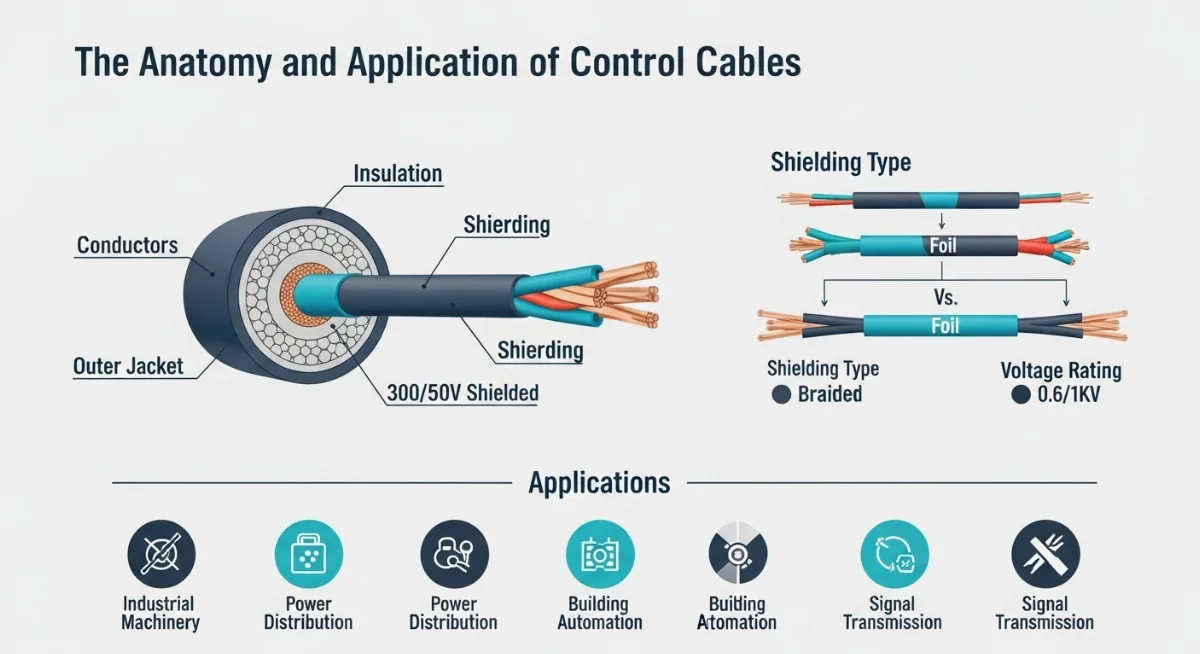

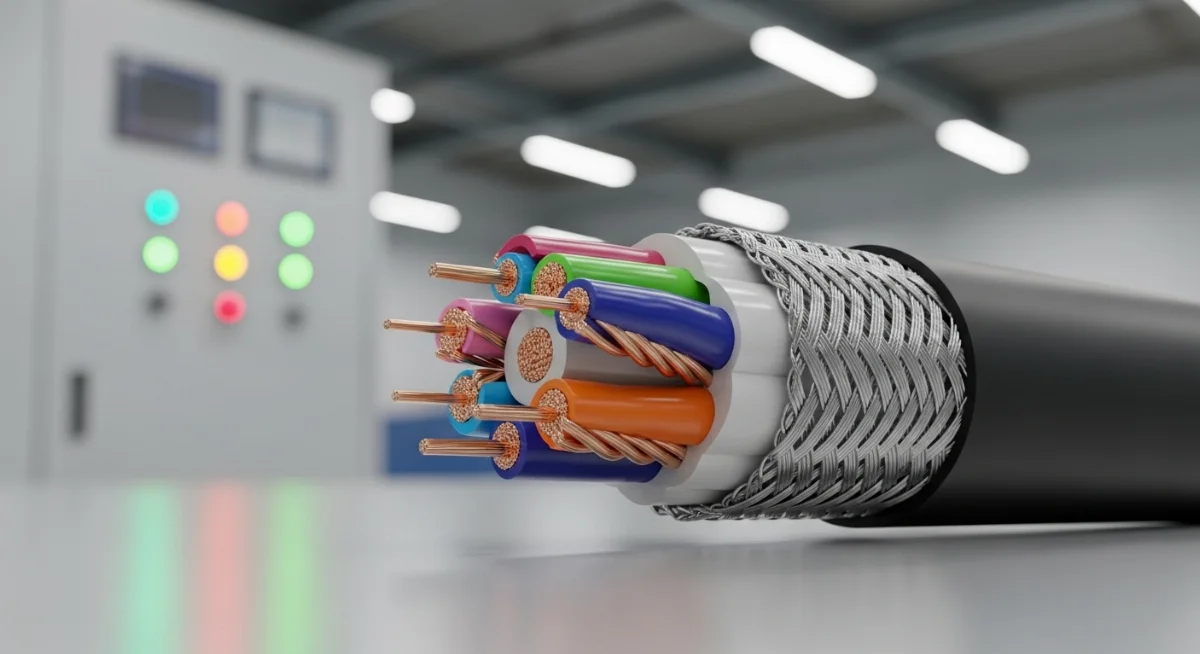

2. Cấu Tạo Cáp Điều Khiển Chi Tiết Từ Trong Ra Ngoài

Để truyền tải tín hiệu một cách ổn định và chống chịu được các tác động từ môi trường, cấu tạo cáp điều khiển được thiết kế rất đặc biệt với nhiều lớp bảo vệ. Dù là cáp điều khiển 300/500V hay cáp điều khiển 0.6/1KV, cấu trúc cơ bản thường bao gồm các thành phần sau:

2.1. Lõi Dẫn Điện – Trái Tim Của Sợi Cáp

Lõi dẫn điện là thành phần quan trọng nhất, chịu trách nhiệm truyền tải tín hiệu. Đối với hầu hết các loại cáp điều khiển hiện nay, đặc biệt là các loại chất lượng cao, lõi dẫn điện thường được làm từ đồng. Đặc điểm của cấu tạo chi tiết, nhất là với những loại cáp điều khiển lõi đồng lõi mềm, bao gồm:

• Vật liệu: Đồng tinh khiết, có khả năng dẫn điện tốt và độ bền cơ học cao. Đồng có thể được ủ mềm để tăng tính linh hoạt.
• Số lượng lõi: Cáp điều khiển có thể có từ 2 lõi đến hàng chục lõi, tùy thuộc vào số lượng tín hiệu cần truyền tải. Các lõi thường được đánh số hoặc mã màu để dễ dàng nhận diện khi đấu nối.
• Tiết diện: Thường có tiết diện nhỏ, phổ biến từ 0.5mm² đến 2.5mm² do chỉ truyền tín hiệu hoặc dòng điện nhỏ. Tiết diện lớn hơn có thể dùng cho các ứng dụng cần dòng tải cao hơn một chút.
• Kết cấu: Lõi có thể là dạng sợi đơn (solid) hoặc dạng xoắn nhiều sợi nhỏ (stranded). Lõi xoắn có độ mềm dẻo cao hơn, dễ uốn cong và chịu được rung động tốt hơn, phù hợp cho các ứng dụng di động hoặc nơi không gian hạn chế.

2.2. Lớp Cách Điện – Đảm Bảo An Toàn Điện

Mỗi lõi dẫn điện sẽ được bao bọc bởi một lớp cách điện riêng biệt. Lớp này có nhiệm vụ ngăn chặn sự rò rỉ điện giữa các lõi và giữa lõi với môi trường bên ngoài, đảm bảo an toàn cho người sử dụng và thiết bị. Các vật liệu cách điện phổ biến bao gồm:

• PVC (Polyvinyl Chloride): Phổ biến, chi phí thấp, khả năng cách điện tốt và chống ẩm hiệu quả.
• XLPE (Cross-linked Polyethylene): Có tính chất điện và cơ học vượt trội hơn PVC, chịu nhiệt tốt hơn, thích hợp cho các môi trường khắc nghiệt.
• PE (Polyethylene): Thường được dùng cho cáp tín hiệu tần số cao.

2.3. Lớp Bọc Lót và Lớp Chống Nhiễu – Lá Chắn Tin Cậy

Sau khi các lõi được cách điện và xoắn lại với nhau, chúng thường được bọc thêm một lớp bọc lót (filling) để giữ cho cấu trúc cáp tròn đều và tăng cường độ bền cơ học. Đặc biệt quan trọng là lớp chống nhiễu, đây là điểm khác biệt lớn giúp phân biệt cáp điều khiển có lưới và không có lưới:

• Lớp Chống Nhiễu (Shielding): Thường là lớp lưới bện bằng đồng (braided shield) hoặc băng nhôm (aluminum foil shield), hoặc kết hợp cả hai. Lớp này có chức năng tạo ra một "lồng Faraday" xung quanh các lõi dẫn, bảo vệ tín hiệu bên trong khỏi nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ các nguồn bên ngoài (ví dụ: động cơ, đường dây điện lực). Lớp chống nhiễu đặc biệt quan trọng trong các môi trường công nghiệp có nhiều thiết bị phát xạ điện từ, nơi các loại cáp điều khiển chống nhiễu có lưới phát huy tối đa hiệu quả.
• Cách phân biệt cáp điều khiển có chống nhiễu và không chống nhiễu: Cáp chống nhiễu thường có đường kính lớn hơn một chút và khi cắt ngang sẽ thấy rõ lớp lưới hoặc băng kim loại bên dưới lớp vỏ bọc ngoài. Cáp không chống nhiễu sẽ không có lớp này, chỉ có các lõi dẫn được cách điện và lớp vỏ bọc ngoài; đây chính là nhóm cáp điều khiển không chống nhiễu thường dùng trong môi trường ít nhiễu.

2.4. Lớp Vỏ Bọc Ngoài – Bảo Vệ Toàn Diện

Lớp vỏ bọc ngoài là lớp cuối cùng, có nhiệm vụ bảo vệ toàn bộ cấu trúc cáp khỏi các tác động cơ học, hóa chất, độ ẩm và tia UV. Vật liệu phổ biến cho lớp vỏ bọc này là PVC hoặc LSZH (Low Smoke Zero Halogen) – loại vật liệu ít khói và không phát sinh khí độc khi cháy, rất quan trọng trong các công trình công cộng hoặc nơi yêu cầu an toàn cháy nổ cao. Trong những môi trường ngoài trời khắc nghiệt, các loại cáp điều khiển chống cháy chống tia UV với vỏ bọc chuyên dụng sẽ giúp tăng tuổi thọ và độ an toàn cho hệ thống.

3. Phân Loại Cáp Điều Khiển Phổ Biến Hiện Nay

Thị trường cáp điều khiển rất đa dạng, với nhiều loại được thiết kế cho các mục đích và môi trường khác nhau. Việc phân loại cáp điều khiển giúp người dùng dễ dàng lựa chọn sản phẩm phù hợp nhất.

3.1. Phân Loại Theo Điện Áp Định Mức: Cáp Điều Khiển 300/500V & 0.6/1KV

Đây là cách phân loại phổ biến nhất và rất quan trọng, đặc biệt khi nhắc đến cáp điều khiển 300/500V và cáp điều khiển 0.6/1KV. Điện áp định mức cho biết khả năng chịu đựng điện áp tối đa của cáp trong điều kiện hoạt động bình thường:

• Cáp điều khiển 300/500V: Là loại cáp được thiết kế để hoạt động trong các hệ thống có điện áp danh định Uo/U là 300V giữa dây dẫn và đất, và 500V giữa các dây dẫn với nhau. Loại cáp này thường được dùng cho các mạch điều khiển tín hiệu, mạch điều khiển phụ trợ trong các hệ thống điện dân dụng, công nghiệp nhẹ, hoặc các thiết bị có yêu cầu điện áp thấp. Cáp điều khiển 300/500V dùng cho thiết bị nào? Chúng phổ biến trong các tủ điện nhỏ, hệ thống báo cháy, camera giám sát, cảm biến và các thiết bị tự động hóa quy mô nhỏ.
• Cáp điều khiển 0.6/1KV: Loại cáp này có điện áp danh định Uo/U là 0.6KV (600V) giữa dây dẫn và đất, và 1KV (1000V) giữa các dây dẫn với nhau. Đây là loại cáp có khả năng chịu điện áp cao hơn, thường được sử dụng trong các hệ thống điện công nghiệp nặng, các nhà máy lớn, trạm biến áp, hoặc những nơi yêu cầu truyền tín hiệu ở khoảng cách xa hơn và có nguy cơ nhiễu cao hơn.

So sánh cáp điều khiển 300/500V và 0.6/1KV: Điểm khác biệt chính là khả năng chịu đựng điện áp. Cáp 0.6/1KV có lớp cách điện và vỏ bọc dày hơn, chắc chắn hơn để đảm bảo an toàn ở điện áp cao hơn. Do đó, cáp 0.6/1KV thường có giá thành cao hơn và kích thước lớn hơn một chút so với cáp 300/500V có cùng số lõi và tiết diện.

3.2. Phân Loại Theo Cấu Trúc Chống Nhiễu: Cáp Có Lưới và Không Lưới

Như đã đề cập trong phần cấu tạo, cáp điều khiển có thể được chia thành:

• Cáp điều khiển có lưới chống nhiễu: Được trang bị lớp lưới đồng bện hoặc băng nhôm, giúp bảo vệ tín hiệu truyền tải khỏi nhiễu điện từ. Rất cần thiết trong môi trường công nghiệp có nhiều thiết bị điện tử, động cơ, biến tần gây nhiễu.
• Cáp điều khiển không có lưới chống nhiễu: Không có lớp bảo vệ chống nhiễu. Phù hợp cho các môi trường ít nhiễu hoặc khi tín hiệu truyền tải không quá nhạy cảm.

3.3. Phân Loại Theo Vật Liệu Lõi Dẫn

Đa số cáp điều khiển hiện nay sử dụng lõi đồng do đặc tính dẫn điện và độ bền vượt trội. Tuy nhiên, một số loại cáp đặc biệt có thể sử dụng hợp kim hoặc các vật liệu khác tùy theo yêu cầu cụ thể.

3.4. Phân Loại Theo Đặc Tính Chống Cháy, Chống Nhiễu

• Cáp điều khiển chống cháy: Sử dụng vật liệu LSZH cho vỏ bọc, giúp hạn chế khói và không phát sinh khí độc khi có hỏa hoạn, bảo vệ an toàn cho người và tài sản.
• Cáp điều khiển chống nhiễu: Như đã mô tả, đây là các loại cáp có thêm lớp bện hoặc băng kim loại để loại bỏ nhiễu điện từ.
• Cáp điều khiển lõi đồng: Đề cập đến vật liệu lõi, phổ biến nhất và được đánh giá cao về hiệu suất.

4. Các Tiêu Chuẩn Quan Trọng Của Cáp Điều Khiển

Để đảm bảo chất lượng và an toàn, cáp điều khiển phải tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt. Các tiêu chuẩn cáp điều khiển quan trọng bao gồm:

• IEC (International Electrotechnical Commission): Bộ tiêu chuẩn quốc tế phổ biến, đặc biệt là IEC 60502-1 cho cáp điện cách điện đùn và phụ kiện cho điện áp danh định từ 1kV đến 30kV.
• BS (British Standard): Tiêu chuẩn Anh, ví dụ BS 5308 cho cáp tín hiệu và điều khiển.
• ASTM (American Society for Testing and Materials): Tiêu chuẩn Mỹ, thường áp dụng cho vật liệu và phương pháp thử nghiệm.
• TCVN (Tiêu chuẩn Việt Nam): Các tiêu chuẩn quốc gia Việt Nam thường dựa trên các tiêu chuẩn quốc tế và điều chỉnh để phù hợp với điều kiện trong nước.

Đặc biệt, tiêu chuẩn sản xuất cáp điều khiển 0.6/1KV thường phải tuân thủ các yêu cầu khắt khe hơn về độ dày lớp cách điện, vật liệu vỏ bọc và khả năng chịu nhiệt, đảm bảo an toàn tối đa cho các hệ thống điện áp cao.

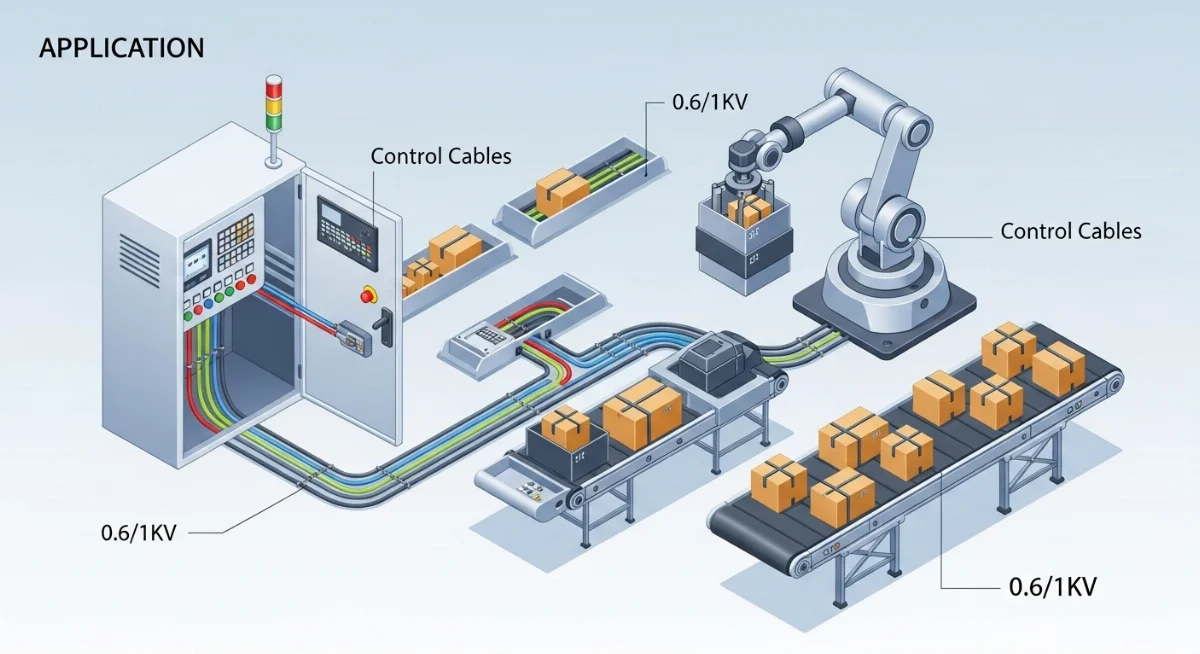

5. Ứng Dụng Đa Dạng Của Cáp Điều Khiển Trong Thực Tế

Nhờ khả năng truyền tải tín hiệu ổn định và độ bền cao, ứng dụng cáp điều khiển là vô cùng rộng rãi. Chúng đóng vai trò cốt lõi trong nhiều lĩnh vực, đặc biệt là trong các hệ thống tự động hóa và công nghiệp hiện đại.

• Hệ thống tự động hóa và tủ điện: Đây là lĩnh vực ứng dụng trọng tâm. Ứng dụng cáp điều khiển trong hệ thống tự động hóa và tủ điện bao gồm việc kết nối PLC (Programmable Logic Controller) với các cảm biến, bộ truyền động, van điều khiển, thiết bị đo lường và các thành phần khác. Chúng đảm bảo tín hiệu được truyền tải chính xác, giúp hệ thống hoạt động nhịp nhàng và hiệu quả. Các loại cáp điều khiển 300/500V dùng cho thiết bị nào thường thấy trong các mạch điều khiển nội bộ tủ điện, kết nối các module I/O, rơ le, công tắc.
• Ngành công nghiệp sản xuất: Từ nhà máy thép, xi măng đến dệt may, thực phẩm – đồ uống, cáp điều khiển là sợi dây liên kết các thiết bị trong dây chuyền sản xuất, điều khiển robot, băng tải, máy móc CNC. Ứng dụng cáp điều khiển trong công nghiệp giúp tự động hóa các quy trình, tăng năng suất và giảm thiểu sai sót.
• Hệ thống HVAC (Heating, Ventilation, and Air Conditioning): Cáp điều khiển được dùng để kết nối các cảm biến nhiệt độ, độ ẩm, van điều tiết và bộ điều khiển trung tâm, giúp điều hòa không khí và thông gió trong các tòa nhà.
• Hệ thống an ninh và giám sát: Kết nối camera an ninh, cảm biến chuyển động, hệ thống báo động với trung tâm điều khiển.
• Hệ thống truyền tải và phân phối điện: Ngoài vai trò trong điều khiển, cáp điều khiển cũng được sử dụng trong các trạm biến áp, nhà máy điện để truyền tín hiệu giám sát, điều khiển các thiết bị đóng cắt, bảo vệ.
• Giao thông vận tải: Trong hệ thống đèn giao thông, đường sắt, cảng biển, cáp điều khiển đảm bảo các tín hiệu vận hành và an toàn được truyền đi một cách chính xác.
• Tòa nhà thông minh: Điều khiển hệ thống chiếu sáng, rèm cửa tự động, thang máy, hệ thống quản lý tòa nhà (BMS).

6. Hướng Dẫn Lựa Chọn Cáp Điều Khiển Phù Hợp Nhu Cầu

Việc lựa chọn đúng loại cáp điều khiển không chỉ giúp hệ thống hoạt động ổn định mà còn tiết kiệm chi phí và đảm bảo an toàn. Dưới đây là các yếu tố cần cân nhắc:

• Điện áp định mức: Xác định điện áp tối đa mà cáp phải chịu. Sử dụng cáp điều khiển 300/500V cho các mạch điều khiển thông thường, và cáp điều khiển 0.6/1KV cho các ứng dụng yêu cầu điện áp cao hơn.
• Số lõi và tiết diện: Phụ thuộc vào số lượng tín hiệu cần truyền và dòng điện tối đa. Luôn chọn số lõi dư ra một chút để dự phòng.
• Môi trường lắp đặt:
  • Chống nhiễu: Nếu môi trường có nhiều thiết bị điện từ gây nhiễu, hãy chọn cáp có lưới chống nhiễu để đảm bảo tín hiệu không bị suy hao hay sai lệch.
  • Chống cháy/ít khói: Đối với các công trình công cộng, bệnh viện, trường học, hay những nơi yêu cầu an toàn cháy nổ cao, cáp có vỏ bọc LSZH là lựa chọn tối ưu.
  • Chống dầu, hóa chất, UV: Trong môi trường khắc nghiệt, cần chọn cáp có vỏ bọc chuyên dụng.
• Độ mềm dẻo: Cáp có lõi xoắn (stranded) phù hợp cho các ứng dụng di chuyển, uốn cong nhiều. Cáp lõi đơn (solid) thích hợp cho lắp đặt cố định.
• Thương hiệu và chất lượng: Ưu tiên các nhà sản xuất uy tín, có chứng nhận chất lượng rõ ràng. Cáp điều khiển 300/500V loại nào tốt nhất hiện nay? Các thương hiệu như Cadivi, LS Vina, Samwon, Sangjin hay Lapp Kabel đều là những lựa chọn được đánh giá cao trên thị trường về độ bền và hiệu suất. Khi lựa chọn, bạn cũng nên quan tâm đến các dòng sản phẩm đã được thiết kế riêng cho từng nhu cầu, chẳng hạn như cáp điều khiển chống cháy chống tia UV cho ngoại thất hay khu vực yêu cầu an toàn cao.

7. Giá Cáp Điều Khiển Và Địa Chỉ Mua Uy Tín

Giá cáp điều khiển 300/500V hay giá cáp điều khiển 0.6/1KV phụ thuộc vào nhiều yếu tố như số lõi, tiết diện, vật liệu lõi, có chống nhiễu hay không, thương hiệu và cả thời điểm mua hàng. Cáp có nhiều lõi, tiết diện lớn, có lớp chống nhiễu hay vỏ bọc LSZH thường sẽ có giá cao hơn. Để có được báo giá chính xác, bạn nên liên hệ trực tiếp với các nhà cung cấp uy tín.

Vậy mua cáp điều khiển 0.6/1KV ở đâu hay các loại cáp khác ở đâu để đảm bảo chất lượng và giá cả cạnh tranh? Bạn nên tìm đến các đại lý phân phối chính thức của các thương hiệu lớn, hoặc các công ty chuy&ec;n cung cấp thiết bị điện công nghiệp có uy tín lâu năm trên thị trường. Hãy yêu cầu xem các chứng chỉ chất lượng (CO, CQ) để đảm bảo sản phẩm chính hãng và đạt tiêu chuẩn.

8. Kết Luận

Cáp điều khiển, dù là cáp điều khiển 300/500V hay cáp điều khiển 0.6/1KV, đều là một phần không thể thiếu trong mọi hệ thống tự động hóa và điều khiển hiện đại. Hy vọng qua bài viết này, bạn đã có cái nhìn tổng quan và sâu sắc về cáp điều khiển là gì, cấu tạo, phân loại cũng như những ứng dụng quan trọng của chúng. Việc hiểu rõ về cáp điều khiển sẽ giúp bạn đưa ra những quyết định đúng đắn khi lựa chọn sản phẩm, từ đó xây dựng một hệ thống hoạt động ổn định, an toàn và hiệu quả tối ưu.

Đừng ngần ngại tìm hiểu kỹ lưỡng về các thông số kỹ thuật và tham khảo ý kiến chuyên gia để chọn được loại cáp điều khiển tốt nhất cho dự án của mình.
