Cáp điều khiển đóng vai trò cốt lõi trong mọi hệ thống tự động hóa, đảm bảo truyền tải tín hiệu và điều khiển chính xác. Bài viết này sẽ đi sâu vào cấu tạo, phân loại, ứng dụng thực tế và cách lựa chọn cáp điều khiển tối ưu cho từng nhu cầu. Hiểu rõ về loại cáp điều khiển quan trọng này sẽ giúp bạn tối ưu hóa hiệu suất và độ tin cậy của hệ thống.

1. Cáp Điều Khiển Là Gì? Khái Niệm Cơ Bản Về Cáp Tín Hiệu

Trong thế giới của điện tử và tự động hóa, cáp điều khiển là một thành phần không thể thiếu, đóng vai trò như "dây thần kinh" kết nối các thiết bị, cảm biến và hệ thống điều khiển với nhau. Vậy cáp điều khiển là gì? Về cơ bản, nó là một loại cáp tín hiệu chuyên dụng được thiết kế để truyền tải các tín hiệu điều khiển, dữ liệu, hoặc dòng điện c&ó; cường độ nhỏ đến trung bình, đảm bảo hoạt động ổn định và chính xác của hệ thống.

Không giống như cáp động lực thường dùng để truyền tải năng lượng điện áp cao và dòng điện lớn, dây cáp điều khiển tập trung vào việc truyền dẫn thông tin. Điều này đòi hỏi chúng phải có khả năng chống nhiễu tốt và độ tin cậy cao, đặc biệt trong môi trường công nghiệp đầy thách thức. Từ các hệ thống tự động hóa nhà máy, dây chuyền sản xuất, đến các thiết bị đo lường và giám sát, control cable (tên tiếng Anh của cáp điều khiển) là yếu tố then chốt giúp mọi thứ vận hành trơn tru và hiệu quả.

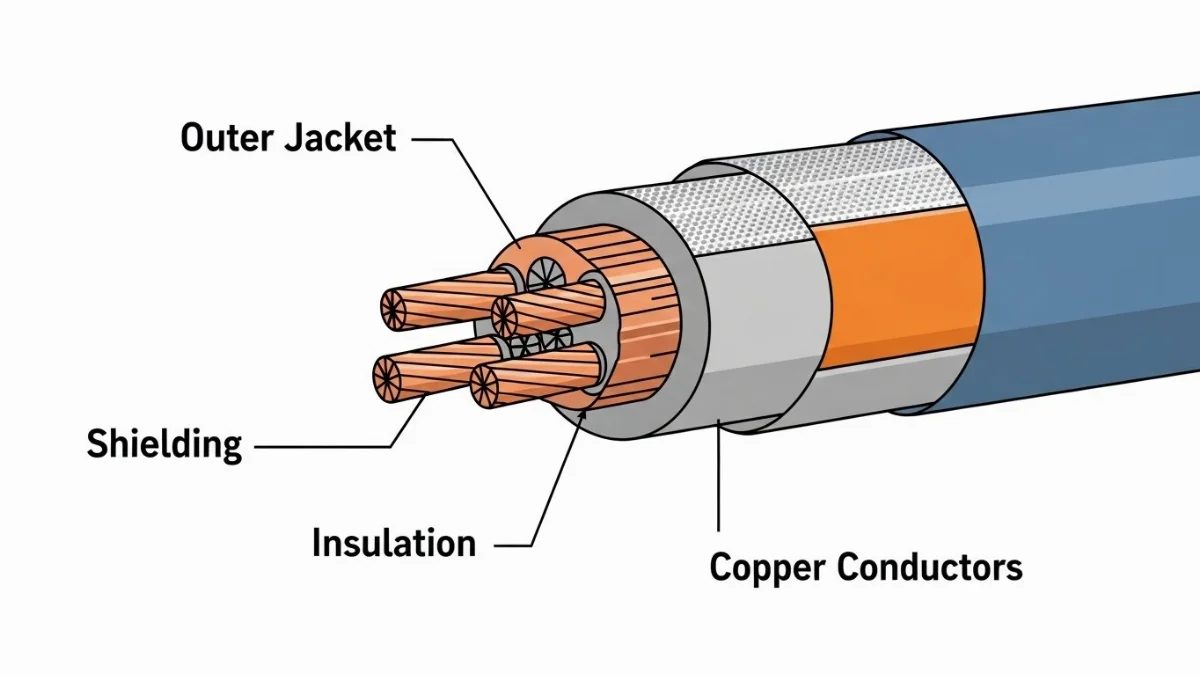

2. Cấu Tạo Của Cáp Điều Khiển: Từ Lõi Dẫn Đến Lớp Bảo Vệ

Để đảm bảo khả năng truyền tải tín hiệu hiệu quả và bền bỉ, cấu tạo của cáp điều khiển được thiết kế khá phức tạp với nhiều lớp khác nhau. Mỗi lớp đều c&ó; một chức năng riêng biệt, góp phần vào hiệu suất tổng thể của dây cáp điều khiển. Dưới đây là các thành phần chính:

1. Lõi dẫn (Conductor): Đây là phần quan trọng nhất, chịu trách nhiệm truyền tải tín hiệu điện. Lõi dẫn thường được làm từ đồng (cu) tinh khiết, c&ó; thể là dạng sợi đơn hoặc nhiều sợi xoắn lại với nhau (bện). Đồng c&ó; khả năng dẫn điện tốt và dẻo dai, lý tưởng cho việc truyền tín hiệu. Số lượng lõi dẫn rất đa dạng, từ 2 lõi đến hàng chục lõi tùy thuộc vào nhu cầu sử dụng.
2. Lớp cách điện (Insulation): Bao bọc quanh mỗi lõi dẫn là lớp cách điện. Vật liệu cách điện phổ biến bao gồm PVC (Polyvinyl Chloride), XLPE (Cross-linked Polyethylene), PE (Polyethylene) hoặc EPR (Ethylene Propylene Rubber). Lớp cách điện này c&ó; nhiệm vụ ngăn chặn sự rò rỉ điện giữa các lõi và giữa lõi với môi trường bên ngoài, đảm bảo an toàn và hiệu quả truyền tín hiệu.
3. Lớp bọc tổng (Inner Sheath/Binder): Đối với các loại cáp điều khiển c&ó; nhiều lõi, sau khi các lõi được xoắn lại với nhau, chúng thường được bao bọc bởi một lớp vỏ tổng bên trong. Lớp này giúp cố định cấu trúc của các lõi, tăng cường độ bền cơ học và tạo hình tròn đều cho sợi cáp.
4. Lớp chống nhiễu (Shield/Screen) – Tùy chọn: Đây là một đặc điểm quan trọng của cáp điều khiển chống nhiễu. Lớp chống nhiễu thường là một lớp lá nhôm (Al-foil), lưới đồng bện (braided copper screen) hoặc kết hợp cả hai. Chức năng chính là bảo vệ tín hiệu bên trong khỏi các tác động của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài, đảm bảo tín hiệu được truyền tải một cách sạch sẽ và ổn định. Điều này đặc biệt cần thiết trong các ứng dụng tự động hóa công nghiệp nơi c&ó; nhiều thiết bị phát xạ nhiễu.
5. Lớp vỏ bọc ngoài (Outer Sheath): Là lớp bảo vệ cuối cùng của dây cáp điều khiển. Vỏ bọc ngoài thường được làm từ PVC hoặc PE, tùy thuộc vào môi trường lắp đặt. Lớp này c&ó; nhiệm vụ bảo vệ các thành phần bên trong khỏi các tác động cơ học (va đập, kéo căng), hóa học (dầu, hóa chất), và các yếu tố môi trường (nước, tia UV, nhiệt độ). Màu sắc của vỏ bọc ngoài cũng thường được quy định theo tiêu chuẩn để dễ dàng nhận biết.

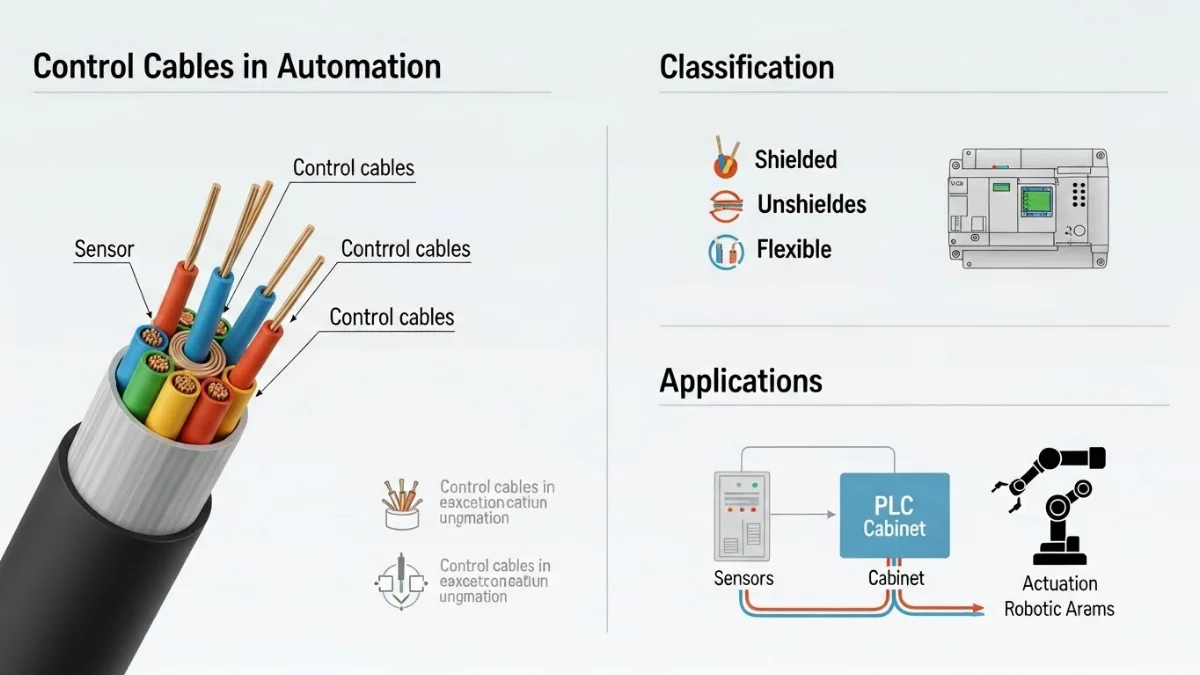

3. Phân Loại Cáp Điều Khiển Phổ Biến Hiện Nay

Thị trường cáp điều khiển rất đa dạng, được phân loại dựa trên nhiều tiêu chí khác nhau để đáp ứng mọi yêu cầu của hệ thống tự động hóa công nghiệp. Để c&ó; cái nhìn toàn diện về Tổng hợp cáp tín hiệu, việc hiểu rõ các loại cáp điều khiển sẽ giúp bạn đưa ra lựa chọn chính xác nhất.

3.1. Phân loại theo cấu tạo lõi và c&ó;/không chống nhiễu

• Cáp điều khiển không chống nhiễu: Loại dây cáp điều khiển này không c&ó; lớp bọc chống nhiễu. Chúng phù hợp cho các ứng dụng trong môi trường ít nhiễu điện từ, hoặc khi tín hiệu truyền tải không quá nhạy cảm với nhiễu. Giá thành thường thấp hơn.
• Cáp điều khiển chống nhiễu: Đây là loại cáp tín hiệu (hay còn gọi chung là Cáp chống nhiễu) được trang bị một hoặc nhiều lớp chống nhiễu (lá nhôm, lưới đồng bện). Cáp điều khiển chống nhiễu cực kỳ quan trọng trong môi trường công nghiệp c&ó; nhiều nguồn gây nhiễu như động cơ lớn, biến tần, đường dây điện cao áp. Lớp chống nhiễu giúp bảo vệ tín hiệu truyền tải, ngăn chặn sự suy giảm hoặc sai lệch do nhiễu điện từ.

3.2. Phân loại theo số lõi dẫn

Số lượng lõi là một trong những yếu tố cơ bản để phân loại cáp điều khiển, từ đó quyết định số lượng tín hiệu mà cáp c&ó; thể truyền tải đồng thời. Các loại phổ biến bao gồm:

• Cáp điều khiển 2 lõi, 3 lõi, 4 lõi: Thường được dùng cho các ứng dụng cơ bản như cấp nguồn cho thiết bị nhỏ, tín hiệu điều khiển bật/tắt, hoặc các cảm biến đơn giản.
• Cáp điều khiển 5 lõi, 7 lõi, 8 lõi: Phù hợp cho việc truyền tải nhiều tín hiệu điều khiển hơn, ví dụ như trong các hệ thống PLC, rơ-le điều khiển, hoặc các cảm biến c&ó; đầu ra phức tạp.
• Cáp điều khiển 10 lõi, 12 lõi, 16 lõi, 24 lõi, 30 lõi, 37 lõi: Dành cho các hệ thống phức tạp, yêu cầu truyền tải đồng thời rất nhiều tín hiệu, chẳng hạn như trong các tủ điều khiển lớn, hệ thống DCS, hoặc các ứng dụng đo lường đa kênh.
• Cáp điều khiển nhiều lõi khác: C&ó; thể lên đến 61 lõi hoặc hơn, tùy theo yêu cầu đặc thù của từng dự án.

3.3. Phân loại theo vật liệu vỏ bọc và đặc tính khác

• Cáp vỏ PVC: Phổ biến nhất, giá thành phải chăng, phù hợp cho nhiều ứng dụng trong nhà và ngoài trời thông thường.
• Cáp vỏ PE/XLPE: Bền hơn, chống chịu hóa chất, nhiệt độ và tia UV tốt hơn PVC, thường dùng cho môi trường khắc nghiệt hơn.
• Cáp chống cháy/ít khói không halogen (LSZH): Được sử dụng trong các khu vực công cộng, tòa nhà cao tầng yêu cầu an toàn cháy nổ cao, không phát sinh khí độc khi cháy.
• Cáp chịu dầu: C&ó; khả năng chống chịu dầu mỡ, hóa chất trong môi trường sản xuất.
• Cáp tín hiệu xoắn đôi (twisted pair): Các cặp lõi được xoắn lại với nhau giúp giảm nhiễu nội bộ, thường thấy trong các loại cáp tín hiệu truyền thông như CAT5/6.

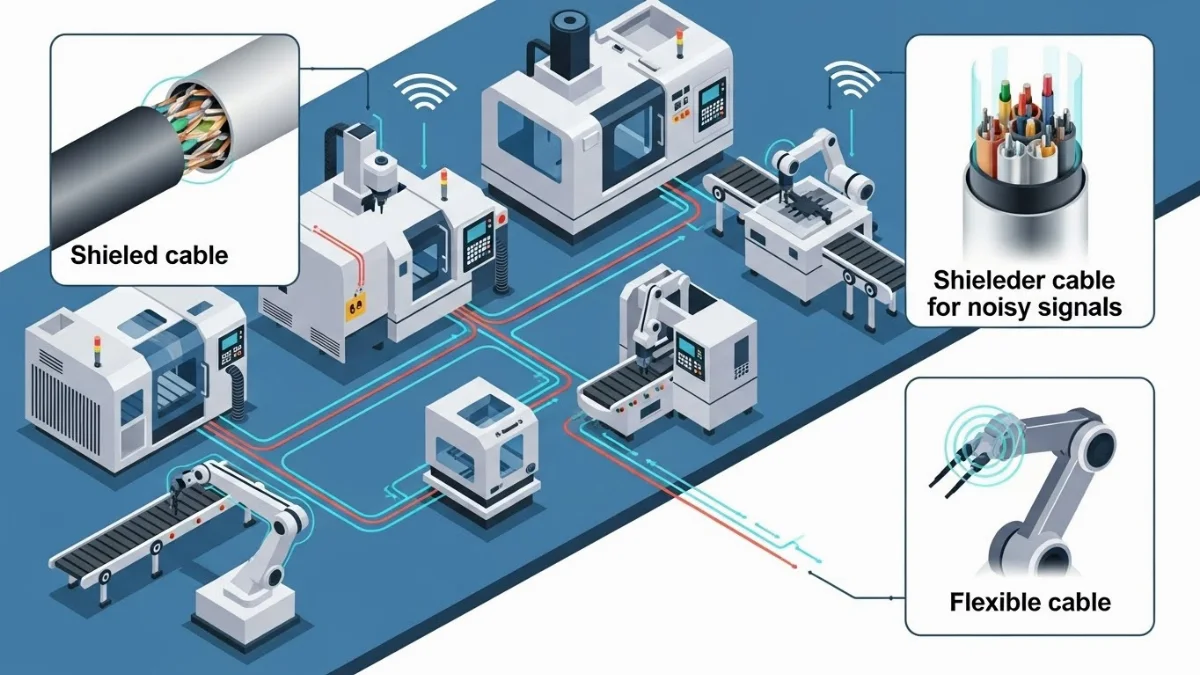

4. Ứng Dụng Của Cáp Điều Khiển Trong Tự Động Hóa Công Nghiệp

Ứng dụng của cáp điều khiển trong tự động hóa là vô cùng rộng lớn và đa dạng, đóng vai trò không thể thiếu trong hầu hết các ngành công nghiệp hiện đại. Từ việc truyền tải dữ liệu, tín hiệu điều khiển đến cấp nguồn cho các cảm biến, dây cáp điều khiển là cầu nối giúp các hệ thống hoạt động nhịp nhàng và hiệu quả. Dưới đây là một số ứng dụng tiêu biểu:

4.1. Trong hệ thống điều khiển và giám sát

• Hệ thống PLC/DCS: Cáp điều khiển là thành phần thiết yếu để kết nối bộ điều khiển logic khả trình (PLC) hoặc hệ thống điều khiển phân tán (DCS) với các thiết bị trường như cảm biến, van, động cơ, công tắc. Chúng truyền tải tín hiệu đầu vào (input) từ cảm biến đến PLC và tín hiệu đầu ra (output) từ PLC đến các thiết bị chấp hành, thực hiện lệnh điều khiển.
• Hệ thống SCADA: Trong các hệ thống giám sát, điều khiển và thu thập dữ liệu (SCADA), cáp tín hiệu đóng vai trò truyền tải dữ liệu từ các thiết bị đo l&ường tại hiện trường về trung tâm điều khiển để phân tích và ra quyết định.
• Kết nối cảm biến và thiết bị đo: Các loại cảm biến nhiệt độ, áp suất, lưu lượng, vị trí... đều cần cáp điều khiển để truyền tín hiệu analog hoặc digital về bộ điều khiển. Đối với các tín hiệu nhạy cảm, cáp điều khiển chống nhiễu là lựa chọn tối ưu.

4.2. Trong các ngành công nghiệp cụ thể

• Sản xuất và chế tạo: Trong các dây chuyền sản xuất tự động, robot công nghiệp, cáp điều khiển được dùng để kết nối các bộ phận cơ khí với hệ thống điều khiển trung tâm, đảm bảo các thao tác được thực hiện chính xác và đồng bộ.
• Năng lượng (điện lực, dầu khí): Được sử dụng trong các trạm biến áp, nhà máy điện, dàn khoan để truyền tín hiệu từ các thiết bị bảo vệ, đo lường đến trung tâm điều khiển, giám sát hoạt động và cảnh báo sự cố.
• Tòa nhà thông minh và hệ thống HVAC: Kết nối các cảm biến nhiệt độ, độ ẩm, van điều tiết, quạt thông gió trong hệ thống điều hòa không khí (HVAC) và các hệ thống quản lý tòa nhà (BMS).
• Giao thông vận tải: Trong các hệ thống tín hiệu đường sắt, đèn giao thông, hệ thống kiểm soát xe cộ.
• Hàng hải và tàu biển: Cáp điều khiển chuyên dụng chịu được môi trường khắc nghiệt, chống nước, chống ăn mòn để điều khiển các hệ thống trên tàu.

C&ó; thể thấy, cáp điều khiển là mạch máu của tự động hóa công nghiệp, là yếu tố then chốt quyết định hiệu suất, độ an toàn và độ tin cậy của toàn bộ hệ thống.

5. Cách Lựa Chọn Cáp Điều Khiển Phù Hợp Với Nhu Cầu Sử Dụng

Việc lựa chọn đúng loại cáp điều khiển không chỉ ảnh hưởng đến hiệu suất và độ bền của hệ thống mà còn tác động trực tiếp đến chi phí đầu tư và vận hành. Dưới đây là những yếu tố quan trọng cần cân nhắc khi bạn tìm kiếm dây cáp điều khiển phù hợp (tham khảo thêm về Cách chọn cáp tín hiệu):

5.1. Môi trường lắp đặt

• Trong nhà/Ngoài trời: Cáp ngoài trời cần c&ó; vỏ bọc chịu được tia UV, nhiệt độ khắc nghiệt, độ ẩm và khả năng chống thấm nước. Cáp trong nhà c&ó; thể dùng loại thông thường hơn.
• Nhiệt độ hoạt động: Mỗi loại cáp c&ó; dải nhiệt độ hoạt động giới hạn. Hãy chọn cáp c&ó; thể chịu được nhiệt độ cao nhất và thấp nhất của môi trường.
• Hóa chất, dầu mỡ: Nếu môi trường c&ó; nhiều hóa chất, dầu mỡ, cần chọn cáp điều khiển c&ó; vỏ bọc chuyên dụng chống ăn mòn.
• Môi trường c&ó; nguy cơ cháy nổ: Các khu vực đặc biệt yêu cầu cáp chống cháy, ít khói, không halogen (LSZH) để đảm bảo an toàn.
• Nhiễu điện từ: Nếu c&ó; nhiều thiết bị điện tử, động cơ, biến tần gây nhiễu, bắt buộc phải sử dụng cáp điều khiển chống nhiễu để bảo vệ tín hiệu.

5.2. Yêu cầu về tín hiệu và điện áp

• Loại tín hiệu: Tín hiệu analog (4-20mA, 0-10V) hay digital (tín hiệu xung, truyền thông Modbus, Profibus). Tín hiệu analog thường nhạy cảm hơn với nhiễu.
• Điện áp định mức: Đảm bảo cáp điều khiển c&ó; điện áp cách điện phù hợp với điện áp tối đa của hệ thống.
• Số lõi và tiết diện lõi: Xác định số lượng tín hiệu cần truyền để chọn số lõi phù hợp. Tiết diện lõi phải đủ lớn để đảm bảo sụt áp trong giới hạn cho phép và không bị quá nhiệt.
• Chiều dài cáp: Chiều dài cáp ảnh hưởng đến suy hao tín hiệu. Với khoảng cách xa, cần chọn cáp c&ó; chất lượng cao hơn, tiết diện lớn hơn hoặc c&ó; lớp chống nhiễu hiệu quả hơn.

5.3. Tiêu chuẩn và chứng nhận

Ưu tiên các loại cáp điều khiển đạt tiêu chuẩn quốc tế (IEC, BS, VDE, UL) hoặc tiêu chuẩn Việt Nam (TCVN) để đảm bảo chất lượng và an toàn. Các chứng nhận về chất lượng, an toàn cháy nổ cũng là yếu tố quan trọng.

6. Phân Biệt Cáp Điều Khiển Và Cáp Động Lực: Tránh Nhầm Lẫn Quan Trọng

Trong ngành điện, việc phân biệt rõ ràng giữa cáp điều khiển và cáp động lực là cực kỳ quan trọng để đảm bảo an toàn, hiệu suất và tuổi thọ của hệ thống. Mặc dù cả hai đều là dây dẫn điện, nhưng chúng c&ó; mục đích, cấu tạo và ứng dụng rất khác nhau.

6.1. Mục đích sử dụng

• Cáp điều khiển: Mục đích chính là truyền tải tín hiệu điều khiển, dữ liệu, hoặc dòng điện c&ó; cường độ nhỏ đến trung bình (thường dưới 1kV). Chúng là "bộ não" kết nối các thiết bị để trao đổi thông tin và lệnh.
• Cáp động lực: Mục đích chính là truyền tải năng lượng điện áp cao và dòng điện lớn (thường từ 0.6/1kV trở lên, đến vài chục kV). Chúng là "mạch máu" cung cấp năng lượng cho toàn bộ hệ thống hoạt động.

6.2. Cấu tạo và đặc tính kỹ thuật

• Điện áp định mức: Cáp điều khiển thường c&ó; điện áp định mức thấp hơn (ví dụ: 300/500V, 450/750V). Cáp động lực c&ó; điện áp định mức cao hơn nhiều (ví dụ: 0.6/1kV, 3.6/6kV, 6/10kV...).
• Tiết diện lõi dẫn: Lõi dẫn của cáp điều khiển thường c&ó; tiết diện nhỏ hơn (từ 0.5mm² đến 10mm²), trong khi lõi dẫn của cáp động lực thường c&ó; tiết diện lớn hơn nhiều (từ 1.5mm² đến hàng trăm mm²) để tải dòng điện lớn.
• Số lõi: Cáp điều khiển thường c&ó; nhiều lõi hơn (từ 2 lõi đến 61 lõi hoặc hơn) để truyền tải đa dạng tín hiệu. Cáp động lực thường chỉ c&ó; 1, 2, 3 hoặc 4 lõi.
• Lớp chống nhiễu: Cáp điều khiển rất chú trọng đến khả năng chống nhiễu và thường c&ó; lớp chống nhiễu (lưới đồng, lá nhôm) để bảo vệ tín hiệu. Cáp động lực ít khi c&ó; lớp chống nhiễu theo cách này, thay vào đó tập trung vào khả năng cách điện và chịu tải.
• Vỏ bọc: Vỏ bọc của cáp động lực thường dày và chắc chắn hơn để chịu được lực cơ học và điện áp cao.

Việc nhầm lẫn hai loại cáp này c&ó; thể dẫn đến những hậu quả nghiêm trọng như hỏng hóc thiết bị, cháy nổ, hoặc mất an toàn cho người vận hành. Do đó, luôn luôn cần kiểm tra kỹ thông số kỹ thuật và mục đích sử dụng trước khi lắp đặt.

7. Bảng Giá Cáp Điều Khiển Mới Nhất Và Những Lưu Ý Khi Mua

Giá thành của cáp điều khiển là một yếu tố quan trọng khi lập kế hoạch dự án. Bảng giá cáp điều khiển mới nhất c&ó; thể dao động khá nhiều tùy thuộc vào nhiều yếu tố. Để c&ó; được mức giá tốt nhất và lựa chọn sản phẩm chất lượng, bạn cần nắm rõ các điểm sau:

7.1. Các yếu tố ảnh hưởng đến giá cáp điều khiển

• Thương hiệu: Các thương hiệu lớn, uy tín trên thị trường (như Cadivi, LS Vina, Samwon, Alantek, Belden...) thường c&ó; giá cao hơn nhưng đổi lại là chất lượng đảm bảo và độ bền cao.
• Số lượng lõi và tiết diện lõi: Càng nhiều lõi và tiết diện lõi càng lớn thì giá thành càng cao.
• C&ó; chống nhiễu hay không: Cáp điều khiển chống nhiễu (c&ó; lớp bọc chống nhiễu) sẽ đắt hơn loại không chống nhiễu do cấu tạo phức tạp hơn và vật liệu bổ sung.
• Chất liệu vỏ bọc: Vỏ PVC thường rẻ hơn vỏ PE/XLPE, và các loại vỏ chuyên dụng như chống cháy, chịu dầu sẽ c&ó; giá cao hơn nữa.
• Độ dài: Giá thường được tính theo mét, mua số lượng lớn c&ó; thể c&ó; chiết khấu.
• Biến động giá nguyên liệu: Giá đồng (cu) và các nguyên liệu khác trên thị trường thế giới ảnh hưởng trực tiếp đến giá thành sản xuất cáp.

7.2. Lưu ý khi mua cáp điều khiển

• Xác định rõ nhu cầu: Trước khi mua, hãy xác định chính xác môi trường sử dụng, loại tín hiệu, số lõi, tiết diện và yêu cầu chống nhiễu để tránh mua sai loại cáp.
• Kiểm tra thông số kỹ thuật: Luôn yêu cầu nhà cung cấp cung cấp đầy đủ thông số kỹ thuật, chứng chỉ chất lượng (CO, CQ) để đảm bảo sản phẩm đúng với cam kết.
• So sánh giá từ nhiều nhà cung cấp: Không nên vội vàng mua ở một nơi duy nhất. Hãy tham khảo bảng giá cáp điều khiển mới nhất từ ít nhất 2-3 nhà cung cấp uy tín để c&ó; cái nhìn tổng quan và lựa chọn được mức giá hợp lý nhất.
• Chọn nhà cung cấp uy tín: Mua dây cáp điều khiển từ các đại lý, nhà phân phối chính thức để tránh hàng giả, hàng kém chất lượng, đảm bảo chế độ bảo hành và hỗ trợ kỹ thuật.
• Xem xét chi phí tổng thể: Đừng chỉ nhìn vào giá ban đầu. Cáp rẻ tiền nhưng chất lượng kém c&ó; thể dẫn đến hỏng hóc hệ thống, chi phí sửa chữa cao hơn và gián đoạn sản xuất. Đầu tư vào cáp điều khiển chất lượng là đầu tư vào sự ổn định lâu dài.

8. Kết Luận: Tầm Quan Trọng Của Cáp Điều Khiển Trong Thế Giới Hiện Đại

Như chúng ta đã tìm hiểu, cáp điều khiển không chỉ là những sợi dây dẫn điện đơn thuần mà còn là huyết mạch của mọi hệ thống tự động hóa, từ những ứng dụng đơn giản nhất đến các hệ thống tự động hóa công nghiệp phức tạp. Khả năng truyền tải tín hiệu chính xác, đáng tin cậy của chúng là yếu tố then chốt quyết định hiệu suất, an toàn và tuổi thọ của toàn bộ thiết bị.

Việc nắm vững cấu tạo của cáp điều khiển, phân loại cáp điều khiển đa dạng, và ứng dụng của cáp điều khiển trong tự động hóa sẽ giúp bạn đưa ra những quyết định sáng suốt khi thiết kế và vận hành hệ thống. Hơn nữa, việc biết cách lựa chọn cáp điều khiển phù hợp và c&ó; cái nhìn tổng quan về bảng giá cáp điều khiển mới nhất sẽ giúp tối ưu hóa chi phí mà vẫn đảm bảo chất lượng.

Trong bối cảnh công nghệ 4.0 đang phát triển mạnh mẽ, vai trò của dây cáp điều khiển ngày càng trở nên quan trọng. Chúng ta hãy luôn ưu tiên các sản phẩm chất lượng cao, từ các nhà cung cấp uy tín để xây dựng những hệ thống bền vững, hiệu quả và an toàn nhất.
