1. Giới thiệu về Cáp Sạc Xe Điện

Xe điện (EV) đang dần trở thành một phần không thể thiếu trong tương lai giao thông bền vững. Với sự phát triển vượt bậc của công nghệ, việc sạc xe điện cũng ngày càng đa dạng và tiện lợi hơn. Tuy nhiên, ít ai trong chúng ta thực sự để ý đến một thành phần tuy nhỏ bé nhưng lại vô cùng quan trọng: chính là cáp sạc.

Cáp sạc không chỉ là một sợi dây dẫn điện thông thường; nó là một cầu nối công nghệ cao, đảm bảo việc truyền tải năng lượng an toàn và hiệu quả từ nguồn điện đến pin xe. Đặc biệt, khi nói đến việc sạc nhanh, cấu tạo bên trong của cáp sạc càng trở nên phức tạp và tinh vi hơn rất nhiều. Bài viết này sẽ đi sâu vào việc so sánh và phân tích chi tiết về cấu tạo các phân loại dây sạc xe điện giữa hai loại phổ biến: sạc AC (sạc chậm) và sạc DC siêu nhanh (có hệ thống làm mát chất lỏng), giúp bạn đọc có cái nhìn toàn diện hơn về công nghệ sạc EV.

2. Cấu Tạo Cáp Sạc AC (Sạc Chậm): Đơn Giản Mà Hiệu Quả

Sạc AC, hay còn gọi là sạc xoay chiều, là phương pháp sạc phổ biến nhất tại nhà hoặc các trạm sạc công cộng cơ bản. Nó được gọi là "sạc chậm" vì dòng điện AC từ lưới điện cần được chuyển đổi thành DC bởi bộ sạc tích hợp bên trong xe (on-board charger) trước khi nạp vào pin. Điều này giới hạn tốc độ sạc, nhưng bù lại, cấu tạo cáp sạc AC xe điện lại khá đơn giản và bền bỉ.

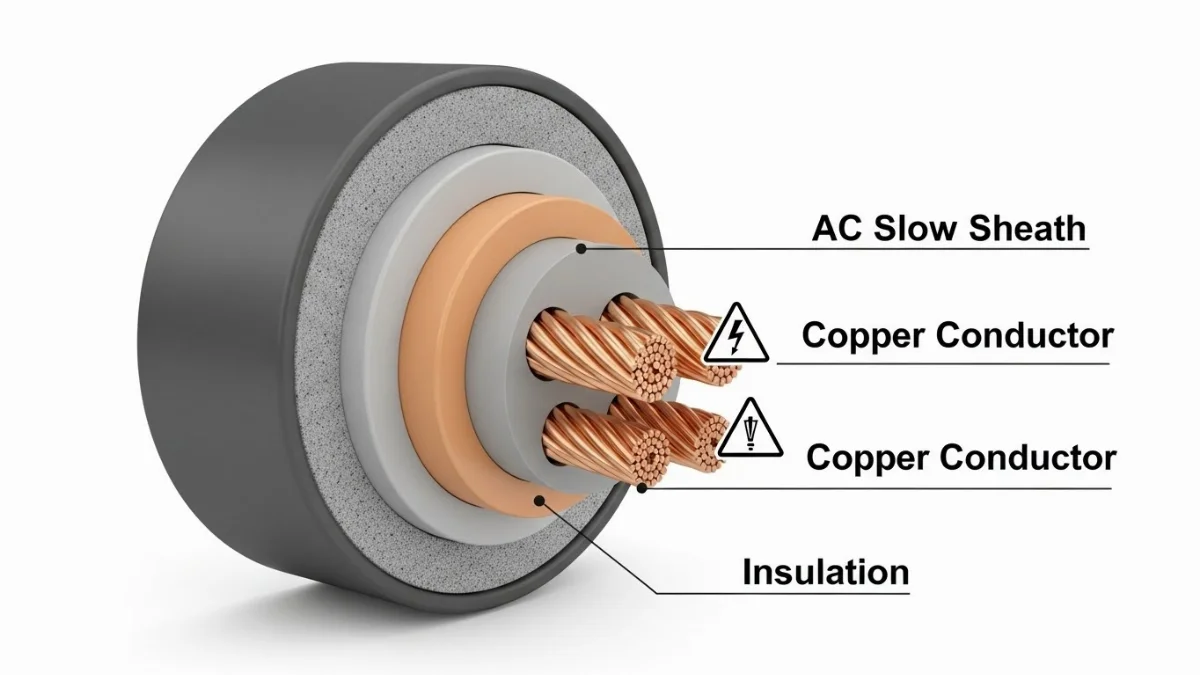

2.1. Đặc điểm sạc AC và các thành phần chính

Một sợi cáp sạc AC thông thường bao gồm các thành phần cơ bản sau:

• Lõi dẫn điện (Power Conductors): Đây là các sợi dây đồng hoặc nhôm dày, chịu trách nhiệm truyền tải dòng điện xoay chiều. Số lượng lõi dẫn điện thường là 3 (cho 1 pha: L, N, PE) hoặc 5 (cho 3 pha: L1, L2, L3, N, PE). Tiết diện của các lõi này sẽ quyết định khả năng chịu tải dòng điện (Ampe) của cáp.
• Lớp cách điện (Insulation): Mỗi lõi dẫn điện được bọc một lớp cách điện riêng biệt, thường làm từ vật liệu polymer như PVC hoặc XLPE. Lớp này ngăn chặn dòng điện rò rỉ và đoản mạch, đảm bảo an toàn.
• Dây tín hiệu (Communication Wires): Cáp sạc AC cũng có một hoặc hai dây tín hiệu nhỏ hơn. Các dây này (thường là Pilot Control - CP và Proximity Pilot - PP) có nhiệm vụ giao tiếp giữa xe và trạm sạc. Chúng truyền thông tin về khả năng sạc của xe, dòng điện tối đa mà cáp có thể chịu, và trạng thái kết nối, đảm bảo quá trình sạc diễn ra an toàn và hiệu quả.
• Lớp bọc bảo vệ bên trong (Inner Sheath/Filler): Một lớp vật liệu dẻo (nhựa, cao su) bao bọc xung quanh các lõi dẫn và dây tín hiệu, giúp giữ chúng cố định và tăng cường độ bền cơ học cho cáp.
• Lớp vỏ ngoài (Outer Sheath): Đây là lớp bảo vệ cuối cùng, thường làm từ cao su bền hoặc polyurethane (TPU/TPE), có khả năng chống mài mòn, hóa chất, dầu mỡ, UV và chịu được điều kiện thời tiết khắc nghiệt. Lớp vỏ này cực kỳ quan trọng để bảo vệ các thành phần bên trong khỏi hư hại vật lý.

Nhìn chung, cáp sạc AC có đường kính tương đối nhỏ gọn và trọng lượng nhẹ, dễ dàng thao tác và cất giữ. Thiết kế này phù hợp với nhu cầu sạc hàng ngày tại nhà, văn phòng hoặc các điểm đến mà xe có thể đỗ trong thời gian dài.

2.2. Ứng dụng và hạn chế của cáp sạc AC

Cáp sạc AC là lựa chọn lý tưởng cho các tình huống sạc qua đêm hoặc khi bạn có nhiều thời gian. Nó giúp kéo dài tuổi thọ pin do quá trình sạc diễn ra chậm rãi, ít gây áp lực nhiệt lên pin. Tuy nhiên, hạn chế lớn nhất của nó chính là tốc độ. Đối với những chuyến đi dài hoặc khi cần sạc gấp, sạc AC không thể đáp ứng được.

3. Cấu Tạo Cáp Sạc DC Siêu Nhanh: Đột Phá Với Công Nghệ Làm Mát Chất Lỏng

Sạc DC siêu nhanh, còn gọi là sạc nhanh cấp 3, là công nghệ được thiết kế để cung cấp năng lượng trực tiếp vào pin xe điện, bỏ qua bộ chuyển đổi AC-DC trên xe. Điều này cho phép truyền tải công suất cực cao, lên đến hàng trăm kilowatt, giúp sạc đầy pin xe chỉ trong vài chục phút. Để đạt được công suất này, cấu tạo cáp sạc DC siêu nhanh phức tạp hơn đáng kể so với cáp AC, đặc biệt là với sự tích hợp của hệ thống làm mát chất lỏng.

3.1. Tại sao cáp sạc DC siêu nhanh cần làm mát chất lỏng?

Khi dòng điện có cường độ lớn chạy qua dây dẫn, hiện tượng tỏa nhiệt (Joule heating) là không thể tránh khỏi. Ở mức công suất thấp của sạc AC, nhiệt lượng tỏa ra có thể được giải phóng tự nhiên vào môi trường xung quanh. Nhưng với sạc DC siêu nhanh, dòng điện có thể đạt hàng trăm Ampe và điện áp lên đến 1000V, tạo ra một lượng nhiệt cực lớn trong cáp. Nếu không được kiểm soát, nhiệt độ quá cao sẽ gây ra nhiều vấn đề nghiêm trọng:

• Giảm hiệu suất: Nhiệt độ tăng làm tăng điện trở của dây dẫn, gây lãng phí năng lượng dưới dạng nhiệt và giảm hiệu suất truyền tải.
• Hư hỏng vật liệu: Nhiệt độ cao có thể làm hỏng lớp cách điện và vỏ ngoài của cáp, làm giảm tuổi thọ cáp và gây nguy hiểm.
• Nguy cơ an toàn: Trong trường hợp xấu nhất, nhiệt độ quá cao có thể dẫn đến cháy nổ, gây nguy hiểm cho người sử dụng và tài sản.
• Giảm công suất sạc: Để tránh quá nhiệt, trạm sạc và xe có thể tự động giảm công suất sạc, làm mất đi lợi thế "siêu nhanh" của hệ thống.

Để khắc phục những thách thức này, các nhà sản xuất đã tích hợp hệ thống làm mát cáp sạc DC bằng chất lỏng. Chất lỏng làm mát (thường là hỗn hợp nước cất và glycol hoặc các chất điện môi đặc biệt) được bơm liên tục qua các kênh nhỏ bên trong cáp, hấp thụ nhiệt từ lõi dẫn và sau đó được làm mát tại trạm sạc thông qua bộ tản nhiệt. Đây là công nghệ sạc nhanh xe điện tiên tiến giúp duy trì nhiệt độ ổn định cho cáp.

3.2. Các thành phần cấu tạo đặc biệt của cáp sạc DC làm mát

Bên cạnh các lõi dẫn điện, cách điện và vỏ ngoài tương tự như cáp AC nhưng được gia cố mạnh mẽ hơn để chịu nhiệt và điện áp cao, cáp sạc DC siêu nhanh còn có:

• Các lõi dẫn điện công suất cao: Dày hơn và thường làm từ vật liệu có độ dẫn điện tốt hơn để chịu được dòng điện lớn.
• Kênh làm mát chất lỏng (Cooling Channels): Đây là điểm khác biệt cốt lõi. Các ống nhỏ hoặc khoang rỗng được tích hợp chạy dọc theo lõi dẫn điện. Chất l&ỏng làm mát được bơm qua các kênh này.
• Ống dẫn chất l&ỏng làm mát (Coolant Lines): Các ống này đưa chất l&ỏng làm mát vào và ra khỏi đầu nối cáp sạc, kết nối với hệ thống làm mát của trạm sạc.
• Cảm biến nhiệt độ: Được tích hợp trong đầu nối và dọc theo cáp để liên tục giám sát nhiệt độ, đảm bảo hệ thống làm mát hoạt động hiệu quả và kích hoạt cơ chế an toàn khi cần thiết.
• Bộ điều khiển và bơm làm mát: (Thường nằm trong trạm sạc) Bơm chất l&ỏng làm mát đi khắp cáp và điều chỉnh lưu lượng, đảm bảo nhiệt độ ổn định.
• Dây tín hiệu và giao tiếp tiên tiến: Ngoài các dây tín hiệu cơ bản, cáp DC còn có thể có thêm các đường truyền dữ liệu phức tạp hơn để quản lý công suất, nhiệt độ, và giao tiếp giữa xe và trạm sạc ở cường độ cao.

Do có thêm hệ thống làm mát và các lõi dẫn dày hơn, cấu tạo bên trong cáp sạc xe điện DC làm mát thường có đường kính lớn hơn, nặng hơn và kém linh hoạt hơn so với cáp AC. Tuy nhiên, sự phức tạp này là hoàn toàn cần thiết để đảm bảo an toàn và hiệu suất sạc ở mức công suất cao.

4. So Sánh Cấu Tạo Cáp Sạc AC và DC: Những Khác Biệt Cốt Lõi

Để làm rõ hơn sự khác biệt sạc AC và DC, chúng ta hãy cùng so sánh những điểm cốt lõi trong cấu tạo của chúng:

4.1. Bảng so sánh chi tiết

4.2. Mức độ phức tạp và chi phí

Sự khác biệt rõ ràng nhất không chỉ nằm ở tốc độ sạc mà còn ở độ phức tạp và chi phí sản xuất. Cáp sạc DC siêu nhanh, đặc biệt là loại có làm mát chất lỏng, đòi hỏi công nghệ sản xuất tiên tiến hơn, vật liệu chuyên dụng và hệ thống kiểm soát nhiệt độ phức tạp. Điều này dẫn đến chi phí sản xuất cao hơn đáng kể so với cáp sạc AC thông thường. Tuy nhiên, sự khác biệt cấu tạo dây cáp sạc AC và DC này là cần thiết để đáp ứng nhu cầu sạc nhanh, tiết kiệm thời gian cho người dùng.

5. Lợi Ích và Thách Thức của Công Nghệ Sạc Nhanh Làm Mát Chất Lỏng

Công nghệ sạc nhanh làm mát chất lỏng mang lại nhiều lợi ích của cáp sạc DC làm mát chất lỏng vượt trội, nhưng cũng đi kèm với những thách thức riêng.

Lợi ích:

• Tốc độ sạc vượt trội: Đây là lợi ích quan trọng nhất. Cáp làm mát cho phép truyền tải công suất cao liên tục mà không lo quá nhiệt, giúp rút ngắn đáng kể thời gian sạc pin xe điện. Người dùng có thể sạc đủ năng lượng cho hàng trăm km trong vòng 15-30 phút.
• An toàn được nâng cao: Việc kiểm soát nhiệt độ hiệu quả giúp giảm thiểu rủi ro cháy nổ do quá nhiệt, bảo vệ cả xe và người sử dụng.
• Kéo dài tuổi thọ thiết bị: Duy trì nhiệt độ ổn định giúp giảm căng thẳng nhiệt lên các lõi dẫn điện và vật liệu cách điện, kéo dài tuổi thọ của cáp sạc và các bộ phận liên quan của trạm sạc.
• Mở ra khả năng sạc công suất cao hơn nữa: Với công nghệ làm mát, các nhà sản xuất có thể tiếp tục nghiên cứu và phát triển các hệ thống sạc với công suất cao hơn trong tương lai, đáp ứng nhu cầu của các thế hệ xe điện mới.

Thách thức:

• Chi phí cao: Thiết kế và sản xuất cáp có hệ thống làm mát phức tạp hơn, sử dụng vật liệu đặc biệt và bộ phận bơm/làm mát, dẫn đến chi phí đầu tư ban đầu cao hơn.
• Độ phức tạp kỹ thuật: Yêu cầu bảo trì và sửa chữa phức tạp hơn, cần kỹ thuật viên chuyên môn. Việc hỏng hóc một phần của hệ thống làm mát có thể ảnh hưởng đến toàn bộ quá trình sạc.
• Kích thước và trọng lượng: Cáp sạc làm mát thường dày và nặng hơn, gây khó khăn hơn cho người dùng khi thao tác và cất giữ.
• Tiêu thụ năng lượng: Hệ thống bơm và làm mát cũng tiêu thụ một phần năng lượng, tuy nhỏ nhưng cũng cần được tính đến trong tổng hiệu quả năng lượng.

Tại sao cáp sạc DC siêu nhanh cần làm mát chất lỏng? Câu trả lời nằm ở nguyên lý vật lý: dòng điện lớn tạo ra nhiệt lượng lớn. Để duy trì hiệu suất, an toàn và tránh giảm công suất sạc, việc tản nhiệt chủ động bằng chất l&ỏng là giải pháp tối ưu, cho phép chúng ta tận hưởng tốc độ sạc nhanh mà không lo ngại rủi ro.

6. Tương Lai Của Công Nghệ Cáp Sạc Xe Điện

Thị trường xe điện đang bùng nổ, và cùng với đó là sự đổi mới không ngừng trong công nghệ sạc nhanh xe điện. Các nhà nghiên cứu và kỹ sư đang tiếp tục tìm kiếm những giải pháp để cải thiện cáp sạc, khiến chúng nhẹ hơn, linh hoạt hơn, hiệu quả hơn và thậm chí còn có khả năng truyền tải công suất cao hơn nữa.

Một số xu hướng có thể kể đến trong tương lai bao gồm:

• Cải tiến vật liệu: Sử dụng các vật liệu dẫn điện và cách điện mới có khả năng chịu nhiệt và dòng điện tốt hơn, đồng thời giảm trọng lượng cáp.
• Hệ thống làm mát hiệu quả hơn: Phát triển các chất l&ỏng làm mát tiên tiến hơn và thiết kế kênh làm mát tối ưu để tăng hiệu quả tản nhiệt mà không làm tăng đáng kể kích thước cáp.
• Cáp sạc robot tự động: Để giảm bớt gánh nặng khi thao tác với cáp sạc DC lớn và nặng, các hệ thống sạc robot tự động đang được phát triển, giúp xe tự động kết nối và ngắt kết nối với trạm sạc.
• Tiêu chuẩn hóa: Nỗ lực toàn cầu để chuẩn hóa các loại đầu nối và giao thức sạc, giúp người dùng xe điện dễ dàng tiếp cận các trạm sạc khác nhau mà không cần bộ chuyển đổi.

Việc so sánh công nghệ dây cáp sạc chậm và siêu nhanh cho thấy rõ ràng sự tiến bộ không ngừng của ngành công nghiệp xe điện. Cáp sạc không chỉ là một phụ kiện mà là một thành phần công nghệ cao, phản ánh khả năng của chúng ta trong việc quản lý và truyền tải năng lượng hiệu quả.

7. Kết Luận

Từ cáp sạc AC đơn giản dùng tại nhà đến cáp sạc DC siêu nhanh tích hợp hệ thống làm mát chất lỏng tại các trạm sạc công suất lớn, mỗi loại đều có vai trò và cấu tạo cáp sạc xe điện riêng biệt, phù hợp với nhu cầu sử dụng khác nhau. Sự phát triển của công nghệ làm mát chất l&ỏng đã thực sự mở ra một kỷ nguyên mới cho việc sạc xe điện, biến những chiếc xe chạy điện trở nên tiện lợi và thiết thực hơn bao giờ hết.

Hiểu r&õ; về cấu tạo và nguyên lý hoạt động của các loại cáp sạc không chỉ giúp chúng ta sử dụng xe điện một cách hiệu quả và an toàn hơn, mà còn cho thấy sự phức tạp và tinh vi của ngành công nghiệp này. Với những đổi mới liên tục, tương lai của sạc xe điện hứa hẹn sẽ còn mang lại nhiều bất ngờ và tiện ích hơn nữa cho người dùng.
