1. Giới Thiệu: Nền Tảng Cho Tương Lai Di Chuyển Xanh

Sự bùng nổ của xe điện (EV) đang định hình lại ngành công nghiệp ô tô toàn cầu. Cùng với đó, hạ tầng sạc xe điện cũng phát triển nhanh chóng để đáp ứng nhu cầu ngày càng tăng. Tuy nhiên, ít người nhận ra rằng đằng sau mỗi trạm sạc EV tiện lợi là một hệ thống kỹ thuật phức tạp, nơi an toàn và hiệu suất được đặt lên hàng đầu. Trong đó, dây tiếp địa và cáp điều khiển hệ thống sạc đóng vai trò không thể thiếu, là những "anh hùng thầm lặng" đảm bảo mọi thứ vận hành trơn tru và an toàn tuyệt đối.

Bài viết này sẽ đi sâu phân tích tầm quan trọng của hai thành phần then chốt này: dây tiếp địa (earthing cable) và cáp tín hiệu/điều khiển (signal/control cable). Chúng ta sẽ cùng khám phá vai trò của dây tiếp địa trong việc đảm bảo an toàn hệ thống sạc xe điện, cũng như tìm hiểu làm thế nào cáp tín hiệu điều khiển tối ưu hiệu suất sạc EV. Qua đó, bạn sẽ hiểu rõ hơn về tầm quan trọng của tiếp địa và cáp tín hiệu trong hệ thống sạc EV hiện đại, từ đó đưa ra những lựa chọn đúng đắn cho một hạ tầng sạc bền vững và đáng tin cậy.

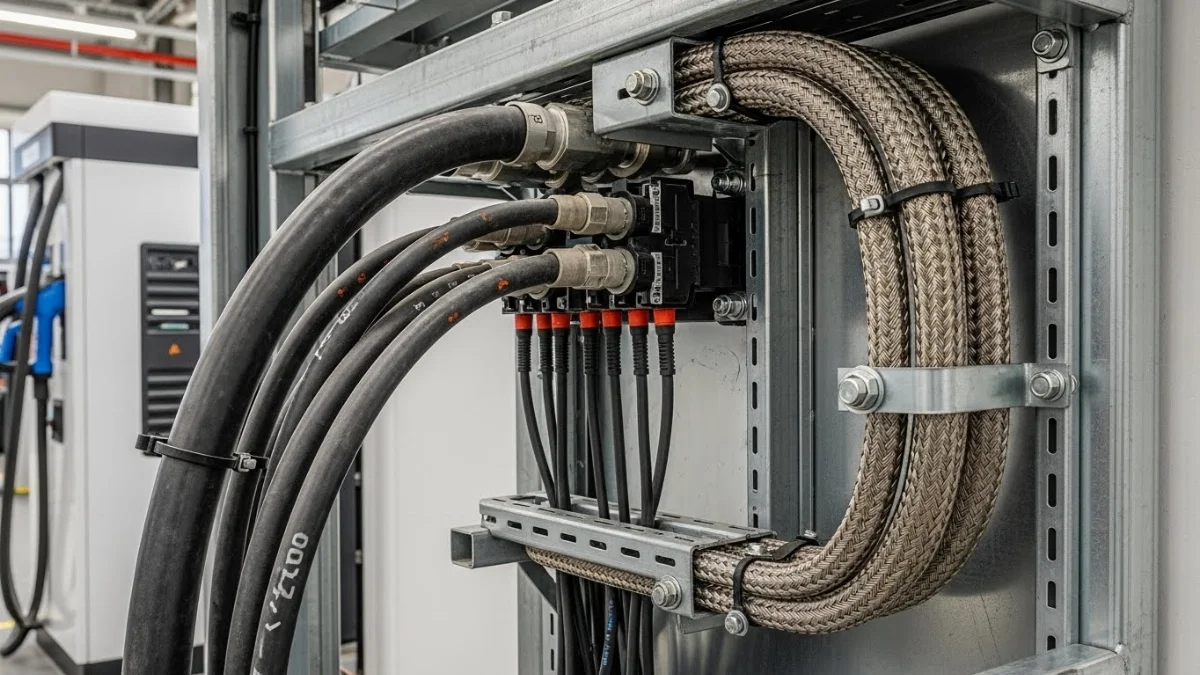

2. Dây Tiếp Địa - Nền Tảng An Toàn Cho Hệ Thống Sạc EV

Trong mọi hệ thống điện, tiếp địa (nối đất) là một yếu tố an toàn cơ bản và không thể thiếu. Với hệ thống sạc xe điện, nơi dòng điện lớn được truyền tải và tiếp xúc trực tiếp với người dùng, vai trò của dây tiếp địa càng trở nên cực kỳ quan trọng.

2.1. Vai trò của dây tiếp địa trong việc đảm bảo an toàn hệ thống sạc xe điện

Dây tiếp địa hệ thống sạc hoạt động như một con đường an toàn cho dòng điện rò hoặc dòng điện sự cố, dẫn chúng xuống đất thay vì đi qua cơ thể người hoặc gây hư hại thiết bị. Cụ thể, nó đảm nhiệm các chức năng chính sau:

• Bảo vệ chống giật điện: Đây là vai trò quan trọng nhất. Trong trường hợp xảy ra sự cố cách điện, chẳng hạn như dây nóng chạm vào vỏ kim loại của thiết bị sạc, dây tiếp địa sẽ dẫn dòng điện lỗi xuống đất, kích hoạt các thiết bị bảo vệ (như cầu dao chống rò - RCD/RCCB) để ngắt nguồn điện, ngăn ngừa nguy cơ giật điện cho người sử dụng.
• Ổn định điện áp: Tiếp địa giúp duy trì điện áp ổn định cho hệ thống, giảm thiểu các biến động điện áp có thể gây hại cho thiết bị sạc và pin xe điện.
• Bảo vệ thiết bị: Dòng điện sự cố hoặc xung sét có thể gây hư hỏng nghiêm trọng cho các linh kiện điện tử nhạy cảm. Dây tiếp địa cung cấp đường dẫn an toàn để các dòng điện này tiêu tán xuống đất, bảo vệ trạm sạc và xe khỏi bị hư hại.
• Giảm nhiễu điện từ (EMI): Một hệ thống tiếp địa tốt còn giúp giảm nhiễu điện từ, đảm bảo các cáp tín hiệu xe điện hoạt động ổn định và truyền dữ liệu chính xác.

Hiểu r&õ; vai trò dây tiếp địa sạc điện là điều kiện tiên quyết để xây dựng một hạ tầng sạc an toàn và bền vững.

2.2. Các tiêu chuẩn kỹ thuật quan trọng và yêu cầu đối với tiếp địa trạm sạc

Để đảm bảo an toàn hệ thống sạc EV, việc tuân thủ các tiêu chuẩn kỹ thuật là bắt buộc. Các tiêu chuẩn quốc tế và quốc gia như IEC 60364 (Lắp đặt điện hạ áp), TCVN (Tiêu chuẩn Việt Nam) hoặc các quy định của NEC (National Electrical Code) ở một số khu vực đều có những yêu cầu nghiêm ngặt về hệ thống tiếp địa. Một số điểm chính bao gồm:

• Điện trở tiếp địa: Phải đạt giá trị thấp theo quy định (thường là dưới 4 Ohm hoặc 10 Ohm tùy theo tiêu chuẩn cụ thể), đảm bảo dòng điện sự cố có thể thoát nhanh chóng.
• Vật liệu dây tiếp địa: Thường là đồng hoặc thép mạ đồng, có tiết diện đủ lớn để chịu được dòng điện sự cố mà không bị quá nhiệt.
• Cấu trúc hệ thống: Có thể là tiếp địa trực tiếp (TT), tiếp địa trung tính kết hợp bảo vệ (TN-C-S, TN-S) hoặc tiếp địa cách ly (IT), tùy thuộc vào loại lưới điện và yêu cầu cụ thể của từng địa điểm.
• Kết nối: Phải chắc chắn, bền vững, chống ăn mòn và có khả năng chịu đựng điều kiện môi trường khắc nghiệt.

2.3. Lắp đặt và bảo trì hệ thống tiếp địa hiệu quả

Việc lắp đặt hệ thống tiếp địa đòi hỏi sự chuyên nghiệp và tuân thủ chặt chẽ các quy định. Các yếu tố như loại đất, độ ẩm, và vị trí điện cực tiếp địa đều ảnh hưởng đến hiệu quả của hệ thống. Sau khi lắp đặt, việc kiểm tra và bảo trì định kỳ là rất cần thiết để đảm bảo điện trở tiếp địa luôn đạt yêu cầu và các kết nối vẫn ổn định. Điều này trực tiếp góp phần vào tiếp địa trạm sạc an toàn và hiệu quả lâu dài.

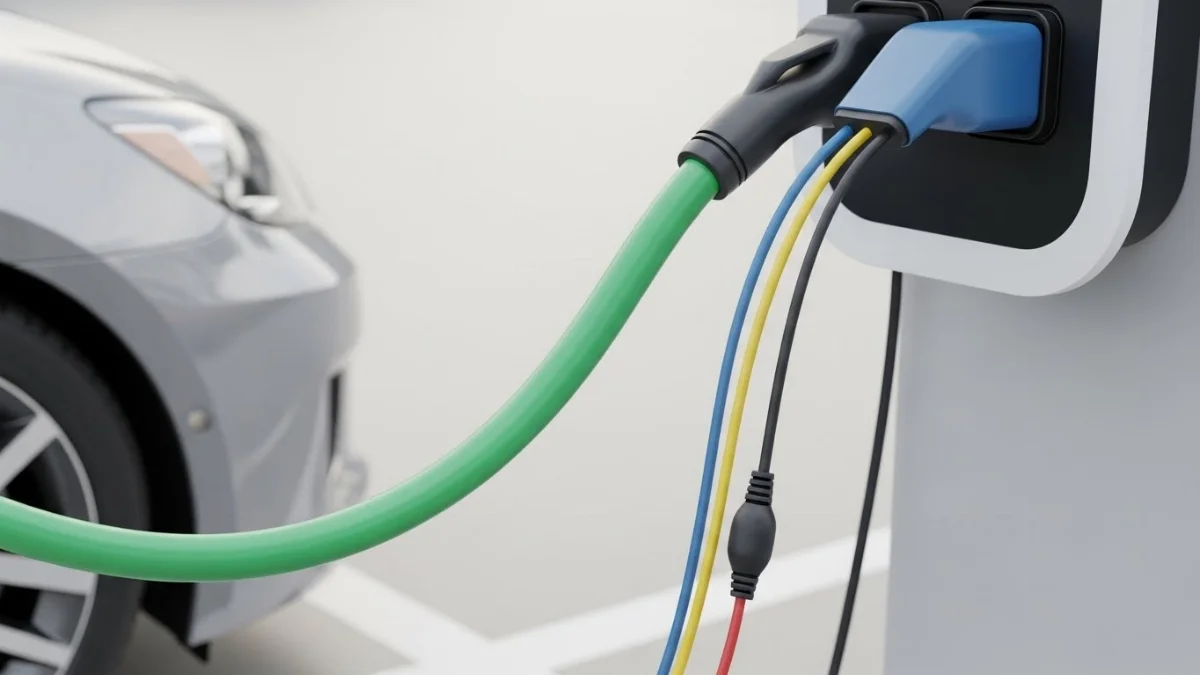

3. Cáp Tín Hiệu/Điều Khiển - Trái Tim Giao Tiếp Của Trạm Sạc

Nếu dây tiếp địa là "lá chắn" an toàn, thì cáp tín hiệu/điều khiển lại là "mạch máu" thông tin, cho phép các thành phần trong hệ thống sạc EV giao tiếp với nhau và với xe điện một cách hiệu quả. Đây là chìa khóa để đạt được hiệu suất sạc xe điện tối ưu và các tính năng sạc thông minh.

3.1. Chức năng cáp tín hiệu hệ thống sạc EV

Cáp điều khiển xe điện không chỉ đơn thuần là truyền dữ liệu, mà còn thực hiện nhiều chức năng quan trọng khác:

• Truyền thông giữa xe và trạm sạc: Các cáp này mang tín hiệu điều khiển để xe và trạm sạc "trao đổi" thông tin về trạng thái pin, mức độ sạc yêu cầu, công suất khả dụng, và bắt đầu/kết thúc quá trình sạc. Đây là nền tảng của truyền thông sạc EV.
• Quản lý năng lượng: Trong các hệ thống sạc thông minh, cáp tín hiệu giúp truyền dữ liệu để quản lý tải, cân bằng điện năng giữa các trạm sạc hoặc giữa trạm sạc và lưới điện (như trong các hệ thống V2G - Vehicle-to-Grid).
• Giám sát và chẩn đoán: Dữ liệu từ cáp tín hiệu cho phép hệ thống giám sát hiệu suất sạc, phát hiện lỗi hoặc sự cố và cung cấp thông tin chẩn đoán cho người vận hành.
• Điều khiển an toàn: Các tín hiệu điều khiển cũng bao gồm các lệnh an toàn, ví dụ như ngắt sạc khẩn cấp khi phát hiện lỗi hoặc quá nhiệt.

3.2. Làm thế nào cáp tín hiệu điều khiển tối ưu hiệu suất sạc EV?

Để tối ưu hiệu suất sạc EV, cáp tín hiệu/điều khiển phải đảm bảo truyền dữ liệu nhanh chóng, chính xác và không bị nhiễu. Khi thông tin được trao đổi liền mạch giữa xe, trạm sạc và thậm chí là nhà cung cấp điện, hệ thống có thể:

• Tối ưu hóa tốc độ sạc: Điều chỉnh công suất sạc phù hợp với khả năng tiếp nhận của pin xe, tránh sạc quá tải hoặc sạc dưới công suất.
• Giảm thời gian sạc: Bằng cách liên tục tối ưu hóa dòng sạc dựa trên trạng thái pin và nhiệt độ.
• Kéo dài tuổi thọ pin: Kiểm soát quá trình sạc để tránh làm nóng pin quá mức hoặc sạc đầy không cần thiết, giúp bảo vệ pin xe về lâu dài.
• Hỗ trợ sạc thông minh: Cho phép các tính năng tiên tiến như sạc theo giá điện thấp nhất, sạc hai chiều (V2G) hay quản lý năng lượng tại chỗ.

3.3. Các công nghệ truyền thông và loại cáp điều khiển xe điện

Có nhiều giao thức và công nghệ truyền thông được sử dụng trong hệ thống sạc EV, mỗi loại yêu cầu các loại cáp tín hiệu hệ thống sạc phù hợp:

• CAN bus (Controller Area Network): Phổ biến trong ngành ô tô, dùng để truyền dữ liệu giữa các thành phần trong xe và đôi khi giữa xe và trạm sạc. Cáp CAN thường là cáp xoắn đôi có vỏ bọc chống nhiễu.
• Ethernet: Được sử dụng cho các ứng dụng yêu cầu băng thông cao và kết nối mạng IP, đặc biệt trong các trạm sạc công cộng và hệ thống quản lý sạc. Cáp Ethernet (CAT5e, CAT6) có thể được sử dụng.
• PLC (Power Line Communication): Truyền tín hiệu qua chính đường dây điện lực, giảm bớt số lượng cáp riêng biệt. Đây là công nghệ ngày càng được ứng dụng trong sạc EV, đặc biệt là theo tiêu chuẩn ISO 15118 cho sạc thông minh và Plug & Charge.
• Cáp điều khiển riêng biệt: Ngoài các cáp truyền thông dữ liệu, còn có các cáp điều khiển riêng để truyền các tín hiệu đóng/ngắt, trạng thái, an toàn giữa các module trong trạm sạc.

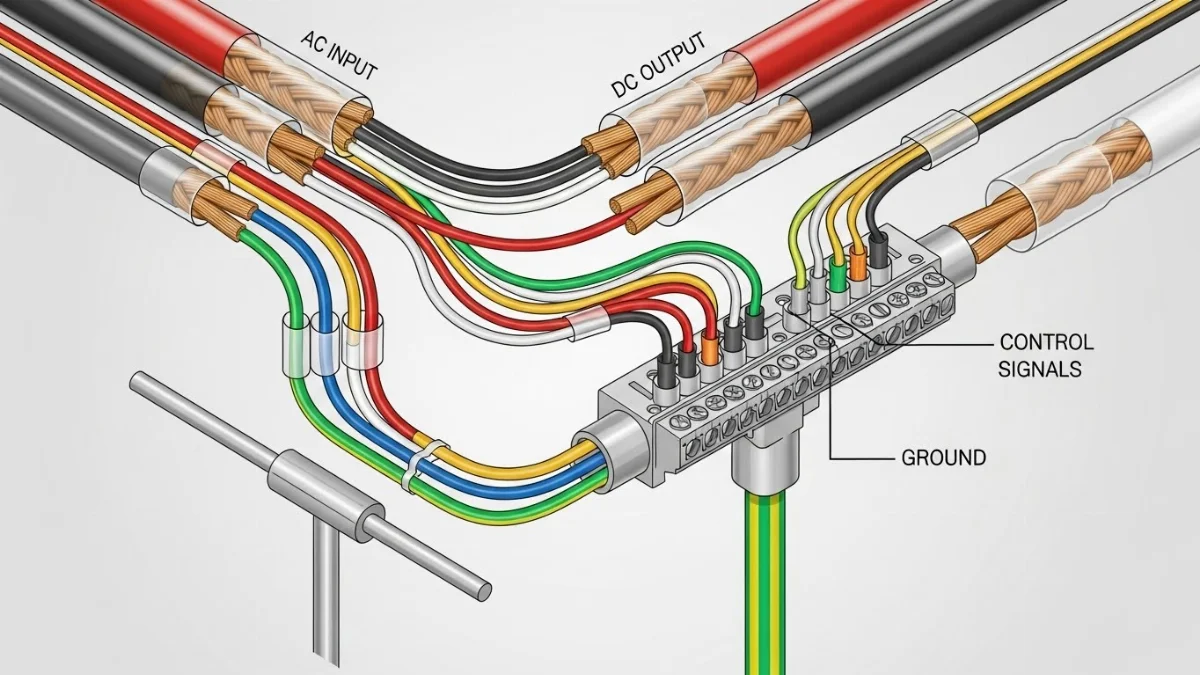

Việc lựa chọn đúng loại cáp với lớp cách điện, vỏ bọc và khả năng chống nhiễu phù hợp là rất quan trọng để đảm bảo truyền thông sạc EV ổn định.

4. Hướng Dẫn Lựa Chọn Dây Tiếp Địa và Cáp Tín Hiệu Cho Trạm Sạc EV

Việc lựa chọn dây tiếp địa và cáp điều khiển hệ thống sạc không thể t&ùy tiện mà cần dựa trên nhiều yếu tố kỹ thuật và môi trường. Một lựa chọn sai lầm có thể dẫn đến rủi ro an toàn hoặc giảm hiệu suất đáng kể.

4.1. Các tiêu chuẩn kỹ thuật cho dây tiếp địa và cáp điều khiển hệ thống sạc

Các tiêu chuẩn quốc tế và khu vực đóng vai trò kim chỉ nam trong việc lựa chọn và lắp đặt:

• IEC 61851: Tiêu chuẩn quốc tế cho hệ thống sạc dẫn điện cho xe điện, quy định các yêu cầu về an toàn và giao diện truyền thông.
• ISO 15118: Tiêu chuẩn cho truyền thông giữa xe điện và cơ sở hạ tầng sạc, đặc biệt quan trọng cho các chức năng sạc thông minh và Plug & Charge.
• UL 2231 / UL 2251: Tiêu chuẩn của Underwriters Laboratories (Mỹ) cho các thiết bị kết nối và sạc xe điện, tập trung vào an toàn cháy nổ và điện.
• Các tiêu chuẩn quốc gia: Ví dụ như TCVN tại Việt Nam, hoặc các quy định địa phương khác liên quan đến an toàn điện và lắp đặt.

Khi lựa chọn sản phẩm, luôn ưu tiên các loại cáp và phụ kiện đáp ứng hoặc vượt trội các tiêu chuẩn này. Điều này đảm bảo tính tương thích, độ bền và mức độ an toàn cao nhất cho hệ thống sạc EV.

4.2. Các yếu tố cần xem xét khi lựa chọn cáp và dây tiếp địa

Để đưa ra quyết định tối ưu, cần xem xét kỹ lưỡng các yếu tố sau:

1. Vật liệu dẫn điện:
   • Dây tiếp địa: Đồng hoặc thép mạ đồng là lựa chọn phổ biến nhất do độ dẫn điện tốt và khả năng chống ăn mòn. Tiết diện phải đủ lớn để chịu được dòng điện lỗi theo tính toán.
   • Cáp tín hiệu/điều khiển: Thường là đồng, có thể là dây đặc hoặc đa lõi, tùy thuộc vào yêu cầu linh hoạt và tần số tín hiệu.
2. Cách điện và vỏ bọc:
   • Dây tiếp địa: Lớp cách điện (nếu có) phải bền, chịu được nhiệt độ và điều kiện môi trường. Vỏ bọc phải chống nước, chống tia UV và chống mài mòn.
   • Cáp tín hiệu/điều khiển: Cần có lớp cách điện chất lượng cao (ví dụ XLPE, PVC) và vỏ bọc ngoài chắc chắn để bảo vệ khỏi các tác động cơ học, hóa chất, độ ẩm và tia UV. Đặc biệt, đối với cáp tín hiệu, lớp vỏ bọc chống nhiễu (shielding) bằng lá nhôm hoặc lưới bện là cực kỳ quan trọng để đảm bảo tín hiệu không bị suy giảm hay sai lệch do nhiễu điện từ.
3. Khả năng chịu nhiệt và môi trường:
   • Trạm sạc EV thường hoạt động ngoài trời, do đó cáp phải có khả năng chịu được biến đổi nhiệt độ lớn, độ ẩm, mưa, bụi và tia UV.
   • Đặc biệt, đối với các trạm sạc nhanh DC công suất lớn, việc lựa chọn Cáp ngầm trạm sạc DC chống thấm và chịu lực là yếu tố then chốt để đảm bảo an toàn và hiệu quả vận hành lâu dài.
   • Đảm bảo cáp có dải nhiệt độ hoạt động rộng và vật liệu chống cháy, ít khói độc trong trường hợp hỏa hoạn.
4. Chiều dài cáp và suy hao tín hiệu:
   • Với cáp tín hiệu, chiều dài cáp có thể ảnh hưởng đến chất lượng tín hiệu. Cần tính toán kỹ lưỡng và chọn loại cáp có đặc tính truyền dẫn tốt cho khoảng cách cần thiết.
   • Sử dụng cáp có trở kháng phù hợp và lớp chống nhiễu hiệu quả để giảm thiểu suy hao.
5. Nhà sản xuất uy tín và chứng nhận:
   • Luôn chọn sản phẩm từ các nhà sản xuất có danh tiếng, được chứng nhận bởi các tổ chức kiểm định độc lập. Điều này đảm bảo chất lượng và độ tin cậy của sản phẩm.
   • Tham khảo hướng dẫn lựa chọn dây tiếp địa và cáp tín hiệu cho trạm sạc EV cũng như Chọn & tính toán dây nguồn từ các chuyên gia hoặc nhà cung cấp uy tín.

5. Tối Ưu Hóa Hiệu Suất và Kéo Dài Tuổi Thọ Hệ Thống Sạc EV

Việc đầu tư vào dây tiếp địa và cáp điều khiển hệ thống sạc chất lượng cao không chỉ là đảm bảo an toàn mà còn là chiến lược tối ưu hóa hiệu suất và tuổi thọ cho toàn bộ hạ tầng sạc.

5.1. Lợi ích tổng thể của hệ thống tiếp địa và cáp tín hiệu chất lượng

• Tăng cường an toàn: Giảm thiểu rủi ro giật điện, cháy nổ, bảo vệ người dùng và tài sản.
• Độ tin cậy cao: Hệ thống hoạt động ổn định, ít sự cố, đảm bảo thời gian hoạt động liên tục của trạm sạc.
• Hiệu suất sạc tối ưu: Truyền tải điện năng và dữ liệu hiệu quả, giúp xe sạc nhanh hơn và hiệu quả hơn. Đây chính là yếu tố cốt lõi của hiệu suất sạc xe điện.
• Kéo dài tuổi thọ thiết bị: Bảo vệ các linh kiện điện tử khỏi các hư hại do xung điện, nhiễu và dòng điện sự cố, giảm chi phí sửa chữa và thay thế.
• Hỗ trợ các tính năng thông minh: Nền tảng vững chắc cho việc triển khai các công nghệ sạc tiên tiến như sạc hai chiều, quản lý năng lượng thông minh, Plug & Charge.
• Tuân thủ quy định: Giúp doanh nghiệp và cá nhân tuân thủ các quy định, tiêu chuẩn an toàn điện hiện hành.

5.2. Bảo trì định kỳ và kiểm tra an toàn

Để duy trì các lợi ích trên, việc bảo trì định kỳ là không thể bỏ qua. Đối với hệ thống tiếp địa, cần kiểm tra định kỳ điện trở tiếp địa, tình trạng các mối nối và dây dẫn xem có bị ăn mòn, hư hại không. Đối với cáp tín hiệu hệ thống sạc và cáp điện, cần kiểm tra vỏ bọc, cách điện, và đảm bảo không có vết nứt, biến dạng hoặc dấu hiệu quá nhiệt. Bất kỳ hư hỏng nào cũng cần được khắc phục kịp thời bởi thợ điện có chuyên môn để đảm bảo an toàn hệ thống sạc EV.

6. Kết Luận: Đầu Tư Vào An Toàn Là Đầu Tư Vào Tương Lai

Trong bối cảnh ngành công nghiệp xe điện đang phát triển mạnh mẽ, vai trò của hạ tầng sạc EV ngày càng trở nên then chốt. Và trong trái tim của hạ tầng đó, dây tiếp địa và cáp điều khiển hệ thống sạc là hai thành phần không thể thiếu, quyết định trực tiếp đến sự an toàn, hiệu suất và độ tin cậy của toàn bộ hệ thống.

Đầu tư vào các sản phẩm chất lượng cao, tuân thủ các tiêu chuẩn kỹ thuật nghiêm ngặt, và chú trọng đến việc lắp đặt, bảo trì chuyên nghiệp không chỉ là đảm bảo hoạt động hiệu quả của trạm sạc mà còn là bảo vệ người sử dụng và kéo dài tuổi thọ thiết bị. Hãy luôn ưu tiên những giải pháp toàn diện và đáng tin cậy để xây dựng một tương lai di chuyển xanh, an toàn và bền vững.

Nếu bạn đang có nhu cầu tư vấn hoặc tìm kiếm các sản phẩm dây tiếp địa và cáp điều khiển hệ thống sạc chất lượng cho dự án của mình, đừng ngần ngại liên hệ với các chuyên gia để nhận được sự hỗ trợ tốt nhất.
