Đấu nối cáp bơm chìm là một công đoạn kỹ thuật cực kỳ quan trọng, đòi hỏi sự tỉ mỉ và chính xác cao để đảm bảo an toàn điện, hiệu suất hoạt động ổn định và kéo dài tuổi thọ cho máy bơm. Một mối nối không đúng kỹ thuật có thể dẫn đến rò rỉ điện, chập cháy động cơ, gây nguy hiểm cho người sử dụng và thiệt hại tài sản. Bài viết này của khocapchauau.com sẽ hướng dẫn chi tiết hai phương pháp đấu nối cáp bơm chìm phổ biến và hiệu quả nhất hiện nay: sử dụng hộp nối đổ keo resin chuyên dụng và băng keo tự dính chống nước, giúp bạn thực hiện cách nối cáp bơm chìm một cách an toàn và bền vững nhất.

Tại Sao Đấu Nối Cáp Bơm Chìm Phải Đúng Kỹ Thuật?

Đấu nối cáp bơm chìm đúng kỹ thuật là yếu tố then chốt để đảm bảo an toàn điện, tối ưu hóa hiệu suất hoạt động và kéo dài tuổi thọ của máy bơm, đặc biệt là trong môi trường ngập nước khắc nghiệt. Một mối nối kém chất lượng không chỉ gây rò rỉ điện, nguy hiểm chết người mà còn dẫn đến chập cháy, hư hỏng động cơ bơm, phát sinh chi phí sửa chữa hoặc thay thế tốn kém. Việc tuân thủ quy trình chuẩn sẽ giúp mối nối có khả năng chống thấm nước tuyệt đối, chịu được áp lực và hóa chất trong môi trường nước, đồng thời duy trì độ dẫn điện ổn định.

Máy bơm chìm, hay còn gọi là bơm hỏa tiễn, hoạt động hoàn toàn dưới nước, do đó, mọi điểm tiếp xúc điện phải được cách ly hoàn hảo khỏi môi trường ẩm ướt. Mối nối cáp là điểm yếu tiềm ẩn nhất. Nếu nước xâm nhập vào mối nối, nó sẽ nhanh chóng gây ra hiện tượng đoản mạch, phá hủy cuộn dây động cơ hoặc gây ra sự cố điện nghiêm trọng. Hơn nữa, những mối nối không chắc chắn về mặt cơ học có thể bị đứt gãy dưới tác động của dòng chảy hoặc rung động của bơm, dẫn đến ngừng hoạt động đột ngột.

Việc đầu tư thời gian và công sức vào việc đấu nối đúng kỹ thuật không chỉ là tuân thủ các tiêu chuẩn an toàn mà còn là một khoản đầu tư thông minh, giúp bảo vệ thiết bị và tối thiểu hóa rủi ro trong quá trình vận hành lâu dài. Đối với các hệ thống bơm công nghiệp hoặc bơm giếng khoan sâu, độ tin cậy của mối nối cáp còn ảnh hưởng trực tiếp đến hiệu quả sản xuất và chi phí vận hành.

Lựa Chọn Phương Pháp Đấu Nối Cáp Bơm Chìm Nào Phù Hợp?

Việc lựa chọn phương pháp đấu nối cáp bơm chìm phù hợp phụ thuộc vào nhiều yếu tố như môi trường lắp đặt, yêu cầu về độ bền, ngân sách và kinh nghiệm của người thực hiện. Hiện có hai phương pháp phổ biến và được khuyến nghị cao là sử dụng hộp nối đổ keo resin và quấn băng keo tự dính chống nước. Mỗi phương pháp có những ưu và nhược điểm riêng, phù hợp với các tình huống cụ thể khác nhau, do đó cần cân nhắc kỹ lưỡng trước khi quyết định áp dụng.

Đối với môi trường khắc nghiệt như nước mặn, hóa chất, hoặc áp lực nước cao, phương pháp đổ keo resin thường được ưu tiên nhờ khả năng bảo vệ vượt trội. Ngược lại, trong những trường hợp cần sự linh hoạt hơn, thời gian thi công nhanh chóng hoặc chi phí ban đầu thấp hơn, băng keo tự dính có thể là lựa chọn hợp lý. Điều quan trọng là phải hiểu rõ bản chất của từng phương pháp để đưa ra quyết định tối ưu, đảm bảo an toàn và hiệu quả cho hệ thống bơm chìm.

Phương Pháp 1: Hộp Nối Đổ Keo Resin Chuyên Dụng

Hộp nối đổ keo resin là giải pháp tối ưu cho việc đấu nối cáp bơm chìm trong môi trường ngập nước hoàn toàn, mang lại khả năng chống thấm, cách điện và bảo vệ cơ học vượt trội. Hệ thống này bao gồm một hộp nhựa cứng hoặc vỏ bọc, bên trong chứa hỗn hợp keo resin hai thành phần (thường là epoxy hoặc polyurethane) sẽ đông cứng lại sau khi trộn, tạo thành một khối vật liệu rắn chắc bao bọc hoàn toàn mối nối điện. Keo resin không chỉ cách ly mối nối khỏi nước mà còn cung cấp khả năng chống chịu hóa chất, rung động và áp lực, đảm bảo độ bền vững lâu dài.

Phương pháp này đặc biệt phù hợp cho các ứng dụng yêu cầu độ tin cậy cao, như bơm giếng khoan sâu, bơm thoát nước công nghiệp hoặc các hệ thống hoạt động liên tục trong điều kiện khắc nghiệt. Dù quy trình thi công có phần phức tạp hơn và đòi hỏi thời gian đông kết, nhưng kết quả cuối cùng là một mối nối gần như không thể bị xâm nhập bởi nước, mang lại sự an tâm tuyệt đối về an toàn và hiệu suất.

Phương Pháp 2: Băng Keo Cách Điện Tự Dính Chống Nước

Băng keo cách điện tự dính chống nước, hay còn gọi là băng cao su non quấn nối cáp chìm hoặc băng keo tự nóng chảy, là một giải pháp linh hoạt và nhanh chóng để xử lý đầu cáp bơm chìm không bị ngấm nước. Loại băng keo này được làm từ hợp chất cao su đặc biệt có khả năng tự dính và hòa quyện vào nhau khi được kéo căng và quấn chặt, tạo thành một lớp cách điện và chống thấm liền mạch, không có khe hở. Thường kết hợp với lớp băng keo cách điện PVC bên ngoài để tăng cường bảo vệ cơ học và chống UV.

Phương pháp này phù hợp cho các ứng dụng có yêu cầu vừa phải về độ bền cơ học và môi trường nước không quá khắc nghiệt, hoặc khi cần sửa chữa nhanh chóng. Ưu điểm nổi bật là thi công đơn giản, không cần dụng cụ chuyên dụng phức tạp và thời gian hoàn thành nhanh. Tuy nhiên, hiệu quả chống thấm và độ bền cơ học của mối nối phụ thuộc nhiều vào kỹ năng quấn của người thực hiện và chất lượng của băng keo. Để đạt hiệu quả tối ưu, cần sử dụng các sản phẩm chất lượng cao từ các thương hiệu uy tín như băng cao su non 3M tự nóng chảy.

So Sánh Hai Phương Pháp: Resin vs. Băng Keo Tự Dính

Để giúp bạn đưa ra quyết định tốt nhất, dưới đây là bảng so sánh chi tiết giữa hai phương pháp đấu nối cáp bơm chìm phổ biến này:

Bảng So Sánh Phương Pháp Đấu Nối Cáp Bơm Chìm

Tiêu Chí	Hộp Nối Đổ Keo Resin	Băng Keo Tự Dính Chống Nước
Khả năng chống thấm	Tuyệt đối, tạo thành khối rắn chắc, chịu áp lực nước cao.	Rất tốt, tạo lớp cao su liền mạch, hiệu quả cao nếu quấn đúng kỹ thuật.
Bảo vệ cơ học	Vượt trội, chịu va đập, kéo căng, rung động tốt.	Khá tốt, cần lớp băng keo PVC bảo vệ bên ngoài.
Độ bền môi trường	Chống chịu hóa chất, nước mặn, UV tốt.	Tốt, nhưng kém hơn resin trong môi trường hóa chất mạnh hoặc nước mặn.
Thời gian thi công	Lâu hơn, cần thời gian đông kết (vài giờ đến 24 giờ).	Nhanh chóng, có thể sử dụng ngay sau khi quấn.
Độ khó thi công	Cần sự tỉ mỉ, đúng tỷ lệ trộn keo, có thể hơi lộn xộn.	Đơn giản hơn, nhưng đòi hỏi kỹ năng quấn chặt và đều tay.
Chi phí vật tư	Cao hơn, do bộ kit resin chuyên dụng.	Thấp hơn, chỉ cần băng keo.
Khả năng sửa chữa	Gần như không thể sửa chữa, phải cắt bỏ và làm lại.	Có thể tháo gỡ và quấn lại nếu cần.
Ứng dụng phù hợp	Bơm giếng khoan sâu, bơm công nghiệp, môi trường khắc nghiệt, yêu cầu độ tin cậy cao.	Bơm dân dụng, bơm nông nghiệp, môi trường nước sạch, sửa chữa nhanh.

Quy Trình Đấu Nối Cáp Bơm Chìm Bằng Hộp Nối Đổ Keo Resin

Quy trình đấu nối cáp bơm chìm bằng hộp nối đổ keo resin đòi hỏi sự cẩn trọng và tuân thủ từng bước để đảm bảo mối nối đạt được khả năng chống thấm và cách điện tối ưu. Phương pháp này thường được áp dụng cho các máy bơm thả chìm hoạt động trong môi trường khắc nghiệt, cần độ bền vững cao. Việc thực hiện đúng kỹ thuật xử lý đầu cáp bơm chìm không bị ngấm nước sẽ giúp bảo vệ động cơ bơm khỏi hỏng hóc do nước xâm nhập.

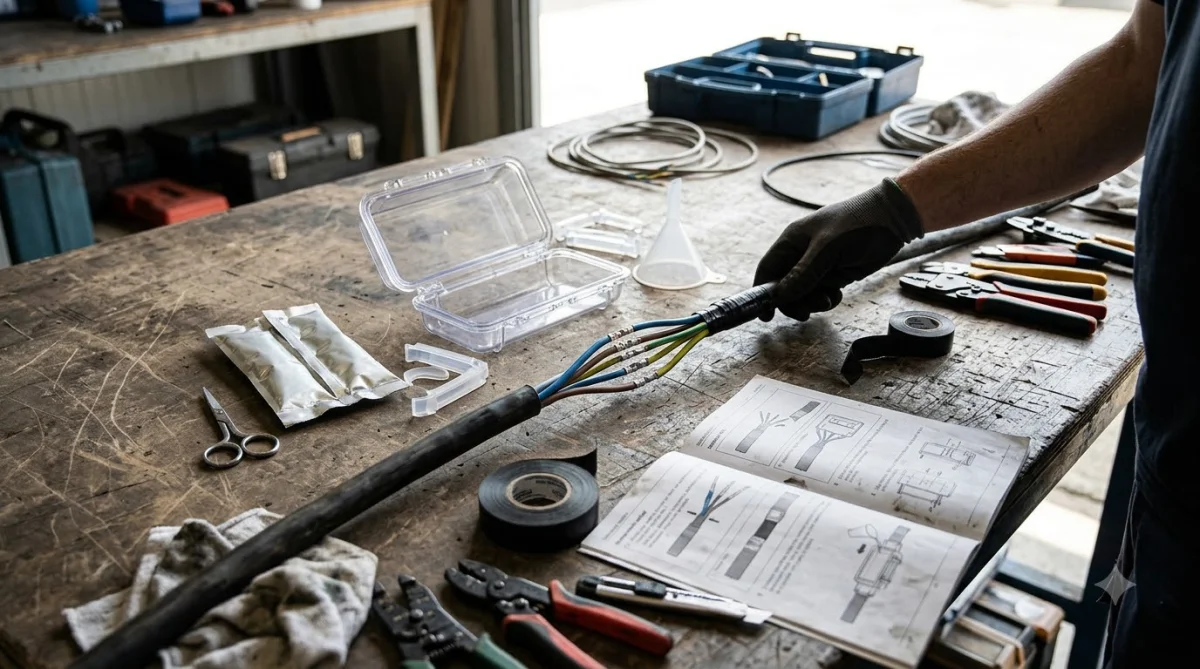

1. Chuẩn Bị Dụng Cụ và Vật Liệu

Trước khi bắt đầu, việc chuẩn bị đầy đủ dụng cụ và vật tư là rất quan trọng để quá trình diễn ra suôn sẻ và an toàn. Bạn cần có bộ hộp nối đổ keo resin chống nước ngâm ngầm chuyên dụng (thường bao gồm hộp nhựa, keo resin 2 thành phần, găng tay, giấy nhám), kìm cắt cáp, kìm tuốt dây, dao rọc cáp, kìm bấm cos (nếu dùng cos), mỏ hàn và thiếc hàn (nếu hàn), máy sấy nhiệt (nếu cần co nhiệt), bút thử điện, và đồng hồ đo điện trở cách điện (megomet).

• Xem thêm thông tin chi tiết về CÁP CAO SU DÙNG CHO BƠM CHÌM XTREM H07RN-F Hãng TO.

• Bộ hộp nối đổ keo resin: Đảm bảo chọn loại phù hợp với kích thước và số lõi cáp của bạn.
• Dụng cụ cắt và tuốt cáp: Kìm cắt, kìm tuốt, dao rọc.
• Vật tư đấu nối lõi: Cosse (đầu cốt) điện phù hợp, ống co nhiệt (nếu cần), thiếc hàn, mỏ hàn.
• Dụng cụ bảo hộ: Găng tay bảo hộ, kính bảo hộ.
• Dụng cụ kiểm tra: Bút thử điện, đồng hồ vạn năng, và đặc biệt là megomet để kiểm tra điện trở cách điện sau khi hoàn thành.
• Vải sạch, dung môi tẩy rửa: Để làm sạch bề mặt cáp.

2. Cắt và Tuốt Cáp Điện

Cắt và tuốt cáp điện đúng cách là bước đầu tiên để tạo ra một mối nối chất lượng, đảm bảo độ tiếp xúc điện tốt và không làm hỏng các lõi dây bên trong. Bạn cần xác định vị trí cắt sao cho mối nối nằm gọn trong hộp resin và có đủ khoảng trống để thao tác. Chiều dài tuốt vỏ ngoài và vỏ cách điện từng lõi cũng phải được tính toán cẩn thận.

1. Cắt cáp: Cắt đoạn cáp cần nối bằng kìm cắt chuyên dụng, đảm bảo vết cắt thẳng và gọn.
2. Bóc vỏ ngoài: Sử dụng dao rọc cáp hoặc kìm tuốt vỏ ngoài để bóc lớp vỏ bảo vệ bên ngoài của cả hai đoạn cáp. Chiều dài bóc vỏ thường được nhà sản xuất hộp nối resin khuyến nghị, thường khoảng 15-20cm tùy thuộc vào kích thước hộp nối. Lưu ý không làm đứt hoặc hỏng lớp vỏ cách điện của các lõi bên trong.
3. Tuốt vỏ cách điện lõi: Tuốt lớp vỏ cách điện của từng lõi dây (pha và trung tính/đất) một đoạn khoảng 2-3cm, đủ để đấu nối bằng phương pháp hàn hoặc bấm cosse. Đảm bảo tuốt sạch, không để lại sợi đồng bị tưa hoặc vỏ cách điện còn dính vào phần lõi đồng.

3. Đấu Nối Các Lõi Dây

Đấu nối các lõi dây là bước quan trọng nhất về mặt điện học, quyết định khả năng dẫn điện và an toàn của mối nối. Có hai phương pháp chính: hàn hoặc bấm cosse. Cả hai đều phải đảm bảo tiếp xúc tốt và chắc chắn.

1. Sử dụng cosse (đầu cốt): Đây là phương pháp phổ biến và được khuyến nghị.
   • Luồn ống co nhiệt (nếu có) vào từng lõi trước khi bấm cosse.
   • Đưa lõi dây đã tuốt vào cosse và dùng kìm bấm cosse chuyên dụng bấm chặt. Đảm bảo cosse ôm khít lõi dây, không bị lỏng lẻo.
   • Sau khi bấm cosse, dùng máy sấy nhiệt để co ống co nhiệt (nếu có) bao phủ phần cosse và một phần vỏ cách điện, tăng cường cách điện sơ cấp.
2. Phương pháp hàn: Cung cấp độ bền cơ học và tiếp xúc điện rất tốt nhưng đòi hỏi kỹ năng hàn.
   • Xoắn chặt hai lõi dây cần nối vào nhau.
   • Sử dụng mỏ hàn và thiếc hàn chất lượng cao để hàn kín mối nối. Đảm bảo thiếc hàn ngấm đều, tạo thành mối hàn bóng, chắc chắn.
   • Sau khi hàn, để nguội hoàn toàn.
   • Quấn băng keo cách điện PVC chất lượng cao hoặc sử dụng ống co nhiệt (sau khi hàn xong) để cách điện từng lõi. Quấn ít nhất 3-4 lớp.
3. Đảm bảo đúng pha: Luôn đấu nối đúng màu dây (pha với pha, trung tính với trung tính, dây tiếp địa với dây tiếp địa) để tránh nhầm lẫn và đảm bảo an toàn cho hệ thống điện 3 pha cho máy bơm hỏa tiễn.

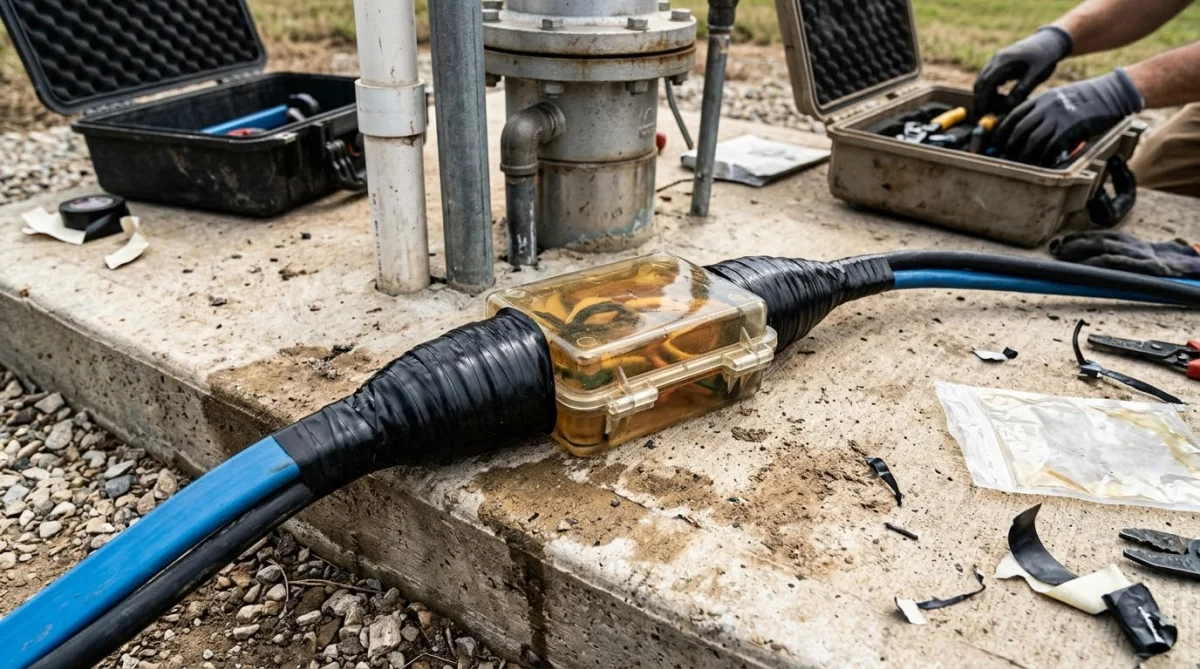

4. Lắp Hộp Nối và Đổ Keo Resin

Đây là bước đặc trưng của phương pháp resin, quyết định khả năng chống thấm nước của mối nối. Cần thực hiện cẩn thận theo hướng dẫn của nhà sản xuất bộ kit resin.

1. Làm sạch cáp: Lau sạch phần cáp và mối nối bằng vải khô, sạch hoặc dung môi chuyên dụng để loại bỏ bụi bẩn, dầu mỡ. Điều này giúp keo resin bám dính tốt hơn.
2. Lắp vỏ hộp nối: Đặt mối nối vào giữa hai nửa của hộp nối resin. Đảm bảo cáp được định vị đúng trong các rãnh của hộp và mối nối không bị chạm vào thành hộp. Đóng chặt hai nửa vỏ hộp lại, sử dụng các kẹp hoặc ốc vít đi kèm để cố định.
3. Trộn keo resin: Hầu hết các bộ kit keo resin đều có hai thành phần (A và B) được đóng gói riêng biệt hoặc trong một túi chia ngăn. Làm theo hướng dẫn của nhà sản xuất để trộn hai thành phần này với tỷ lệ chính xác. Trộn đều và kỹ lưỡng cho đến khi hỗn hợp có màu đồng nhất, thường mất khoảng 2-5 phút. Không trộn quá nhanh để tránh tạo bọt khí.
4. Đổ keo resin: Đổ từ từ hỗn hợp keo resin đã trộn vào một đầu của hộp nối. Đổ liên tục cho đến khi keo tràn đầy và chảy ra ở đầu còn lại, đảm bảo không có bọt khí bị kẹt bên trong.
5. Thời gian đông kết: Để mối nối yên tĩnh trong thời gian đông kết được nhà sản xuất khuyến nghị (thường từ vài giờ đến 24 giờ tùy loại keo và nhiệt độ môi trường). Không di chuyển hoặc tác động vào mối nối trong thời gian này.

5. Kiểm Tra và Hoàn Thiện

Sau khi keo đã đông kết hoàn toàn, việc kiểm tra là bắt buộc để xác nhận an toàn và hiệu quả.

1. Kiểm tra trực quan: Đảm bảo keo đã đông cứng hoàn toàn, không có vết nứt hoặc khe hở.
2. Kiểm tra điện trở cách điện (Megomet): Đây là bước cực kỳ quan trọng. Sử dụng megomet để đo điện trở cách điện giữa các pha với nhau và giữa các pha với dây tiếp địa (nếu có). Giá trị điện trở phải đạt tiêu chuẩn (thường là vài MegaOhm trở lên, tùy theo tiêu chuẩn và điện áp hệ thống). Nếu giá trị thấp, mối nối có thể bị lỗi và cần được kiểm tra lại.
3. Kiểm tra thông mạch: Dùng đồng hồ vạn năng để kiểm tra thông mạch của từng lõi dây, đảm bảo không có đứt mạch.
4. Kiểm tra rò rỉ: Nếu có thể, hãy nhúng mối nối vào nước (sau khi keo đã đông hoàn toàn) và kiểm tra lại bằng megomet sau một thời gian để đảm bảo không có rò rỉ.

Quy Trình Đấu Nối Cáp Bơm Chìm Bằng Băng Keo Tự Dính

Quy trình quấn băng keo cao su non 3M tự nóng chảy cho bơm chìm là một phương pháp nhanh chóng và hiệu quả để tạo ra mối nối cách điện và chống thấm. Để đảm bảo kỹ thuật đấu nối dây máy bơm thả chìm đạt chuẩn, việc tuân thủ các bước dưới đây là hết sức cần thiết. Mặc dù đơn giản hơn resin, phương pháp này vẫn đòi hỏi sự tỉ mỉ và kỹ năng quấn để đạt hiệu quả tối ưu.

1. Chuẩn Bị Dụng Cụ và Vật Liệu

Chuẩn bị đầy đủ các vật tư và dụng cụ trước khi bắt đầu sẽ giúp quá trình đấu nối diễn ra thuận lợi, tránh gián đoạn và đảm bảo chất lượng mối nối. Đặc biệt, việc chọn lựa băng keo cách điện tự dính chống nước chất lượng cao là yếu tố quyết định.

• Băng keo cách điện tự dính chống nước: Chọn loại chất lượng cao, ví dụ như băng cao su non 3M tự nóng chảy, hoặc các sản phẩm tương đương.
• Băng keo cách điện PVC: Để bảo vệ lớp băng keo tự dính bên ngoài.
• Dụng cụ cắt và tuốt cáp: Kìm cắt, kìm tuốt, dao rọc cáp.
• Vật tư đấu nối lõi: Cosse điện (đầu cốt) phù hợp, ống co nhiệt (nếu dùng), thiếc hàn, mỏ hàn.
• Dụng cụ bảo hộ: Găng tay bảo hộ.
• Dụng cụ kiểm tra: Bút thử điện, đồng hồ vạn năng, megomet.
• Vải sạch, dung môi tẩy rửa: Để làm sạch cáp.

2. Cắt và Tuốt Cáp Điện

Giống như phương pháp resin, việc cắt và tuốt cáp điện phải được thực hiện cẩn thận để đảm bảo mối nối chắc chắn và không bị hỏng hóc. Chiều dài tuốt vỏ cần đủ để quấn nhiều lớp băng keo mà không bị quá dày hoặc quá mỏng.

1. Cắt cáp: Cắt đoạn cáp cần nối bằng kìm cắt, đảm bảo vết cắt thẳng và gọn.
2. Bóc vỏ ngoài: Bóc lớp vỏ bảo vệ bên ngoài của cả hai đoạn cáp một đoạn khoảng 10-15cm (tùy vào số lượng lõi và kích thước cáp). Cẩn thận không làm hỏng lớp vỏ cách điện của các lõi bên trong.
3. Tuốt vỏ cách điện lõi: Tuốt lớp vỏ cách điện của từng lõi dây một đoạn khoảng 2-3cm, đủ để đấu nối bằng phương pháp hàn hoặc bấm cosse. Đảm bảo tuốt sạch, không để lại sợi đồng bị tưa.

3. Đấu Nối Các Lõi Dây

Bước này cũng tương tự như khi sử dụng hộp nối resin, mục tiêu là tạo ra một kết nối điện vững chắc và an toàn cho cách nối dây cáp điện 3 pha cho máy bơm hỏa tiễn an toàn tuyệt đối.

1. Sử dụng cosse (đầu cốt):
   • Luồn ống co nhiệt (nếu có) vào từng lõi trước khi bấm cosse.
   • Đưa lõi dây đã tuốt vào cosse và dùng kìm bấm cosse chuyên dụng bấm chặt.
   • Sử dụng máy sấy nhiệt để co ống co nhiệt (nếu có) bao phủ phần cosse và một phần vỏ cách điện.
2. Phương pháp hàn:
   • Xoắn chặt hai lõi dây cần nối vào nhau.
   • Hàn kín mối nối bằng mỏ hàn và thiếc hàn.
   • Để nguội và quấn băng keo cách điện PVC chất lượng cao (ít nhất 3-4 lớp) hoặc sử dụng ống co nhiệt để cách điện từng lõi.
3. Đảm bảo đúng pha: Luôn đấu nối đúng màu dây (pha với pha, trung tính với trung tính, dây tiếp địa với dây tiếp địa).

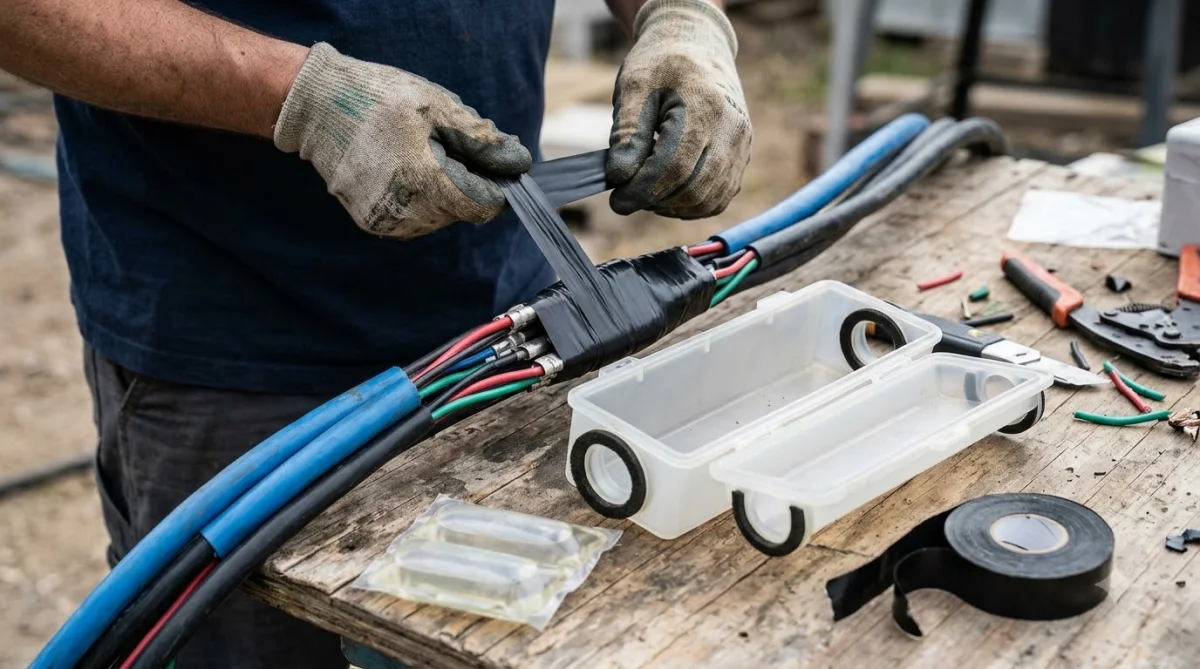

4. Quấn Băng Keo Cách Điện và Băng Keo Tự Dính

Đây là bước then chốt của phương pháp này, đòi hỏi sự tỉ mỉ và kỹ năng quấn để đảm bảo lớp cách điện và chống thấm đồng nhất, không có khe hở. Quy trình quấn băng keo cao su non 3M tự nóng chảy cho bơm chìm cần được thực hiện theo từng lớp cụ thể.

1. Cách điện sơ cấp từng lõi: Sau khi đấu nối các lõi dây (bằng cosse hoặc hàn), sử dụng băng keo cách điện PVC chất lượng cao hoặc ống co nhiệt để cách điện riêng từng mối nối lõi. Quấn ít nhất 3-4 lớp, đảm bảo phủ kín phần lõi đồng và chồng lên lớp vỏ cách điện gốc của cáp.
2. Quấn lớp băng keo tự dính (cao su non):
   • Làm sạch bề mặt cáp và các mối nối bằng vải sạch khô.
   • Bắt đầu quấn băng keo tự dính từ một điểm cách mối nối khoảng 2-3cm trên vỏ ngoài cáp. Kéo căng băng keo khoảng 50-70% chiều dài ban đầu (đến mức băng keo giảm khoảng 1/3 chiều rộng), sau đó quấn chồng lớp sau lên 50% lớp trước.
   • Quấn liên tục qua các mối nối và kết thúc ở điểm cách mối nối khoảng 2-3cm trên vỏ ngoài cáp còn lại.
   • Quấn ít nhất 3-5 lớp băng keo tự dính theo cách này. Đảm bảo lớp băng keo được quấn chặt, đều và không có bọt khí hay nếp gấp. Lực kéo căng sẽ giúp băng keo tự hòa quyện vào nhau, tạo thành một khối cao su liền mạch.
3. Quấn lớp băng keo bảo vệ PVC bên ngoài:
   • Sau khi hoàn thành lớp băng keo tự dính, quấn thêm 3-5 lớp băng keo cách điện PVC chất lượng cao bên ngoài.
   • Lớp băng keo PVC này có tác dụng bảo vệ lớp cao su non khỏi các tác động cơ học, tia UV và tăng cường độ bền cho mối nối. Quấn chặt tay, chồng lớp sau lên 50% lớp trước, đảm bảo phủ kín toàn bộ khu vực đã quấn băng keo tự dính.

5. Kiểm Tra và Hoàn Thiện

Kiểm tra là bước không thể thiếu để đảm bảo mối nối hoạt động an toàn và hiệu quả, đặc biệt là kiểm tra điện trở cách điện megomet sau khi nối cáp bơm chìm.

1. Kiểm tra trực quan: Đảm bảo mối nối được quấn đều, chặt, không có khe hở hay bong tróc.
2. Kiểm tra điện trở cách điện (Megomet): Sử dụng megomet để đo điện trở cách điện giữa các pha và giữa các pha với dây tiếp địa (nếu có). Giá trị phải đạt tiêu chuẩn an toàn.
3. Kiểm tra thông mạch: Dùng đồng hồ vạn năng để kiểm tra thông mạch của từng lõi dây.

Các Sai Lầm Thường Gặp Khi Đấu Nối Cáp Bơm Chìm và Cách Khắc Phục

Nhiều sai lầm phổ biến có thể khiến mối nối cáp bơm chìm bị nhiễm ẩm cháy động cơ, dẫn đến hư hỏng nghiêm trọng và tốn kém. Việc nhận diện và khắc phục những lỗi này là cực kỳ quan trọng để đảm bảo an toàn và tuổi thọ cho hệ thống bơm. Một số lỗi thường gặp bao gồm việc sử dụng vật liệu không phù hợp, quy trình thực hiện cẩu thả hoặc bỏ qua các bước kiểm tra quan trọng.

• Không làm sạch bề mặt cáp: Bụi bẩn, dầu mỡ trên cáp sẽ làm giảm khả năng bám dính của keo resin hoặc băng keo tự dính, tạo ra khe hở cho nước xâm nhập.
  Khắc phục: Luôn lau sạch bề mặt cáp bằng dung môi chuyên dụng (cồn IPA) và vải sạch trước khi đấu nối.
• Nối dây không chắc chắn hoặc không đúng kỹ thuật: Các mối nối lõi dây lỏng lẻo, hàn không ngấm hoặc bấm cosse không chặt sẽ gây ra điện trở tiếp xúc cao, phát sinh nhiệt, làm hỏng cách điện và dẫn đến chập cháy.
  Khắc phục: Luôn sử dụng cosse chất lượng cao và kìm bấm chuyên dụng, hoặc hàn kỹ lưỡng, đảm bảo mối nối chắc chắn cả về điện và cơ học.
• Sử dụng vật liệu kém chất lượng hoặc không chuyên dụng: Băng keo điện thông thường, keo dán không chống nước, hoặc hộp nối không đạt tiêu chuẩn chống thấm sẽ không thể bảo vệ mối nối trong môi trường nước.
  Khắc phục: Chỉ sử dụng bộ hộp nối đổ keo resin chống nước ngâm ngầm hoặc băng keo cách điện tự dính chống nước (băng cao su non) chuyên dụng, từ các thương hiệu uy tín.
• Không đúng tỷ lệ trộn keo resin hoặc trộn không đều: Keo resin sẽ không đông cứng hoàn toàn hoặc không đạt được tính chất cách điện, chống thấm như mong muốn nếu tỷ lệ trộn sai hoặc trộn không kỹ.
  Khắc phục: Đọc kỹ hướng dẫn của nhà sản xuất, sử dụng đúng tỷ lệ và trộn đều hỗn hợp keo resin cho đến khi đồng nhất.
• Quấn băng keo tự dính không đủ lớp, không đủ căng hoặc không chồng lớp: Điều này tạo ra các khe hở, bọt khí, làm giảm khả năng chống thấm của mối nối.
  Khắc phục: Quấn băng keo tự dính đủ lớp (ít nhất 3-5 lớp), kéo căng đều tay (khoảng 50-70% chiều dài ban đầu) và đảm bảo lớp sau chồng lên 50% lớp trước. Luôn kết thúc bằng lớp băng keo PVC bảo vệ.
• Bỏ qua bước kiểm tra điện trở cách điện (Megomet): Đây là sai lầm nguy hiểm nhất. Nếu không kiểm tra, bạn sẽ không biết mối nối có bị rò rỉ điện hay không trước khi đưa vào sử dụng.
  Khắc phục: Luôn thực hiện kiểm tra điện trở cách điện megomet sau khi nối cáp bơm chìm. Đây là bước bắt buộc để đảm bảo an toàn tuyệt đối.
• Không bảo vệ mối nối khỏi tác động cơ học: Mối nối có thể bị hư hại do kéo căng, uốn cong quá mức hoặc va đập.
  Khắc phục: Đảm bảo mối nối được cố định chắc chắn, không bị kéo căng hoặc uốn cong đột ngột. Trong một số trường hợp, có thể sử dụng thêm ống bảo vệ bên ngoài.

Kiểm Tra Điện Trở Cách Điện (Megomet) Sau Khi Nối Cáp Bơm Chìm

Kiểm tra điện trở cách điện bằng megomet là một bước không thể bỏ qua sau khi hoàn thành việc đấu nối cáp bơm chìm, bất kể bạn sử dụng phương pháp resin hay băng keo tự dính. Việc này giúp xác định xem mối nối có bị rò rỉ điện hay không, đảm bảo an toàn tuyệt đối cho người sử dụng và thiết bị. Megomet là thiết bị đo điện trở cách điện ở điện áp cao (thường là 500V hoặc 1000V DC), mô phỏng điều kiện làm việc thực tế của hệ thống điện.

Quy trình kiểm tra:

1. Đảm bảo an toàn: Ngắt hoàn toàn nguồn điện đến máy bơm. Đeo găng tay cách điện và đảm bảo khu vực làm việc khô ráo.
2. Chuẩn bị thiết bị: Kết nối một đầu của megomet (thường là dây "Line" hoặc "L") với một lõi pha của cáp đã nối. Kết nối đầu còn lại (thường là dây "Earth" hoặc "E") với dây tiếp địa (nếu có) hoặc vỏ kim loại của bơm/giếng (đảm bảo vỏ kim loại được nối đất).
3. Thực hiện đo: Chọn điện áp đo phù hợp (thường 500V cho hệ thống 220V, 1000V cho hệ thống 380V). Nhấn nút đo và chờ cho giá trị ổn định. Ghi lại kết quả.
4. Đo các cặp dây: Lặp lại quy trình cho tất cả các cặp lõi dây:
   • Giữa từng pha với dây tiếp địa.
   • Giữa pha 1 với pha 2, pha 1 với pha 3, pha 2 với pha 3 (đối với hệ thống 3 pha).
5. Đánh giá kết quả:
   • Giá trị lý tưởng: Điện trở cách điện phải rất cao, thường là trên 100 MegaOhm (MΩ).
   • Giá trị chấp nhận được: Tối thiểu phải đạt vài MegaOhm (ví dụ, theo một số tiêu chuẩn, tối thiểu 1 MΩ/1000V điện áp làm việc).
   • Giá trị thấp: Nếu kết quả đo thấp hơn mức an toàn, điều đó cho thấy mối nối có vấn đề về cách điện (ví dụ: bị ẩm, bị hở, vật liệu cách điện kém). Cần phải tháo ra kiểm tra và làm lại mối nối.

Việc kiểm tra bằng megomet không chỉ là một bước kiểm soát chất lượng mà còn là một yêu cầu bắt buộc để đảm bảo sự an toàn tuyệt đối cho người vận hành và sự bền bỉ của máy bơm chìm. Đừng bao giờ bỏ qua bước này.

Lưu Ý An Toàn Quan Trọng

An toàn là yếu tố hàng đầu khi thực hiện bất kỳ công việc nào liên quan đến điện, đặc biệt là với máy bơm chìm hoạt động trong môi trường nước. Mọi sai sót đều có thể dẫn đến hậu quả nghiêm trọng như điện giật, cháy nổ hoặc hư hỏng thiết bị. Vì vậy, việc tuân thủ các nguyên tắc an toàn cơ bản là không thể thiếu trong suốt quá trình đấu nối cáp bơm chìm.

• Ngắt nguồn điện hoàn toàn: Luôn đảm bảo rằng nguồn điện cung cấp cho máy bơm đã được ngắt hoàn toàn tại cầu dao hoặc aptomat trước khi bắt đầu bất kỳ thao tác nào. Kiểm tra lại bằng bút thử điện hoặc đồng hồ vạn năng để chắc chắn không còn điện.
• Sử dụng dụng cụ bảo hộ cá nhân (PPE): Đeo găng tay cách điện, kính bảo hộ và giày cách điện là bắt buộc để bảo vệ bản thân khỏi điện giật, vật sắc nhọn hoặc hóa chất (khi làm việc với resin).
• Làm việc trong môi trường khô ráo: Tránh làm việc trong điều kiện ẩm ướt hoặc dưới trời mưa. Đảm bảo khu vực làm việc khô ráo và đủ ánh sáng.
• Sử dụng dụng cụ chuyên dụng và chất lượng: Chỉ sử dụng các dụng cụ cắt, tuốt, bấm cosse chuyên dụng và còn trong tình trạng tốt. Vật tư như cáp điện, cosse, keo resin, băng keo phải đạt tiêu chuẩn chất lượng.
• Kiểm tra dây tiếp địa: Đảm bảo hệ thống tiếp địa của máy bơm và toàn bộ hệ thống điện hoạt động tốt. Dây tiếp địa phải được đấu nối chắc chắn và đúng kỹ thuật.
• Không vội vàng: Thực hiện từng bước một cách cẩn thận, tỉ mỉ, không vội vàng. Một mối nối cẩu thả có thể gây ra hậu quả khôn lường.
• Kiểm tra lại sau khi hoàn thành: Luôn kiểm tra điện trở cách điện bằng megomet và thông mạch bằng đồng hồ vạn năng trước khi cấp điện trở lại cho bơm.
• Hiểu rõ giới hạn của bản thân: Nếu bạn không tự tin về khả năng của mình, hãy tìm đến sự hỗ trợ của thợ điện hoặc kỹ thuật viên có kinh nghiệm để đảm bảo an toàn và chất lượng công việc.

Kết Luận và Khuyến Nghị

Việc đấu nối cáp bơm chìm đúng kỹ thuật bằng hộp nối đổ keo resin hoặc băng keo tự dính chống nước là yếu tố then chốt quyết định sự an toàn, độ bền và hiệu quả hoạt động của hệ thống bơm. Mặc dù mỗi phương pháp có những ưu và nhược điểm riêng, nhưng cả hai đều mang lại khả năng chống thấm và cách điện vượt trội nếu được thực hiện đúng quy trình và bằng vật liệu chất lượng. Việc lựa chọn phương pháp phù hợp cần dựa trên điều kiện môi trường, yêu cầu kỹ thuật và ngân sách cụ thể của từng dự án.

Dù bạn chọn phương pháp nào, sự tỉ mỉ, cẩn trọng và tuân thủ các bước an toàn là điều không thể thiếu. Đừng bao giờ bỏ qua bước kiểm tra điện trở cách điện bằng megomet, vì đây là "bảo hiểm" cuối cùng cho mối nối của bạn. Đầu tư vào vật tư chất lượng và thực hiện đúng kỹ thuật không chỉ giúp bạn tránh được những rủi ro và chi phí sửa chữa không đáng có mà còn đảm bảo tuổi thọ lâu dài cho máy bơm chìm của mình.

Hy vọng rằng hướng dẫn chi tiết này từ khocapchauau.com sẽ giúp bạn tự tin thực hiện việc đấu nối cáp bơm chìm một cách an toàn, chuyên nghiệp và hiệu quả nhất. Nếu bạn có bất kỳ thắc mắc nào hoặc cần tư vấn thêm về các giải pháp cáp điện và phụ kiện, đừng ngần ngại liên hệ với chúng tôi để được hỗ trợ tốt nhất.

Câu Hỏi Thường Gặp (FAQ)

Hướng dẫn chi tiết cách đổ keo resin nối cáp bơm chìm ngập nước A-Z là gì?

Hướng dẫn chi tiết cách đổ keo resin nối cáp bơm chìm ngập nước A-Z bao gồm các bước từ chuẩn bị dụng cụ, vật liệu (hộp nối đổ keo resin chuyên dụng), cắt và tuốt cáp cẩn thận, đấu nối các lõi dây điện (bằng cosse hoặc hàn), làm sạch bề mặt cáp, lắp đặt hộp nối, trộn keo resin theo đúng tỷ lệ và đổ đầy vào hộp. Sau đó, cần chờ keo đông kết hoàn toàn và cuối cùng là kiểm tra điện trở cách điện bằng megomet để đảm bảo mối nối cách điện và chống thấm tuyệt đối. Mỗi bước đều đòi hỏi sự tỉ mỉ để tránh sai sót.

Sai lầm nào khiến mối nối cáp bơm chìm bị nhiễm ẩm cháy động cơ?

Có nhiều sai lầm có thể khiến mối nối cáp bơm chìm bị nhiễm ẩm và gây cháy động cơ. Những lỗi phổ biến nhất bao gồm: không làm sạch bề mặt cáp trước khi đấu nối, sử dụng vật liệu kém chất lượng hoặc không chuyên dụng (như băng keo điện thông thường), đấu nối lõi dây lỏng lẻo gây phát sinh nhiệt, trộn keo resin sai tỷ lệ hoặc không đều, quấn băng keo tự dính không đủ lớp hoặc không đủ căng, và đặc biệt là bỏ qua bước kiểm tra điện trở cách điện bằng megomet sau khi hoàn thành. Bất kỳ khe hở nhỏ nào cũng có thể cho phép nước xâm nhập và gây hỏng hóc.

Làm thế nào để kiểm tra điện trở cách điện megomet sau khi nối cáp bơm chìm?

Để kiểm tra điện trở cách điện bằng megomet sau khi nối cáp bơm chìm, bạn cần đảm bảo nguồn điện đã được ngắt hoàn toàn. Sử dụng megomet để đo điện trở giữa từng lõi pha với dây tiếp địa và giữa các lõi pha với nhau (đối với cáp 3 pha). Kết nối một đầu megomet vào lõi dây cần kiểm tra và đầu còn lại vào dây tiếp địa hoặc vỏ kim loại đã nối đất. Chọn điện áp đo phù hợp (ví dụ 500V hoặc 1000V DC) và ghi lại giá trị. Điện trở cách điện lý tưởng phải rất cao (trên 100 MΩ). Nếu giá trị thấp, mối nối có vấn đề và cần được làm lại.

Quy trình quấn băng keo cao su non 3M tự nóng chảy cho bơm chìm như thế nào?

Quy trình quấn băng keo cao su non 3M tự nóng chảy cho bơm chìm bao gồm các bước: đầu tiên, đấu nối các lõi dây điện và cách điện sơ cấp từng lõi bằng băng keo PVC hoặc ống co nhiệt. Tiếp theo, làm sạch bề mặt cáp. Sau đó, bắt đầu quấn băng keo cao su non 3M từ một điểm cách mối nối khoảng 2-3cm trên vỏ ngoài cáp, kéo căng băng keo khoảng 50-70% chiều dài ban đầu và quấn chồng lớp sau lên 50% lớp trước. Quấn liên tục ít nhất 3-5 lớp qua toàn bộ mối nối. Cuối cùng, quấn thêm 3-5 lớp băng keo cách điện PVC bên ngoài để bảo vệ cơ học và chống UV cho mối nối.

Cách nối dây cáp điện 3 pha cho máy bơm hỏa tiễn an toàn tuyệt đối là gì?

Cách nối dây cáp điện 3 pha cho máy bơm hỏa tiễn an toàn tuyệt đối đòi hỏi sự kết hợp của kỹ thuật chuẩn và vật tư chất lượng cao. Các bước chính bao gồm: ngắt nguồn điện hoàn toàn, chuẩn bị dụng cụ và vật tư chuyên dụng (hộp nối resin hoặc băng keo tự dính chống nước), cắt và tuốt cáp cẩn thận, đấu nối các lõi dây 3 pha bằng cosse hoặc hàn chắc chắn, đảm bảo đúng màu dây và pha. Sau đó, thực hiện việc cách điện và chống thấm bằng phương pháp resin hoặc quấn băng keo tự dính theo đúng quy trình. Cuối cùng và quan trọng nhất là kiểm tra điện trở cách điện bằng megomet trên tất cả các pha và giữa pha với đất trước khi cấp điện trở lại.

Khi nào nên ưu tiên dùng hộp nối đổ keo chống nước ngâm ngầm?

Bạn nên ưu tiên dùng hộp nối đổ keo chống nước ngâm ngầm khi yêu cầu độ bền, an toàn và khả năng chống thấm là tuyệt đối. Phương pháp này đặc biệt phù hợp cho các máy bơm chìm hoạt động trong môi trường khắc nghiệt như giếng khoan sâu, nước mặn, nước có hóa chất ăn mòn, hoặc các ứng dụng công nghiệp yêu cầu hoạt động liên tục và không chấp nhận rủi ro. Hộp nối resin tạo ra một khối vật liệu rắn chắc, bao bọc hoàn toàn mối nối, cung cấp khả năng bảo vệ cơ học, chống thấm và cách điện vượt trội hơn hẳn so với các phương pháp khác, đảm bảo tuổi thọ lâu dài cho hệ thống bơm.
