Với sự bùng nổ của xe điện, nhu cầu lắp đặt wallbox sạc tại nhà ngày càng tăng cao. Tuy nhiên, việc đấu nối tủ điện đến wallbox không đơn thuần là cắm điện mà đòi hỏi kiến thức chuyên môn và sự cẩn trọng để đảm bảo an toàn cho người sử dụng và hệ thống điện. Một quy trình đi dây wallbox chuẩn kỹ thuật không chỉ giúp thiết bị hoạt động ổn định, hiệu quả mà còn phòng tránh được các rủi ro về điện như lỗi nóng dây & rò điện, chập cháy, quá tải.

Bài viết này sẽ cung cấp cho bạn hướng dẫn thi công trạm sạc chi tiết 5 bước từ A đến Z để đấu nối tủ điện đến wallbox sạc xe điện một cách an toàn và chuẩn kỹ thuật. Dù bạn là người có chút kinh nghiệm về điện hay đang tìm hiểu để giám sát quá trình thi công, những thông tin dưới đây sẽ vô cùng hữu ích, giúp bạn hiểu rõ về sơ đồ đấu nối wallbox và các tiêu chuẩn an toàn cần tuân thủ.

Vì Sao Cần Hiểu Rõ Quy Trình Đấu Nối Tủ Điện Đến Wallbox?

Việc kết nối sạc xe điện từ tủ điện chính đến wallbox là một quy trình kỹ thuật phức tạp, đòi hỏi sự hiểu biết sâu sắc về điện. Một sai sót nhỏ trong quá trình đi dây wallbox hoặc đấu nối tủ điện đến wallbox có thể dẫn đến hậu quả nghiêm trọng như:

• Nguy cơ chập cháy, nổ: Dây dẫn quá nhỏ so với công suất sạc, đấu nối lỏng lẻo hoặc thiếu thiết bị bảo vệ sẽ gây quá nhiệt, dẫn đến chập điện và hỏa hoạn.
• Hư hỏng thiết bị: Wallbox và xe điện là những thiết bị có giá trị cao, yêu cầu nguồn điện ổn định. Đấu nối sai kỹ thuật có thể gây hư hỏng vĩnh viễn cho cả hai.
• Nguy hiểm cho người sử dụng: Thiếu tiếp địa hoặc aptomat chống rò không đúng loại có thể gây giật điện, đe dọa tính mạng.
• Gián đoạn cung cấp điện: Quá tải do lắp đặt wallbox không đúng cách có thể làm nhảy aptomat tổng, ảnh hưởng đến toàn bộ hệ thống điện trong nhà.

Nắm vững quy trình này giúp bạn không chỉ đảm bảo an toàn điện wallbox mà còn tối ưu hóa hiệu suất sạc và kéo dài tuổi thọ cho thiết bị. Đây là nền tảng quan trọng để bạn có thể tự tin sạc xe điện tại nhà một cách an tâm nhất.

Bước 1: Chuẩn Bị Dụng Cụ Và Kiểm Tra Hệ Thống Điện

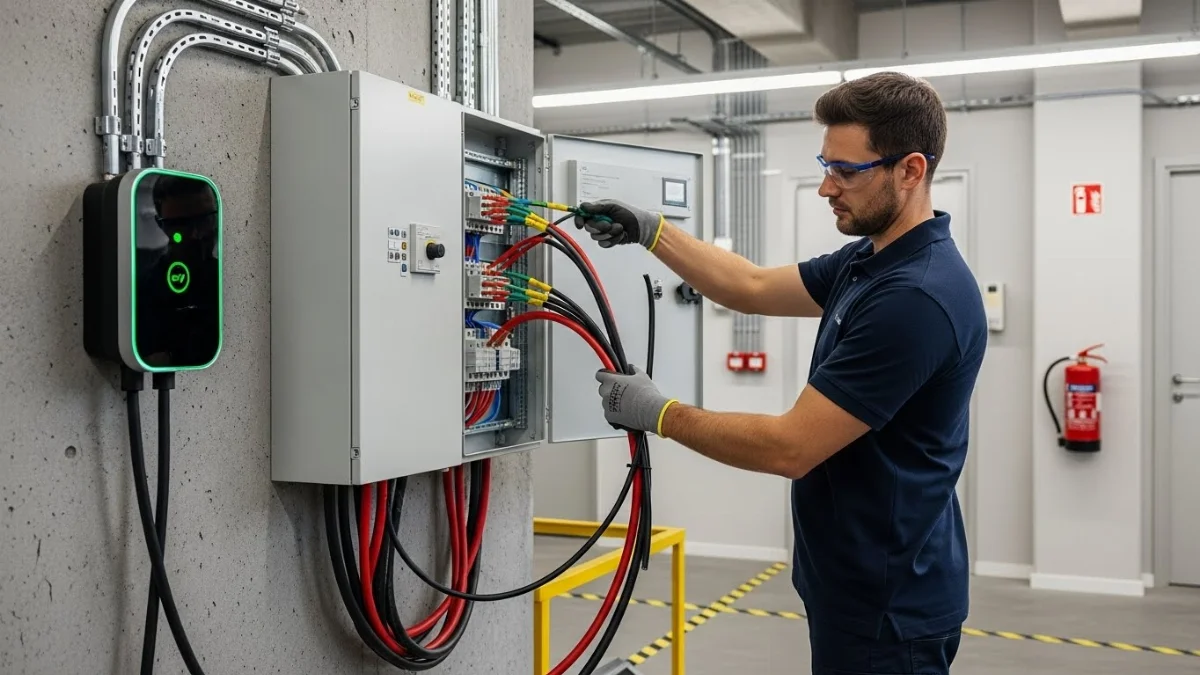

Trước khi bắt tay vào đấu nối tủ điện đến wallbox, việc chuẩn bị kỹ lưỡng là yếu tố then chốt. Bước này không chỉ bao gồm việc tập hợp đầy đủ dụng cụ mà còn là việc đánh giá kỹ lưỡng hệ thống điện hiện tại của ngôi nhà để đảm bảo an toàn và khả năng tương thích.

Kiểm tra công suất điện và aptomat tổng

Wallbox sạc xe điện thường có công suất lớn, từ 3.7kW đến 22kW (hoặc cao hơn). Do đó, bạn cần kiểm tra công suất tối đa mà hệ thống điện nhà bạn có thể cung cấp. Hãy xem xét các yếu tố sau:

• Điện áp và Pha: Xác định xem nhà bạn đang sử dụng điện 1 pha (220V) hay 3 pha (380V). Wallbox cũng có các phiên bản 1 pha và 3 pha tương ứng.
• Công suất định mức của đồng hồ điện và aptomat tổng: Đảm bảo công suất này đủ lớn để tải thêm wallbox mà không gây quá tải cho hệ thống. Nếu không đủ, bạn có thể cần nâng cấp đồng hồ điện hoặc hệ thống dây dẫn chính.
• Tổng tải tiêu thụ hiện tại: Tính toán tổng công suất của tất cả các thiết bị điện đang sử dụng trong nhà để xác định mức công suất còn dư cho wallbox.

Lựa chọn dây dẫn và thiết bị bảo vệ phù hợp

Việc lựa chọn dây dẫn và thiết bị bảo vệ đúng tiêu chuẩn là cực kỳ quan trọng đối với an toàn điện wallbox. Đây là cốt lõi để đảm bảo quá trình đi dây wallbox được chuẩn xác:

• Dây dẫn:
  • Tiết diện dây: Phải đủ lớn để chịu tải dòng điện tối đa của wallbox mà không bị quá nhiệt. Thông thường, wallbox 7kW một pha cần dây 4mm² - 6mm²; wallbox 11kW ba pha cần dây 2.5mm² - 4mm² mỗi pha; wallbox 22kW ba pha cần dây 4mm² - 6mm² mỗi pha. Luôn chọn dây có tiết diện lớn hơn mức tối thiểu để đảm bảo an toàn và hiệu suất.
  • Chất liệu và vỏ bọc: Nên dùng dây đồng, có vỏ bọc cách điện PVC hoặc XLPE chất lượng cao, chịu được nhiệt độ và điều kiện môi trường.
• Aptomat chống rò (RCBO/RCCB):
  • Bắt buộc phải có để bảo vệ chống giật điện do rò rỉ dòng. Chọn loại có dòng rò định mức 30mA (hoặc 10mA cho những khu vực yêu cầu an toàn cao hơn) và dòng định mức phù hợp với wallbox.
• Aptomat nhánh (MCB):
  • Bảo vệ chống quá tải và ngắn mạch. Dòng định mức của MCB phải phù hợp với công suất của wallbox và tiết diện dây dẫn. Ví dụ, wallbox 7kW thường dùng MCB 32A; wallbox 11kW dùng MCB 16A (3 pha); wallbox 22kW dùng MCB 32A (3 pha).
• Tiếp địa: Hệ thống tiếp địa (nối đất) là bắt buộc. Đảm bảo cọc tiếp địa đạt chuẩn điện trở.
• Dụng cụ cần thiết: Kìm cắt, kìm tuốt dây, tua vít, bút thử điện, đồng hồ vạn năng, ống luồn dây (ống ruột gà hoặc ống PVC cứng), hộp nổi/hộp âm tường, băng keo điện, thang.

Bước 2: Lắp Đặt Tủ Điện Phụ Và Bảo Vệ

Để đảm bảo an toàn điện wallbox và dễ dàng quản lý, việc lắp đặt một tủ điện phụ riêng biệt cho wallbox là giải pháp được khuyến nghị. Tủ điện này sẽ chứa các thiết bị bảo vệ chuyên dụng, giúp cô lập wallbox khỏi hệ thống điện chính của ngôi nhà trong trường hợp có sự cố.

Vị trí lắp đặt và cố định tủ điện phụ

Chọn vị trí lắp đặt tủ điện phụ gần wallbox nhất có thể để giảm chiều dài dây dẫn, tối thiểu hóa tổn thất điện năng và chi phí. Vị trí lý tưởng thường là:

• Gần nơi sạc xe (ví dụ: trong gara, khu vực đỗ xe).
• Trong nhà hoặc dưới mái che để tránh mưa, nắng trực tiếp và độ ẩm cao.
• Dễ tiếp cận để kiểm tra, bảo trì hoặc ngắt điện khi cần thiết.
• Cách xa tầm tay trẻ em hoặc vật nuôi.

Sử dụng tắc kê và vít nở để cố định tủ điện phụ chắc chắn trên tường. Đảm bảo tủ được lắp đặt thẳng hàng và vững chãi, không bị rung lắc.

Kết nối aptomat chống rò (RCBO/RCCB) và aptomat nhánh (MCB)

Trong tủ điện phụ, bạn sẽ tiến hành đấu nối tủ điện đến wallbox thông qua các thiết bị bảo vệ:

1. Ngắt nguồn điện tổng: Đảm bảo ngắt hoàn toàn nguồn điện tại aptomat tổng của ngôi nhà trước khi thực hiện bất kỳ thao tác đấu nối nào. Đây là bước an toàn tối quan trọng.
2. Lắp đặt RCBO/RCCB:
   • RCBO (Residual Current Breaker with Overcurrent protection) hoặc RCCB (Residual Current Circuit Breaker) là thiết bị chống rò điện, cực kỳ quan trọng để bảo vệ con người khỏi nguy cơ giật điện.
   • Đấu nối dây nguồn (pha và trung tính) từ aptomat tổng hoặc từ bảng điện chính vào đầu vào của RCBO/RCCB.
   • Đấu nối dây ra của RCBO/RCCB tới đầu vào của MCB.
   • Chọn RCBO/RCCB có dòng rò 30mA (loại A hoặc B, loại B tốt hơn cho xe điện nhưng đắt hơn).
3. Lắp đặt MCB:
   • MCB (Miniature Circuit Breaker) có chức năng bảo vệ chống quá tải và ngắn mạch.
   • Đấu nối dây từ RCBO/RCCB vào đầu vào của MCB.
   • Đầu ra của MCB sẽ được nối trực tiếp tới wallbox thông qua dây dẫn đã chọn.
   • Đối với hệ thống 3 pha, bạn sẽ cần MCB 3 pha và RCBO/RCCB 3 pha tương ứng.
4. Đấu nối dây tiếp địa: Dây tiếp địa (màu xanh lá sọc vàng) từ hệ thống tiếp địa chung của ngôi nhà (hoặc cọc tiếp địa riêng) phải được đấu vào thanh tiếp địa (Ground Bar) trong tủ điện phụ, sau đó nối ra wallbox.

Sau khi hoàn tất đấu nối các thiết bị bảo vệ, hãy sắp xếp dây gọn gàng trong tủ điện, sử dụng kẹp hoặc dây rút để cố định. Dán nhãn rõ ràng cho từng aptomat để dễ dàng nhận biết và quản lý.

Bước 3: Thực Hiện Đi Dây Từ Tủ Điện Đến Wallbox

Bước đi dây là giai đoạn quan trọng trong quá trình đấu nối tủ điện đến wallbox, đòi hỏi sự tỉ mỉ và tuân thủ các quy tắc an toàn. Việc đi dây wallbox đúng cách không chỉ đảm bảo hiệu suất mà còn tăng tính thẩm mỹ và độ bền cho hệ thống.

Kỹ thuật đi dây an toàn và thẩm mỹ

Chọn phương pháp đi dây phù hợp với điều kiện lắp đặt và đảm bảo tính thẩm mỹ, an toàn:

• Đi dây trong ống bảo vệ:
  • Sử dụng ống luồn dây điện (ống ruột gà hoặc ống PVC cứng) để bảo vệ dây dẫn khỏi tác động cơ học, côn trùng và độ ẩm.
  • Ống luồn phải được cố định chắc chắn dọc theo tường hoặc trong rãnh âm tường.
  • Nếu đi dây ngoài trời, hãy chọn ống luồn và dây dẫn có khả năng chống tia UV, chống nước và chịu được nhiệt độ khắc nghiệt.
• Giảm thiểu mối nối: Cố gắng đi dây liên tục từ tủ điện phụ đến wallbox mà không có mối nối giữa chừng. Nếu bắt buộc phải có, hãy sử dụng hộp nối chuyên dụng, đấu nối chắc chắn bằng cosse và băng keo cách điện chất lượng cao.
• Khoảng cách và phân bổ: Tránh đi dây điện wallbox chung với các đường dây tín hiệu hoặc dây của các thiết bị gây nhiễu khác để tránh ảnh hưởng đến chất lượng sạc. Đảm bảo khoảng cách an toàn với các nguồn nhiệt hoặc vật liệu dễ cháy.
• Thẩm mỹ: Sử dụng nẹp, kẹp dây hoặc đi dây âm tường để hệ thống trông gọn gàng, chuyên nghiệp và không gây vướng víu.

Đảm bảo tiếp địa chuẩn

Hệ thống tiếp địa (nối đất) là một thành phần không thể thiếu trong mọi hệ thống điện, đặc biệt là khi lắp đặt wallbox sạc xe điện. Đây là yếu tố sống còn để đảm bảo an toàn điện wallbox và người sử dụng:

• Kết nối với hệ thống tiếp địa chung: Dây tiếp địa từ wallbox phải được nối chắc chắn vào thanh tiếp địa trong tủ điện phụ, và từ đó kết nối với hệ thống tiếp địa chung của ngôi nhà.
• Kiểm tra điện trở tiếp địa: Điện trở tiếp địa phải đạt tiêu chuẩn an toàn (thường là dưới 4 Ohm). Nếu điện trở quá cao, cần phải đóng thêm cọc tiếp địa hoặc cải thiện hệ thống hiện có.
• Sử dụng dây tiếp địa có màu chuẩn: Dây tiếp địa luôn có màu xanh lá sọc vàng để dễ dàng nhận biết và tránh nhầm lẫn.

Bước 4: Đấu Nối Dây Vào Wallbox

Đây là bước cuối cùng trong việc đấu nối tủ điện đến wallbox, nơi các dây dẫn đã được chuẩn bị sẽ được kết nối trực tiếp vào thiết bị sạc. Sự chính xác và cẩn thận là yếu tố quyết định sự an toàn và hoạt động ổn định của wallbox.

Kết nối dây nguồn vào terminal của wallbox

Mỗi wallbox đều có các terminal (cọc đấu dây) bên trong dành cho dây pha (L1, L2, L3 đối với 3 pha, hoặc L1 cho 1 pha), dây trung tính (N) và dây tiếp địa (PE). Quy trình thực hiện như sau:

1. Mở vỏ wallbox: Tháo vỏ bảo vệ của wallbox theo hướng dẫn của nhà sản xuất để tiếp cận các terminal đấu nối.
2. Chuẩn bị đầu dây: Tuốt vỏ cách điện ở đầu các sợi dây dẫn với độ dài vừa đủ để có thể cắm sâu và chắc chắn vào terminal mà không để lộ lõi dây quá nhiều. Sử dụng cosse (đầu cốt) phù hợp để tăng độ bền và khả năng tiếp xúc điện.
3. Đấu nối dây:
   • Dây tiếp địa (PE): Đấu nối dây màu xanh lá sọc vàng vào terminal PE của wallbox.
   • Dây trung tính (N): Đấu nối dây màu xanh dương hoặc đen vào terminal N của wallbox.
   • Dây pha (L): Đấu nối các dây pha (màu đỏ, vàng, xanh/nâu, đen, xám) vào các terminal L1, L2, L3 tương ứng của wallbox. Đảm bảo đúng thứ tự pha nếu wallbox yêu cầu hoặc để dễ dàng quản lý.

Kiểm tra đấu nối và siết chặt ốc vít

Sau khi đã cắm các dây vào đúng terminal, bước kiểm tra và siết chặt là vô cùng quan trọng để tránh các sự cố do tiếp xúc kém:

• Kiểm tra độ chắc chắn: Nhẹ nhàng kéo thử từng sợi dây để đảm bảo chúng đã được kẹp chặt trong terminal và không bị tuột ra.
• Siết chặt ốc vít: Sử dụng tua vít phù hợp để siết chặt tất cả các ốc vít tại các terminal. Lực siết phải đủ chắc nhưng không quá mạnh để tránh làm hỏng terminal hoặc dây dẫn.
• Kiểm tra cách điện: Đảm bảo không có lõi dây nào bị lộ ra ngoài và có nguy cơ chạm vào nhau hoặc vào vỏ kim loại của wallbox. Nếu cần, sử dụng băng keo điện hoặc ống co nhiệt để cách điện thêm.
• Sắp xếp dây: Sau khi đấu nối xong, sắp xếp các dây dẫn gọn gàng bên trong wallbox và đóng vỏ thiết bị lại theo hướng dẫn của nhà sản xuất.

Một sơ đồ đấu nối wallbox rõ ràng từ nhà sản xuất sẽ là tài liệu tham khảo quý giá cho bước này. Hãy luôn đọc kỹ hướng dẫn trước khi thực hiện.

Bước 5: Kiểm Tra Lại Và Vận Hành Thử

Hoàn thành việc đấu nối tủ điện đến wallbox không có nghĩa là công việc đã xong. Bước kiểm tra cuối cùng và vận hành thử là vô cùng quan trọng để xác minh toàn bộ hệ thống hoạt động chính xác, an toàn và hiệu quả trước khi đưa vào sử dụng chính thức.

Đo kiểm tra thông mạch và điện áp

Trước khi cấp điện, hãy thực hiện các bước kiểm tra sau:

1. Kiểm tra thông mạch: Sử dụng đồng hồ vạn năng ở chế độ đo thông mạch để kiểm tra giữa các dây pha, dây pha với trung tính, và giữa các dây với tiếp địa. Đảm bảo không có sự thông mạch bất thường (ngắn mạch).
2. Kiểm tra điện trở cách điện: Nếu có thiết bị đo điện trở cách điện (Megger), hãy đo điện trở cách điện của toàn bộ đường dây từ tủ điện đến wallbox. Giá trị điện trở phải cao hơn mức tối thiểu quy định.
3. Kiểm tra điện áp: Sau khi cấp điện cho hệ thống (bật aptomat tổng và aptomat phụ), sử dụng đồng hồ vạn năng để đo điện áp tại đầu vào của wallbox.
   • Đối với hệ thống 1 pha: Điện áp giữa pha và trung tính phải là 220V – 240V.
   • Đối với hệ thống 3 pha: Điện áp giữa các pha phải là 380V – 415V, và giữa pha với trung tính là 220V – 240V.
4. Kiểm tra tiếp địa: Đo điện áp giữa pha và đất, trung tính và đất. Điện áp giữa trung tính và đất phải rất gần 0V, chứng tỏ hệ thống tiếp địa hoạt động tốt.

Kiểm tra chức năng sạc và các tính năng an toàn

Sau khi xác nhận điện áp chuẩn, tiến hành vận hành thử:

1. Bật aptomat: Lần lượt bật aptomat tổng, sau đó là aptomat nhánh (RCBO/RCCB và MCB) đã lắp cho wallbox. Quan sát đèn báo trạng thái trên wallbox.
2. Kết nối xe điện: Cắm cáp sạc từ wallbox vào xe điện của bạn. Wallbox sẽ tự động khởi động quy trình kết nối và sạc. Quan sát màn hình hiển thị hoặc đèn báo trên cả wallbox và xe điện để xác nhận quá trình sạc đang diễn ra bình thường.
3. Kiểm tra dòng rò: Nếu RCBO/RCCB có nút TEST, hãy nhấn nút này để kiểm tra chức năng chống rò. Aptomat phải nhảy xuống ngay lập tức. Sau đó, bật lại để tiếp tục sạc.
4. Theo dõi nhiệt độ: Trong quá trình sạc, hãy kiểm tra nhiệt độ của dây dẫn và các điểm đấu nối tại tủ điện phụ và wallbox. Nếu có dấu hiệu quá nhiệt (nóng bất thường), hãy ngắt điện ngay lập tức và kiểm tra lại toàn bộ hệ thống.
5. Kiểm tra các tính năng thông minh (nếu có): Nếu wallbox của bạn có các tính năng như kết nối Wi-Fi, hẹn giờ sạc, cân bằng tải, hãy kiểm tra và cấu hình chúng theo hướng dẫn của nhà sản xuất.

Quá trình vận hành thử cần được theo dõi trong một khoảng thời gian nhất định (ví dụ: 15-30 phút) để đảm bảo không có sự cố tiềm ẩn nào xảy ra.

Những Lưu Ý Quan Trọng Khác Khi Đấu Nối Tủ Điện Đến Wallbox

Bên cạnh 5 bước chi tiết trên, có một số điểm quan trọng khác mà bạn cần ghi nhớ để đảm bảo quá trình đấu nối tủ điện đến wallbox diễn ra suôn sẻ và an toàn về lâu dài.

Tuân thủ tiêu chuẩn an toàn điện

Luôn đặt yếu tố an toàn lên hàng đầu. Các tiêu chuẩn an toàn điện quốc gia và quốc tế (ví dụ: IEC 61851, TCVN) đưa ra các yêu cầu khắt khe về lắp đặt wallbox sạc xe điện. Mặc dù bài viết này cung cấp hướng dẫn chi tiết, nhưng nếu bạn không tự tin vào khả năng của mình, đừng ngần ngại tìm kiếm sự trợ giúp từ những người có chuyên môn.

• Sử dụng vật tư chất lượng: Dây dẫn, aptomat, ống luồn, và các phụ kiện điện khác phải có nguồn gốc rõ ràng, đạt tiêu chuẩn chất lượng.
• Không tự ý thay đổi thiết kế: Tuyệt đối không tự ý thay đổi các thông số kỹ thuật của wallbox hoặc hệ thống điện mà không có sự tư vấn của chuyên gia.
• Bảo vệ môi trường: Đảm bảo wallbox và hệ thống dây dẫn được bảo vệ khỏi các yếu tố môi trường như nước, bụi bẩn, nhiệt độ cao/thấp.

Tham khảo ý kiến chuyên gia

Nếu bạn cảm thấy bất kỳ bước nào trong quy trình đấu nối tủ điện đến wallbox quá phức tạp hoặc ngoài khả năng của mình, đừng ngần ngại liên hệ với thợ điện chuyên nghiệp hoặc các công ty chuyên lắp đặt wallbox sạc xe điện. Họ có kiến thức, kinh nghiệm và đầy đủ dụng cụ để thực hiện công việc một cách an toàn và hiệu quả, đảm bảo sơ đồ đấu nối wallbox của bạn hoàn hảo và đáp ứng mọi tiêu chuẩn. Việc đầu tư vào một dịch vụ lắp đặt chuyên nghiệp sẽ mang lại sự an tâm tuyệt đối và tránh được những rủi ro không đáng có.

Kết Luận

Việc đấu nối tủ điện đến wallbox là một công việc quan trọng, đòi hỏi sự cẩn trọng và tuân thủ nghiêm ngặt các quy định về an toàn điện. Thông qua 5 bước chi tiết về đi dây wallbox an toàn và chuẩn kỹ thuật mà bài viết đã trình bày, hy vọng bạn đã có cái nhìn tổng quan và đầy đủ để tự tin thực hiện hoặc giám sát quá trình lắp đặt wallbox sạc xe điện tại nhà.

Hãy luôn nhớ rằng, an toàn điện wallbox là ưu tiên hàng đầu. Việc chuẩn bị kỹ lưỡng, lựa chọn vật tư chất lượng, thực hiện đúng sơ đồ đấu nối wallbox và kiểm tra cẩn thận sau khi hoàn thành sẽ đảm bảo hệ thống sạc của bạn hoạt động ổn định, hiệu quả và bền bỉ theo thời gian. Nếu có bất kỳ nghi ngờ nào, đừng ngần ngại tìm kiếm sự hỗ trợ từ các chuyên gia để đảm bảo an toàn tuyệt đối cho bạn và gia đình.
