Trong thế giới tự động hóa và điều khiển công nghiệp, việc truyền dữ liệu hiệu quả và đáng tin cậy là yếu tố then chốt quyết định sự thành công của một hệ thống. Để đạt được điều này, các kỹ sư và nhà phát triển phải lựa chọn đúng chuẩn giao tiếp cũng như loại cáp tín hiệu RS232 RS485 RS422 phù hợp. Mỗi chuẩn đều có những ưu và nhược điểm riêng, được thiết kế để đáp ứng các yêu cầu cụ thể về khoảng cách, tốc độ và môi trường hoạt động.
Bài viết này sẽ cung cấp cái nhìn toàn diện về các chuẩn giao tiếp công nghiệp phổ biến RS232, RS485 và RS422. Bạn sẽ hiểu rõ các đặc điểm, ưu nhược điểm của từng loại cáp tín hiệu, từ đó đưa ra lựa chọn phù hợp nhất cho hệ thống của mình, tối ưu hóa hiệu suất và độ tin cậy. Để c&ó; cái nhìn tổng quan hơn về thị trường, bạn có thể tham khảo Tổng hợp cáp tín hiệu phổ biến nhất hiện nay. Chúng ta sẽ cùng nhau phân biệt chúng và tìm ra cách chọn cáp tín hiệu cho hệ thống tự động hóa một cách thông minh nhất.
Mục lục
1. Giới Thiệu Chung Về Các Chuẩn Giao Tiếp
Trước khi đi sâu vào sự khác nhau giữa cáp RS232, RS485 và RS422, chúng ta cần hiểu rõ bản chất của các chuẩn giao tiếp này. Chúng đều là các chuẩn truyền thông nối tiếp (serial communication standards) được thiết kế để truyền dữ liệu giữa các thiết bị điện tử. Tuy nhiên, mỗi chuẩn lại có những đặc điểm kỹ thuật riêng biệt, phù hợp với các ứng dụng và môi trường khác nhau.
Trong môi trường công nghiệp hiện đại, nơi nhiễu điện từ là một thách thức lớn, việc lựa chọn cáp điều khiển chống nhiễu đóng vai trò cực kỳ quan trọng. Các chuẩn RS232, RS485 và RS422 ra đời nhằm giải quyết các bài toán về truyền dữ liệu, từ khoảng cách ngắn đến rất dài, từ giao tiếp điểm-điểm đến đa điểm. Bên cạnh đó, để đảm bảo chất lượng âm thanh tốt nhất trong các hệ thống giải trí và truyền thông, việc lựa chọn Cáp tín hiệu Audio cũng cần được chú trọng.
2. Cáp Tín Hiệu RS232: Đơn Giản Và Trực Tiếp
Chuẩn chuẩn giao tiếp RS232 là một trong những chuẩn lâu đời và phổ biến nhất, được giới thiệu vào những năm 1960. Nó được thiết kế để giao tiếp điểm-tới-điểm giữa thiết bị đầu cuối dữ liệu (DTE - Data Terminal Equipment) và thiết bị truyền dữ liệu (DCE - Data Communication Equipment).
2.1. Đặc điểm nổi bật của RS232
- Điện áp tín hiệu: Sử dụng mức điện áp tương đối lớn (+3V đến +15V cho trạng thái "0" và -3V đến -15V cho trạng thái "1"), giúp giảm thiểu ảnh hưởng của nhiễu ở khoảng cách ngắn.
- Chế độ truyền: Truyền đơn kết thúc (single-ended), tức là mỗi tín hiệu được truyền trên một dây riêng biệt và được tham chiếu tới một dây nối đất chung.
- Khoảng cách truyền: Giới hạn, thường không quá 15 mét (50 feet) ở tốc độ cao (ví dụ: 19.2 kbps). Khoảng cách này giảm dần khi tốc độ tăng.
- Tốc độ truyền: Tương đối thấp, tối đa khoảng 115.2 kbps.
- Số lượng thiết bị: Chỉ hỗ trợ giao tiếp điểm-tới-điểm, tức là chỉ có hai thiết bị có thể giao tiếp trực tiếp với nhau.

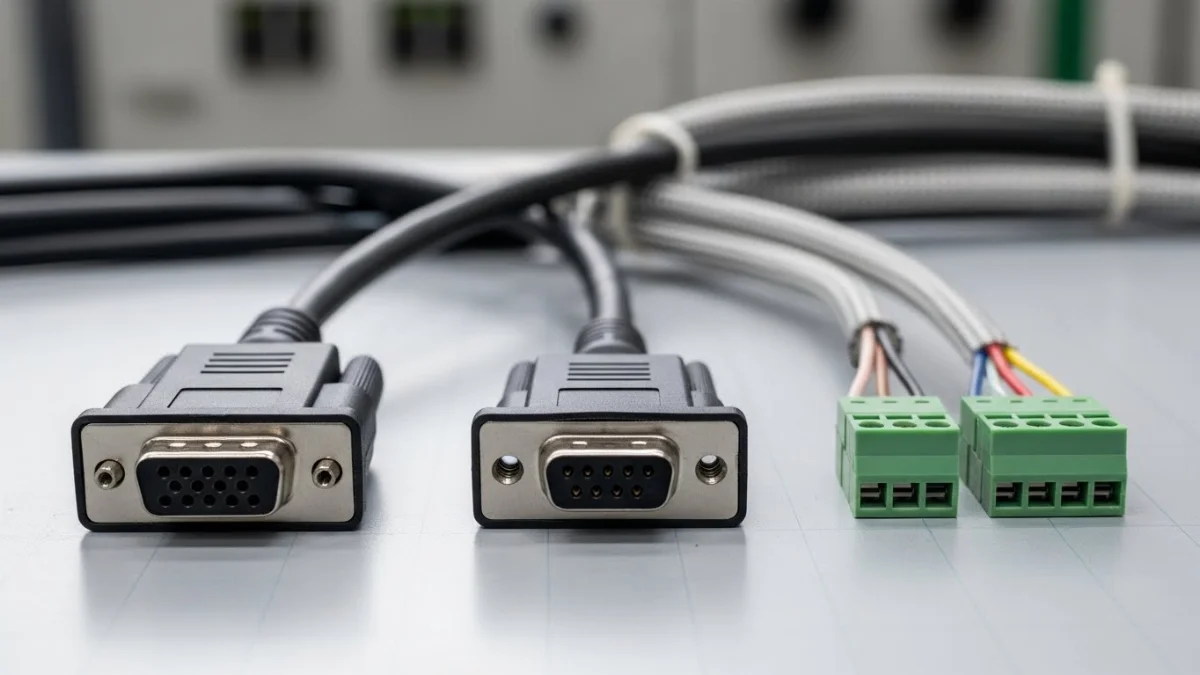

- Kết nối: Phổ biến với các đầu nối DB9 hoặc DB25.
2.2. Khi nào nên dùng cáp tín hiệu RS232?
Mặc dù là một chuẩn cũ, cáp tín hiệu RS232 vẫn được sử dụng rộng rãi trong nhiều ứng dụng cần sự đơn giản và khoảng cách truyền ngắn. Một số ví dụ bao gồm:
- Kết nối máy tính với các thiết bị ngoại vi như modem, chuột máy tính (trước đây), máy in.
- Giao tiếp với các thiết bị lập trình PLC, HMI, hoặc các thiết bị điều khiển công nghiệp cũ hơn.
- Kết nối console với router, switch, hoặc các máy chủ để cấu hình ban đầu.
- Trong các hệ thống nhúng, thiết bị đo lường nhỏ gọn.
Lưu ý: Do chế độ truyền đơn kết thúc và giới hạn khoảng cách, RS232 không phù hợp cho môi trường công nghiệp có nhiều nhiễu hoặc cần truyền dữ liệu xa.
3. Cáp Tín Hiệu RS485: Sức Mạnh Công Nghiệp
Chuẩn chuẩn giao tiếp RS485 được phát triển để khắc phục những hạn chế của RS232, đặc biệt là về khoảng cách truyền, tốc độ và khả năng kết nối đa điểm. RS485 là lựa chọn hàng đầu cho các ứng dụng công nghiệp.
3.1. Đặc điểm nổi bật của RS485
- Chế độ truyền: Truyền vi sai (differential signaling). Dữ liệu được truyền bằng cách sử dụng hai dây dẫn xoắn đôi (twisted pair) với tín hiệu đối xứng. Điều này giúp loại bỏ nhiễu điện từ một cách hiệu quả, vì nhiễu tác động như nhau lên cả hai dây và bị triệt tiêu ở đầu nhận.
- Khoảng cách truyền: Rất xa, có thể lên đến 1200 mét (4000 feet) hoặc hơn ở tốc độ thấp.
- Tốc độ truyền: Cao, có thể đạt 10 Mbps ở khoảng cách ngắn (khoảng 10 mét) và giảm xuống 100 kbps ở 1200 mét.
- Số lượng thiết bị: Hỗ trợ mạng đa điểm (multi-drop). Một mạng RS485 có thể kết nối tối đa 32 thiết bị tải tiêu chuẩn (driver/receiver), và với các IC driver/receiver hiện đại, con số này có thể lên tới 256 hoặc thậm chí nhiều hơn.
- Chế độ hoạt động: Thường là bán song công (half-duplex), tức là các thiết bị có thể truyền hoặc nhận dữ liệu nhưng không thể làm cả hai cùng một lúc trên cùng một cặp dây. Cũng có thể cấu hình toàn song công (full-duplex) với 4 dây.
- Khả năng chống nhiễu: Tuyệt vời nhờ cơ chế truyền vi sai, rất phù hợp cho môi trường công nghiệp khắc nghiệt.
3.2. Ứng dụng của cáp tín hiệu RS485 trong công nghiệp

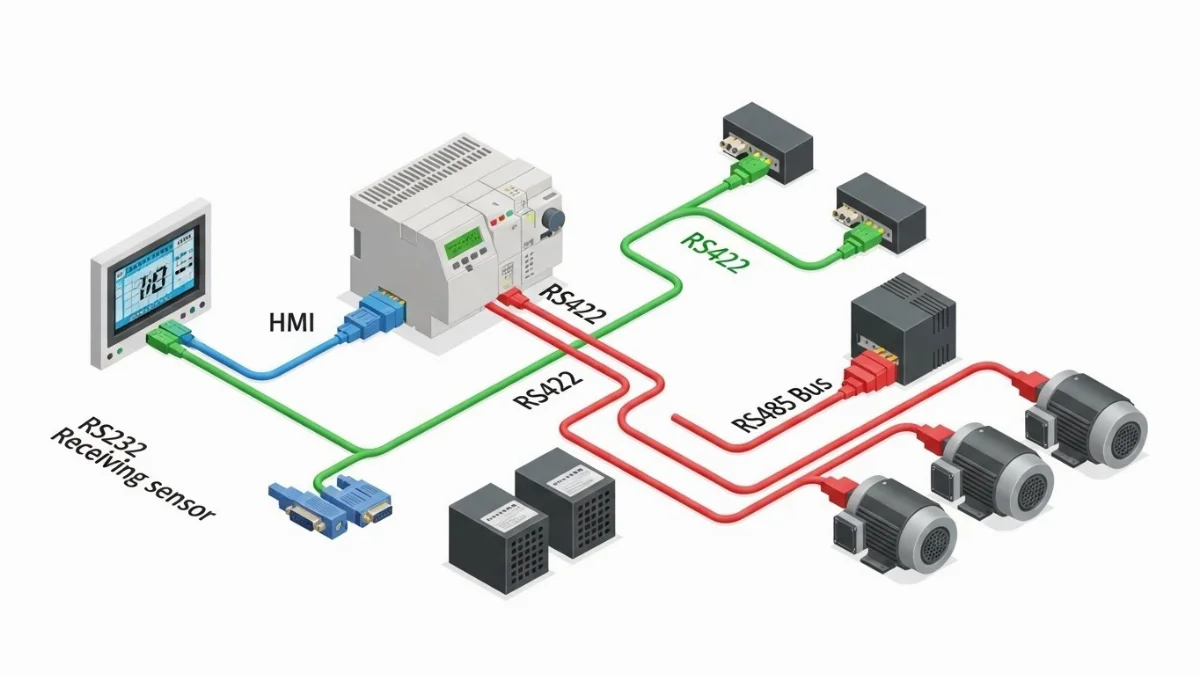

Với những ưu điểm vượt trội về khoảng cách, tốc độ và khả năng chống nhiễu, cáp tín hiệu RS485 được sử dụng rộng rãi trong các hệ thống tự động hóa và điều khiển công nghiệp:
- Mạng Modbus: RS485 là xương sống của giao thức Modbus RTU, một trong những giao thức phổ biến nhất để giao tiếp giữa PLC, SCADA, HMI và các thiết bị trường khác như cảm biến, bộ điều khiển nhiệt độ. Đây cũng là lý do bạn thường nghe đến cáp Modbus khi nói về RS485.
- Hệ thống điều khiển tòa nhà (BMS): Điều khiển chiếu sáng, HVAC, an ninh.
- Hệ thống giám sát và thu thập dữ liệu (SCADA): Truyền dữ liệu từ các cảm biến, bộ điều khiển từ xa về trung tâm.
- Điều khiển chuyển động: Kết nối motor drivers, encoders.
- Camera giám sát PTZ: Điều khiển quay, quét, zoom.
3.3. Khoảng cách truyền tối đa của cáp RS485 là bao nhiêu?
Khoảng cách truyền tối đa của cáp RS485 là bao nhiêu luôn là câu hỏi quan trọng khi thiết kế hệ thống. Về lý thuyết, RS485 có thể truyền dữ liệu lên đến 1200 mét (khoảng 4000 feet) ở tốc độ thấp (ví dụ: 9.6 kbps hoặc thấp hơn). Tuy nhiên, khoảng cách này sẽ giảm đáng kể nếu bạn cần tốc độ truyền cao hơn. Ví dụ, ở 10 Mbps, khoảng cách tối đa chỉ khoảng 12 mét. Việc sử dụng cáp điều khiển chống nhiễu chất lượng cao và tuân thủ các quy tắc lắp đặt (như tránh đi dây song song với cáp điện lực, sử dụng điện trở Terminator) là cực kỳ quan trọng để đạt được hiệu suất tối ưu ở khoảng cách xa.
4. Cáp Tín Hiệu RS422: Cải Tiến Từ RS232
Chuẩn chuẩn giao tiếp RS422 còn được gọi là EIA-422, là một chuẩn truyền thông nối tiếp khác sử dụng nguyên lý truyền vi sai tương tự như RS485. Nó ra đời nhằm cung cấp khả năng truyền dữ liệu nhanh hơn và xa hơn RS232, đồng thời cải thiện khả năng chống nhiễu.
4.1. Đặc điểm nổi bật của RS422
- Chế độ truyền: Cũng sử dụng truyền vi sai (differential signaling) tương tự RS485, mang lại khả năng chống nhiễu tốt và khoảng cách truyền xa.
- Chế độ hoạt động: Hỗ trợ toàn song công (full-duplex) một chiều. Điều này có nghĩa là có một cặp dây riêng biệt cho việc truyền dữ liệu và một cặp dây riêng biệt cho việc nhận dữ liệu, cho phép truyền và nhận diễn ra đồng thời.
- Khoảng cách truyền: Tương tự RS485, có thể truyền lên đến 1200 mét (4000 feet).
- Tốc độ truyền: Cao, lên đến 10 Mbps ở khoảng cách ngắn.
- Số lượng thiết bị: Hỗ trợ một driver (nguồn) và tối đa 10 receiver (người nhận) trên một đường truyền. Đây là một điểm khác biệt lớn so với RS485. Mặc dù nó là đa điểm ở phía nhận, nhưng chỉ có một thiết bị có thể chủ động truyền dữ liệu trên mỗi đường truyền.
4.2. Cáp tín hiệu RS422 có gì khác biệt?
Cáp tín hiệu RS422 có gì khác biệt so với các chuẩn khác? Sự khác biệt chính nằm ở khả năng toàn song công và cấu trúc mạng. Với 4 dây dẫn (2 cho truyền, 2 cho nhận), RS422 cho phép giao tiếp đồng thời hai chiều, rất hữu ích trong các ứng dụng cần phản hồi tức thì hoặc liên tục. Tuy nhiên, khả năng đa điểm của nó chỉ giới hạn ở phía nhận, không cho phép nhiều thiết bị truyền dữ liệu chủ động trên cùng một bus như RS485.
Các ứng dụng của RS422 thường bao gồm các hệ thống mà một thiết bị trung tâm cần gửi lệnh hoặc dữ liệu đến nhiều thiết bị khác và nhận phản hồi độc lập từ chúng. Ví dụ như trong hệ thống kiểm soát quy trình, truyền dữ liệu từ cảm biến chuyên dụng, hoặc kết nối thiết bị âm thanh/video chuyên nghiệp.
5. Bảng So Sánh Chi Tiết Chuẩn RS232, RS485, RS422
Để giúp bạn có cái nhìn trực quan và dễ dàng phân biệt RS232 và RS485, cũng như so sánh RS485 và RS422, bảng dưới đây tổng hợp các đặc điểm chính của ba chuẩn giao tiếp này. Đây cũng là một phần quan trọng để hiểu bảng so sánh chi tiết chuẩn RS232, RS485, RS422.
| Đặc điểm | RS232 | RS485 | RS422 |
|---|---|---|---|
| Chế độ truyền | Đơn kết thúc (Single-ended) | Vi sai (Differential) | Vi sai (Differential) |
| Chế độ hoạt động | Song công hoàn toàn (Full-duplex) | Bán song công (Half-duplex) - 2 dây; Toàn song công (Full-duplex) - 4 dây | Toàn song công (Full-duplex) |

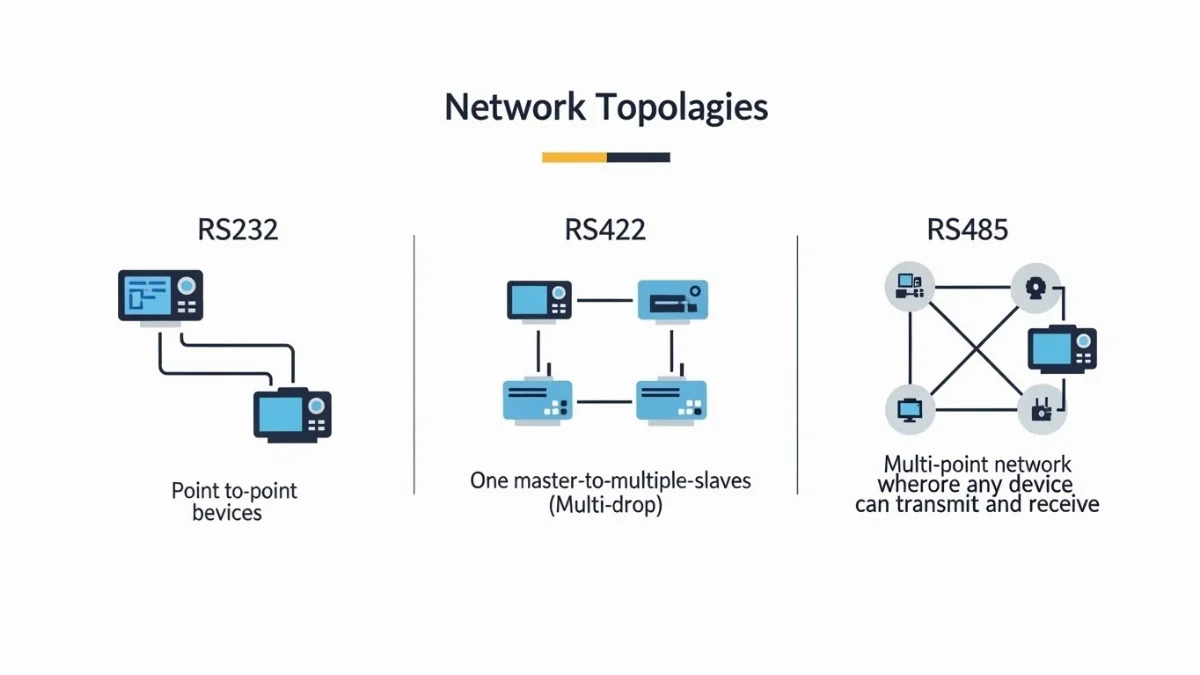

| Topology | Điểm-tới-điểm (Point-to-point) | Đa điểm (Multi-drop) | Đa điểm (Multi-drop) nhận; Điểm-tới-điểm truyền |
| Số dây tối thiểu | 3 (TX, RX, GND) | 2 (A, B) | 4 (TX+, TX-, RX+, RX-, GND) |
| Số thiết bị tối đa | 2 (1 Driver, 1 Receiver) | 32 (hoặc hơn với transceiver hiện đại) | 1 Driver, 10 Receiver |
| Khoảng cách tối đa | 15 mét (50 feet) | 1200 mét (4000 feet) | 1200 mét (4000 feet) |
| Tốc độ tối đa | 115.2 kbps | 10 Mbps (ở khoảng cách ngắn) | 10 Mbps (ở khoảng cách ngắn) |
| Khả năng chống nhiễu | Thấp | Cao | Cao |
| Mức điện áp tín hiệu | +/- 3V đến +/- 15V | +/- 1.5V đến +/- 6V | +/- 0.2V đến +/- 6V |
6. Phân Biệt & Lựa Chọn Cáp Tín Hiệu Đúng Chuẩn
Việc lựa chọn đúng cáp tín hiệu RS232 RS485 RS422 là bước quan trọng để đảm bảo hiệu suất và độ tin cậy của hệ thống. Dưới đây là những điểm cần lưu ý khi cách chọn cáp tín hiệu cho hệ thống tự động hóa của bạn.
6.1. Phân biệt RS232 và RS485
Điểm khác biệt lớn nhất giữa cáp tín hiệu RS232 và cáp tín hiệu RS485 nằm ở khả năng truyền dẫn và môi trường ứng dụng:
- RS232: Lý tưởng cho các kết nối ngắn, điểm-tới-điểm, trong môi trường ít nhiễu. Dễ triển khai nhưng hạn chế về khoảng cách và số lượng thiết bị. Phù hợp cho việc debug hoặc cấu hình thiết bị cục bộ.
- RS485: Vượt trội về khoảng cách và khả năng chống nhiễu, hỗ trợ mạng đa điểm. Là lựa chọn tối ưu cho các hệ thống điều khiển công nghiệp quy mô lớn, nơi cần giao tiếp giữa nhiều thiết bị trên một đường truyền dài. Ví dụ điển hình là giao thức Modbus RTU.
6.2. So sánh RS485 và RS422
Cả cáp tín hiệu RS485 và cáp tín hiệu RS422 đều sử dụng truyền vi sai và có khả năng chống nhiễu tốt, khoảng cách truyền xa. Tuy nhiên, chúng khác nhau về khả năng đa điểm và chế độ song công:
- RS422: Hỗ trợ toàn song công (truyền và nhận đồng thời) nhưng chỉ có một driver (thiết bị truyền) và nhiều receiver (thiết bị nhận). Phù hợp cho các ứng dụng một chiều, nơi một trung tâm gửi lệnh đến nhiều thiết bị.
- RS485: Thường là bán song công (truyền hoặc nhận tại một thời điểm) nhưng có thể có nhiều driver và nhiều receiver trên cùng một bus, cho phép giao tiếp hai chiều giữa nhiều thiết bị. Đây là sự lựa chọn linh hoạt hơn cho các mạng ngang hàng hoặc master-slave phức tạp.
6.3. Cấu tạo cáp tín hiệu RS485 chống nhiễu
Để đảm bảo hiệu suất cao nhất cho hệ thống RS485, việc lựa chọn cáp tín hiệu RS485 chống nhiễu là cực kỳ quan trọng. Cấu tạo cáp tín hiệu RS485 chống nhiễu thường bao gồm:
- Lõi dẫn: Thường là đồng nguyên chất, xoắn thành từng cặp (twisted pair) để giảm nhiễu xuyên âm và nhiễu từ bên ngoài.
- Lớp cách điện: Vật liệu chất lượng cao để đảm bảo tín hiệu không bị suy hao.
- Lớp chống nhiễu (Shielding): Đây là phần quan trọng nhất. Có thể là:
- Màng nhôm (Foil Shield): Một lớp màng nhôm bao bọc các cặp dây, giúp chống lại nhiễu tần số cao.
- Lưới bện (Braided Shield): Lưới đồng hoặc nhôm bện xung quanh, cung cấp khả năng chống nhiễu tần số thấp và độ bền cơ học tốt hơn.
- Kết hợp cả hai (Foil and Braid Shield): Cung cấp khả năng chống nhiễu toàn diện nhất.
- Lớp vỏ ngoài: Thường làm từ PVC hoặc LSZH (Low Smoke Zero Halogen) tùy theo môi trường lắp đặt, có khả năng chống cháy, chống dầu, chống hóa chất.
Việc sử dụng cáp điều khiển chống nhiễu phù hợp, đặc biệt là loại có lớp bện hoặc kết hợp cả bện và màng, sẽ giúp bảo vệ tín hiệu khỏi các nguồn nhiễu điện từ trong môi trường công nghiệp, đảm bảo truyền dữ liệu ổn định và đáng tin cậy.
7. Kết Luận
Qua bài viết này, chúng ta đã cùng nhau khám phá sâu sắc về các chuẩn cáp tín hiệu RS232 RS485 RS422. Mỗi chuẩn đều có những thế mạnh và giới hạn riêng, phù hợp với các yêu cầu ứng dụng khác nhau. RS232 là lựa chọn đơn giản cho khoảng cách ngắn, điểm-tới-điểm. RS485 nổi bật với khả năng truyền xa, tốc độ cao và mạng đa điểm, trở thành xương sống của nhiều hệ thống tự động hóa công nghiệp và giao thức Modbus. Trong đó, RS422 cung cấp khả năng toàn song công với khả năng chống nhiễu tốt, lý tưởng cho các ứng dụng một chiều phức tạp hơn.
Việc nắm vững sự khác nhau giữa cáp RS232, RS485 và RS422, cùng với việc cân nhắc các yếu tố như khoảng cách truyền, tốc độ, số lượng thiết bị và môi trường hoạt động, sẽ giúp bạn đưa ra quyết định đúng đắn. Hãy luôn ưu tiên sử dụng cáp điều khiển chống nhiễu chất lượng cao và tuân thủ các nguyên tắc lắp đặt chuẩn để đảm bảo hiệu quả và độ bền cho hệ thống của bạn.
Hy vọng rằng những thông tin chi tiết và bảng so sánh chi tiết chuẩn RS232, RS485, RS422 này sẽ là cẩm nang hữu ích, giúp bạn tự tin hơn trong việc lựa chọn và triển khai các giải pháp truyền thông công nghiệp.
