Việc chọn đúng cáp tín hiệu công nghiệp là yếu tố then chốt quyết định sự ổn định và hiệu quả của hệ thống. Trong môi trường công nghiệp đầy thử thách, một lỗi nhỏ từ việc lựa chọn cáp không phù hợp có thể dẫn đến gián đoạn sản xuất, mất dữ liệu quý giá, thậm chí là nguy hiểm. Bài viết này sẽ đi sâu vào 5 tiêu chí vàng giúp bạn đưa ra quyết định sáng suốt nhất, đảm bảo hệ thống của bạn hoạt động trơn tru và bền bỉ theo thời gian.
Mục Lục
1. Môi Trường Hoạt Động Và Điều Kiện Lắp Đặt
Đây là tiêu chí đầu tiên và quan trọng nhất khi lựa chọn cáp tín hiệu công nghiệp. Môi trường công nghiệp thường khắc nghiệt hơn rất nhiều so với môi trường dân dụng. Việc hiểu rõ các yếu tố xung quanh nơi cáp sẽ hoạt động sẽ giúp bạn chọn được loại cáp có khả năng chịu đựng và hoạt động ổn định.
1.1. Nhiệt độ và Độ ẩm
Nhiệt độ cao hoặc quá thấp có thể ảnh hưởng nghiêm trọng đến vật liệu cách điện và vỏ bọc của cáp, gây lão hóa nhanh, nứt vỡ hoặc thay đổi các đặc tính điện. Độ ẩm cao có thể dẫn đến ăn mòn lõi dẫn hoặc gây đoản mạch nếu lớp cách điện bị hỏng. Đối với các ứng dụng trong môi trường nhiệt độ khắc nghiệt, cần chọn cáp tín hiệu công nghiệp có lớp vỏ bọc làm từ vật liệu chịu nhiệt đặc biệt như silicone, FEP hoặc XLPE. Ví dụ, trong các nhà máy thép, lò nung, hoặc kho lạnh, yêu cầu về dải nhiệt độ hoạt động của cáp phải rất rộng và chính xác.
1.2. Hóa chất và Dầu
Trong nhiều nhà máy, cáp có thể tiếp xúc với dầu, axit, bazơ, dung môi hoặc các hóa chất ăn mòn khác. Vật liệu vỏ bọc cáp cần phải có khả năng chống lại sự ăn mòn hóa học. PVC là một lựa chọn phổ biến, nhưng trong môi trường hóa chất mạnh, PUR (Polyurethane) hoặc FEP (Fluorinated Ethylene Propylene) sẽ là lựa chọn tối ưu hơn, đảm bảo độ bền và an toàn cho hệ thống. Sự phá hủy vỏ cáp do hóa chất có thể làm hở lõi dẫn, dẫn đến nhiễu tín hiệu và nguy cơ chập cháy.
1.3. Rung động và Uốn cong
Các hệ thống máy móc công nghiệp thường có rung động liên tục hoặc yêu cầu cáp phải uốn cong linh hoạt. Cáp được thiết kế cho các ứng dụng tĩnh sẽ không thể chịu được điều kiện này và nhanh chóng bị đứt gãy lõi dẫn hoặc hỏng lớp cách điện. Đối với các ứng dụng có chuyển động liên tục như robot, băng tải, hoặc hệ thống dây chuyền, cần sử dụng cáp tín hiệu công nghiệp linh hoạt (flexible cable) với các sợi lõi dẫn được bện xoắn mịn và lớp vỏ bọc đặc biệt để chịu được hàng triệu chu kỳ uốn cong mà không bị suy giảm hiệu suất.
1.4. Nhiễu điện từ (EMI/RFI)
Môi trường công nghiệp thường có nhiều nguồn gây nhiễu điện từ (EMI) và nhiễu sóng vô tuyến (RFI) từ động cơ điện, biến tần, máy hàn, và các thiết bị điện công suất lớn khác. Nhiễu này có thể làm méo mó tín hiệu truyền dẫn, dẫn đến lỗi hệ thống hoặc mất dữ liệu. Để khắc phục, việc sử dụng cáp tín hiệu công nghiệp chống nhiễu là cực kỳ cần thiết. Các loại cáp này thường có lớp chống nhiễu bằng lưới bện (braid shield), lá nhôm (foil shield), hoặc kết hợp cả hai để bảo vệ tín hiệu bên trong khỏi các tác động bên ngoài. Một số ứng dụng đòi hỏi chống nhiễu cao còn sử dụng cáp có từng cặp dây được bện và chống nhiễu riêng biệt (individually shielded pairs).
2. Loại Tín Hiệu Và Yêu Cầu Truyền Dẫn
Sau khi xem xét môi trường, bước tiếp theo là xác định loại tín hiệu mà cáp tín hiệu công nghiệp của bạn sẽ truyền tải và các yêu cầu cụ thể về truyền dẫn.
2.1. Tín hiệu Analog và Digital
Các tín hiệu analog (ví dụ: 4-20mA, 0-10V) thường nhạy cảm với nhiễu và suy hao hơn. Đối với tín hiệu analog, việc duy trì độ chính xác là tối quan trọng, do đó, cáp có lớp chống nhiễu tốt và trở kháng ổn định là rất cần thiết. Ngược lại, tín hiệu digital (ví dụ: RS-485, Profibus, Ethernet) thường ít bị ảnh hưởng bởi nhiễu hơn ở khoảng cách ngắn nhưng đòi hỏi băng thông cao và trở kháng được kiểm soát chặt chẽ để đảm bảo tốc độ truyền dữ liệu. Đặc biệt, đối với các hệ thống giám sát, việc lựa chọn Cáp Tín Hiệu Camera chất lượng cao là yếu tố quyết định độ r&õ nét và ổn định của hình ảnh. Tiêu chuẩn cáp tín hiệu cho từng loại tín hiệu sẽ khác nhau đáng kể, vì vậy bạn cần xác định rõ ràng.
2.2. Khoảng cách truyền dẫn và Suy hao
Khoảng cách mà tín hiệu cần được truyền đi là một yếu tố quyết định. Với khoảng cách ngắn, yêu cầu về cáp có thể không quá khắt khe. Tuy nhiên, khi khoảng cách tăng lên, suy hao tín hiệu sẽ trở thành vấn đề. Để giảm suy hao, cần chọn cáp có tiết diện lõi dẫn lớn hơn và chất liệu dẫn điện tốt hơn (ví dụ: đồng nguyên chất). Trong một số trường hợp, đối với khoảng cách rất xa hoặc môi trường có nhiễu cực mạnh, sợi quang có thể là một giải pháp thay thế hiệu quả hơn dây cáp tín hiệu bằng đồng.
2.3. Trở kháng đặc tính và Băng thông
Đặc biệt quan trọng đối với tín hiệu digital tốc độ cao, trở kháng đặc tính của cáp phải phù hợp với trở kháng của thiết bị truyền và nhận để tránh phản xạ tín hiệu, gây suy giảm chất lượng dữ liệu. Các mạng công nghiệp như Ethernet (100 Ohm) hay Profibus (150 Ohm) đều có yêu cầu trở kháng cụ thể. Băng thông của cáp cũng cần đáp ứng tốc độ truyền dữ liệu mong muốn. Tiêu chuẩn chọn cáp t&ín hiệu cho dự án công nghiệp luôn bao gồm việc kiểm tra các thông số này để đảm bảo khả năng tương thích và hiệu suất tối ưu của toàn bộ hệ thống.

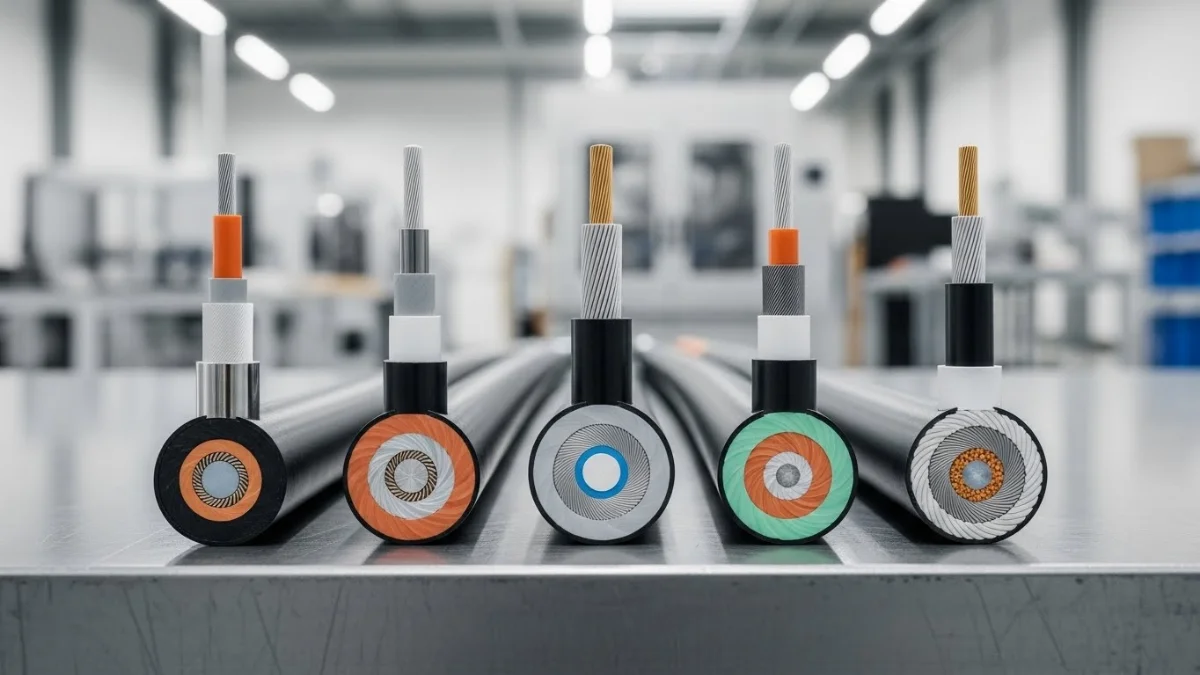

3. Cấu Trúc Và Vật Liệu Cáp
Hiểu rõ cấu trúc và vật liệu cấu thành cáp tín hiệu công nghiệp sẽ giúp bạn đánh giá chất lượng và khả năng phù hợp của cáp với ứng dụng cụ thể. Mỗi thành phần đều đóng vai trò riêng biệt trong việc bảo vệ và truyền tải tín hiệu.
3.1. Lõi dẫn
Lõi dẫn thường được làm từ đồng (Copper) hoặc đồng mạ thiếc (Tinned Copper). Đồng nguyên chất có độ dẫn điện tốt nhất. Đồng mạ thiếc có khả năng chống oxy hóa tốt hơn, phù hợp với môi trường có độ ẩm cao hoặc hóa chất nhất định, đồng thời dễ hàn hơn. Tiết diện của lõi dẫn (thường được đo bằng AWG hoặc mm²) ảnh hưởng trực tiếp đến khả năng truyền tải dòng điện và giảm suy hao tín hiệu trên khoảng cách dài. Các cáp tín hiệu công nghiệp phổ biến thường có lõi dẫn bện xoắn nhiều sợi nhỏ để tăng độ linh hoạt.
3.2. Lớp cách điện
Vật liệu cách điện bao quanh lõi dẫn có nhiệm vụ ngăn chặn sự rò rỉ dòng điện và đảm bảo tín hiệu không bị nhiễu chéo giữa các cặp dây. Các vật liệu phổ biến bao gồm PVC (Polyvinyl Chloride), PE (Polyethylene), PP (Polypropylene), XLPE (Cross-linked Polyethylene) và PTFE (Polytetrafluorofluoroethylene). Mỗi loại có đặc tính riêng về điện môi, khả năng chịu nhiệt, và kháng hóa chất. Ví dụ, PE và PP có hằng số điện môi thấp, lý tưởng cho tín hiệu tần số cao. XLPE có khả năng chịu nhiệt và cơ học tốt, thường dùng trong cáp điều khiển chịu tải.
3.3. Lớp chống nhiễu (Shielding)
Lớp chống nhiễu là trái tim của bất kỳ cáp tín hiệu công nghiệp chống nhiễu nào. Nó bảo vệ tín hiệu bên trong khỏi nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ bên ngoài. Có nhiều loại chống nhiễu:
- Lá nhôm (Foil Shield): Cung cấp độ che phủ 100%, hiệu quả với nhiễu tần số cao, nhẹ và tiết kiệm chi phí. Thường được kết hợp với một dây thoát nhiễu (drain wire) để dễ dàng nối đất.
- Lưới bện (Braid Shield): Được làm từ các sợi đồng bện lại, cung cấp khả năng chống nhiễu cơ học tốt và hiệu quả ở tần số thấp hơn. Độ che phủ thường từ 70% đến 95%.
- Chống nhiễu tổng thể và chống nhiễu riêng biệt: Cáp có thể có chống nhiễu tổng thể cho tất cả các lõi bên trong, hoặc từng cặp dây được chống nhiễu riêng biệt (ví dụ: SF/FTP - Shielded/Foiled Twisted Pair) để ngăn nhiễu chéo giữa các cặp và tăng cường khả năng chống nhiễu tổng thể. Hướng dẫn chọn cáp tín hiệu chống nhiễu luôn nhấn mạnh tầm quan trọng của cấu trúc chống nhiễu phù hợp.
3.4. Vỏ bọc ngoài
Vỏ bọc ngoài là lớp bảo vệ cuối cùng của cáp, chống lại các tác động cơ học, hóa chất, UV và nhiệt độ. Các vật liệu phổ biến bao gồm PVC, PE, PUR và LSZH (Low Smoke Zero Halogen). PVC là lựa chọn kinh tế nhưng không phù hợp với nhiệt độ cao hoặc hóa chất mạnh. PUR có khả năng chống mài mòn, dầu và hóa chất vượt trội, lý tưởng cho các ứng dụng công nghiệp nặng. LSZH được sử dụng trong các khu vực yêu cầu an toàn cháy nổ cao, vì khi cháy, nó ít tạo ra khói độc và halogen. Việc lựa chọn cáp tín hiệu công nghiệp với vỏ bọc phù hợp là cực kỳ quan trọng để đảm bảo tuổi thọ và an toàn.
4. Tiêu Chuẩn Kỹ Thuật Và Chứng Nhận
Trong thế giới công nghiệp, việc tuân thủ các tiêu chuẩn kỹ thuật không chỉ là bắt buộc mà còn là minh chứng cho chất lượng và độ an toàn của sản phẩm. Khi chọn cáp tín hiệu công nghiệp, bạn cần đặc biệt chú ý đến các chứng nhận và tiêu chuẩn mà cáp đạt được.
4.1. Các tiêu chuẩn quốc tế phổ biến
Có nhiều tổ chức và tiêu chuẩn toàn cầu quy định về thiết kế, sản xuất và thử nghiệm cáp tín hiệu công nghiệp:
- IEC (International Electrotechnical Commission): Là tổ chức hàng đầu thế giới về tiêu chuẩn điện và điện tử. Các tiêu chuẩn IEC đảm bảo rằng cáp được sản xuất với chất lượng và độ an toàn nhất định, đặc biệt trong các ứng dụng quốc tế.
- UL (Underwriters Laboratories): Một tổ chức chứng nhận an toàn độc lập tại Hoa Kỳ. Chứng nhận UL cho biết sản phẩm đã trải qua các thử nghiệm nghiêm ngặt về an toàn cháy nổ và điện. Nhiều cáp tín hiệu công nghiệp phải đạt chuẩn UL để được phép sử dụng ở Bắc Mỹ.
- CE Marking: Không phải là một chứng nhận mà là một dấu hiệu bắt buộc đối với các sản phẩm được bán trong Khu vực kinh tế Châu Âu (EEA), cho thấy sản phẩm tuân thủ các chỉ thị của EU về sức khỏe, an toàn và bảo vệ môi trường.
- RoHS (Restriction of Hazardous Substances): Chỉ thị của EU hạn chế việc sử dụng một số vật liệu nguy hiểm trong sản phẩm điện và điện tử. Việc chọn cáp tuân thủ RoHS giúp bảo vệ môi trường và sức khỏe người dùng.
- TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance): Các tiêu chuẩn này đặc biệt quan trọng cho cáp mạng và truyền thông, quy định về hiệu suất và khả năng tương thích của cáp.
4.2. Tầm quan trọng của chứng nhận
Việc lựa chọn cáp tín hiệu có các chứng nhận phù hợp không chỉ đảm bảo tuân thủ pháp luật và quy định mà còn mang lại nhiều lợi ích:
- An toàn: Cáp đã được kiểm nghiệm để chịu được các điều kiện nhất định mà không gây nguy hiểm.
- Hiệu suất: Đảm bảo cáp sẽ hoạt động đúng như thông số kỹ thuật đã công bố.
- Khả năng tương thích: Cáp đạt tiêu chuẩn dễ dàng tích hợp vào các hệ thống hiện có mà không gặp vấn đề.
- Đáng tin cậy: Giảm thiểu rủi ro hỏng hóc và gián đoạn hoạt động, tiết kiệm chi phí sửa chữa và thay thế về lâu dài.
Luôn tham khảo tiêu chuẩn chọn cáp tín hiệu cho dự án công nghiệp để đảm bảo bạn chọn đúng loại cáp đáp ứng đầy đủ các yêu cầu an toàn và kỹ thuật của dự án.
5. Chi Phí Và Tuổi Thọ
Khi đánh giá cáp tín hiệu công nghiệp, chi phí không chỉ đơn thuần là giá mua ban đầu. Thay vào đó, bạn cần xem xét tổng thể yếu tố ảnh hưởng đến việc chọn cáp tín hiệu, bao gồm tuổi thọ, chi phí bảo trì, và rủi ro gián đoạn hoạt động để có cái nhìn toàn diện.
5.1. Chi phí đầu tư ban đầu
Giá thành của cáp tín hiệu công nghiệp có thể biến động rất lớn tùy thuộc vào vật liệu, cấu trúc, thương hiệu và các tiêu chuẩn mà nó đạt được. Cáp chất lượng cao hơn, có lớp chống nhiễu phức tạp, vật liệu vỏ bọc đặc biệt hoặc khả năng chịu nhiệt độ khắc nghiệt, chắc chắn sẽ có giá cao hơn. Tuy nhiên, việc tiết kiệm chi phí ban đầu bằng cách chọn cáp kém chất lượng có thể dẫn đến những hậu quả đắt đỏ sau này.
5.2. Tuổi thọ và chi phí bảo trì
Một loại cáp được chọn đúng sẽ có tuổi thọ dài hơn đáng kể, giảm tần suất thay thế và chi phí bảo trì. Cáp không phù hợp với môi trường hoạt động sẽ nhanh chóng bị hỏng, yêu cầu sửa chữa hoặc thay thế thường xuyên, gây tốn kém cả về vật liệu lẫn nhân công. Hơn nữa, mỗi lần gián đoạn để thay cáp đều ảnh hưởng đến năng suất sản xuất và có thể gây thiệt hại lớn hơn nhiều so với chi phí ban đầu của sợi cáp.
5.3. Tổng chi phí sở hữu (TCO)
Cách tiếp cận tốt nhất là xem xét Tổng chi phí sở hữu (Total Cost of Ownership - TCO). TCO bao gồm chi phí mua ban đầu, chi phí lắp đặt, chi phí năng lượng (nếu có suy hao đáng kể), chi phí bảo trì, chi phí sửa chữa, và đặc biệt là chi phí do thời gian ngừng hoạt động (downtime). Một sợi cáp tín hiệu công nghiệp đắt tiền hơn ban đầu nhưng có TCO thấp hơn trong dài hạn, do độ bền vượt trội và hiệu suất ổn định, sẽ luôn là lựa chọn thông minh. Đừng chỉ nhìn vào bảng giá cáp tín hiệu công nghiệp mới nhất mà bỏ qua các yếu tố về chất lượng và độ bền. Hãy tìm kiếm sự cân bằng giữa hiệu suất, tuổi thọ và chi phí.
Kết Luận

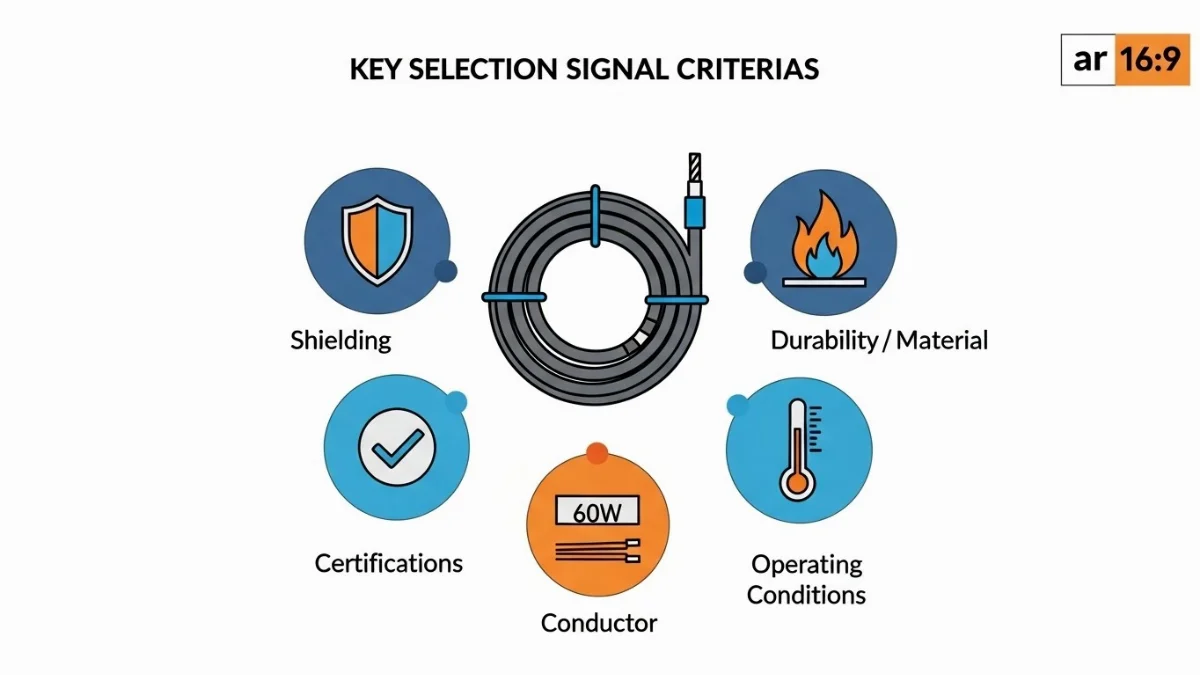

Việc lựa chọn cáp tín hiệu công nghiệp không phải là một quyết định đơn giản. Nó đòi hỏi sự cân nhắc kỹ lưỡng dựa trên 5 tiêu chí vàng mà chúng ta đã thảo luận: môi trường hoạt động, loại tín hiệu, cấu trúc và vật liệu, tiêu chuẩn kỹ thuật, và tổng chi phí sở hữu. Bằng cách áp dụng những nguyên tắc này, bạn không chỉ đảm bảo hệ thống của mình hoạt động ổn định, hiệu quả mà còn tối ưu hóa chi phí và kéo dài tuổi thọ của toàn bộ dự án.
Hãy nhớ rằng, đầu tư vào một loại Cáp Tín Hiệu - Ứng Dụng chất lượng cao, phù hợp với yêu cầu cụ thể của từng dự án, luôn là một khoản đầu tư xứng đáng. Nó không chỉ mang lại hiệu suất vượt trội mà còn giảm thiểu rủi ro, tiết kiệm thời gian và tiền bạc trong dài hạn. Nếu bạn cần thêm hướng dẫn chọn cáp tín hiệu chống nhiễu hoặc cách đọc thông số cáp tín hiệu công nghiệp, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia trong ngành.
