Cáp tín hiệu đóng vai trò xương sống trong mọi hệ thống truyền thông và điều khiển hiện đại. Từ các nhà máy công nghiệp, tòa nhà thông minh đến hệ thống camera giám sát và tự động hóa phức tạp, chúng đảm bảo sự truyền dẫn dữ liệu chính xác và ổn định. Bài viết này sẽ đi sâu vào cấu tạo, phân loại, ứng dụng và cách lựa chọn cáp tín hiệu phù hợp nhất cho từng nhu cầu.

Trong thế giới công nghệ phát triển không ngừng, việc truyền tải dữ liệu và tín hiệu một cách nhanh chóng, chính xác là yếu tố then chốt quyết định hiệu suất của cả một hệ thống. Và đó chính là lúc Pillar Cáp Tín Hiệu phát huy vai trò không thể thay thế của mình. Không chỉ đơn thuần là những sợi dây dẫn, cáp tín hiệu là cầu nối thông minh, mang thông tin từ điểm A đến điểm B mà không bị suy hao hay nhiễu loạn. Chúng hiện diện khắp nơi, từ những hệ thống máy móc phức tạp trong các nhà máy sản xuất, mạng lưới an ninh của các tòa nhà thông minh, cho đến việc đảm bảo hình ảnh sắc nét từ camera giám sát, và trái tim của các hệ thống tự động hóa tiên tiến.

Hiểu rõ về cáp tín hiệu không chỉ giúp bạn Hướng dẫn chọn đúng loại cáp cho từng ứng dụng cụ thể mà còn tối ưu hóa hiệu quả hoạt động, giảm thiểu rủi ro và tiết kiệm chi phí. Bài viết này sẽ cung cấp một cái nhìn toàn diện về cáp tín hiệu, từ định nghĩa cơ bản, cấu tạo, các loại cáp tín hiệu phổ biến, đến những ứng dụng thực tế và cách chọn lựa, lắp đặt sao cho đạt hiệu quả cao nhất. Hãy cùng khám phá thế giới phức tạp nhưng vô cùng quan trọng của cáp tín hiệu!

1. Cáp Tín Hiệu Là Gì?

Cáp tín hiệu, hay còn gọi là cáp điều khiển, là loại cáp chuyên dụng được thiết kế để truyền tải các tín hiệu điện có cường độ thấp hoặc dữ liệu từ thiết bị này sang thiết bị khác. Không giống như cáp điện lực truyền tải năng lượng, cáp tín hiệu tập trung vào việc duy trì tính toàn vẹn của thông tin, đảm bảo dữ liệu được truyền đi một cách chính xác, ổn định và không bị nhiễu loạn bởi các yếu tố bên ngoài.

Cấu Tạo Chung Của Cáp Tín Hiệu

Một sợi cáp tín hiệu thông thường bao gồm các thành phần chính sau:

• Ruột dẫn (Conductor): Thường làm bằng đồng nguyên chất, có độ dẫn điện cao, là nơi tín hiệu thực sự di chuyển. Ruột dẫn có thể là dây đặc hoặc nhiều sợi bện lại với nhau để tăng tính linh hoạt.
• Cách điện (Insulation): Bao bọc lấy ruột dẫn, làm từ vật liệu cách điện như PVC, PE, XLPE để ngăn chặn dòng điện rò rỉ và bảo vệ tín hiệu khỏi bị suy hao.
• Lớp chống nhiễu (Shield/Screen): Đây là thành phần cực kỳ quan trọng, đặc biệt đối với Cáp Chống Nhiễu hoạt động trong môi trường có nhiều nguồn gây nhiễu điện từ. Lớp chống nhiễu có thể là lưới bện (braided shield), lá nhôm (foil shield), hoặc kết hợp cả hai, giúp bảo vệ tín hiệu bên trong khỏi nhiễu EMI (Electro-Magnetic Interference) và RFI (Radio-Frequency Interference) từ bên ngoài, đồng thời ngăn chặn tín hiệu phát ra gây nhiễu cho các thiết bị khác.
• Dây thoát nhiễu (Drain Wire): Thường đi kèm với lớp lá nhôm, giúp dẫn các nhiễu điện từ bị lớp chống nhiễu bắt giữ xuống đất, đảm bảo hiệu quả chống nhiễu tối đa.
• Vỏ bọc ngoài (Outer Jacket): Lớp vỏ bảo vệ toàn bộ cáp khỏi các tác động cơ học, hóa chất, độ ẩm và nhiệt độ. Vật liệu vỏ bọc thường là PVC, LSZH (Low Smoke Zero Halogen) cho các ứng dụng yêu cầu an toàn cháy nổ cao, hoặc PUR, CPE cho môi trường công nghiệp khắc nghiệt.

2. Phân Loại Cáp Tín Hiệu Phổ Biến

Để lựa chọn loại cáp tín hiệu phù hợp, việc hiểu rõ các cách phân loại là rất cần thiết. Cáp tín hiệu có thể được phân loại theo nhiều tiêu chí khác nhau:

2.1. Theo Cấu Tạo Lớp Chống Nhiễu

• Cáp tín hiệu không chống nhiễu (Unshielded - UTP): Loại cáp này không có lớp chống nhiễu, thường dùng cho các môi trường ít nhiễu hoặc khi khoảng cách truyền ngắn. Chi phí thấp hơn nhưng khả năng bảo vệ tín hiệu kém hơn.
• Cáp tín hiệu chống nhiễu (Shielded - STP/FTP/SFTP):
  • FTP (Foiled Twisted Pair): Mỗi cặp dây xoắn được bọc một lớp lá nhôm riêng, sau đó toàn bộ cáp có thể có thêm một lớp lá nhôm chung.
  • STP (Shielded Twisted Pair): Mỗi cặp dây xoắn được bọc một lớp lưới kim loại bện, hoặc toàn bộ cáp được bọc một lớp lưới bện.
  • SFTP (Shielded Foiled Twisted Pair): Kết hợp cả lá nhôm bọc từng cặp và lưới bện chung cho toàn bộ cáp, mang lại khả năng chống nhiễu vượt trội, là lựa chọn lý tưởng cho Cáp Chống Nhiễu trong môi trường công nghiệp khắc nghiệt.
• Cáp tín hiệu vặn xoắn chống nhiễu là gì? Đây là loại cáp mà các cặp dây dẫn bên trong được xoắn lại với nhau. Việc xoắn đôi giúp loại bỏ nhiễu xuyên âm (crosstalk) từ các cặp dây liền kề và giảm tác động của nhiễu điện từ từ bên ngoài. Khi kết hợp với lớp chống nhiễu (lá nhôm hoặc lưới bện), hiệu quả bảo vệ tín hiệu được tăng cường đáng kể.

2.2. Theo Số Lõi Dẫn

Tùy thuộc vào số lượng tín hiệu cần truyền tải, cáp tín hiệu có thể có:

• Cáp 1 đôi (2 lõi): Dùng cho các ứng dụng đơn giản.
• Cáp 2 đôi (4 lõi): Phổ biến trong truyền thông dữ liệu.
• Cáp nhiều đôi (Multi-pair cable): Từ vài đôi đến hàng chục đôi, dùng cho các hệ thống phức tạp, giúp gọn gàng hơn so với việc đi nhiều sợi cáp riêng lẻ. Đây cũng chính là một dạng của cáp điều khiển.

2.3. Theo Môi Trường Sử Dụng

• Cáp tín hiệu công nghiệp: Được thiết kế để chịu được các điều kiện khắc nghiệt như nhiệt độ cao, hóa chất, dầu, rung động, nhiễu điện từ mạnh. Vật liệu vỏ bọc thường bền hơn (PUR, CPE).
• Cáp Tòa Nhà: Thường có yêu cầu về an toàn cháy nổ cao (LSZH - Low Smoke Zero Halogen, chống cháy), không phát sinh khói độc khi cháy, phù hợp cho hệ thống BMS, an ninh.
• Cáp tín hiệu ngoài trời: Có khả năng chống chịu tia UV, nước, độ ẩm và sự thay đổi nhiệt độ lớn.

3. Ứng Dụng Đa Dạng Của Cáp Tín Hiệu

Khó có thể tìm thấy một ngành công nghiệp hay một công trình xây dựng hiện đại nào mà không có sự góp mặt của cáp tín hiệu. Chúng là mạch máu truyền tải thông tin, đảm bảo mọi thứ hoạt động trơn tru. Dưới đây là những ứng dụng tiêu biểu nhất:

3.1. Trong Hệ Thống Công Nghiệp & Sản Xuất

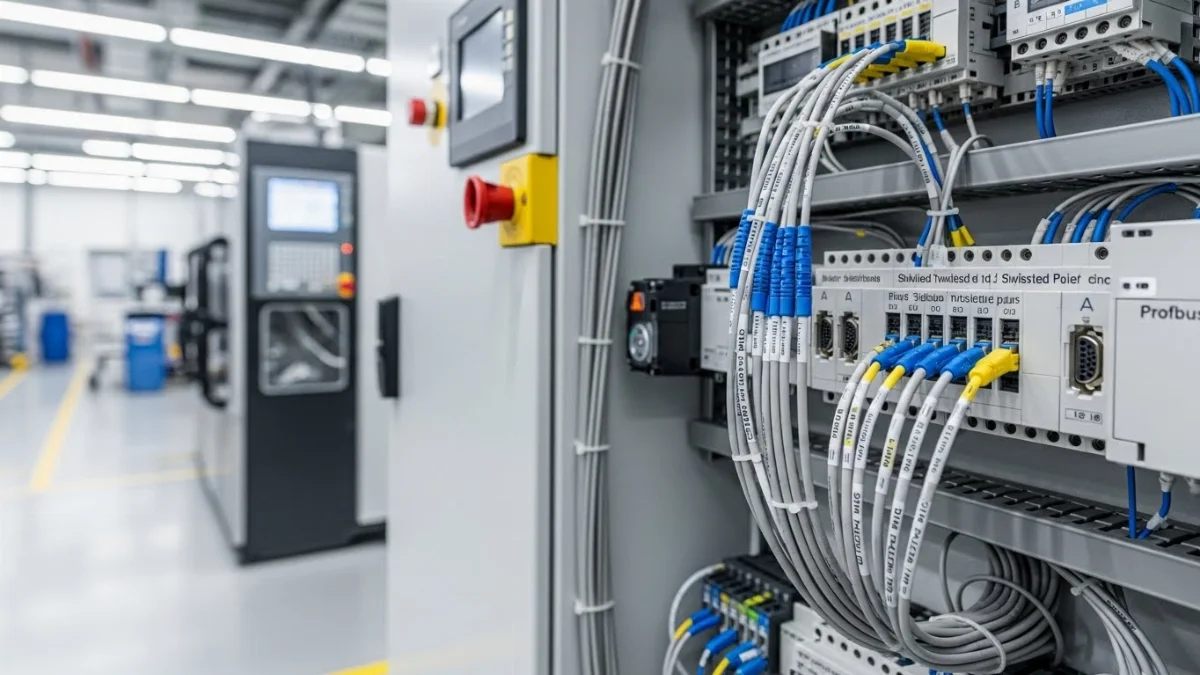

Trong các nhà máy, xưởng sản xuất, cáp tín hiệu công nghiệp đóng vai trò cực kỳ quan trọng. Chúng kết nối các thiết bị cảm biến, bộ điều khiển PLC (Programmable Logic Controller), HMI (Human Machine Interface), van điều khiển, động cơ servo và các thiết bị tự động hóa khác. Các tín hiệu analog (4-20mA, 0-10V) hay tín hiệu digital (on/off) đều cần được truyền tải chính xác để đảm bảo quá trình sản xuất diễn ra liên tục và hiệu quả.

Môi trường công nghiệp thường chứa nhiều nguồn gây nhiễu điện từ từ động cơ lớn, biến tần, máy hàn... Do đó, việc sử dụng cáp tín hiệu chống nhiễu cho nhà xưởng là điều bắt buộc. Các loại cáp có lớp bện hoặc lá nhôm kép (SFTP) sẽ giúp bảo vệ tín hiệu khỏi bị biến dạng, gây ra lỗi hoặc gián đoạn hoạt động của máy móc. Ngoài ra, cáp công nghiệp còn phải chịu được dầu, hóa chất, mài mòn và nhiệt độ cao, đòi hỏi vỏ bọc đặc biệt như PUR hoặc CPE.

Cáp tín hiệu điều khiển thường có nhiều cặp lõi, giúp đơn giản hóa việc đi dây cho các hệ thống phức tạp, ví dụ như trong các tủ điều khiển hoặc dây chuyền sản xuất tự động.

3.2. Trong Tòa Nhà Thông Minh (BMS)

Các tòa nhà hiện đại ngày nay đều tích hợp hệ thống quản lý tòa nhà (BMS - Building Management System) để điều khiển và giám sát các hệ thống như HVAC (sưởi ấm, thông gió, điều hòa không khí), chiếu sáng, an ninh, phòng cháy chữa cháy, thang máy... Tất cả các hệ thống này đều dựa vào cáp tín hiệu để giao tiếp.

Tiêu chuẩn Cáp Tòa Nhà rất khắt khe về an toàn cháy nổ. Cáp LSZH (Low Smoke Zero Halogen) là lựa chọn ưu tiên vì khi cháy, chúng phát ra rất ít khói và không có khí halogen độc hại, bảo vệ an toàn cho con người và tài sản. Độ bền và khả năng chống nhiễu cũng được chú trọng để đảm bảo tính ổn định của toàn bộ hệ thống BMS.

3.3. Trong Hệ Thống Camera Giám Sát

Dù là hệ thống camera analog hay IP, Cáp Camera đều là thành phần không thể thiếu. Đối với camera analog, cáp đồng trục (coaxial cable) là lựa chọn truyền thống để truyền tín hiệu hình ảnh. Còn với camera IP, cáp mạng UTP hoặc STP (với các tiêu chuẩn Cat5e, Cat6, Cat6a) được sử dụng để truyền dữ liệu hình ảnh, âm thanh và đôi khi cả nguồn điện (PoE). Đối với các hệ thống chuyên dụng hơn, Cáp Âm Thanh chuyên biệt sẽ đảm bảo chất lượng truyền tải tốt nhất.

Lựa chọn cáp tín hiệu cho hệ thống camera đòi hỏi sự cân nhắc kỹ lưỡng về khoảng cách truyền tải và môi trường lắp đặt. Đối với các hệ thống camera ở xa hoặc trong môi trường nhiều nhiễu, cáp tín hiệu chống nhiễu (STP/SFTP) sẽ giúp đảm bảo chất lượng hình ảnh không bị giật, lag hay nhiễu hạt, mang lại hiệu quả giám sát tối ưu.

3.4. Trong Hệ Thống Tự Động Hóa

Hệ thống tự động hóa là nơi cáp tín hiệu thể hiện rõ nhất vai trò của cáp tín hiệu trong hệ thống tự động hóa. Từ các cánh tay robot công nghiệp, hệ thống SCADA (Supervisory Control and Data Acquisition) cho đến các dây chuyền lắp ráp tự động, tất cả đều cần đến cáp tín hiệu để trao đổi dữ liệu điều khiển và phản hồi trạng thái. Độ trễ thấp, độ tin cậy cao và khả năng chống nhiễu tốt là những yêu cầu hàng đầu.

Cáp tín hiệu chuyên dụng cho tự động hóa thường có cấu trúc đặc biệt để chịu được chuyển động liên tục (cáp Flexible/Drag Chain), chống xoắn, chống mài mòn, và tích hợp các lớp chống nhiễu tiên tiến. Chúng đảm bảo rằng mọi lệnh điều khiển được thực thi chính xác và kịp thời, từ đó tối ưu hóa năng suất và giảm thiểu lỗi trong quá trình sản xuất.

4. Các Yếu Tố Ảnh Hưởng Đến Chất Lượng Tín Hiệu

Chất lượng truyền tải của cáp tín hiệu không chỉ phụ thuộc vào bản thân sợi cáp mà còn chịu ảnh hưởng của nhiều yếu tố khác nhau. Việc hiểu rõ những yếu tố này giúp chúng ta đưa ra quyết định lựa chọn và lắp đặt tối ưu.

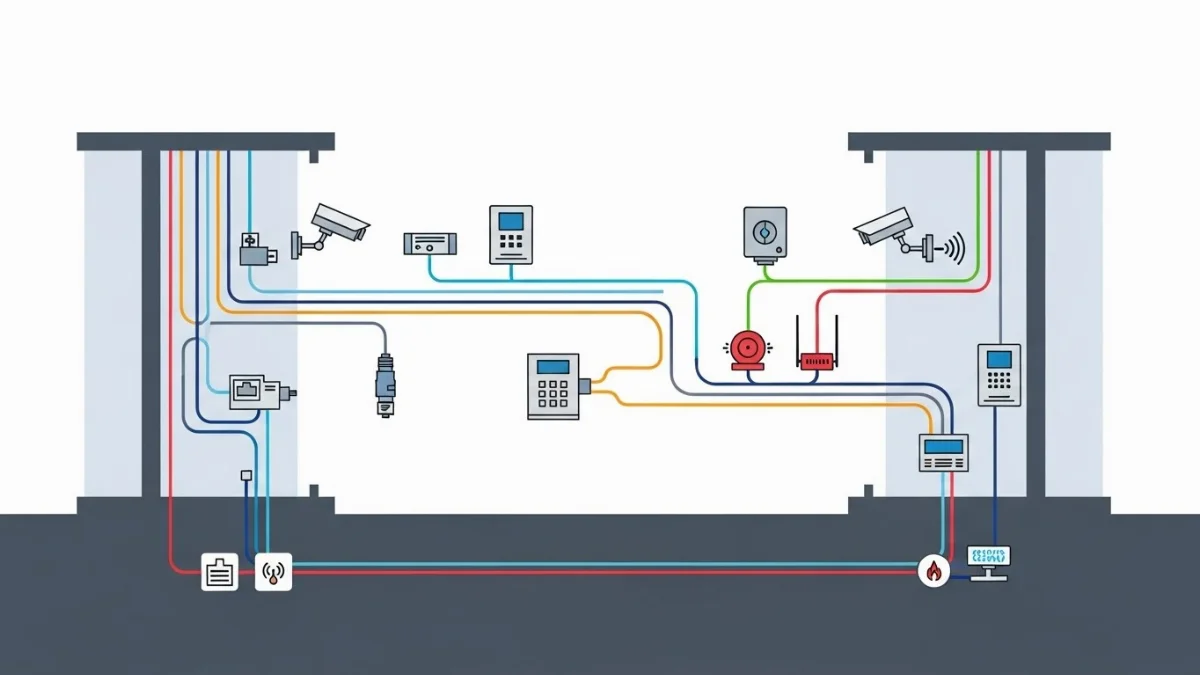

• Nhiễu điện từ (EMI) và Nhiễu vô tuyến (RFI): Đây là những "kẻ thù" lớn nhất của cáp tín hiệu. Các thiết bị điện tử, động cơ, đường dây điện lực, sóng radio... đều có thể phát ra nhiễu, làm sai lệch hoặc suy giảm tín hiệu truyền đi. Đây là lý do tại sao Cáp Chống Nhiễu lại quan trọng đến vậy, đặc biệt trong các môi trường khắc nghiệt như nhà máy sản xuất.
• Suy hao tín hiệu (Attenuation): Là hiện tượng tín hiệu bị yếu đi khi truyền qua một khoảng cách. Chiều dài cáp càng lớn, suy hao càng nhiều. Tiết diện ruột dẫn nhỏ cũng góp phần làm tăng suy hao.
• Trở kháng (Impedance): Cáp tín hiệu được thiết kế để có trở kháng đặc trưng (ví dụ 50 Ohm cho cáp đồng trục, 100 Ohm cho cáp mạng). Nếu trở kháng không khớp giữa cáp và thiết bị, sẽ xảy ra hiện tượng phản xạ tín hiệu, gây ra suy giảm chất lượng.
• Xuyên âm (Crosstalk): Xảy ra khi tín hiệu từ một cặp dây trong cáp rò rỉ và ảnh hưởng đến cặp dây khác. Cấu trúc vặn xoắn của các cặp dây giúp giảm thiểu đáng kể xuyên âm.
• Môi trường lắp đặt: Nhiệt độ quá cao hoặc quá thấp, độ ẩm, hóa chất, rung động cơ học, thậm chí cả việc bị uốn cong quá mức hoặc bị kéo căng trong quá trình lắp đặt đều có thể ảnh hưởng đến hiệu suất và tuổi thọ của cáp.
• Chất lượng vật liệu: Đồng nguyên chất, vật liệu cách điện và vỏ bọc chất lượng cao sẽ đảm bảo độ bền và khả năng truyền dẫn tốt hơn.

5. Hướng Dẫn Lựa Chọn Cáp Tín Hiệu Phù Hợp

Việc lựa chọn cáp tín hiệu phù hợp là một bước quan trọng, quyết định đến hiệu suất và độ tin cậy của toàn bộ hệ thống. Nếu bạn đang băn khoăn cáp tín hiệu dùng để làm gì và loại nào là tốt nhất cho dự án của mình, đặc biệt là khi cần Tiêu chí chọn cáp công nghiệp, hãy tham khảo các yếu tố dưới đây:

5.1. Xác Định Môi Trường Lắp Đặt

Đây là yếu tố tiên quyết. Bạn cần trả lời các câu hỏi sau:

• Trong nhà hay ngoài trời? Cáp ngoài trời cần vỏ bọc chống UV, chống thấm nước.
• Có tiếp xúc với dầu, hóa chất, dung môi không? Cáp tín hiệu công nghiệp với vỏ PUR, CPE là lựa chọn cần thiết.
• Nhiệt độ môi trường hoạt động như thế nào? Cáp phải có khả năng chịu nhiệt độ cao hoặc thấp phù hợp.
• Có nguy cơ cháy nổ không? Chọn cáp LSZH để đảm bảo an toàn.
• Mức độ rung động, uốn cong? Cáp linh hoạt (flexible cable) cho các ứng dụng chuyển động.

5.2. Chọn Loại Chống Nhiễu Phù Hợp

Nếu môi trường có nhiều nguồn gây nhiễu điện từ:

• Cáp tín hiệu chống nhiễu cho nhà xưởng: Luôn ưu tiên các loại cáp có lớp chống nhiễu kép (SFTP) hoặc lưới bện dày đặc để đảm bảo tín hiệu ổn định.
• Cáp tín hiệu vặn xoắn chống nhiễu: Rất hiệu quả trong việc giảm nhiễu xuyên âm và nhiễu từ bên ngoài.
• Đối với các ứng dụng nhạy cảm hoặc khoảng cách truyền xa, khả năng chống nhiễu càng cao càng tốt.

5.3. Tiết Diện Lõi Dẫn và Số Lõi

• Tiết diện lõi: Phụ thuộc vào dòng điện/tín hiệu cần truyền và khoảng cách. Tiết diện lớn hơn sẽ giảm suy hao trên khoảng cách dài.
• Số lõi: Xác định dựa trên số lượng tín hiệu cần truyền. Chọn cáp điều khiển có đủ số cặp lõi cần thiết để tránh phải đi nhiều sợi cáp riêng lẻ.

5.4. Tiêu Chuẩn & Chứng Chỉ

Luôn ưu tiên các loại cáp đáp ứng các tiêu chuẩn quốc tế và ngành như:

• UL (Underwriters Laboratories): Chứng nhận an toàn tại Bắc Mỹ.
• CE (Conformité Européenne): Đảm bảo sản phẩm tuân thủ các tiêu chuẩn an toàn, sức khỏe và bảo vệ môi trường của Châu Âu.
• RoHS (Restriction of Hazardous Substances): Hạn chế các chất độc hại trong sản phẩm điện và điện tử.
• ISO 9001: Hệ thống quản lý chất lượng.
• Đặc biệt, phân loại cáp tín hiệu công nghiệp thường tuân thủ các tiêu chuẩn riêng biệt về độ bền cơ học và khả năng chịu môi trường.

5.5. Thương Hiệu & Nhà Cung Cấp Uy Tín

Lựa chọn sản phẩm từ các thương hiệu và nhà cung cấp có uy tín sẽ đảm bảo bạn nhận được cáp chất lượng, đúng tiêu chuẩn và có chính sách bảo hành rõ ràng. Đừng ham rẻ mà chọn sản phẩm không rõ nguồn gốc, điều này có thể gây ra những hậu quả nghiêm trọng về sau.

6. Quy Trình Lắp Đặt & Bảo Trì Cáp Tín Hiệu Đúng Cách

Chất lượng của cáp tín hiệu không chỉ được quyết định bởi bản thân sản phẩm mà còn phụ thuộc rất nhiều vào quy trình lắp đặt và bảo trì. Để Thi công & Chống nhiễu đúng cách, thực hiện đúng cách sẽ tối đa hóa hiệu suất và tuổi thọ của cáp.

• Lập kế hoạch chi tiết: Trước khi lắp đặt, hãy phác thảo đường đi của cáp, tính toán chiều dài cần thiết, xác định các điểm đấu nối và cân nhắc các yếu tố môi trường.
• Tránh các nguồn nhiễu: Không đặt cáp tín hiệu quá gần các đường dây điện lực, động cơ lớn, biến tần hoặc các nguồn phát nhiễu điện từ mạnh khác. Nếu không thể tránh, hãy sử dụng cáp tín hiệu chống nhiễu với lớp bảo vệ mạnh mẽ và đảm bảo tiếp địa đúng cách.
• Đảm bảo bán kính uốn cong hợp lý: Mỗi loại cáp có một bán kính uốn cong tối thiểu được nhà sản xuất quy định. Uốn cong quá mức có thể làm hỏng cấu trúc bên trong của cáp, gây suy hao tín hiệu hoặc thậm chí là đứt gãy.
• Không kéo căng quá mức: Lực kéo căng quá lớn có thể làm biến dạng lõi dẫn và lớp cách điện, ảnh hưởng đến hiệu suất. Sử dụng các dụng cụ hỗ trợ kéo cáp chuyên dụng.
• Tiếp địa đúng cách: Đối với cáp có lớp chống nhiễu, việc tiếp địa chính xác lớp vỏ bọc chống nhiễu (thường chỉ một đầu) là cực kỳ quan trọng để đảm bảo hiệu quả chống nhiễu.
• Đánh dấu và ghi nhãn rõ ràng: Giúp việc bảo trì, khắc phục sự cố và nâng cấp hệ thống sau này dễ dàng hơn rất nhiều.
• Bảo trì định kỳ: Kiểm tra trực quan cáp xem có dấu hiệu hư hỏng, nứt gãy, hay tiếp xúc kém không. Đo kiểm tra thông mạch và suy hao tín hiệu định kỳ nếu cần.

7. Tương Lai Của Cáp Tín Hiệu Trong Kỷ Nguyên IoT & Công Nghiệp 4.0

Khi thế giới bước vào kỷ nguyên Internet of Things (IoT) và Công nghiệp 4.0, nơi mọi thiết bị đều được kết nối và trao đổi dữ liệu liên tục, vai trò của cáp tín hiệu không những không giảm đi mà còn trở nên quan trọng hơn bao giờ hết. Mặc dù công nghệ không dây đang phát triển mạnh mẽ, nhưng cáp tín hiệu vẫn giữ vị trí không thể thay thế trong nhiều ứng dụng đòi hỏi độ tin cậy, tốc độ và bảo mật cao.

Trong tương lai, chúng ta sẽ thấy sự phát triển của các loại cáp tín hiệu tiên tiến hơn nữa:

• Tốc độ truyền dẫn cao hơn: Đáp ứng nhu cầu truyền tải dữ liệu khổng lồ từ các cảm biến, thiết bị thông minh và hệ thống Vision trong công nghiệp.
• Khả năng chống nhiễu vượt trội: Với mật độ thiết bị điện tử ngày càng tăng, các loại cáp tín hiệu sẽ cần có khả năng chống lại nhiễu EMI/RFI hiệu quả hơn.
• Bền bỉ hơn trong môi trường khắc nghiệt: Cáp sẽ được thiết kế với vật liệu mới, chịu được nhiệt độ cực đoan, hóa chất ăn mòn, rung động liên tục trong các nhà máy thông minh hoàn toàn tự động.
• Tích hợp thông minh: Có thể có các loại cáp tích hợp cảm biến để tự giám sát tình trạng của mình, báo cáo lỗi hoặc các vấn đề tiềm ẩn.
• Tiết kiệm không gian và dễ lắp đặt: Xu hướng thiết kế cáp nhỏ gọn hơn, linh hoạt hơn để phù hợp với không gian hạn chế và giảm thời gian lắp đặt.

Tóm lại, dù công nghệ có phát triển đến đâu, cáp tín hiệu vẫn sẽ là một phần không thể thiếu của hạ tầng kết nối, là nền tảng vững chắc cho sự phát triển của công nghiệp và xã hội hiện đại.

Kết Luận

Từ những hệ thống điều khiển tinh vi trong các nhà máy sản xuất, mạng lưới thông minh của các tòa nhà hiện đại, đến việc đảm bảo an ninh với hệ thống camera giám sát và trái tim của các robot tự động, Pillar Cáp Tín Hiệu luôn là thành phần cốt lõi, không thể thiếu. Chúng không chỉ đơn thuần là những sợi dây dẫn điện mà còn là những kênh truyền tải thông tin sống còn, đảm bảo mọi hoạt động diễn ra chính xác, an toàn và hiệu quả.

Việc hiểu r&õ về cấu tạo, phân loại, các yếu tố ảnh hưởng và quy trình lựa chọn, lắp đặt đúng cách là chìa khóa để tối ưu hóa hiệu suất của mọi hệ thống. Hy vọng qua bài viết này, bạn đã có cái nhìn toàn diện hơn về thế giới của cáp tín hiệu và sẵn sàng ứng dụng những kiến thức này vào các dự án của mình. Hãy luôn ưu tiên chất lượng và sự phù hợp để đảm bảo sự ổn định và bền vững cho mọi công trình.
