Trong thế giới công nghiệp hiện đại, nơi mà các thiết bị điện tử và hệ thống tự động hóa ngày càng phức tạp, việc truyền tải tín hiệu một cách ổn định và chính xác trở nên vô cùng quan trọng. Tuy nhiên, môi trường công nghiệp thường tồn tại rất nhiều nguồn gây nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI), có thể làm suy giảm chất lượng tín hiệu, gây ra lỗi hệ thống hoặc thậm chí là hỏng hóc thiết bị. Đây chính là lúc cáp điều khiển chống nhiễu có lưới phát huy vai trò không thể thiếu của mình.

Vậy cáp điều khiển chống nhiễu có lưới là gì? Bạn có thể tham khảo thêm tổng quan cáp điều khiển để hiểu rõ hơn về khái niệm và phân loại. Cấu tạo của chúng có gì đặc biệt để có thể chống lại các loại nhiễu khó chịu này? Ưu điểm và ứng dụng thực tế của chúng ra sao trong các hệ thống từ đơn giản đến phức tạp? Bài viết này sẽ đi sâu vào khám phá tất cả những khía cạnh quan trọng của cáp điều khiển chống nhiễu có lưới, giúp bạn có cái nhìn toàn diện và đưa ra lựa chọn phù hợp nhất cho nhu cầu của mình.

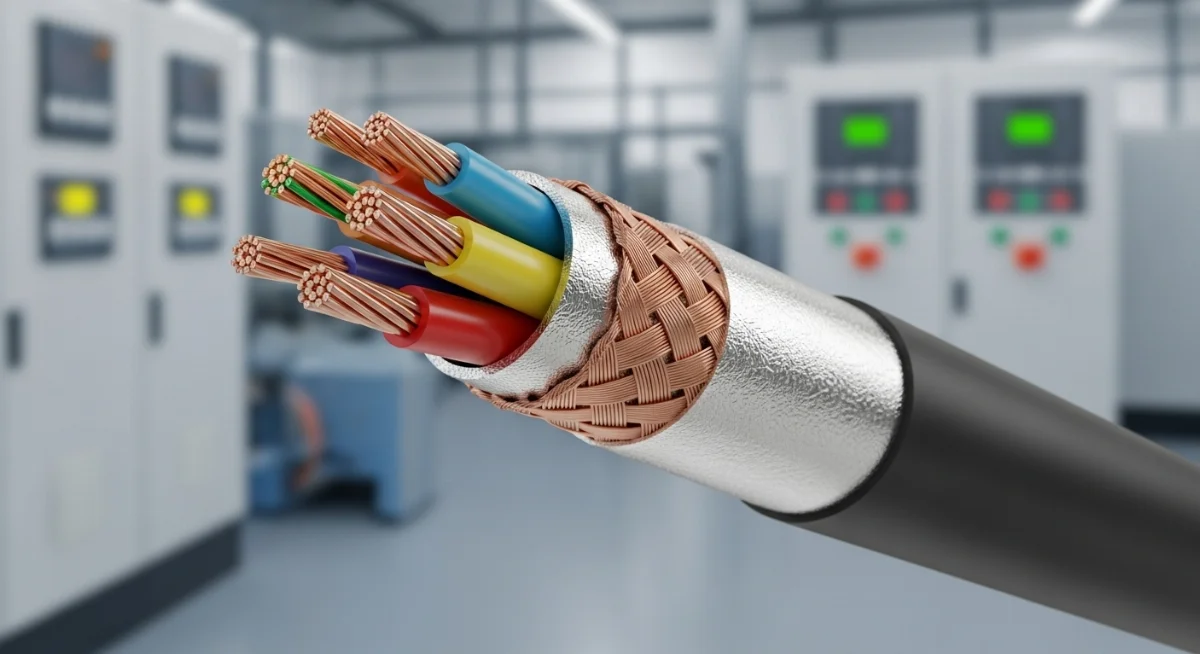

1. Cấu Tạo Độc Đáo Của Cáp Điều Khiển Chống Nhiễu Có Lưới

Để hiểu rõ hơn về khả năng chống nhiễu vượt trội của loại cáp này, chúng ta cần tìm hiểu cấu tạo cáp chống nhiễu một cách chi tiết. Trong đó, phần quan trọng nhất chính là cấu tạo lớp lưới chống nhiễu và nguyên lý hoạt động của nó. Một sợi cáp điều khiển chống nhiễu có lưới thường bao gồm nhiều lớp khác nhau, mỗi lớp đóng một vai trò quan trọng trong việc bảo vệ và truyền tải tín hiệu.

1.1. Ruột Dẫn Tín Hiệu: Trái Tim Của Cáp

Đây là phần cốt lõi, chịu trách nhiệm truyền tải các tín hiệu điện. Ruột dẫn thường được làm từ đồng tinh khiết (đồng trần hoặc đồng mạ thiếc) với nhiều sợi nhỏ bện lại với nhau để tăng tính mềm dẻo và khả năng chịu uốn. Các loại cáp lõi đồng dùng cho cáp chống nhiễu thường đáp ứng tốt yêu cầu về dẫn điện và độ bền cơ học. Số lượng cặp dây và tiết diện ruột dẫn sẽ phụ thuộc vào yêu cầu của ứng dụng cụ thể.

1.2. Lớp Cách Điện: Bảo Vệ Tín Hiệu

Mỗi ruột dẫn hoặc cặp ruột dẫn được bọc bởi một lớp cách điện riêng biệt, thường là PVC, XLPE (polyethylene liên kết ngang) hoặc PE (polyethylene). Lớp cách điện này có nhiệm vụ ngăn chặn sự rò rỉ tín hiệu giữa các ruột dẫn và từ ruột dẫn ra bên ngoài, đồng thời bảo vệ ruột dẫn khỏi các yếu tố môi trường.

1.3. Lớp Bọc Tổng Hợp/Lớp Lót: Tăng Cường Bảo Vệ Cơ Học

Ở một số loại cáp điều khiển chống nhiễu có lưới, sau lớp cách điện của từng ruột dẫn, sẽ có thêm một lớp bọc tổng hợp hoặc lớp lót. Lớp này có thể là băng quấn không dệt, giấy hoặc vật liệu tương tự, giúp cố định cấu trúc cáp, tăng cường khả năng chịu lực và bảo vệ các lõi bên trong khỏi va đập, rung động.

1.4. Lớp Lưới Chống Nhiễu: Lá Chắn Tối Ưu Cho Tín Hiệu

Đây chính là điểm tạo nên sự khác biệt của cáp điều khiển chống nhiễu có lưới. Lớp lưới chống nhiễu thường được làm từ sợi đồng bện hoặc lá nhôm/mylar, bọc quanh toàn bộ hoặc từng cặp ruột dẫn. Vai trò chính của cấu tạo lớp lưới đồng chống nhiễu này là tạo ra một "lồng Faraday" bao bọc lấy tín hiệu, ngăn chặn hiệu quả sự xâm nhập của nhiễu điện từ từ bên ngoài (EMI) và nhiễu tần số vô tuyến (RFI) vào bên trong cáp, cũng như hạn chế tín hiệu bên trong phát tán ra ngoài gây nhiễu cho các thiết bị khác.

• Lưới đồng bện: Cung cấp khả năng chống nhiễu vượt trội, đặc biệt ở tần số cao, đồng thời tăng cường độ bền cơ học cho cáp. Đây là loại cáp điều khiển chống nhiễu lưới đồng phổ biến nhất, thường được so sánh với các dòng cáp chống nhiễu có lưới và có màng nhôm để lựa chọn cấu trúc phù hợp.
• Lá nhôm/mylar: Nhẹ hơn và rẻ hơn, thường được kết hợp với một sợi thoát (drain wire) để đảm bảo hiệu quả chống nhiễu. Loại này thường thấy trong cáp điều khiển chống nhiễu lưới nhôm.

Việc sử dụng cáp điều khiển chống nhiễu tín hiệu với lớp lưới bảo vệ là yếu tố then chốt để đảm bảo tính toàn vẹn của dữ liệu trong các môi trường điện từ khắc nghiệt.

1.5. Lớp Vỏ Ngoài: Bảo Vệ Toàn Diện

Lớp vỏ ngoài là lớp bảo vệ cuối cùng, bao bọc toàn bộ cấu trúc cáp. Thường được làm từ PVC (polyvinyl chloride), LSZH (Low Smoke Zero Halogen) hoặc các vật liệu đặc biệt khác tùy thuộc vào môi trường lắp đặt. Lớp vỏ này bảo vệ cáp khỏi các tác động cơ học, hóa chất, độ ẩm, tia UV và các yếu yếu tố khắc nghiệt khác từ môi trường bên ngoài. Trong các khu vực ngoài trời hoặc nguy cơ cháy nổ cao, nhiều đơn vị ưu tiên lựa chọn cáp điều khiển chống cháy chống nhiễu chống tia UV để tăng mức độ an toàn.

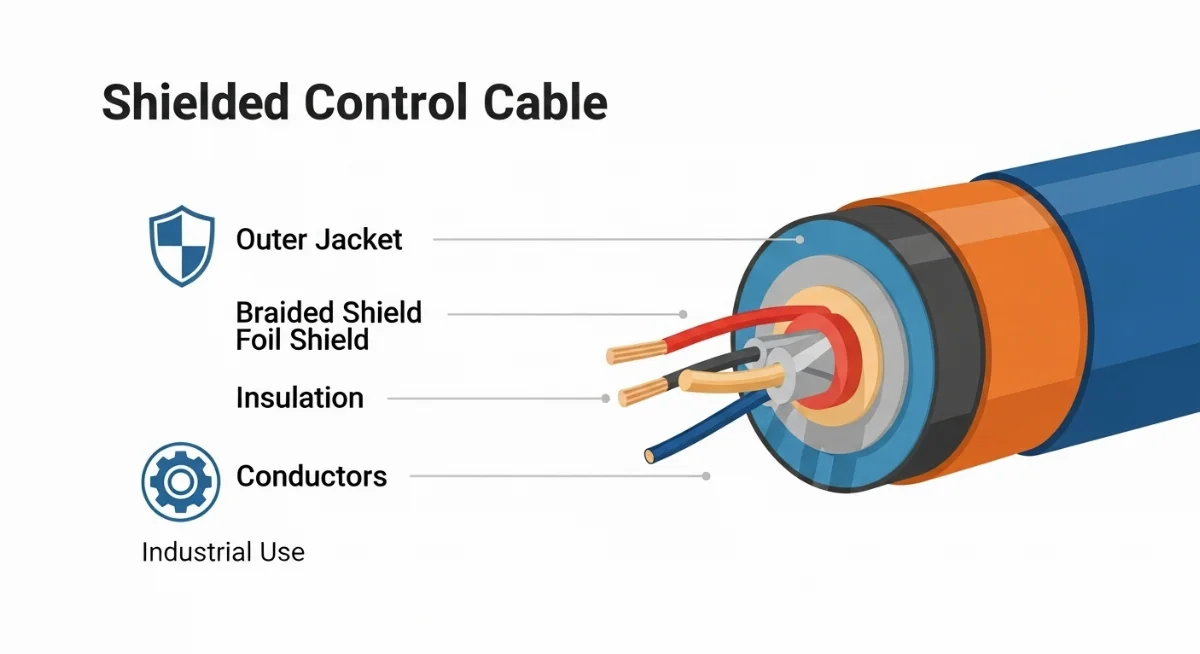

2. Ưu Điểm Vượt Trội Khi Sử Dụng Cáp Điều Khiển Chống Nhiễu Có Lưới

Không phải ngẫu nhiên mà cáp điều khiển chống nhiễu có lưới được ưa chuộng rộng rãi trong nhiều ngành công nghiệp. Những ưu điểm của cáp chống nhiễu có lưới mang lại giá trị to lớn, đặc biệt trong các hệ thống đòi hỏi độ chính xác và ổn định cao.

2.1. Chống Nhiễu Điện Từ (EMI) Và Nhiễu Tần Số Vô Tuyến (RFI)

Đây là ưu điểm nổi bật nhất. Lớp lưới chắn giúp ngăn chặn các nguồn nhiễu từ bên ngoài như máy biến áp, động cơ điện, đường dây điện cao thế, thiết bị phát sóng vô tuyến ảnh hưởng đến tín hiệu bên trong. Đồng thời, nó cũng hạn chế sự phát tán tín hiệu từ bên trong cáp ra môi trường, tránh gây nhiễu cho các thiết bị lân cận. Điều này đảm bảo rằng các tín hiệu điều khiển và dữ liệu được truyền đi một cách "sạch" nhất.

2.2. Đảm Bảo Truyền Tín Hiệu Ổn Định Và Chính Xác

Nhờ khả năng chống nhiễu vượt trội, cáp điều khiển chống nhiễu có lưới giúp duy trì tính toàn vẹn của tín hiệu. Điều này cực kỳ quan trọng trong các hệ thống tự động hóa, điều khiển robot hoặc các thiết bị đo lường chính xác, nơi mà một sai lệch nhỏ cũng có thể dẫn đến hậu quả nghiêm trọng. Tín hiệu ổn định đảm bảo phản ứng nhanh chóng và đáng tin cậy của hệ thống.

2.3. Tăng Cường Độ Bền Và Tuổi Thọ Cáp

Lớp lưới bện không chỉ có tác dụng chống nhiễu mà còn tăng cường độ bền cơ học cho cáp. Nó giúp cáp chịu được lực kéo, uốn cong và va đập tốt hơn, kéo dài tuổi thọ sử dụng, đặc biệt trong các môi trường công nghiệp khắc nghiệt với nhiều yếu tố tác động.

2.4. Giảm Thiểu Sai Sót Và Hỏng Hóc Hệ Thống

Tín hiệu bị nhiễu có thể gây ra lỗi dữ liệu, hoạt động sai của thiết bị, thậm chí là làm hỏng các linh kiện điện tử nhạy cảm. Việc sử dụng cáp điều khiển chống nhiễu có lưới giảm thiểu đáng kể nguy cơ này, giúp hệ thống hoạt động trơn tru, ổn định, tiết kiệm thời gian và chi phí sửa chữa.

2.5. Tối Ưu Hóa Chi Phí Vận Hành Và Bảo Trì

Mặc dù chi phí ban đầu của cáp chống nhiễu có thể cao hơn một chút so với cáp thông thường, nhưng về lâu dài, chúng mang lại hiệu quả kinh tế rõ rệt. Giảm thiểu lỗi hệ thống, kéo dài tuổi thọ thiết bị và giảm thời gian chết do sự cố giúp tiết kiệm đáng kể chi phí bảo trì, sửa chữa và vận hành.

3. Ứng Dụng Thực Tế Của Cáp Điều Khiển Chống Nhiễu Có Lưới

Với những ưu điểm vượt trội, cáp điều khiển chống nhiễu có lưới đã trở thành một phần không thể thiếu trong nhiều lĩnh vực công nghiệp và đời sống. Các ứng dụng cáp điều khiển chống nhiễu trong công nghiệp là rất đa dạng và quan trọng. Đặc biệt, các ứng dụng cáp chống nhiễu trong tự động hóa và nhà máy công nghiệp đang ngày càng được quan tâm.

3.1. Hệ Thống Tự Động Hóa Công Nghiệp

Đây là một trong những lĩnh vực ứng dụng thực tế của cáp chống nhiễu có lưới rõ rệt nhất. Trong các nhà máy sản xuất, nơi có rất nhiều động cơ, biến tần, hệ thống chiếu sáng công suất lớn và các thiết bị điện từ khác, nhiễu là điều khó tránh khỏi. Cáp điều khiển chống nhiễu có lưới được sử dụng để kết nối các bộ điều khiển PLC (Programmable Logic Controller), hệ thống SCADA (Supervisory Control and Data Acquisition), cảm biến và cơ cấu chấp hành, đảm bảo truyền tín hiệu điều khiển chính xác, không bị gián đoạn, từ đó tối ưu hóa quá trình sản xuất và vận hành.

3.2. Hệ Thống Điều Khiển Máy Móc, Robot

Các loại máy móc công cụ CNC, robot công nghiệp hay các dây chuyền sản xuất tự động đều cần tín hiệu điều khiển tốc độ cao và cực kỳ chính xác. Cáp điều khiển chống nhiễu có lưới giúp bảo vệ tín hiệu khỏi nhiễu nội tại từ các động cơ servo, biến tần hoặc nhiễu từ môi trường xung quanh, đảm bảo robot hoạt động trơn tru, đúng quỹ đạo và chính xác từng milimet.

3.3. Hệ Thống An Ninh, Giám Sát Và Camera

Trong các hệ thống camera giám sát, hệ thống báo động hay kiểm soát ra vào, việc truyền tải tín hiệu hình ảnh và dữ liệu một cách rõ ràng, không bị nhiễu là yếu tố sống còn. Cáp điều khiển chống nhiễu tín hiệu đảm bảo hình ảnh không bị méo mó, giật lag và dữ liệu được truyền tải một cách an toàn, đáng tin cậy.

3.4. Hệ Thống Truyền Thông Và Mạng Lưới

Mặc dù cáp mạng chuyên dụng như Ethernet có cấu trúc chống nhiễu riêng, nhưng trong một số trường hợp, cáp điều khiển chống nhiễu vẫn được sử dụng cho các hệ thống truyền thông công nghiệp (như RS-485, CAN bus) hoặc các ứng dụng cần truyền dữ liệu trong môi trường nhiễu mạnh, nơi mà tính ổn định của tín hiệu là ưu tiên hàng đầu.

3.5. Các Ứng Dụng Trong Môi Trường Đặc Biệt

Ngoài ra, cáp chống nhiễu có lưới còn được sử dụng trong các lĩnh vực đặc thù như y tế (thiết bị hình ảnh, máy móc phẫu thuật), hàng không, quân sự, hoặc các môi trường có yêu cầu nghiêm ngặt về tương thích điện từ (EMC). Khả năng bảo vệ tín hiệu của chúng giúp các thiết bị nhạy cảm hoạt động chính xác mà không bị ảnh hưởng bởi nhiễu.

4. Tại Sao Nên Lựa Chọn Cáp Điều Khiển Chống Nhiễu Có Lưới Chất Lượng Cao?

Tại sao nên sử dụng cáp điều khiển chống nhiễu trong hệ thống tự động hóa và các ứng dụng quan trọng khác? Câu trả lời nằm ở sự khác biệt cơ bản giữa chúng và cáp thông thường, cũng như tầm quan trọng của việc đầu tư vào chất lượng.

4.1. So Sánh Cáp Điều Khiển Chống Nhiễu Và Không Chống Nhiễu

Để hiểu rõ hơn, hãy cùng so sánh cáp điều khiển chống nhiễu và không chống nhiễu. Trong thực tế, việc so sánh với cáp điều khiển không chống nhiễu và phân tích từng ưu, nhược điểm sẽ giúp kĩ sư lựa chọn phương án tối ưu:

• Cáp không chống nhiễu: Có cấu tạo đơn giản hơn, thường chỉ gồm ruột dẫn, cách điện và vỏ bảo vệ. Chúng phù hợp cho các môi trường ít nhiễu hoặc các ứng dụng không đòi hỏi độ chính xác cao về tín hiệu. Tuy nhiên, trong môi trường công nghiệp đầy rẫy nhiễu, loại cáp này rất dễ bị ảnh hưởng, gây ra lỗi tín hiệu, sai lệch dữ liệu, thậm chí là hỏng hóc thiết bị.
• Cáp điều khiển chống nhiễu có lưới: Như đã phân tích, có thêm lớp lưới bện kim loại (đồng hoặc nhôm) giúp tạo ra lá chắn hiệu quả chống lại nhiễu điện từ. Điều này đảm bảo tín hiệu được truyền tải nguyên vẹn, ổn định và chính xác, ngay cả trong những môi trường khắc nghiệt nhất.

Việc lựa chọn cáp phụ thuộc vào môi trường và yêu cầu của ứng dụng. Tuy nhiên, đối với các hệ thống điều khiển, tự động hóa quan trọng, việc sử dụng cáp chống nhiễu là một khoản đầu tư xứng đáng.

4.2. Tầm Quan Trọng Của Chất Lượng Cáp

Cách nhận biết cáp điều khiển chống nhiễu chất lượng cao không chỉ dừng lại ở việc có lớp lưới chống nhiễu mà còn ở chất lượng vật liệu và quy trình sản xuất. Cáp kém chất lượng có thể dẫn đến:

• Hiệu quả chống nhiễu kém: Lớp lưới mỏng, mật độ bện không đủ hoặc vật liệu kém chất lượng sẽ không thể chống nhiễu hiệu quả.
• Độ bền thấp: Vỏ cáp dễ bị nứt, hỏng, ruột dẫn bị oxy hóa nhanh chóng, dẫn đến giảm tuổi thọ và cần thay thế thường xuyên.
• Gây lỗi hệ thống: Ngay cả khi có lớp lưới, nếu vật liệu cách điện kém hoặc quy trình sản xuất không chuẩn, vẫn có thể xảy ra rò rỉ tín hiệu, gây nhiễu chéo hoặc suy giảm tín hiệu.

Vì vậy, khi lựa chọn sản phẩm, doanh nghiệp nên quan tâm đến các tiêu chuẩn cáp điều khiển chống nhiễu, chứng chỉ kĩ thuật và quy trình kiểm định chất lượng để đảm bảo hiệu suất và độ tin cậy của toàn bộ hệ thống. Do đó, việc lựa chọn các nhà cung cấp uy tín, có chứng nhận chất lượng cho sản phẩm của mình là vô cùng quan trọng để đảm bảo hiệu suất và độ tin cậy của toàn bộ hệ thống.

5. Hướng Dẫn Lựa Chọn Và Lắp Đặt Cáp Điều Khiển Chống Nhiễu Có Lưới Đúng Chuẩn

Việc lựa chọn và lắp đặt cáp điều khiển chống nhiễu có lưới đúng cách là yếu tố then chốt để đảm bảo hiệu quả tối ưu và tuổi thọ cho hệ thống. Dưới đây là một số lưu ý quan trọng:

5.1. Tuân Thủ Tiêu Chuẩn Kỹ Thuật

• Chọn đúng loại cáp: Dựa trên số lượng lõi, tiết diện ruột dẫn, loại vật liệu cách điện và vỏ bọc phù hợp với yêu cầu điện áp, dòng điện và môi trường hoạt động. Nhiều kĩ sư sẽ dựa theo các hướng dẫn chọn tiết diện và số lõi cáp chống nhiễu để đáp ứng đúng tải trọng và môi trường.
• Tiêu chuẩn chống nhiễu: Đảm bảo cáp đáp ứng các tiêu chuẩn về tương thích điện từ (EMC) nếu yêu cầu ứng dụng khắt khe. Kiểm tra mật độ bện của lớp lưới chống nhiễu.
• Chất liệu lớp lưới: Tùy vào mức độ nhiễu và chi phí, bạn có thể chọn cáp có lưới đồng bện (khả năng chống nhiễu tốt nhất) hoặc lưới nhôm (phù hợp cho các ứng dụng ít nhiễu hơn).

5.2. Đánh Giá Môi Trường Lắp Đặt

• Môi trường khô ráo hay ẩm ướt: Chọn vỏ cáp có khả năng chống ẩm, chống nước phù hợp.
• Môi trường hóa chất hay dầu mỡ: Cáp cần có vỏ ngoài kháng hóa chất đặc biệt.
• Nhiệt độ hoạt động: Đảm bảo dải nhiệt độ làm việc của cáp phù hợp với môi trường.
• Nguy cơ cháy nổ: Trong các khu vực có yêu cầu cao về an toàn cháy nổ, nên chọn cáp LSZH (Low Smoke Zero Halogen) để giảm thiểu khói độc và khí halogen khi cháy.
• Mức độ nhiễu: Nếu môi trường có nhiễu cực mạnh, cân nhắc sử dụng cáp có chống nhiễu kép (lưới bện + lá nhôm) hoặc cáp có lớp chống nhiễu cho từng cặp riêng biệt.

5.3. Kỹ Thuật Lắp Đặt An Toàn Và Hiệu Quả

• Tiếp địa lớp lưới: Để lớp lưới chống nhiễu hoạt động hiệu quả, nó phải được tiếp địa đúng cách tại ít nhất một đầu (thường là đầu nguồn) để tạo đường thoát cho nhiễu. Việc tiếp địa sai có thể làm giảm hiệu quả chống nhiễu hoặc thậm chí tạo ra vòng lặp đất gây nhiễu.
• Tránh uốn cong quá mức: Không nên uốn cáp với bán kính quá nhỏ so với khuyến nghị của nhà sản xuất, điều này có thể làm hỏng lớp lưới và giảm hiệu quả chống nhiễu.
• Tránh đi dây song song với cáp nguồn: Mặc dù có lớp chống nhiễu, việc đi cáp điều khiển song song quá gần với cáp nguồn điện áp cao vẫn tiềm ẩn nguy cơ nhiễu. Nên giữ khoảng cách hoặc đi dây theo đường vuông góc khi có thể.
• Sử dụng phụ kiện phù hợp: Kẹp cáp, ống luồn, đầu nối phải phù hợp với loại cáp và môi trường lắp đặt, đảm bảo độ bền cơ học và bảo vệ chống nhiễu.

Kết Luận

Cáp điều khiển chống nhiễu có lưới là một giải pháp công nghệ thiết yếu trong bối cảnh công nghiệp hóa, hiện đại hóa ngày nay. Với cấu tạo đặc biệt bao gồm lớp lưới chắn kim loại, chúng không chỉ đảm bảo khả năng truyền tải tín hiệu ổn định và chính xác mà còn nâng cao độ tin cậy và tuổi thọ cho toàn bộ hệ thống.

Việc hiểu rõ cấu tạo và nguyên lý chống nhiễu của cáp điều khiển có lưới đồng, cũng như những ưu điểm và ứng dụng thực tế của cáp chống nhiễu có lưới trong nhà máy và khu công nghiệp, sẽ giúp các kỹ sư và chủ doanh nghiệp đưa ra quyết định đầu tư thông minh, tối ưu hóa hiệu suất hoạt động và giảm thiểu rủi ro trong vận hành. Ngoài ra, việc phân biệt rõ các loại cáp chống nhiễu có lưới và có màng nhôm cùng các biến thể vỏ chịu nhiệt, chịu nắng mưa sẽ giúp việc thiết kế hệ thống chính xác hơn. Hãy luôn ưu tiên lựa chọn cáp điều khiển chống nhiễu có lưới chất lượng cao từ các nhà cung cấp uy tín để đảm bảo sự ổn định và an toàn cho hệ thống của bạn.
