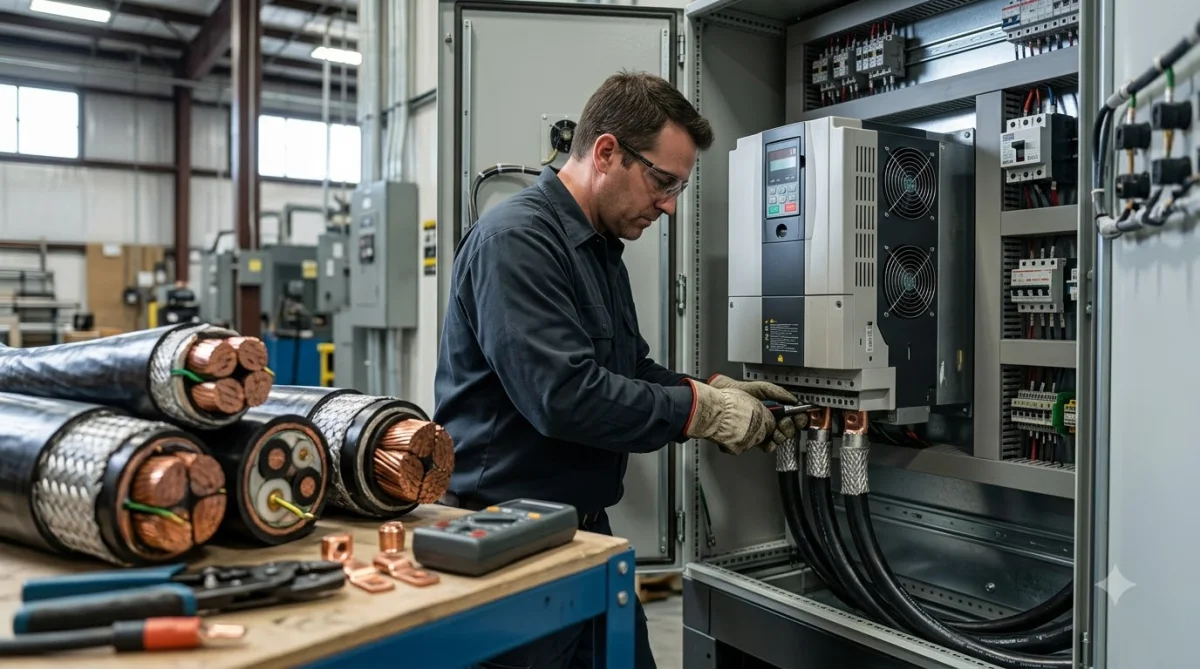

Tại Sao Việc Chọn Cáp Biến Tần Đúng Tiêu Chuẩn Lại Quan Trọng?

Việc lựa chọn và thi công cáp biến tần đúng tiêu chuẩn kỹ thuật không chỉ là yêu cầu cơ bản mà còn là yếu tố then chốt để đảm bảo hiệu suất vận hành, độ an toàn và tuổi thọ cho toàn bộ hệ thống truyền động. Một sợi cáp không phù hợp có thể gây ra hàng loạt vấn đề nghiêm trọng, từ sự cố vận hành đến hư hỏng thiết bị, gây thiệt hại kinh tế đáng kể.

Nguy Cơ Quá Nhiệt và Sụt Áp

Cáp biến tần phải chịu đựng dòng điện có tần số cao và dạng sóng không sin, khác biệt so với dòng điện xoay chiều thông thường. Nếu tiết diện cáp quá nhỏ so với dòng điện tải, cáp sẽ bị quá nhiệt do điện trở, làm giảm tuổi thọ vật liệu cách điện, tăng nguy cơ cháy nổ. Ngoài ra, cáp quá dài hoặc tiết diện không đủ còn gây sụt áp đáng kể trên đường dây, làm giảm mô-men xoắn của động cơ, khiến động cơ hoạt động kém hiệu quả, tiêu tốn nhiều năng lượng hơn và có thể gây hư hỏng biến tần hoặc động cơ về lâu dài.

Tác Động Của Nhiễu Điện Từ (EMI)

Biến tần hoạt động bằng cách chuyển đổi điện áp và tần số thông qua kỹ thuật điều chế độ rộng xung (PWM), tạo ra các sóng hài và nhiễu điện từ (EMI) tần số cao. Cáp động cơ không được che chắn hoặc thi công không đúng cách sẽ trở thành "ăng-ten", phát tán nhiễu này ra môi trường xung quanh. Nhiễu EMI có thể gây ra lỗi cho các thiết bị điện tử nhạy cảm khác trong hệ thống như cảm biến, bộ điều khiển PLC, thiết bị đo lường, làm gián đoạn hoạt động sản xuất và gây ra các lỗi không mong muốn, khó chẩn đoán.

Tối Ưu Hiệu Suất và Tuổi Thọ Thiết Bị

Khi cáp biến tần được chọn đúng tiết diện và thi công chuẩn chống nhiễu, hệ thống sẽ hoạt động ổn định và hiệu quả hơn. Sụt áp được giảm thiểu, đảm bảo động cơ nhận đủ điện áp yêu cầu để đạt mô-men xoắn và tốc độ mong muốn. Đồng thời, việc kiểm soát nhiễu EMI giúp bảo vệ các thiết bị điện tử khỏi bị ảnh hưởng, kéo dài tuổi thọ của biến tần, động cơ và các linh kiện khác trong hệ thống. Điều này không chỉ giúp tiết kiệm chi phí bảo trì, sửa chữa mà còn nâng cao năng suất và độ tin cậy của dây chuyền sản xuất.

Nguyên Lý Chọn Tiết Diện Cáp Biến Tần VFD

Việc chọn tiết diện cáp biến tần không đơn thuần là dựa vào công suất động cơ mà cần xem xét nhiều yếu tố phức tạp liên quan đến đặc tính dòng điện PWM, môi trường lắp đặt và các tiêu chuẩn an toàn. Một quyết định đúng đắn sẽ đảm bảo dòng điện được truyền tải hiệu quả, giảm thiểu tổn thất và tránh các sự cố không mong muốn.

Các Yếu Tố Ảnh Hưởng Đến Tiết Diện Cáp

Để chọn tiết diện cáp biến tần chính xác, cần phân tích kỹ lưỡng các yếu tố sau đây:

• Công suất động cơ (kW/HP) và Dòng điện định mức (A): Đây là yếu tố cơ bản nhất. Dòng điện định mức của động cơ (In) và dòng điện đầu ra tối đa của biến tần (Imax) là hai thông số quan trọng để xác định dòng tải thực tế mà cáp phải chịu. Dòng điện đầu ra của biến tần thường lớn hơn dòng định mức của động cơ một chút do hiệu suất và khả năng quá tải của biến tần.
• Chiều dài cáp: Cáp càng dài, điện trở càng lớn, dẫn đến sụt áp và tổn thất năng lượng càng nhiều. Để bù đắp cho sụt áp trên các quãng đường dài, cần tăng tiết diện cáp. Ngoài ra, cáp dài cũng làm tăng hiệu ứng điện dung ký sinh, gây ra dòng điện rò rỉ và tăng nhiễu.
• Nhiệt độ môi trường: Nhiệt độ xung quanh cao sẽ làm giảm khả năng tải dòng của cáp. Cáp phải được giảm tải (derating) theo nhiệt độ môi trường lắp đặt. Ví dụ, cáp lắp trong môi trường 40°C sẽ có khả năng tải dòng thấp hơn so với khi lắp trong 30°C.
• Phương pháp lắp đặt: Cách thức đi cáp (trong ống luồn, trong máng cáp kín, máng cáp hở, đi trên không, chôn ngầm) ảnh hưởng đến khả năng tản nhiệt của cáp. Cáp đi trong ống luồn hoặc máng cáp kín, nhiều sợi đi cùng nhau sẽ cần tiết diện lớn hơn do khả năng tản nhiệt kém hơn.
• Điện áp sụt cho phép: Mức sụt áp tối đa cho phép trên đường dây thường là 2-3% điện áp định mức. Vượt quá giới hạn này có thể ảnh hưởng đến hiệu suất động cơ và gây ra lỗi cho biến tần.
• Hệ số hiệu chỉnh: Các tiêu chuẩn (như IEC, NEC, TCVN) thường cung cấp các bảng hệ số hiệu chỉnh cho nhiệt độ, số lượng cáp đi chung, phương pháp lắp đặt để đảm bảo an toàn.

Cách Tính Tiết Diện Cáp Cho Biến Tần Theo Công Suất (kW)

Để cách tính tiết diện cáp cho biến tần theo công suất kw, quy trình thường bao gồm các bước sau:

1. Xác định dòng điện định mức của động cơ (In): Dựa vào công suất động cơ (P) và điện áp (U), hiệu suất (η), hệ số công suất (cosφ).
   Đối với động cơ 3 pha: I = P / (sqrt(3) * U * cosφ * η) (trong đó P tính bằng Watt).
   Ví dụ: Động cơ 15kW, 380V, cosφ = 0.85, η = 0.9.
   I = 15000 / (1.732 * 380 * 0.85 * 0.9) ≈ 26.6A.
2. Xác định dòng điện đầu ra tối đa của biến tần (I_VFD): Thường biến tần có khả năng chịu quá tải 150% trong 60 giây. Cần xem xét dòng điện định mức của biến tần, thường cao hơn dòng định mức động cơ một chút để đảm bảo an toàn.
3. Chọn dòng điện thiết kế (Idesign): Lấy dòng điện lớn nhất giữa dòng định mức của động cơ và dòng đầu ra của biến tần, sau đó nhân với hệ số an toàn (thường là 1.1 đến 1.25) để dự phòng.
4. Áp dụng các hệ số hiệu chỉnh:
   • Hệ số hiệu chỉnh nhiệt độ (K_temp): Tra bảng theo nhiệt độ môi trường.
   • Hệ số hiệu chỉnh nhóm cáp (K_group): Tra bảng theo số lượng cáp đi chung trong cùng ống/máng.
   • Hệ số hiệu chỉnh phương pháp lắp đặt (K_install): Tra bảng theo cách thức lắp đặt.
   Dòng điện tải thực tế mà cáp phải chịu sau khi hiệu chỉnh là: I_actual = Idesign / (K_temp * K_group * K_install).
5. Chọn tiết diện cáp sơ bộ: Dựa vào giá trị I_actual, tra bảng khả năng tải dòng của các loại cáp theo tiêu chuẩn (ví dụ: IEC 60364) để chọn tiết diện cáp có khả năng tải dòng lớn hơn I_actual.
6. Kiểm tra sụt áp: Tính toán sụt áp trên đoạn cáp đã chọn.
   Sụt áp (ΔU) = I_actual * R_cable * L * sqrt(3) (đối với 3 pha), trong đó R_cable là điện trở của cáp trên một đơn vị chiều dài (Ohm/km), L là chiều dài cáp (km).
   Nếu sụt áp vượt quá giới hạn cho phép (thường 2-3%), cần chọn tiết diện cáp lớn hơn và tính toán lại.
7. Kiểm tra khả năng chịu ngắn mạch: Đảm bảo cáp có thể chịu được dòng ngắn mạch tối đa trong thời gian nhất định mà không bị hư hại.

Quy trình này đòi hỏi sự cẩn trọng và kiến thức về các tiêu chuẩn liên quan. Trong nhiều trường hợp, việc tham khảo bảng tra tiết diện dây cho biến tần là phương pháp nhanh chóng và tiện lợi hơn.

Bảng Tra Tiết Diện Dây Cho Biến Tần Thông Dụng

Thay vì tính toán thủ công, việc sử dụng bảng tra tiết diện dây cho biến tần là cách phổ biến và nhanh chóng. Các nhà sản xuất biến tần hoặc cáp thường cung cấp các bảng này dựa trên công suất động cơ, điện áp và chiều dài cáp tiêu chuẩn. Tuy nhiên, cần lưu ý rằng các bảng này thường dựa trên điều kiện lý tưởng và có thể cần điều chỉnh.

Ví dụ về cấu trúc bảng tra (chỉ mang tính minh họa, không phải dữ liệu thực tế cụ thể):

Lưu ý quan trọng: Bảng trên chỉ mang tính chất tham khảo. Luôn tham khảo tài liệu kỹ thuật của nhà sản xuất biến tần, cáp, và các tiêu chuẩn quốc gia/quốc tế (như TCVN, IEC) để có thông số chính xác nhất cho từng trường hợp cụ thể. Các yếu tố như nhiệt độ môi trường, cách lắp đặt, số lượng cáp đi chung đều cần được xem xét và áp dụng hệ số hiệu chỉnh.

Chọn Loại Cáp Phù Hợp Cho Biến Tần

Ngoài tiết diện, loại cáp cũng đóng vai trò then chốt. Cáp cho biến tần thường là loại cáp chống nhiễu chuyên dụng, có cấu tạo đặc biệt để giảm thiểu EMI và chịu được điện áp xung cao:

• Cáp có vỏ bọc chống nhiễu (Shielded cable): Là lựa chọn ưu tiên hàng đầu. Vỏ bọc (thường là lưới đồng bện hoặc lá nhôm/đồng) giúp chắn các trường điện từ phát ra từ dòng điện PWM, ngăn không cho nhiễu lan truyền ra ngoài và bảo vệ cáp khỏi nhiễu từ bên ngoài.
• Cáp 2YSL(St)CY-J hoặc 2YSL(St)CYK-J: Đây là các ký hiệu phổ biến cho cáp biến tần chất lượng cao.
  • 2YSL(St)CY-J: Cáp có lõi đồng, cách điện XLPE, vỏ bọc chung bằng lá nhôm/polyester và lưới đồng bện (St: static screen), vỏ ngoài PVC. (St) có thể là lớp chống nhiễu tĩnh điện.
  • 2YSL(St)CYK-J: Tương tự như trên nhưng có thêm lớp vỏ bảo vệ bên ngoài bằng vật liệu dẻo dai hơn (ví dụ PUR hoặc PVC đặc biệt) để chịu được điều kiện cơ học khắc nghiệt hơn. Chữ "K" thường chỉ lớp bảo vệ cơ học.
• Cáp có 3 lõi đối xứng + 3 lõi đất nhỏ hoặc 3 lõi + 1 lõi đất lớn: Cấu trúc đối xứng giúp cân bằng dòng điện và giảm nhiễu. Lõi đất lớn hoặc nhiều lõi đất nhỏ giúp dẫn dòng điện rò rỉ tần số cao về đất hiệu quả hơn.

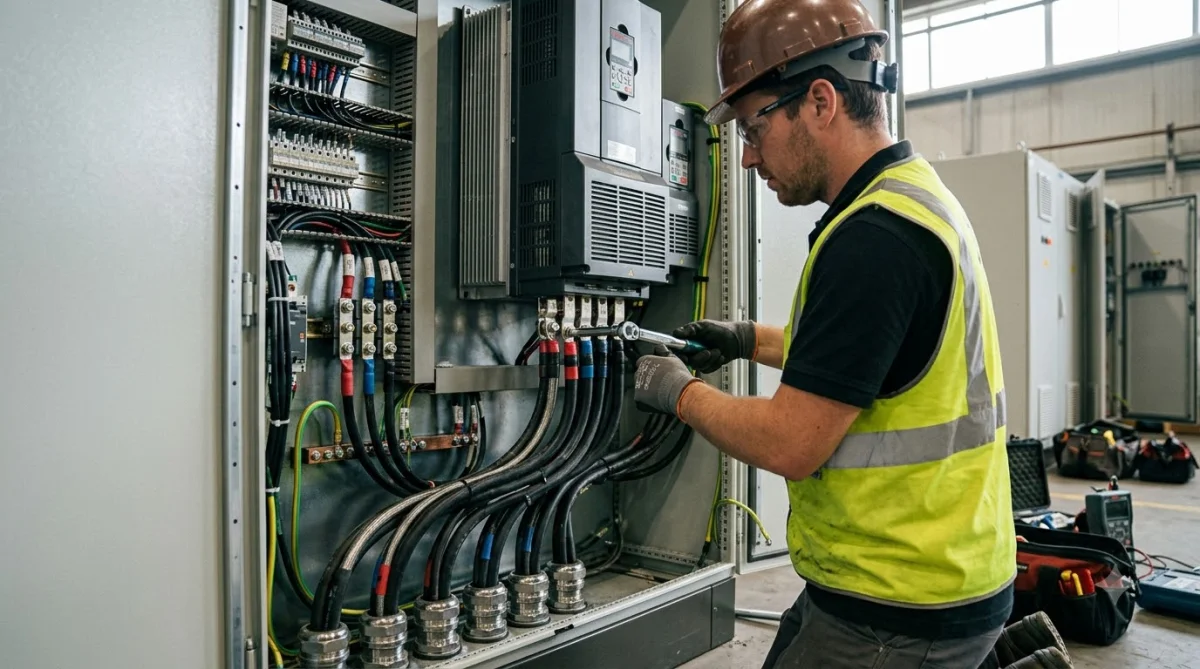

Hướng Dẫn Thi Công Cáp Biến Tần Chống Nhiễu Hiệu Quả

Thi công cáp biến tần chống nhiễu không chỉ là việc đi dây mà còn là một quy trình kỹ thuật yêu cầu sự tỉ mỉ và tuân thủ các nguyên tắc EMC (Tương thích điện từ). Một hệ thống cáp được lắp đặt đúng cách sẽ tối đa hóa hiệu quả chống nhiễu, bảo vệ thiết bị và đảm bảo an toàn vận hành lâu dài.

• Xem thêm thông tin chi tiết về CÁP CHỐNG NHIỄU DÙNG CHO MOTOR BIẾN TẦN 2YSLCYK-J.

Nguyên Tắc Cơ Bản Về Chống Nhiễu Cho Biến Tần

Để chống nhiễu hiệu quả cho hệ thống biến tần, các nguyên tắc sau đây cần được tuân thủ:

• Phân tách cáp: Luôn giữ khoảng cách giữa cáp nguồn (đầu vào biến tần), cáp động cơ (đầu ra biến tần) và cáp tín hiệu điều khiển.
• Tiếp địa hiệu quả: Đảm bảo hệ thống tiếp địa được thiết kế và thi công đúng cách, có trở kháng thấp để dẫn dòng nhiễu tần số cao về đất một cách an toàn và hiệu quả.
• Sử dụng cáp chống nhiễu chuyên dụng: Cáp có vỏ bọc (shielded cable) là bắt buộc cho đường dây từ biến tần đến động cơ.
• Đấu nối vỏ cáp chống nhiễu đúng cách: Vỏ cáp phải được tiếp địa ở cả hai đầu (biến tần và động cơ) thông qua các phụ kiện chuyên dụng như ốc siết cáp EMC.
• Giảm thiểu vòng lặp: Tránh tạo các vòng lặp lớn trong hệ thống dây dẫn, vì chúng có thể hoạt động như ăng-ten, hấp thụ hoặc phát xạ nhiễu.

Cách Đi Dây Cáp Biến Tần Tránh Nhiễu

Cách đi dây cáp biến tần tránh nhiễu đòi hỏi sự phân loại và tách biệt rõ ràng giữa các loại cáp khác nhau để ngăn chặn sự giao thoa điện từ:

• Tách biệt theo loại cáp:
  • Cáp nguồn xoay chiều (AC input): Đi riêng.
  • Cáp động cơ (AC output): Đi riêng và sử dụng cáp chống nhiễu.
  • Cáp điều khiển/tín hiệu: Đi riêng, càng xa cáp động cơ càng tốt, và thường cũng là cáp chống nhiễu (shielded cable) cho các tín hiệu nhạy cảm.
  • Cáp DC Bus (nếu có): Đi riêng.
• Sử dụng máng cáp riêng: Lý tưởng nhất là mỗi loại cáp được đi trong một máng cáp riêng biệt. Nếu không thể, sử dụng vách ngăn kim loại trong máng cáp chung.
• Đi cáp theo đường ngắn nhất: Giảm thiểu chiều dài cáp không cần thiết để giảm điện trở, sụt áp và khả năng phát xạ/hấp thụ nhiễu.
• Tránh đi cáp song song dài: Nếu phải đi song song, hãy giữ khoảng cách tối thiểu và không đi song song quá dài để giảm cảm ứng lẫn nhau.

Khoảng Cách Cáp Biến Tần và Cáp Tín Hiệu

Việc duy trì khoảng cách cáp biến tần và cáp tín hiệu là một trong những biện pháp hiệu quả nhất để ngăn chặn nhiễu điện từ. Dòng điện tần số cao trong cáp động cơ biến tần có thể gây nhiễu cảm ứng và điện dung lên các cáp tín hiệu nhạy cảm, dẫn đến lỗi điều khiển hoặc đọc sai dữ liệu.

• Khoảng cách tối thiểu:
  • Đối với cáp tín hiệu analog (4-20mA, 0-10V) và cáp truyền thông (RS485, Profibus, Ethernet): Nên giữ khoảng cách tối thiểu 30cm (12 inch) đến 60cm (24 inch) so với cáp động cơ.
  • Đối với cáp tín hiệu digital (On/Off, điều khiển relay): Có thể chấp nhận khoảng cách nhỏ hơn, khoảng 15cm (6 inch), nhưng vẫn nên giữ càng xa càng tốt.
• Vách ngăn kim loại: Nếu không thể đảm bảo khoảng cách, sử dụng vách ngăn kim loại có tiếp địa trong máng cáp chung để tạo lớp chắn vật lý.
• Đi cáp vuông góc: Nếu không thể tránh khỏi việc cáp tín hiệu và cáp động cơ giao nhau, hãy cho chúng giao nhau ở góc 90 độ để giảm thiểu cảm ứng.

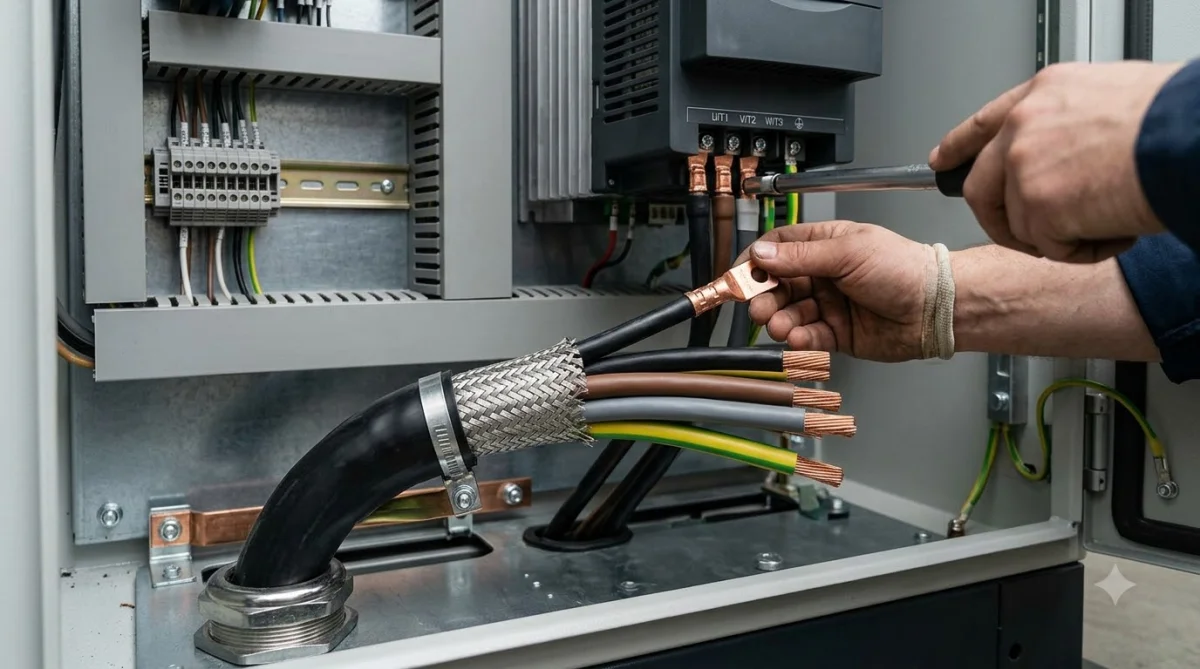

Hướng Dẫn Đấu Nối Ốc Siết Cáp EMC Tiếp Địa 360 Độ

Hướng dẫn đấu nối ốc siết cáp EMC tiếp địa 360 độ là một kỹ thuật quan trọng để đảm bảo vỏ bọc chống nhiễu của cáp được tiếp địa hiệu quả, dẫn dòng nhiễu tần số cao về đất. Ốc siết cáp EMC (EMC cable gland) được thiết kế đặc biệt để tạo kết nối trở kháng thấp giữa vỏ bọc cáp và vỏ tủ điện hoặc thiết bị.

1. Chuẩn bị cáp: Bóc lớp vỏ ngoài của cáp một đoạn vừa đủ để lộ lớp vỏ bọc kim loại (lưới đồng bện hoặc lá chắn). Đảm bảo không làm hỏng lớp vỏ bọc này.
2. Lắp ốc siết cáp EMC: Luồn cáp qua ốc siết cáp EMC. Phần thân của ốc siết cáp có một vòng tiếp xúc kim loại đặc biệt.
3. Kết nối vỏ bọc cáp: Khi siết chặt ốc siết cáp, vòng tiếp xúc kim loại sẽ ép chặt vào lớp vỏ bọc chống nhiễu của cáp, tạo ra một kết nối điện trở thấp 360 độ.
4. Tiếp địa vỏ ốc siết: Bản thân ốc siết cáp EMC phải được lắp đặt vào một lỗ đã được chuẩn bị trên tấm kim loại của tủ điện hoặc vỏ thiết bị. Đảm bảo tấm kim loại này đã được tiếp địa tốt với hệ thống tiếp địa chung của nhà máy.
5. Kiểm tra: Sau khi đấu nối, kiểm tra độ chặt của ốc siết và đảm bảo không có khoảng hở nào có thể làm giảm hiệu quả tiếp địa.

Việc tiếp địa 360 độ này là cực kỳ quan trọng vì dòng nhiễu tần số cao có xu hướng đi trên bề mặt dẫn điện. Một kết nối không hoàn chỉnh hoặc có trở kháng cao sẽ làm giảm đáng kể khả năng chống nhiễu của vỏ bọc cáp.

Lưu Ý Nối Mass Vỏ Cáp 2YSL(St)CYK-J

Đối với cáp 2YSL(St)CYK-J (hoặc các loại cáp biến tần có vỏ bọc tương tự), việc lưu ý nối mass vỏ cáp 2yslcyk-j là rất quan trọng để đảm bảo tính năng chống nhiễu hoạt động hiệu quả. Vỏ bọc (shield) của cáp phải được tiếp địa ở cả hai đầu: đầu biến tần và đầu động cơ.

• Tiếp địa tại biến tần: Sử dụng ốc siết cáp EMC tiếp địa 360 độ để kết nối vỏ bọc cáp với vỏ biến tần hoặc tấm tiếp địa của biến tần. Điều này đảm bảo mọi nhiễu phát ra từ biến tần hoặc đi vào cáp từ biến tần được dẫn về đất ngay lập tức.
• Tiếp địa tại động cơ: Tương tự, sử dụng ốc siết cáp EMC để kết nối vỏ bọc cáp với hộp đấu nối của động cơ. Hộp đấu nối này phải được tiếp địa tốt với thân động cơ, và thân động cơ phải được tiếp địa với hệ thống tiếp địa chung.
• Đảm bảo trở kháng thấp: Toàn bộ đường dẫn tiếp địa từ vỏ cáp đến điểm tiếp địa chung phải có trở kháng thấp nhất có thể để dòng nhiễu tần số cao thoát đi dễ dàng. Tránh sử dụng dây tiếp địa quá dài hoặc có nhiều mối nối lỏng lẻo.
• Tránh vòng lặp đất: Mặc dù tiếp địa hai đầu là cần thiết, hãy đảm bảo rằng hệ thống tiếp địa tổng thể không tạo ra các vòng lặp đất không mong muốn, có thể gây ra dòng điện vòng và nhiễu. Trong một số trường hợp đặc biệt, nếu có vấn đề về dòng điện vòng, cần tham khảo ý kiến chuyên gia để có giải pháp tiếp địa một đầu kết hợp với các biện pháp khác.

Kinh Nghiệm Thi Công Cáp Động Cơ Biến Tần Trong Máng Cáp

Kinh nghiệm thi công cáp động cơ biến tần trong máng cáp là yếu tố quyết định đến sự ổn định của hệ thống. Máng cáp là môi trường phổ biến để đi dây, nhưng cũng tiềm ẩn nhiều rủi ro về nhiễu nếu không được quản lý đúng cách.

• Sử dụng máng cáp kim loại có tiếp địa: Máng cáp kim loại có tiếp địa tốt có thể hoạt động như một lớp chắn bổ sung, giúp giảm nhiễu. Đảm bảo các đoạn máng cáp được nối đất liên tục và chắc chắn.
• Phân tách bằng vách ngăn: Nếu bắt buộc phải đi cáp động cơ biến tần chung máng với cáp tín hiệu hoặc cáp nguồn, hãy sử dụng vách ngăn kim loại chuyên dụng (có tiếp địa) để tạo sự phân tách vật lý.
• Giới hạn số lượng cáp: Không nên nhồi nhét quá nhiều cáp vào một máng. Điều này làm giảm khả năng tản nhiệt, tăng nguy cơ quá nhiệt và cũng làm tăng khả năng nhiễu giữa các cáp. Tuân thủ tỷ lệ lấp đầy máng cáp theo tiêu chuẩn.
• Sắp xếp cáp gọn gàng: Buộc cáp thành bó gọn gàng nhưng không quá chặt. Tránh các đoạn cáp chéo nhau hoặc vòng lặp không cần thiết.
• Lưu ý tại các điểm rẽ nhánh: Tại các điểm rẽ nhánh hoặc chuyển hướng máng cáp, đảm bảo bán kính uốn cong của cáp không quá nhỏ so với khuyến nghị của nhà sản xuất để tránh làm hỏng cấu trúc cáp và lớp vỏ bọc.
• Kiểm tra định kỳ: Sau khi thi công, cần kiểm tra định kỳ các mối nối, điểm tiếp địa và tình trạng cáp trong máng để phát hiện sớm các vấn đề tiềm ẩn.

Chiều Dài Tối Đa Cáp Biến Tần và Giải Pháp Khắc Phục

Chiều dài tối đa cáp từ biến tần đến motor không cần cuộn kháng là một yếu tố kỹ thuật quan trọng cần được xem xét cẩn thận trong thiết kế hệ thống. Cáp quá dài không chỉ gây sụt áp mà còn làm tăng các hiệu ứng điện dung ký sinh, tạo ra dòng điện rò rỉ và điện áp phản xạ, gây áp lực lên biến tần và động cơ.

Giới Hạn Chiều Dài Không Cần Cuộn Kháng

Mỗi nhà sản xuất biến tần thường công bố giới hạn chiều dài cáp tối đa cho sản phẩm của họ mà không cần sử dụng cuộn kháng đầu ra (output reactor). Giới hạn này phụ thuộc vào công suất biến tần, tần số sóng mang (carrier frequency) và loại cáp sử dụng. Thông thường, đối với cáp chống nhiễu tiêu chuẩn:

• Với tần số sóng mang thấp (ví dụ: 2-4 kHz): Chiều dài cáp có thể lên đến 50 - 100 mét.
• Với tần số sóng mang cao (ví dụ: 8-16 kHz): Chiều dài cáp an toàn thường giảm xuống còn 10 - 30 mét.

Vượt quá giới hạn này mà không có biện pháp khắc phục có thể dẫn đến:

• Quá áp tại đầu động cơ: Gây hỏng cách điện động cơ.
• Dòng điện rò rỉ lớn: Gây quá tải cho biến tần, kích hoạt bảo vệ lỗi đất (ground fault).
• Nhiễu EMI nghiêm trọng hơn: Do cáp dài hoạt động như ăng-ten hiệu quả hơn.
• Giảm hiệu suất hệ thống: Do tổn thất năng lượng và sụt áp.

Giải Pháp Cho Cáp Dài Hơn

Khi cần đi cáp biến tần đến động cơ với chiều dài vượt quá giới hạn khuyến nghị, các giải pháp sau đây cần được áp dụng:

1. Cuộn kháng đầu ra (Output Reactor/Line Reactor):
   • Công dụng: Giúp làm mềm dạng sóng PWM, giảm tốc độ tăng điện áp (dv/dt) và giảm quá áp tại động cơ. Nó cũng giúp giảm dòng điện rò rỉ.
   • Vị trí: Lắp đặt giữa biến tần và động cơ, càng gần biến tần càng tốt.
   • Lợi ích: Kéo dài đáng kể chiều dài cáp cho phép (thường lên đến 200-300 mét tùy loại).
2. Bộ lọc dv/dt (dv/dt Filter):
   • Công dụng: Hiệu quả hơn cuộn kháng trong việc giảm tốc độ tăng điện áp, bảo vệ cách điện động cơ khỏi các xung điện áp cao.
   • Vị trí: Lắp đặt giữa biến tần và động cơ.
   • Lợi ích: Cho phép chiều dài cáp dài hơn nữa so với cuộn kháng, thường lên đến 300-400 mét.
3. Bộ lọc sóng sin (Sine Wave Filter):
   • Công dụng: Biến đổi dạng sóng PWM đầu ra của biến tần thành dạng sóng sin gần như hoàn hảo. Đây là giải pháp tối ưu nhất.
   • Vị trí: Lắp đặt giữa biến tần và động cơ.
   • Lợi ích: Cho phép chiều dài cáp rất lớn (vài trăm mét đến hơn 1km tùy công suất), loại bỏ gần như hoàn toàn quá áp và nhiễu EMI, giúp động cơ hoạt động như khi được cấp nguồn trực tiếp từ lưới điện. Phù hợp cho các ứng dụng có động cơ cũ hoặc động cơ chịu được điện áp thấp.
4. Sử dụng cáp có tiết diện lớn hơn: Mặc dù không phải là giải pháp chính cho vấn đề quá áp/sóng hài, việc tăng tiết diện cáp giúp giảm sụt áp và tổn thất nhiệt trên đường dài.
5. Giảm tần số sóng mang (Carrier Frequency): Hạ thấp tần số sóng mang của biến tần sẽ giảm tốc độ dv/dt, từ đó giảm quá áp ở động cơ và cho phép cáp dài hơn. Tuy nhiên, việc này có thể làm tăng tiếng ồn của động cơ.

Việc lựa chọn giải pháp phù hợp cần dựa trên chiều dài cáp thực tế, yêu cầu của động cơ, chi phí và mức độ chấp nhận rủi ro. Luôn tham khảo tài liệu của nhà sản xuất biến tần và tư vấn từ chuyên gia.

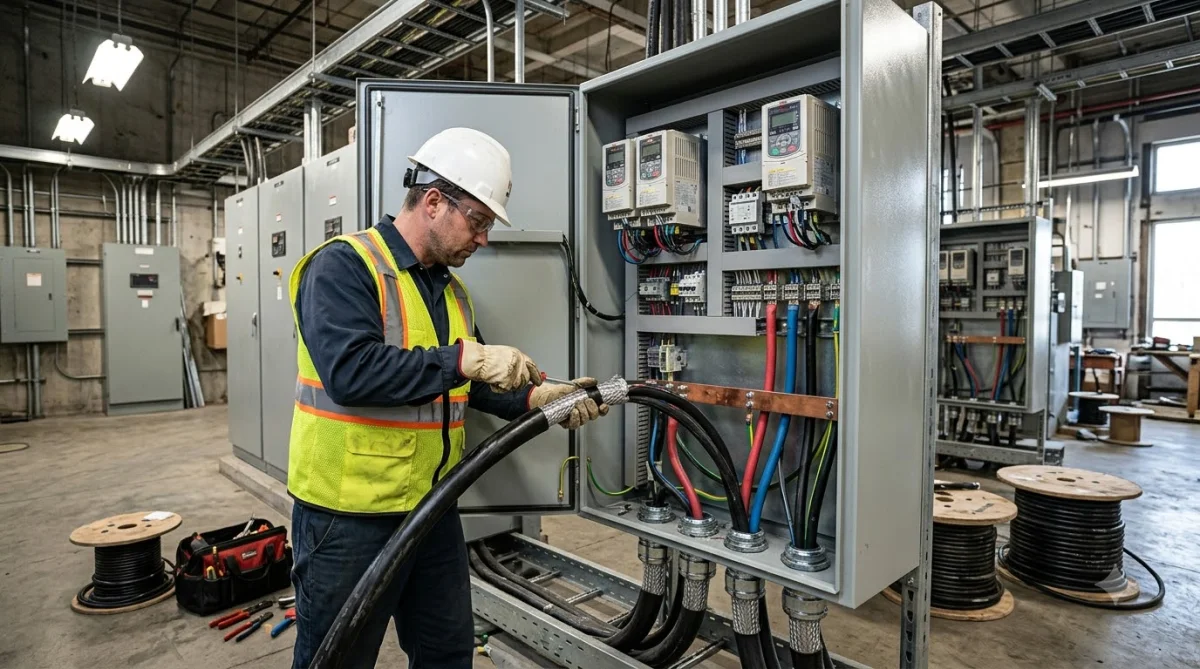

Các Sai Lầm Thường Gặp Khi Chọn Và Thi Công Cáp Biến Tần

Trong quá trình thiết kế và lắp đặt hệ thống biến tần, nhiều kỹ sư hoặc thợ điện thường mắc phải những sai lầm cơ bản liên quan đến việc chọn cáp và thi công. Những sai lầm này không chỉ gây tốn kém mà còn ảnh hưởng nghiêm trọng đến hiệu suất, độ bền và an toàn của hệ thống. Nhận diện và phòng tránh chúng là bước quan trọng để đảm bảo dự án thành công.

Chọn Sai Tiết Diện Cáp

Sai lầm phổ biến nhất là chọn sai tiết diện cáp. Có hai trường hợp chính:

• Tham khảo giải pháp báo giá cáp biến tần 2YSLCYK-J nhập khẩu chính hãng tiêu chuẩn Châu Âu.

• Chọn tiết diện quá nhỏ: Dẫn đến cáp bị quá nhiệt, sụt áp lớn, tổn thất năng lượng cao, làm giảm tuổi thọ cáp và động cơ, thậm chí gây cháy nổ. Điều này thường xảy ra khi chỉ dựa vào công suất định mức mà không tính đến chiều dài cáp, nhiệt độ môi trường, hoặc các hệ số hiệu chỉnh.
• Chọn tiết diện quá lớn: Gây lãng phí chi phí đầu tư ban đầu cho cáp. Mặc dù an toàn hơn về mặt nhiệt và sụt áp, nhưng không tối ưu về kinh tế.

Cách phòng tránh: Luôn thực hiện tính toán đầy đủ theo các yếu tố đã nêu (công suất, dòng điện, chiều dài, nhiệt độ, phương pháp lắp đặt, sụt áp cho phép) và tham khảo bảng tra từ nhà sản xuất uy tín. Áp dụng các hệ số hiệu chỉnh phù hợp.

Bỏ Qua Yếu Tố Chống Nhiễu

Nhiều người bỏ qua việc sử dụng cáp chống nhiễu chuyên dụng hoặc thi công không đúng cách, dẫn đến hệ thống bị nhiễu EMI nghiêm trọng. Điều này thể hiện qua việc sử dụng cáp không có vỏ bọc (unshielded cable), không tiếp địa vỏ cáp hoặc tiếp địa không hiệu quả.

Cách phòng tránh: Luôn sử dụng cáp biến tần có vỏ bọc chống nhiễu (ví dụ: 2YSL(St)CY-J). Thực hiện tiếp địa vỏ cáp ở cả hai đầu (biến tần và động cơ) thông qua ốc siết cáp EMC tiếp địa 360 độ, đảm bảo đường dẫn tiếp địa có trở kháng thấp.

Đấu Nối Tiếp Địa Không Đúng Cách

Tiếp địa kém là nguyên nhân hàng đầu gây ra các vấn đề về nhiễu và an toàn điện. Các lỗi thường gặp bao gồm:

• Sử dụng dây tiếp địa quá dài, tiết diện nhỏ hoặc có nhiều mối nối.
• Vỏ bọc cáp không được tiếp địa hoặc tiếp địa không chặt chẽ với vỏ tủ/thiết bị.
• Hệ thống tiếp địa chung của nhà máy không đạt chuẩn hoặc có trở kháng cao.

Cách phòng tránh: Đảm bảo hệ thống tiếp địa tổng thể đạt tiêu chuẩn (ví dụ: TCVN), có trở kháng thấp. Sử dụng dây tiếp địa ngắn nhất có thể, tiết diện đủ lớn. Luôn sử dụng ốc siết cáp EMC và đảm bảo kết nối vỏ cáp chắc chắn. Kiểm tra định kỳ điện trở tiếp địa.

Không Quan Tâm Đến Môi Trường Lắp Đặt

Môi trường lắp đặt có ảnh hưởng lớn đến hiệu suất và tuổi thọ của cáp. Sai lầm là không tính đến các yếu tố như:

• Nhiệt độ môi trường: Không hiệu chỉnh khả năng tải dòng của cáp theo nhiệt độ cao.
• Tiếp xúc hóa chất, dầu mỡ: Sử dụng cáp có vỏ ngoài không chịu được hóa chất, dễ bị ăn mòn hoặc lão hóa.
• Rung động, va đập cơ học: Không chọn cáp có khả năng chịu lực tốt hoặc không bảo vệ cáp trong môi trường khắc nghiệt.

Cách phòng tránh: Lựa chọn loại cáp có đặc tính vỏ ngoài phù hợp với môi trường cụ thể (ví dụ: cáp 2YSL(St)CYK-J với vỏ PUR cho môi trường dầu mỡ, hóa chất, ma sát cao). Sử dụng ống luồn, máng cáp bảo vệ phù hợp và cố định cáp chắc chắn để giảm rung động.

Khuyến Nghị Và Hành Động

Để đảm bảo hệ thống biến tần của bạn hoạt động ổn định, an toàn và hiệu quả, việc tuân thủ các nguyên tắc kỹ thuật và thực hiện kiểm tra cẩn thận là vô cùng quan trọng. Dưới đây là các khuyến nghị và checklist hành động giúp bạn tối ưu hóa quá trình lựa chọn và thi công cáp biến tần.

Checklist Trước Khi Thi Công

Trước khi bắt tay vào thi công, hãy đảm bảo bạn đã xem xét và chuẩn bị đầy đủ các yếu tố sau:

1. Xác định chính xác thông số kỹ thuật:
   • Công suất động cơ (kW/HP) và dòng điện định mức (A).
   • Công suất và dòng điện định mức của biến tần.
   • Điện áp hệ thống.
   • Chiều dài cáp ước tính từ biến tần đến động cơ.
2. Đánh giá môi trường lắp đặt:
   • Nhiệt độ môi trường trung bình.
   • Có tiếp xúc với hóa chất, dầu mỡ, độ ẩm cao không?
   • Có rung động, va đập cơ học không?
   • Phương pháp đi cáp (trong máng, ống, trên không, chôn ngầm).
   • Số lượng cáp đi chung trong cùng một đường dẫn.
3. Lựa chọn cáp:
   • Đã tính toán tiết diện cáp dựa trên tất cả các yếu tố trên và áp dụng hệ số hiệu chỉnh?
   • Đã chọn loại cáp chống nhiễu chuyên dụng (ví dụ: 2YSL(St)CYK-J) với vỏ bọc phù hợp môi trường?
4. Thiết kế bố trí cáp:
   • Đã có kế hoạch phân tách cáp nguồn, cáp động cơ và cáp tín hiệu?
   • Đã xác định khoảng cách tối thiểu cần thiết giữa các loại cáp?
   • Đã tính đến việc sử dụng vách ngăn kim loại hoặc máng cáp riêng nếu cần?
5. Chuẩn bị vật tư tiếp địa:
   • Đã chuẩn bị ốc siết cáp EMC tiếp địa 360 độ cho cả hai đầu cáp động cơ?
   • Đã kiểm tra hệ thống tiếp địa chung của nhà máy và đảm bảo đạt chuẩn?
6. Xem xét các phụ kiện bổ sung (nếu cần):
   • Chiều dài cáp có vượt giới hạn của biến tần không? Nếu có, đã tính đến cuộn kháng đầu ra, bộ lọc dv/dt hay bộ lọc sóng sin chưa?

Tư Vấn Chuyên Gia

Trong các dự án phức tạp hoặc khi bạn không chắc chắn về việc chọn tiết diện cáp biến tần hay phương pháp thi công cáp biến tần chống nhiễu, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia. Các nhà cung cấp biến tần, nhà sản xuất cáp hoặc các công ty tư vấn kỹ thuật có kinh nghiệm sẽ cung cấp lời khuyên chính xác, giúp bạn tránh được những sai lầm đắt giá và đảm bảo hệ thống hoạt động tối ưu. Họ có thể hỗ trợ từ khâu thiết kế, lựa chọn vật tư đến giám sát quá trình thi công, mang lại sự yên tâm về chất lượng và hiệu quả của hệ thống.
