Trong kỷ nguyên công nghiệp 4.0, hệ thống điều khiển động cơ biến tần (VFD - Variable Frequency Drive) đã trở thành xương sống của nhiều quy trình sản xuất, từ băng tải, bơm, quạt đến các máy công cụ phức tạp. Tuy nhiên, để tối ưu hóa hiệu suất và đảm bảo độ bền cho động cơ cũng như toàn bộ hệ thống, việc lựa chọn và sử dụng đúng loại cáp biến tần chuyên dụng là yếu tố then chốt. Bài viết này sẽ cung cấp cái nhìn toàn diện về cáp VFD, đi sâu vào cấu tạo đặc biệt, nguyên lý chống nhiễu EMC vượt trội và các ứng dụng thực tiễn, giúp bạn hiểu rõ tại sao phải dùng cáp chống nhiễu cho biến tần và cách chọn sản phẩm tối ưu nhất.

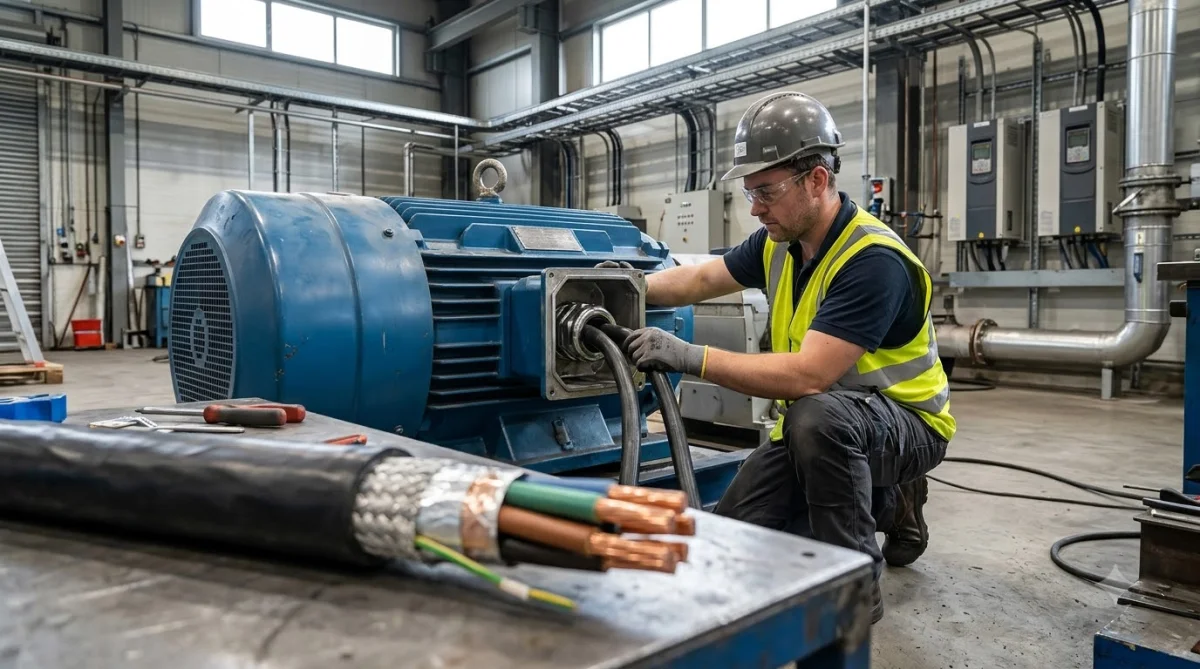

Cáp Biến Tần VFD Là Gì?

Cáp biến tần (VFD - Variable Frequency Drive Cable) là loại cáp điện chuyên dụng được thiết kế đặc biệt để kết nối biến tần với động cơ điện, nhằm truyền tải điện năng và tín hiệu điều khiển trong các ứng dụng công nghiệp. Điểm khác biệt cốt lõi của cáp VFD so với cáp điện thông thường nằm ở khả năng chống nhiễu điện từ (EMC) vượt trội, giúp giảm thiểu các vấn đề phát sinh từ tần số chuyển mạch cao của biến tần, bảo vệ động cơ và các thiết bị điện tử lân cận khỏi nhiễu loạn. Đây là một thành phần không thể thiếu để đảm bảo hiệu suất ổn định và tuổi thọ lâu dài cho hệ thống truyền động.

Trong một hệ thống biến tần, điện áp và dòng điện không phải là dạng sóng sin thuần túy mà là các xung vuông được điều chế độ rộng xung (PWM - Pulse Width Modulation). Các xung này tạo ra sóng hài bậc cao và nhiễu điện từ tần số vô tuyến (RFI), gây ảnh hưởng tiêu cực đến hoạt động của động cơ, cáp dẫn và các thiết bị nhạy cảm khác. Cáp chống nhiễu motor biến tần được chế tạo để đối phó hiệu quả với những thách thức này, đảm bảo truyền tải điện năng an toàn và hiệu quả.

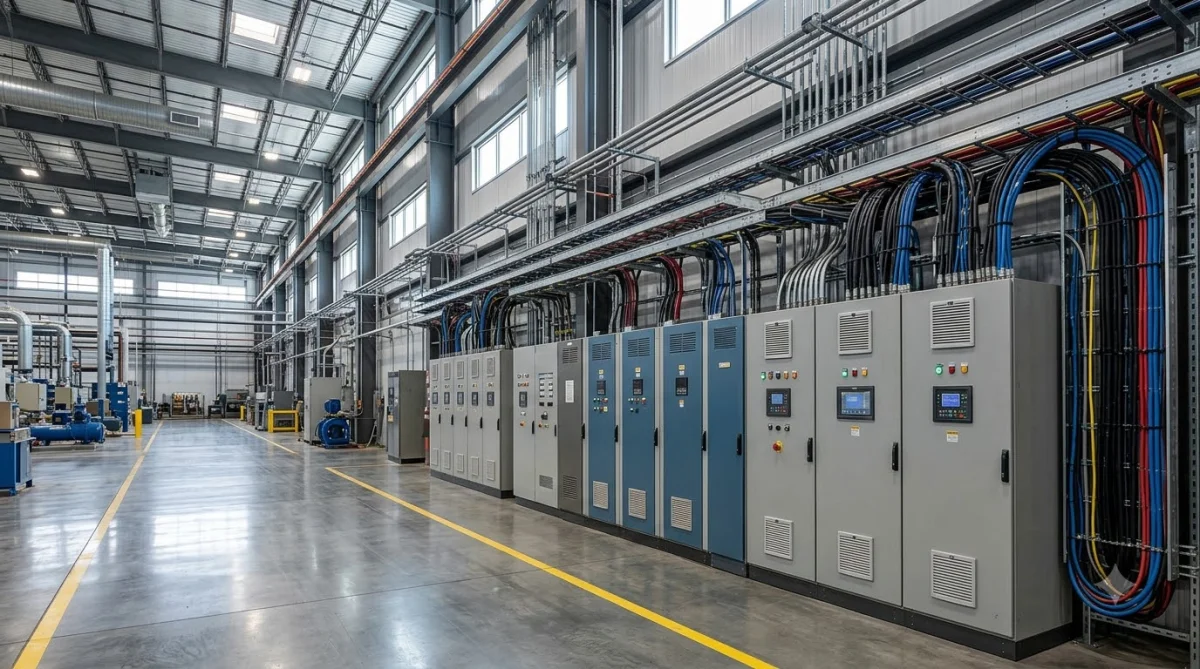

Tại Sao Phải Dùng Cáp Chống Nhiễu Cho Biến Tần?

Việc sử dụng cáp chống nhiễu cho biến tần là một yêu cầu kỹ thuật bắt buộc để khắc phục các vấn đề nghiêm trọng do tần số chuyển mạch cao và dạng sóng phi sin của biến tần gây ra. Nếu bỏ qua loại cáp chuyên dụng này, hệ thống có thể gặp phải nhiều rủi ro về hiệu suất, độ bền và an toàn, ảnh hưởng đến toàn bộ quy trình sản xuất.

Các Vấn Đề Phát Sinh Từ Biến Tần

Biến tần hoạt động dựa trên nguyên lý chuyển mạch bán dẫn tốc độ cao để điều chỉnh tần số và điện áp cấp cho động cơ. Quá trình này tạo ra các cạnh sóng dốc (dv/dt cao) và sóng hài bậc cao, dẫn đến một số vấn đề chính:

• Nhiễu Điện Từ (EMI/RFI): Các xung điện áp và dòng điện tốc độ cao tạo ra nhiễu tần số vô tuyến, có thể lan truyền qua cáp dẫn hoặc bức xạ ra môi trường. Nhiễu này gây ảnh hưởng đến các thiết bị điện tử nhạy cảm khác trong cùng hệ thống hoặc lân cận, làm sai lệch tín hiệu điều khiển, gây lỗi hoạt động hoặc thậm chí làm hỏng thiết bị.
• Sóng Phản Xạ: Do trở kháng không khớp giữa biến tần và động cơ, đặc biệt là trên các đường cáp dài, các xung điện áp có thể bị phản xạ ngược trở lại, tạo ra điện áp quá độ (overvoltage) tại cuộn dây động cơ. Điện áp đỉnh này có thể cao gấp đôi hoặc gấp ba điện áp định mức, gây suy giảm cách điện và rút ngắn tuổi thọ động cơ.
• Dòng Điện Rò (Leakage Current): Lớp cách điện của cáp và cuộn dây động cơ không hoàn hảo, kết hợp với điện áp chuyển mạch cao, tạo ra dòng điện rò tần số cao xuống đất. Dòng rò này có thể gây kích hoạt cầu dao chống rò (RCD) không mong muốn, làm gián đoạn hoạt động sản xuất.
• Phát Nhiệt Quá Mức: Sóng hài và dòng điện tần số cao làm tăng tổn hao trong cáp và động cơ, dẫn đến phát nhiệt quá mức. Điều này không chỉ làm giảm hiệu suất mà còn đẩy nhanh quá trình lão hóa vật liệu cách điện, gây nguy cơ chập cháy.

Dòng Điện Trục Động Cơ Biến Tần

Một vấn đề đặc biệt nghiêm trọng khi sử dụng biến tần là sự xuất hiện của dòng điện trục động cơ biến tần. Dòng điện này phát sinh do điện áp chế độ chung (common mode voltage) tạo ra bởi biến tần. Điện áp chế độ chung này tạo ra sự chênh lệch điện áp giữa trục động cơ và khung động cơ, khiến dòng điện chạy qua ổ bi (bearing) của động cơ để tìm đường về đất.

• Tác Hại: Dòng điện trục gây ra hiện tượng ăn mòn điện phân (electrical discharge machining - EDM) trên bề mặt ổ bi. Theo thời gian, điều này sẽ tạo ra các vết rỗ, làm hỏng bề mặt ổ bi, gây ra tiếng ồn, rung động và cuối cùng là hỏng hóc ổ bi sớm, dẫn đến chi phí sửa chữa hoặc thay thế động cơ rất lớn.
• Giải Pháp: Cáp chống nhiễu motor biến tần với lớp chắn được thiết kế đặc biệt, kết nối tốt với hệ thống nối đất, giúp giảm thiểu điện áp chế độ chung và dòng điện trục. Ngoài ra, việc sử dụng vòng bi cách điện hoặc vòng tiếp đất trục cũng là các biện pháp bổ sung hiệu quả.

Cấu Tạo Cáp Biến Tần (Cáp VFD) Chống Nhiễu Chuyên Dụng

Để đối phó với những thách thức từ biến tần, cáp cho động cơ biến tần được thiết kế với cấu tạo phức tạp và nhiều lớp hơn so với cáp điện thông thường. Mỗi lớp có vai trò riêng biệt trong việc đảm bảo hiệu suất truyền tải điện năng và khả năng chống nhiễu hiệu quả.

1. Lõi Dẫn (Conductor)

Lõi dẫn của cáp VFD thường được làm từ đồng tinh khiết, có độ dẫn điện cao. Thay vì chỉ có 3 lõi pha như cáp 3 pha thông thường, cáp VFD thường có thêm một hoặc ba lõi đất đồng bộ (symmetrical ground conductors) được đặt đối xứng xung quanh các lõi pha. Cấu hình này giúp cân bằng trở kháng và giảm điện áp chế độ chung, từ đó giảm thiểu dòng điện trục và nhiễu điện từ.

2. Lớp Cách Điện (Insulation)

Đây là một trong những yếu tố quan trọng nhất của cấu tạo cáp biến tần. Lớp cách điện của cáp VFD phải có khả năng chịu được điện áp xung cao và tần số chuyển mạch nhanh của biến tần. Các vật liệu cách điện được sử dụng phổ biến bao gồm:

• Xem thêm thông tin chi tiết về CÁP CHỐNG NHIỄU DÙNG CHO MOTOR BIẾN TẦN 2YSLCYK-J.

• XLPE (Cross-linked Polyethylene): Có khả năng chịu nhiệt độ cao, độ bền điện môi tốt và chống lão hóa hiệu quả dưới tác động của điện áp xung.
• EPR (Ethylene Propylene Rubber): Tương tự XLPE, EPR cũng có khả năng chịu nhiệt và điện môi tốt, đồng thời có độ linh hoạt cao, phù hợp cho các ứng dụng yêu cầu uốn cong nhiều.

Độ dày của lớp cách điện cũng được tăng cường để đảm bảo khả năng cách ly điện áp xung hiệu quả hơn so với cáp điện thông thường.

3. Lớp Chắn (Shielding)

Lớp chắn là yếu tố then chốt tạo nên khả năng chống nhiễu EMC của cáp biến tần. Có nhiều loại cấu hình lớp chắn, nhưng mục tiêu chính là tạo ra một "lồng Faraday" bao quanh các lõi dẫn, ngăn chặn nhiễu điện từ bức xạ ra ngoài và nhiễu từ bên ngoài xâm nhập vào. Các loại lớp chắn phổ biến bao gồm:

• Lớp Chắn Lá Nhôm (Aluminum Foil Shield): Thường được kết hợp với một dây thoát (drain wire) để đảm bảo tiếp địa liên tục. Lớp lá nhôm cung cấp khả năng chắn điện trường hiệu quả.
• Lớp Chắn Bện Đồng (Braided Copper Shield): Là một mạng lưới các sợi đồng bện chặt, cung cấp khả năng chắn từ trường và điện trường tốt hơn, đặc biệt hiệu quả ở tần số cao. Độ bao phủ của lớp bện (braid coverage) càng cao (thường từ 80% trở lên) thì hiệu quả chống nhiễu càng tốt.
• Lớp Chắn Kép (Dual Shield): Kết hợp cả lá nhôm và bện đồng. Đây là cấu hình tối ưu nhất cho các môi trường nhiễu cao, cung cấp khả năng chống nhiễu toàn diện cho cả điện trường và từ trường.

Lớp chắn này cần được nối đất đúng cách ở cả hai đầu (biến tần và động cơ) để đảm bảo hiệu quả tối đa.

4. Lớp Vỏ Bảo Vệ (Jacket)

Lớp vỏ ngoài cùng bảo vệ các thành phần bên trong của cáp khỏi các tác động cơ học, hóa học và môi trường. Các vật liệu phổ biến bao gồm:

• PVC (Polyvinyl Chloride): Phổ biến, có khả năng chống mài mòn và hóa chất ở mức độ vừa phải.
• PUR (Polyurethane): Cung cấp khả năng chống mài mòn, cắt xé và dầu cực tốt, phù hợp cho các ứng dụng công nghiệp nặng hoặc môi trường khắc nghiệt.
• LSZH (Low Smoke Zero Halogen): Được sử dụng trong các khu vực yêu cầu an toàn cháy nổ cao, vì khi cháy không tạo ra khói độc và ít khói.

Lớp vỏ này cũng phải đủ bền để chịu được các điều kiện lắp đặt và vận hành cụ thể, chẳng hạn như khả năng chống dầu, chống tia UV, chống ẩm hoặc khả năng uốn cong linh hoạt.

Nguyên Lý Chống Nhiễu EMC Của Cáp Biến Tần

Nguyên lý chống nhiễu cáp VFD là một khía cạnh kỹ thuật phức tạp nhưng vô cùng quan trọng, đảm bảo sự ổn định và an toàn cho hệ thống truyền động biến tần. Khả năng chống nhiễu điện từ (EMC) của cáp VFD không chỉ dựa vào lớp chắn vật lý mà còn là sự kết hợp của nhiều yếu tố thiết kế tinh vi.

EMC và Biến Tần: Mối Quan Hệ Phức Tạp

EMC (Electromagnetic Compatibility) là khả năng của một thiết bị hoặc hệ thống hoạt động một cách thỏa đáng trong môi trường điện từ của nó mà không gây ra nhiễu điện từ quá mức cho bất kỳ thiết bị nào khác trong môi trường đó. Biến tần, với nguyên lý hoạt động chuyển mạch tốc độ cao, là một nguồn phát sinh nhiễu điện từ đáng kể:

• Nhiễu Dẫn (Conducted EMI): Lan truyền qua các đường dây dẫn điện.
• Nhiễu Bức Xạ (Radiated EMI): Lan truyền qua không khí dưới dạng sóng điện từ.

Cả hai loại nhiễu này đều có thể gây ra sự cố cho các thiết bị điều khiển, cảm biến, mạng truyền thông và thậm chí là các hệ thống IT lân cận.

Cơ Chế Chống Nhiễu Của Cáp VFD

Cáp biến tần được thiết kế để chống lại cả nhiễu dẫn và nhiễu bức xạ thông qua các cơ chế sau:

• Tham khảo giải pháp so sánh cáp biến tần 4 lõi và 3+3 nhập khẩu chính hãng tiêu chuẩn Châu Âu.

1. Lớp Chắn (Shielding) Hiệu Quả:
   • Chắn Điện Trường: Lớp lá nhôm hoặc lớp bện đồng tạo ra một "lồng Faraday" xung quanh các lõi dẫn. Khi nhiễu điện từ (chủ yếu là điện trường) cố gắng thoát ra hoặc xâm nhập vào, nó sẽ bị hấp thụ và dẫn xuống đất thông qua lớp chắn này, thay vì bức xạ ra môi trường hoặc ảnh hưởng đến tín hiệu bên trong.
   • Chắn Từ Trường: Lớp bện đồng, đặc biệt là với độ bao phủ cao, hiệu quả trong việc chắn từ trường do dòng điện xoay chiều tần số cao tạo ra. Cấu trúc đối xứng của các lõi đất cũng góp phần cân bằng từ trường, giảm thiểu nhiễu.
2. Cấu Trúc Lõi Đất Đối Xứng:
   • Việc sử dụng 3 lõi đất đồng bộ (symmetrical ground conductors) thay vì một lõi đất duy nhất giúp tạo ra một đường dẫn trở kháng thấp và cân bằng cho dòng điện chế độ chung (common mode current) quay trở lại biến tần. Điều này làm giảm đáng kể điện áp chế độ chung và nguy cơ phát sinh dòng điện trục động cơ.
   • Cấu hình này cũng giúp giảm diện tích vòng lặp mà dòng điện nhiễu có thể tạo ra, từ đó giảm khả năng phát xạ nhiễu.
3. Vật Liệu Cách Điện Đặc Biệt:
   • Các vật liệu như XLPE hoặc EPR có hằng số điện môi thấp và khả năng chịu điện áp xung cao, giúp giảm thiểu dòng điện rò tần số cao qua lớp cách điện xuống đất. Điều này quan trọng để tránh kích hoạt sai các thiết bị bảo vệ dòng rò.
   • Khả năng chịu đựng điện áp quá độ cao cũng giúp duy trì tính toàn vẹn của lớp cách điện trong môi trường điện áp biến động của biến tần.
4. Giảm Phản Xạ Sóng:
   • Thiết kế tổng thể của cáp VFD với trở kháng đặc trưng phù hợp giúp giảm thiểu sự không khớp trở kháng giữa biến tần và động cơ. Điều này làm giảm đáng kể hiện tượng phản xạ sóng, từ đó hạn chế điện áp quá độ tại đầu cuối động cơ, bảo vệ cách điện cuộn dây động cơ.

Tiêu Chuẩn EMC Cáp Biến Tần

Để đảm bảo hiệu quả chống nhiễu, cáp biến tần phải tuân thủ các tiêu chuẩn EMC quốc tế và khu vực. Các tiêu chuẩn này quy định giới hạn phát xạ nhiễu và khả năng miễn nhiễm nhiễu của thiết bị và hệ thống. Một số tiêu chuẩn quan trọng bao gồm:

• IEC 61800-3: Tiêu chuẩn quốc tế về tương thích điện từ cho hệ thống truyền động điện có thể điều chỉnh tốc độ. Tiêu chuẩn này phân loại môi trường lắp đặt (ví dụ: môi trường công nghiệp, môi trường dân dụng) và quy định các yêu cầu về bộ lọc EMC và cáp.
• EN 55011 / CISPR 11: Tiêu chuẩn về giới hạn và phương pháp đo đặc tính nhiễu vô tuyến của thiết bị công nghiệp, khoa học và y tế (ISM). Cáp VFD góp phần giúp hệ thống tuân thủ các giới hạn này.
• UL 1277 / CSA C22.2 No. 230: Tiêu chuẩn Bắc Mỹ cho cáp điều khiển và cáp cấp điện đa lõi. Một số cáp VFD được chứng nhận theo các tiêu chuẩn này để đảm bảo an toàn và hiệu suất.

Khi lựa chọn cáp, việc kiểm tra các chứng nhận tuân thủ tiêu chuẩn EMC là rất quan trọng để đảm bảo hệ thống của bạn hoạt động ổn định và hợp pháp trong môi trường công nghiệp.

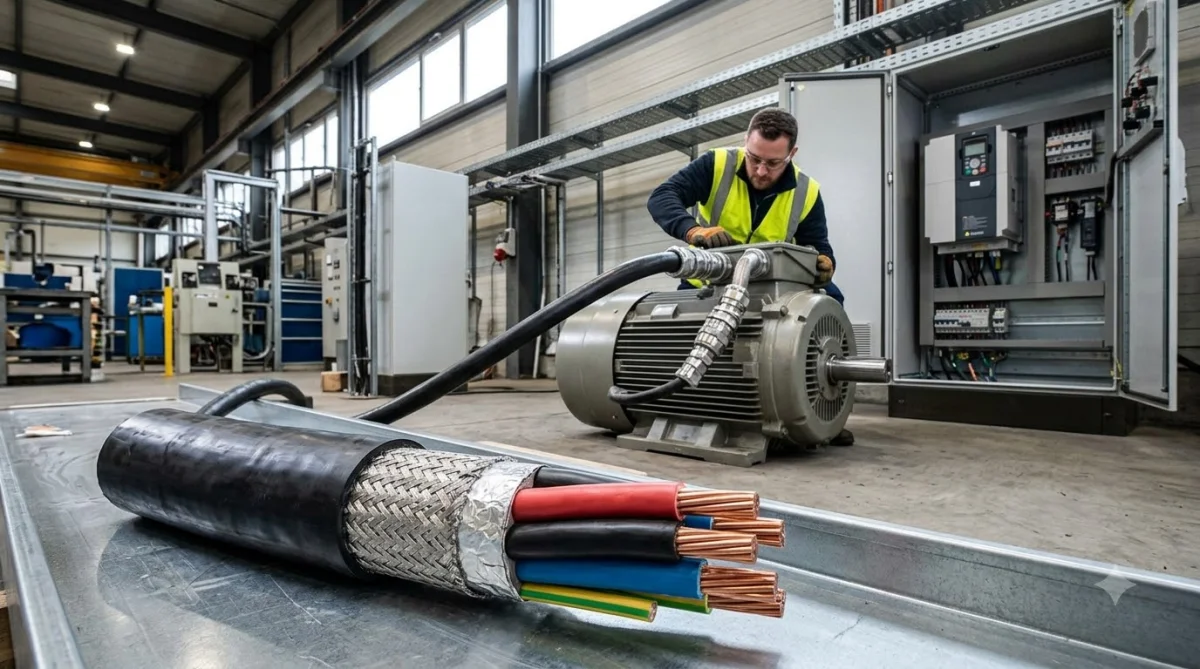

Tác Hại Khi Dùng Cáp Thường Cho Động Cơ Biến Tần

Việc sử dụng cáp điện thông thường thay vì cáp biến tần chuyên dụng cho động cơ biến tần có thể gây ra hàng loạt hậu quả nghiêm trọng, không chỉ ảnh hưởng đến hiệu suất mà còn tiềm ẩn nguy cơ hư h hỏng thiết bị và mất an toàn. Đây là lý do tại sao các chuyên gia luôn khuyến nghị sử dụng cáp chống nhiễu motor biến tần.

1. Hỏng Động Cơ Sớm:
   • Suy Giảm Cách Điện: Cáp thường có lớp cách điện không đủ bền để chịu được điện áp xung cao và tần số chuyển mạch nhanh từ biến tần. Điều này dẫn đến sự suy giảm cách điện nhanh chóng của cuộn dây động cơ, gây chập mạch và hỏng động cơ.
   • Dòng Điện Trục: Cáp thường không có cấu hình lõi đất đối xứng hoặc lớp chắn hiệu quả để giảm điện áp chế độ chung. Điều này làm tăng nguy cơ phát sinh dòng điện trục động cơ biến tần, gây ăn mòn và phá hủy ổ bi, dẫn đến hỏng hóc cơ học.
   • Quá Nhiệt: Sóng hài và dòng điện rò tần số cao trong cáp thường gây ra tổn hao lớn hơn, làm nóng cáp và động cơ quá mức, giảm hiệu suất và tuổi thọ.
2. Nhiễu Điện Từ Nghiêm Trọng:
   • Ảnh Hưởng Đến Thiết Bị Lân Cận: Cáp thường không có lớp chắn chống nhiễu, khiến nhiễu điện từ (EMI/RFI) bức xạ mạnh ra môi trường. Điều này có thể gây nhiễu loạn các thiết bị điện tử nhạy cảm khác như PLC, cảm biến, thiết bị đo lường, hệ thống truyền thông, gây lỗi hoạt động, sai lệch dữ liệu hoặc thậm chí làm hỏng chúng.
   • Sai Lệch Tín Hiệu: Nhiễu có thể ảnh hưởng đến các tín hiệu điều khiển hoặc phản hồi, dẫn đến hoạt động không ổn định của động cơ hoặc toàn bộ hệ thống.
3. Kích Hoạt Thiết Bị Bảo Vệ Không Mong Muốn:
   • Dòng điện rò tần số cao qua cáp thường có thể vượt ngưỡng cho phép của cầu dao chống rò (RCD/ELCB), gây ngắt mạch đột ngột và làm gián đoạn sản xuất.
4. Giảm Hiệu Suất Hệ Thống:
   • Tổn hao năng lượng do sóng hài và phát nhiệt trong cáp thường làm giảm hiệu suất tổng thể của hệ thống truyền động, tăng chi phí vận hành.
5. Nguy Cơ An Toàn:
   • Quá nhiệt và suy giảm cách điện có thể dẫn đến nguy cơ chập cháy, gây thiệt hại nghiêm trọng về tài sản và con người.

Tóm lại, việc tiết kiệm chi phí ban đầu bằng cách sử dụng cáp thường cho biến tần là một sai lầm đắt giá, dẫn đến chi phí sửa chữa, thay thế và tổn thất sản xuất cao hơn rất nhiều về lâu dài.

Kinh Nghiệm Chọn Cáp Cho Động Cơ Biến Tần Công Nghiệp

Lựa chọn đúng cáp cho động cơ biến tần là yếu tố then chốt để đảm bảo hiệu suất, độ bền và an toàn cho hệ thống. Để có được kinh nghiệm chọn cáp cho động cơ biến tần công nghiệp tối ưu, cần xem xét nhiều tiêu chí kỹ thuật và điều kiện vận hành cụ thể.

1. Điện Áp Danh Định (0.6/1kV)

Cáp VFD 0.6/1kV là loại phổ biến nhất cho các ứng dụng công nghiệp điện áp thấp, phù hợp với hầu hết các động cơ 3 pha thông thường. Con số 0.6/1kV (600/1000V) thể hiện khả năng chịu điện áp giữa lõi dẫn và đất (0.6kV) và giữa các lõi dẫn với nhau (1kV). Đảm bảo cáp có điện áp danh định phù hợp hoặc cao hơn điện áp đầu ra tối đa của biến tần và điện áp định mức của động cơ.

2. Tiết Diện Lõi Dẫn

Tiết diện lõi dẫn (thường đo bằng mm² hoặc AWG) phải được chọn dựa trên dòng điện định mức của động cơ, chiều dài cáp và phương pháp lắp đặt. Sử dụng công thức tính toán sụt áp hoặc bảng tra cứu của nhà sản xuất để đảm bảo sụt áp trong giới hạn cho phép (thường dưới 3%) và cáp không bị quá nhiệt. Tiết diện lõi đất cũng cần được xem xét, thường bằng hoặc lớn hơn một nửa tiết diện lõi pha.

3. Loại Lớp Chắn (Shielding Type)

Đây là yếu tố quyết định khả năng chống nhiễu của cáp chống nhiễu motor biến tần. Nên ưu tiên cáp có lớp chắn kép (lá nhôm + bện đồng) với độ bao phủ bện đồng cao (ít nhất 80%, lý tưởng là 90-100%) để đạt hiệu quả chống nhiễu EMC tối đa. Lớp chắn phải được nối đất đúng cách ở cả hai đầu.

4. Vật Liệu Cách Điện

Chọn cáp có lớp cách điện làm từ XLPE hoặc EPR. Các vật liệu này có khả năng chịu điện áp xung cao (partial discharge resistance), hằng số điện môi thấp và chịu nhiệt tốt, giúp duy trì tính toàn vẹn của cách điện dưới tác động của điện áp chuyển mạch biến tần.

• Tìm hiểu thêm thông số kỹ thuật và báo giá chọn tiết diện cáp biến tần.

5. Vật Liệu Vỏ Bảo Vệ

Lựa chọn vật liệu vỏ bọc phù hợp với môi trường lắp đặt:

• PVC: Phổ biến, chi phí thấp, phù hợp môi trường khô ráo, ít tác động cơ học.
• PUR: Chống mài mòn, dầu, hóa chất, cắt xé vượt trội, lý tưởng cho môi trường công nghiệp khắc nghiệt, di động.
• LSZH: Bắt buộc cho các khu vực yêu cầu an toàn cháy nổ cao (ví dụ: bệnh viện, trung tâm dữ liệu), không sinh khói độc khi cháy.
• Chống tia UV: Nếu cáp được lắp đặt ngoài trời hoặc nơi tiếp xúc trực tiếp với ánh nắng mặt trời.

6. Nhiệt Độ Môi Trường & Điều Kiện Lắp Đặt

Đảm bảo cáp có dải nhiệt độ hoạt động phù hợp với nhiệt độ môi trường xung quanh. Đối với các ứng dụng có yêu cầu linh hoạt cao (ví dụ: robot, máy công cụ có chuyển động), cần chọn loại cáp VFD có khả năng uốn cong liên tục (flex-rated VFD cable) với bán kính uốn cong nhỏ và số chu kỳ uốn cong cao.

7. Chiều Dài Cáp

Chiều dài cáp ảnh hưởng trực tiếp đến trở kháng và khả năng phát sinh sóng phản xạ. Đối với cáp dài, yêu cầu về khả năng chống nhiễu và chất lượng cách điện càng cao. Trong một số trường hợp, cáp quá dài có thể cần thêm bộ lọc đầu ra (output filter) tại biến tần để giảm điện áp quá độ.

8. Thương Hiệu & Chứng Nhận Uy Tín

Luôn chọn cáp từ các nhà sản xuất uy tín, có chứng nhận chất lượng và tuân thủ các tiêu chuẩn quốc tế (ví dụ: IEC, UL, CSA, CE). Điều này đảm bảo cáp đã được kiểm định về hiệu suất chống nhiễu và độ bền, tránh rủi ro khi mua phải cáp biến tần vfd 0.6/1kv giá tốt nhưng kém chất lượng.

Cách Nhận Biết Cáp Chuyên Dụng Cho Biến Tần

Để tránh nhầm lẫn giữa cáp biến tần chuyên dụng và cáp điện thông thường, có một số dấu hiệu và đặc điểm rõ ràng giúp bạn cách nhận biết cáp chuyên dụng cho biến tần một cách chính xác.

1. Cấu Trúc Lõi Dẫn:
   • Lõi đất đối xứng: Cáp VFD thường có 3 lõi pha và 3 lõi đất nhỏ hơn được đặt đối xứng xung quanh các lõi pha, hoặc một lõi đất lớn hơn được chia thành ba phần. Cáp thường chỉ có một lõi đất duy nhất hoặc không có lõi đất.
   • Dây dẫn đồng bện mịn: Các lõi dẫn thường được bện từ nhiều sợi đồng mịn để tăng tính linh hoạt và giảm hiệu ứng bề mặt (skin effect) ở tần số cao.
2. Lớp Chắn (Shielding):
   • Lớp chắn kép là phổ biến: Hầu hết cáp VFD chất lượng cao sẽ có lớp chắn kép, bao gồm một lớp lá nhôm (hoặc băng đồng) và một lớp bện đồng bên ngoài. Bạn có thể cảm nhận được độ dày và cấu trúc phức tạp hơn khi cắt ngang cáp.
   • Dây thoát (Drain Wire): Thường đi kèm với lớp chắn lá nhôm để đảm bảo tiếp địa liên tục.
   • Độ bao phủ cao: Lớp bện đồng sẽ có độ bao phủ rất dày đặc (thường 80-100%), khác biệt rõ rệt so với các loại cáp được chắn sơ sài.
3. Vật Liệu Cách Điện và Vỏ Bọc:
   • Độ dày cách điện: Lớp cách điện của cáp VFD thường dày hơn và có vẻ ngoài chắc chắn hơn so với cáp thường cùng tiết diện.
   • Thông tin in trên vỏ: Vỏ cáp chuyên dụng sẽ có in các ký hiệu như "VFD", "Drive Cable", "EMC Cable", "Shielded", cùng với điện áp danh định (ví dụ: 0.6/1kV) và các tiêu chuẩn tuân thủ (ví dụ: UL, CSA, CE, IEC).
4. Độ Cứng/Linh Hoạt:
   • Mặc dù có nhiều lớp, cáp VFD chất lượng cao vẫn giữ được độ linh hoạt nhất định, đặc biệt là các loại dành cho ứng dụng di động. Tuy nhiên, nó sẽ cảm thấy chắc chắn và nặng hơn cáp thường cùng kích thước.

Khi mua cáp, hãy yêu cầu xem thông số kỹ thuật (datasheet) từ nhà cung cấp. Datasheet sẽ liệt kê chi tiết cấu tạo lõi, vật liệu cách điện, loại lớp chắn, độ bao phủ, điện áp danh định và các chứng nhận, giúp bạn xác minh đó có phải là cáp chuyên dụng cho biến tần hay không.

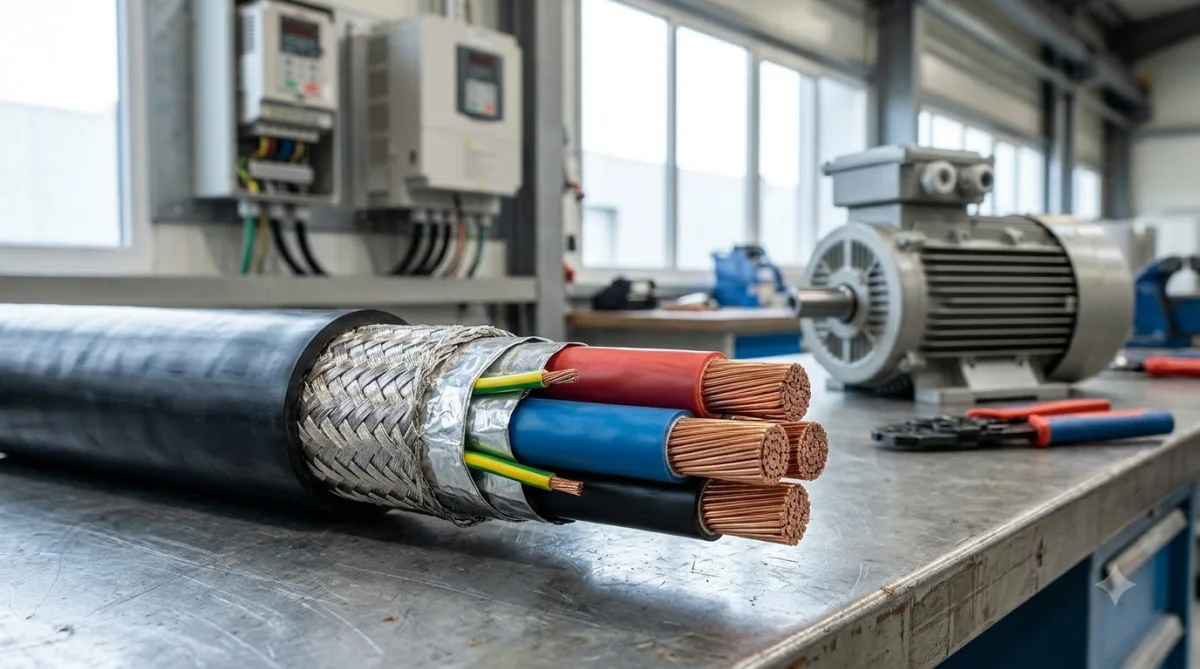

Ứng Dụng Của Cáp Biến Tần VFD

Cáp biến tần VFD là một thành phần thiết yếu trong hầu hết các ngành công nghiệp sử dụng động cơ điện được điều khiển bằng biến tần. Sự linh hoạt và khả năng chống nhiễu vượt trội của chúng cho phép ứng dụng rộng rãi trong nhiều môi trường và loại máy móc khác nhau.

• Quý khách có thể xem thêm dòng sản phẩm báo giá cáp biến tần 2YSLCYK-J tại Kho Cáp Châu Âu.

Các ứng dụng chính của cáp cho động cơ biến tần bao gồm:

• Hệ thống băng tải và truyền động: Trong các nhà máy sản xuất, kho bãi, sân bay, cảng biển, cáp VFD được sử dụng để điều khiển tốc độ và mô-men xoắn của động cơ băng tải, thang máy, cầu trục, cổng tự động, đảm bảo vận hành êm ái, chính xác và tiết kiệm năng lượng.
• Hệ thống bơm và quạt công nghiệp: Từ các hệ thống HVAC (sưởi, thông gió, điều hòa không khí) lớn, hệ thống cấp nước, xử lý nước thải đến các quạt thông gió trong hầm mỏ, cáp VFD giúp điều khiển động cơ bơm và quạt theo nhu cầu thực tế, tối ưu hóa hiệu suất và giảm tiêu thụ điện năng.
• Máy công cụ và robot công nghiệp: Trong các nhà máy chế tạo, cáp VFD cung cấp năng lượng và tín hiệu cho động cơ của máy CNC, robot hàn, robot lắp ráp, đảm bảo độ chính xác cao và khả năng di chuyển linh hoạt trong môi trường nhiễu điện từ.
• Ngành thực phẩm và đồ uống: Các dây chuyền sản xuất, máy đóng gói, máy trộn, máy chiết rót thường sử dụng biến tần để điều chỉnh tốc độ. Cáp VFD giúp các hệ thống này hoạt động ổn định, tránh nhiễu ảnh hưởng đến chất lượng sản phẩm và quy trình.
• Ngành hóa chất và dầu khí: Trong môi trường có nguy cơ cháy nổ hoặc hóa chất ăn mòn, cáp VFD với vỏ bọc đặc biệt (ví dụ: chống dầu, chống hóa chất) là lựa chọn an toàn và bền bỉ để điều khiển động cơ bơm và quạt.
• Ngành khai thác mỏ và vật liệu xây dựng: Các máy nghiền, máy trộn, băng tải trong môi trường khắc nghiệt cần cáp VFD bền bỉ để chịu được rung động, bụi bẩn và nhiệt độ cao.
• Hệ thống năng lượng tái tạo: Trong các ứng dụng điện gió, điện mặt trời, cáp VFD được dùng để kết nối biến tần với động cơ của các hệ thống điều khiển hướng, làm mát hoặc các thiết bị phụ trợ khác.

Nhờ khả năng chống nhiễu vượt trội, cáp VFD không chỉ bảo vệ động cơ mà còn đảm bảo sự tương thích điện từ cho toàn bộ hệ thống, giúp các thiết bị điện tử lân cận hoạt động ổn định, góp phần nâng cao năng suất và độ tin cậy trong môi trường công nghiệp hiện đại.

Lắp Đặt và Bảo Trì Cáp VFD

Việc lắp đặt và bảo trì đúng cách cáp biến tần là yếu tố quan trọng để tối ưu hóa hiệu suất chống nhiễu và kéo dài tuổi thọ của hệ thống. Ngay cả cáp chất lượng cao nhất cũng không thể phát huy hết tác dụng nếu không được lắp đặt theo đúng nguyên tắc kỹ thuật.

1. Nguyên tắc lắp đặt:

• Nối đất lớp chắn đúng cách: Đây là yếu tố quan trọng nhất. Lớp chắn của cáp chống nhiễu motor biến tần phải được nối đất ở cả hai đầu (tại biến tần và tại động cơ) bằng kẹp cáp kim loại 360 độ hoặc đầu nối cáp chuyên dụng để đảm bảo hiệu quả chống nhiễu tối đa. Việc nối đất không đúng cách (ví dụ: chỉ nối một đầu, dùng dây thoát nhỏ) sẽ làm giảm đáng kể khả năng chống nhiễu và có thể gây nguy hiểm.
• Tách biệt cáp: Không chạy cáp VFD song song hoặc quá gần với cáp tín hiệu điều khiển hoặc cáp điện áp thấp khác. Giữ khoảng cách tối thiểu là 30cm (12 inch) hoặc sử dụng máng cáp riêng có vách ngăn kim loại để tránh nhiễu cảm ứng.
• Giảm thiểu chiều dài cáp: Nên giữ chiều dài cáp càng ngắn càng tốt để giảm thiểu sụt áp, sóng phản xạ và phát xạ nhiễu.
• Bán kính uốn cong: Tuân thủ bán kính uốn cong tối thiểu được nhà sản xuất cáp quy định. Uốn cong quá gắt có thể làm hỏng lớp chắn và cách điện bên trong cáp, làm giảm hiệu quả chống nhiễu và tuổi thọ cáp.
• Sử dụng phụ kiện phù hợp: Dùng các loại ống luồn cáp (conduit), kẹp cáp (cable gland) và đầu nối cáp (cable lug) được thiết kế cho cáp VFD và môi trường công nghiệp, đảm bảo độ bền cơ học và khả năng tiếp địa.
• Tránh vòng lặp: Hạn chế tạo các vòng lặp lớn khi đi dây cáp, đặc biệt là các vòng lặp cáp đất, vì chúng có thể hoạt động như anten, thu hoặc phát nhiễu.

2. Bảo trì:

• Kiểm tra định kỳ: Thường xuyên kiểm tra trực quan cáp VFD để phát hiện các dấu hiệu hư hỏng vật lý như nứt vỏ, mài mòn, biến dạng hoặc ăn mòn ở các điểm đấu nối.
• Đo kiểm điện trở cách điện: Định kỳ đo điện trở cách điện của cáp để đánh giá tình trạng lớp cách điện, phát hiện sớm các vấn đề tiềm ẩn trước khi chúng gây ra sự cố.
• Kiểm tra độ chặt của mối nối: Đảm bảo tất cả các điểm đấu nối cáp, đặc biệt là các điểm tiếp địa của lớp chắn, luôn được siết chặt để duy trì trở kháng tiếp xúc thấp.
• Vệ sinh: Giữ cáp sạch sẽ, tránh bụi bẩn, dầu mỡ tích tụ, đặc biệt trong môi trường công nghiệp khắc nghiệt, để bảo vệ lớp vỏ bọc và ngăn ngừa suy giảm cách điện.

Thực hiện tốt các nguyên tắc lắp đặt và bảo trì này sẽ giúp hệ thống biến tần của bạn hoạt động ổn định, tin cậy và đạt được tuổi thọ thiết kế.

Yếu Tố Ảnh Hưởng Đến Chi Phí Cáp Biến Tần VFD 0.6/1kV

Chi phí của cáp biến tần VFD 0.6/1kV có thể thay đổi đáng kể tùy thuộc vào nhiều yếu tố. Việc hiểu rõ các yếu tố này giúp bạn đưa ra quyết định mua hàng thông minh, cân bằng giữa chất lượng và ngân sách, tránh mua phải cáp biến tần vfd 0.6/1kv giá tốt nhưng không đáp ứng yêu cầu kỹ thuật.

1. Thương Hiệu và Chất Lượng Sản Xuất:
   • Các thương hiệu cáp uy tín, có lịch sử lâu đời và quy trình kiểm soát chất lượng nghiêm ngặt thường có giá cao hơn. Tuy nhiên, họ đảm bảo hiệu suất chống nhiễu, độ bền và tuổi thọ cao, giảm thiểu rủi ro hỏng hóc trong tương lai.
   • Cáp không rõ nguồn gốc, giá rẻ có thể sử dụng vật liệu kém chất lượng, lớp chắn không hiệu quả, dẫn đến sự cố thường xuyên và chi phí sửa chữa cao hơn.
2. Cấu Tạo Lớp Chắn:
   • Cáp có lớp chắn kép (lá nhôm + bện đồng) với độ bao phủ bện đồng cao (90-100%) sẽ đắt hơn cáp chỉ có lớp chắn lá nhôm hoặc lớp bện đồng với độ bao phủ thấp hơn. Lớp chắn càng hiệu quả thì chi phí vật liệu và công nghệ càng cao.
3. Vật Liệu Cách Điện và Vỏ Bọc:
   • Vật liệu cách điện cao cấp như XLPE hoặc EPR có giá thành cao hơn PVC.
   • Vỏ bọc đặc biệt như PUR (chống dầu, chống mài mòn, linh hoạt cao) hoặc LSZH (ít khói, không halogen) sẽ đắt hơn vỏ PVC tiêu chuẩn.
   • Cáp có khả năng chịu nhiệt độ cao hoặc chống tia UV cũng có giá cao hơn.
4. Tiết Diện Lõi Dẫn:
   • Tiết diện lõi dẫn càng lớn (ví dụ: cáp VFD 0.6/1kV 3x35mm² + 3G6mm² sẽ đắt hơn 3x16mm² + 3G2.5mm²) thì lượng đồng và vật liệu cách điện sử dụng càng nhiều, do đó giá thành càng cao.
5. Số Lượng Lõi Dẫn và Lõi Đất:
   • Cáp có 3 lõi pha và 3 lõi đất đối xứng (3C+3G) thường đắt hơn loại 3 lõi pha và 1 lõi đất truyền thống (3C+G) do cấu trúc phức tạp và lượng vật liệu nhiều hơn.
6. Chiều Dài Cáp:
   • Tổng chi phí sẽ tỷ lệ thuận với chiều dài cáp bạn cần. Tuy nhiên, mua số lượng lớn thường có thể nhận được mức giá ưu đãi hơn.
7. Chứng Nhận và Tiêu Chuẩn:
   • Cáp được chứng nhận theo các tiêu chuẩn quốc tế nghiêm ngặt (UL, CSA, CE, IEC) thường có giá cao hơn do chi phí kiểm định và đảm bảo chất lượng.
8. Biến Động Giá Nguyên Vật Liệu:
   • Giá đồng, nhựa và các vật liệu khác có thể biến động trên thị trường thế giới, ảnh hưởng trực tiếp đến giá thành sản xuất cáp.

Khi tìm kiếm cáp biến tần vfd 0.6/1kv giá tốt, hãy đảm bảo rằng "tốt" không chỉ về giá mà còn về chất lượng và khả năng đáp ứng yêu cầu kỹ thuật của hệ thống. Đầu tư vào cáp VFD chất lượng cao là một khoản đầu tư xứng đáng để bảo vệ thiết bị đắt tiền và đảm bảo hoạt động sản xuất liên tục.

Kết Luận

Cáp biến tần VFD không chỉ là một sợi dây dẫn điện đơn thuần mà là một giải pháp kỹ thuật chuyên biệt, đóng vai trò then chốt trong việc đảm bảo hiệu suất, độ bền và sự ổn định của các hệ thống truyền động biến tần hiện đại. Việc hiểu rõ cấu tạo đặc biệt, nguyên lý chống nhiễu EMC và tác hại khôn lường khi sử dụng cáp thường là điều kiện tiên quyết để đưa ra lựa chọn đúng đắn.

Đầu tư vào cáp chống nhiễu motor biến tần chất lượng cao là một khoản chi phí nhỏ so với những lợi ích dài hạn mà nó mang lại: bảo vệ động cơ khỏi hư hỏng sớm do dòng điện trục và điện áp xung, loại bỏ nhiễu điện từ gây ảnh hưởng đến thiết bị lân cận, và duy trì hiệu suất hoạt động tối ưu cho toàn bộ hệ thống. Trong bối cảnh công nghiệp ngày càng phức tạp và tự động hóa, việc lựa chọn đúng cáp VFD là yếu tố không thể bỏ qua để tối đa hóa hiệu quả sản xuất và giảm thiểu rủi ro.

Nếu bạn đang tìm kiếm giải pháp cáp biến tần VFD 0.6/1kV giá tốt và chất lượng cao cho dự án của mình, đừng ngần ngại liên hệ với chúng tôi tại Khocapchauau.com để được tư vấn chuyên sâu và nhận báo giá phù hợp nhất với nhu cầu cụ thể của bạn. Chúng tôi cam kết cung cấp các sản phẩm cáp chuyên dụng, đáng tin cậy, đáp ứng mọi tiêu chuẩn kỹ thuật khắt khe nhất.
