Trong thế giới hiện đại, hình ảnh và video đã trở thành một phần không thể thiếu trong mọi khía cạnh của cuộc sống, từ giải trí, làm việc đến an ninh. Song song với đó, vai trò của Cáp điều khiển cũng ngày càng quan trọng trong các hệ thống tự động hóa và điều khiển công nghiệp. Để có được những hình ảnh sắc nét, mượt mà trên màn hình hay từ các hệ thống giám sát, yếu tố then chốt không chỉ nằm ở thiết bị nguồn (camera, đầu ghi) hay thiết bị hiển thị (màn hình) mà còn phụ thuộc rất lớn vào "sợi dây kết nối" vô hình nhưng cực kỳ quan trọng: cáp tín hiệu video. Một lựa chọn đúng đắn về cáp tín hiệu video sẽ giúp bạn tận dụng tối đa hiệu suất của hệ thống, ngược lại, việc sử dụng cáp không phù hợp có thể dẫn đến chất lượng hình ảnh kém, nhiễu loạn và thậm chí là mất tín hiệu. Bài viết này sẽ đi sâu vào tìm hiểu cáp tín hiệu video là gì, các loại phổ biến, và đặc biệt là cách chọn cáp tín hiệu video cho camera, màn hình và cáp cho hệ thống an ninh một cách hiệu quả nhất.

1. Cáp Tín Hiệu Video là gì?

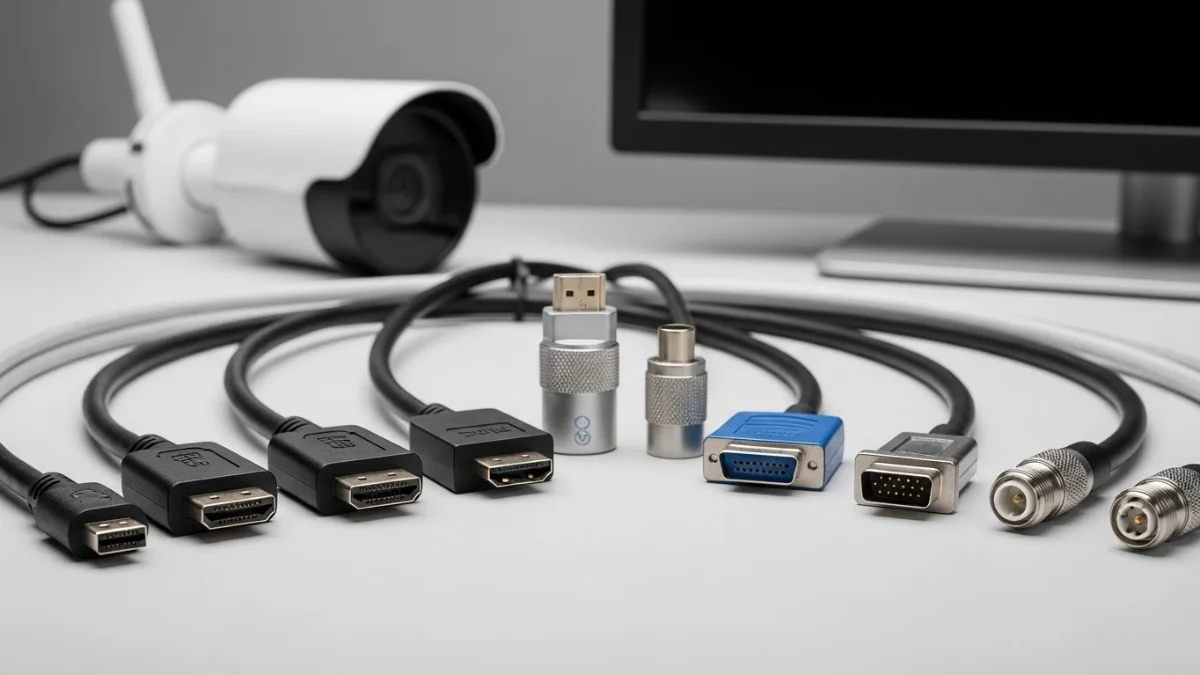

Cáp tín hiệu video là một loại dây dẫn được thiết kế đặc biệt để truyền tải tín hiệu hình ảnh từ nguồn phát (như camera, đầu ghi hình, máy tính, đầu đĩa) đến thiết bị nhận (màn hình, TV, máy chiếu). Chức năng chính của nó là đảm bảo tín hiệu video được truyền đi một cách chính xác, ổn định và ít bị suy hao nhất có thể, từ đó giữ được chất lượng hình ảnh nguyên bản.

Thành phần cấu tạo của một dây tín hiệu camera hay cáp video thông thường bao gồm: lõi dẫn tín hiệu (thường là đồng nguyên chất để đảm bảo độ dẫn điện tốt), lớp cách điện bao quanh lõi, lớp chống nhiễu (lá chắn bạc, lưới bện kim loại) và lớp vỏ bọc bên ngoài bảo vệ tổng thể. Mỗi thành phần đều đóng vai trò quan trọng trong việc bảo vệ tín hiệu khỏi các yếu tố gây nhiễu từ môi trường bên ngoài, đồng thời giữ cho tín hiệu được truyền đi với tốc độ và cường độ ổn định.

Việc hiểu rõ về cáp tín hiệu video là gì sẽ giúp bạn có cái nhìn cơ bản để đưa ra quyết định lựa chọn loại cáp phù hợp với nhu cầu sử dụng của mình, đặc biệt là trong các ứng dụng đòi hỏi độ chính xác cao như hệ thống giám sát an ninh hoặc truyền hình chất lượng cao.

2. Các Loại Cáp Tín Hiệu Video Phổ Biến Hiện Nay

Thị trường hiện nay có rất nhiều loại cáp tín hiệu video. Để giúp bạn c&ó cái nhìn tổng quan nhất, bài viết này sẽ là một tổng hợp cáp tín hiệu, mỗi loại được thiết kế với những đặc tính kỹ thuật và ứng dụng riêng biệt. Việc nắm rõ các loại cáp này sẽ giúp bạn dễ dàng hơn trong việc lựa chọn "cáp camera nào tốt" hay "cáp tín hiệu màn hình nào phù hợp".

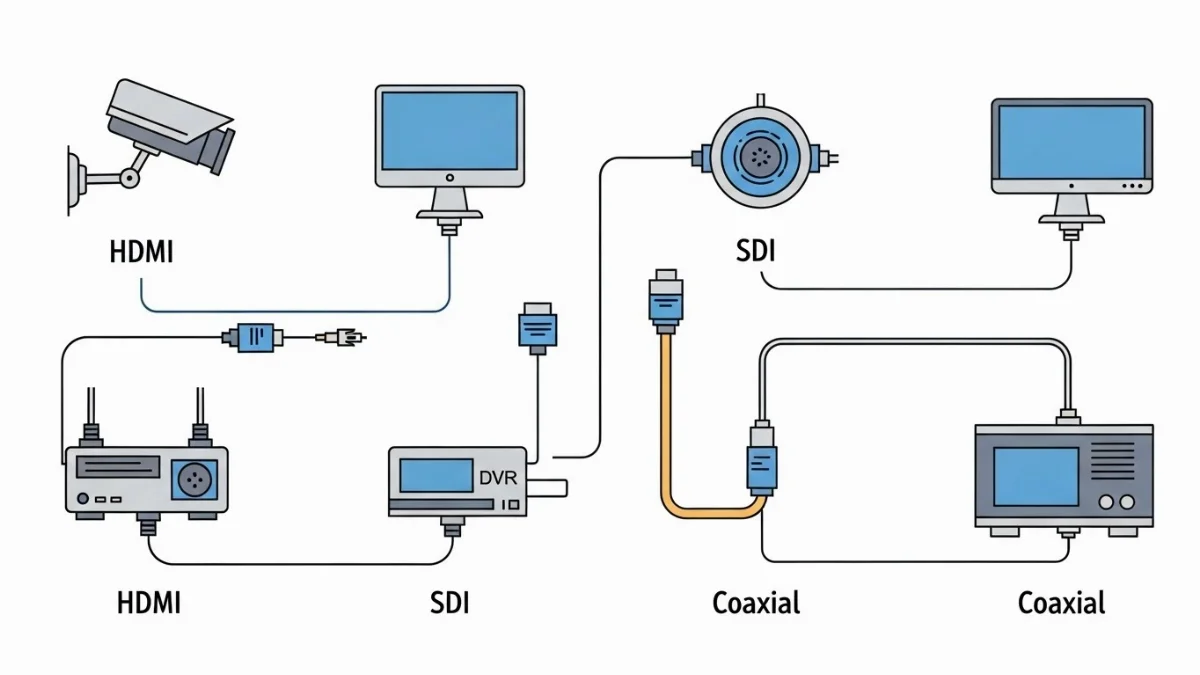

2.1. Cáp Đồng Trục (Coaxial Cable)

Cáp đồng trục là một trong những loại cáp truyền thống và phổ biến nhất, đặc biệt trong các hệ thống CCTV analog hoặc các hệ thống camera HD-Analog (AHD, HD-CVI, HD-TVI) nhờ khả năng truyền tải tín hiệu video ổn định trên khoảng cách tương đối xa. Cấu tạo đặc trưng của nó gồm một lõi dẫn tín hiệu trung tâm, lớp cách điện, lớp lưới kim loại chống nhiễu và lớp vỏ bảo vệ bên ngoài.

• Cáp RG59: Thường được sử dụng cho các hệ thống camera analog truyền thống hoặc các ứng dụng khoảng cách ngắn đến trung bình (dưới 300m cho tín hiệu analog, ngắn hơn cho HD-Analog). Cáp RG59 có lõi dẫn mỏng hơn và lớp vỏ bọc linh hoạt hơn, phù hợp cho việc đi dây trong nhà hoặc những nơi không yêu cầu khả năng chống nhiễu quá cao.
• Cáp RG6: C&ó lõi dẫn lớn hơn và lớp vỏ bọc dày hơn, cung cấp khả năng truyền dẫn tín hiệu tốt hơn, ít suy hao hơn trên khoảng cách dài hơn (thường trên 300m). Cáp RG6 lý tưởng cho các hệ thống camera HD-Analog hoặc truyền hình cáp kỹ thuật số, nơi yêu cầu băng thông cao và chất lượng tín hiệu ổn định hơn.

Cả cáp RG59 và cáp RG6 đều sử dụng đầu nối BNC để kết nối với camera và đầu ghi hình. Chúng là lựa chọn tối ưu cho những ai đang tìm kiếm dây tín hiệu camera đáng tin cậy cho hệ thống an ninh có dây.

2.2. Cáp Mạng (UTP/STP - Ethernet Cable)

Với sự phát triển của camera IP, cáp mạng Ethernet (UTP - Unshielded Twisted Pair hoặc STP - Shielded Twisted Pair) đã trở thành cáp tín hiệu video không thể thiếu. Loại cáp này không chỉ truyền tải dữ liệu video mà còn có thể cấp nguồn (PoE - Power over Ethernet) cho camera, giúp đơn giản hóa việc lắp đặt.

• Cáp UTP (Cat5e, Cat6): Phổ biến nhất cho camera IP. Nó truyền tải tín hiệu số, cho phép chất lượng hình ảnh cao (HD, Full HD, 4K) và tích hợp nhiều tính năng thông minh của camera IP. Khi sử dụng với camera analog, cần c&ó bộ chuyển đổi Balun để chuyển đổi tín hiệu từ đồng trục sang mạng và ngược lại.
• Cáp STP: C&ó thêm lớp vỏ bọc chống nhiễu, phù hợp cho môi trường c&ó nhiều nguồn gây nhiễu điện từ, đảm bảo tín hiệu ổn định hơn trên khoảng cách dài.

Việc sử dụng cáp mạng là xu hướng chính cho các hệ thống camera an ninh hiện đại, mang lại sự linh hoạt và khả năng mở rộng cao.

2.3. Cáp HDMI và DisplayPort

Đây là các loại cáp tín hiệu màn hình chuyên dụng cho việc truyền tải tín hiệu video và âm thanh kỹ thuật số chất lượng cao (HD, Full HD, 4K, 8K) giữa các thiết bị như máy tính, đầu ghi NVR/DVR, TV, màn hình chiếu.

• HDMI (High-Definition Multimedia Interface): Phổ biến nhất hiện nay, tích hợp cả video và âm thanh trong một sợi cáp duy nhất. C&ó nhiều phiên bản (1.4, 2.0, 2.1) hỗ trợ các độ phân giải và tần số quét khác nhau.
• DisplayPort: Tương tự HDMI nhưng thường được dùng nhiều hơn trong các ứng dụng máy tính, đồ họa chuyên nghiệp, hỗ trợ băng thông lớn và nhiều màn hình.

Tuy nhiên, các loại cáp này có giới hạn về khoảng cách truyền dẫn trực tiếp, thường chỉ hiệu quả dưới 15-20m. Để truyền xa hơn, cần dùng bộ khuếch đại hoặc cáp quang chuyển đổi.

2.4. Cáp VGA và DVI

Đây là các chuẩn kết nối cũ hơn, chủ yếu truyền tín hiệu video và không tích hợp âm thanh.

• VGA (Video Graphics Array): Truyền tín hiệu analog, thường dùng cho màn hình máy tính cũ hoặc máy chiếu. Chất lượng hình ảnh giới hạn ở độ phân giải Full HD.
• DVI (Digital Visual Interface): C&ó thể truyền tín hiệu kỹ thuật số hoặc analog, là cầu nối giữa VGA và HDMI. Chất lượng hình ảnh tốt hơn VGA nhưng vẫn kém hơn HDMI ở các độ phân giải cao.

Hai loại cáp này hiện ít được sử dụng trong các hệ thống mới nhưng vẫn phổ biến với các thiết bị đời cũ.

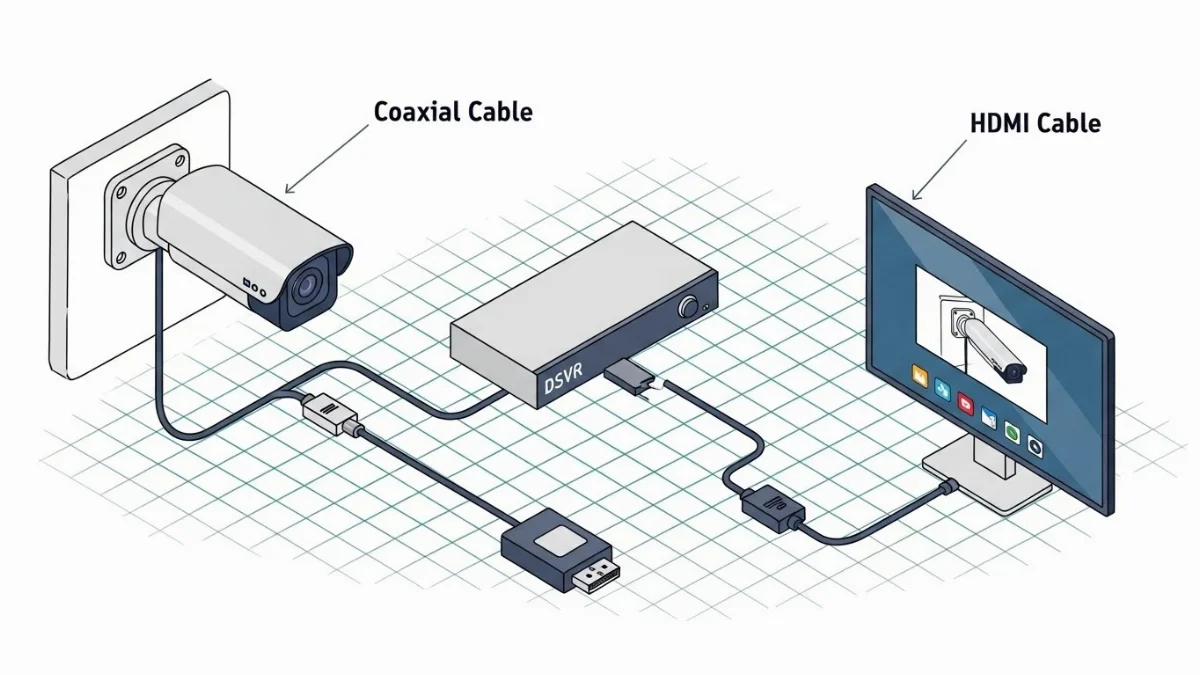

3. Cách Chọn Cáp Tín Hiệu Video Phù Hợp Cho Camera, Màn Hình và Hệ Thống An Ninh

Việc lựa chọn cáp tín hiệu video đúng đắn là yếu tố quyết định đến hiệu suất và độ bền của toàn bộ hệ thống. Dưới đây là những yếu tố quan trọng bạn cần xem xét để c&ó thể đưa ra quyết định "nên dùng cáp tín hiệu nào cho camera" hoặc màn hình của mình.

3.1. Xác định loại tín hiệu (Analog hay Digital)

Đây là bước đầu tiên và quan trọng nhất. Mỗi loại tín hiệu sẽ yêu cầu loại cáp khác nhau:

• Tín hiệu Analog (Camera CCTV truyền thống, HD-CVI, HD-TVI, AHD): Hầu hết các hệ thống này sẽ sử dụng cáp đồng trục. Trong đó, cáp RG59 thích hợp cho khoảng cách ngắn và trung bình, còn cáp RG6 sẽ là lựa chọn tốt hơn cho khoảng cách dài hoặc khi cần chất lượng tín hiệu HD/Full HD ổn định hơn. Bạn cũng có thể dùng cáp mạng với Balun chuyển đổi.
• Tín hiệu Digital (Camera IP, đầu ghi NVR/DVR kết nối màn hình, máy tính): Với camera IP, cáp mạng (Cat5e hoặc Cat6) là tiêu chuẩn. Đối với kết nối từ đầu ghi/máy tính ra màn hình, TV, cáp HDMI hoặc DisplayPort sẽ là lựa chọn hàng đầu để đảm bảo chất lượng hình ảnh và âm thanh tốt nhất.

3.2. Độ phân giải và Băng thông yêu cầu

Độ phân giải của camera hoặc màn hình càng cao (ví dụ: Full HD, 4K, 8K), thì yêu cầu về băng thông của cáp càng lớn để truyền tải lượng dữ liệu khổng lồ mà không bị giật lag hay giảm chất lượng.

• Đối với cáp đồng trục, các loại cáp chất lượng cao như RG6 với lõi đồng nguyên chất sẽ hỗ trợ tốt hơn cho camera HD-Analog ở độ phân giải cao và khoảng cách xa.
• Đối với cáp mạng, Cat6 hoặc Cat6a sẽ tốt hơn Cat5e cho camera IP c&ó độ phân giải 4K trở lên, đặc biệt là trên khoảng cách dài.
• Đối với cáp HDMI, bạn cần chọn phiên bản cáp phù hợp với độ phân giải và tần số quét của màn hình (ví dụ: HDMI 2.0 cho 4K@60Hz, HDMI 2.1 cho 8K).

3.3. Khoảng cách truyền dẫn

Khoảng cách là một trong những yếu tố quan trọng nhất ảnh hưởng đến suy hao tín hiệu. Cáp càng dài, tín hiệu càng dễ bị suy giảm và nhiễu:

• Khoảng cách ngắn (dưới 50m): Hầu hết các loại cáp đều c&ó thể hoạt động tốt. Với camera analog, cáp RG59 là đủ. Với camera IP, Cat5e là ổn. Với màn hình, cáp HDMI thông thường là được.
• Khoảng cách trung bình (50m - 300m): Với hệ thống analog, cáp RG6 chất lượng cao là lựa chọn lý tưởng. Với camera IP, cáp mạng Cat6 hoặc cáp mạng kèm bộ mở rộng PoE (PoE Extender) sẽ giúp duy trì tín hiệu.
• Khoảng cách dài (trên 300m): Đối với hệ thống analog, bạn c&ó thể cần bộ khuếch đại tín hiệu hoặc chuyển sang sử dụng cáp quang với bộ chuyển đổi. Với camera IP, giải pháp phổ biến là dùng cáp quang với bộ chuyển đổi quang điện (Media Converter) hoặc sử dụng các thiết bị mạng trung gian.

3.4. Môi trường lắp đặt

Môi trường sẽ quyết định loại vỏ bọc cáp:

• Trong nhà: C&ó thể sử dụng các loại cáp thông thường.
• Ngoài trời hoặc môi trường khắc nghiệt: Cần sử dụng cáp tín hiệu video c&ó khả năng chống thấm nước, chống tia UV, chịu nhiệt độ cao/thấp, và c&ó lớp vỏ bọc chắc chắn để chống lại tác động của thời tiết và côn trùng. Đối với các khu vực c&ó nhiều nguồn gây nhiễu điện từ (gần đường dây điện cao thế, động cơ lớn), cáp đồng trục c&ó lớp chống nhiễu kép hoặc cáp mạng STP là lựa chọn tốt. Đây là những yếu tố quan trọng khi chọn cáp cho hệ thống an ninh.

3.5. Chất lượng vật liệu cáp

Đừng vì tiết kiệm chi phí mà chọn cáp kém chất lượng. Chất lượng vật liệu ảnh hưởng trực tiếp đến hiệu suất và độ bền:

• Lõi dẫn: Ưu tiên lõi đồng nguyên chất (Solid Copper) thay vì đồng pha (CCA - Copper Clad Aluminum) để đảm bảo độ dẫn điện tốt nhất và ít suy hao.
• Lớp cách điện: Chất lượng cách điện tốt giúp giảm nhiễu và tăng cường độ bền.
• Lớp chống nhiễu: Với cáp đồng trục, lớp bện và lớp foil càng dày đặc càng tốt. Với cáp mạng, nếu là STP, lớp vỏ bọc chống nhiễu phải đảm bảo.
• Vỏ bọc ngoài: Bền bỉ, chịu được tác động cơ học và môi trường.

Việc đầu tư vào dây tín hiệu camera chất lượng cao ngay từ đầu sẽ giúp bạn tránh được nhiều rắc rối và chi phí sửa chữa trong tương lai.

4. Hướng Dẫn Lắp Đặt Cáp Tín Hiệu Video Cho Camera và Hệ Thống An Ninh

Lắp đặt đúng cách là yếu tố then chốt để đảm bảo cáp tín hiệu video hoạt động hiệu quả và bền bỉ. Dưới đây là hướng dẫn lắp đặt cáp tín hiệu video cho camera và hệ thống an ninh:

1. Lập kế hoạch đường đi cáp:
   • Phác thảo sơ đồ vị trí camera, đầu ghi và màn hình.
   • Xác định đường đi cáp tối ưu nhất, tránh những khu vực c&ó thể gây nhiễu (gần đường điện cao áp, động cơ lớn, thiết bị phát sóng).
   • Đo đạc khoảng cách chính xác để cắt cáp vừa đủ, tránh lãng phí hoặc thiếu hụt.
2. Chuẩn bị dụng cụ:
   • Kìm cắt cáp, kìm bấm đầu nối (BNC, RJ45 tùy loại cáp).
   • Dao chuyên dụng hoặc dụng cụ tuốt vỏ cáp.
   • Ống luồn cáp (ống ruột gà, ống nhựa PVC) để bảo vệ cáp, dây thít, kẹp cáp.
3. Kéo cáp đúng kỹ thuật:
   • Khi kéo cáp, đặc biệt là dây tín hiệu camera, hãy kéo nhẹ nhàng, tránh làm căng quá mức, xoắn hay gấp khúc cáp, điều này c&ó thể làm hỏng lõi dẫn và lớp chống nhiễu.
   • Sử dụng ống luồn cáp ở những nơi cần bảo vệ cáp khỏi tác động vật lý, thời tiết hoặc chuột cắn.
   • Không buộc cáp quá chặt hoặc để cáp treo võng quá dài.
4. Đấu nối đầu Jack:

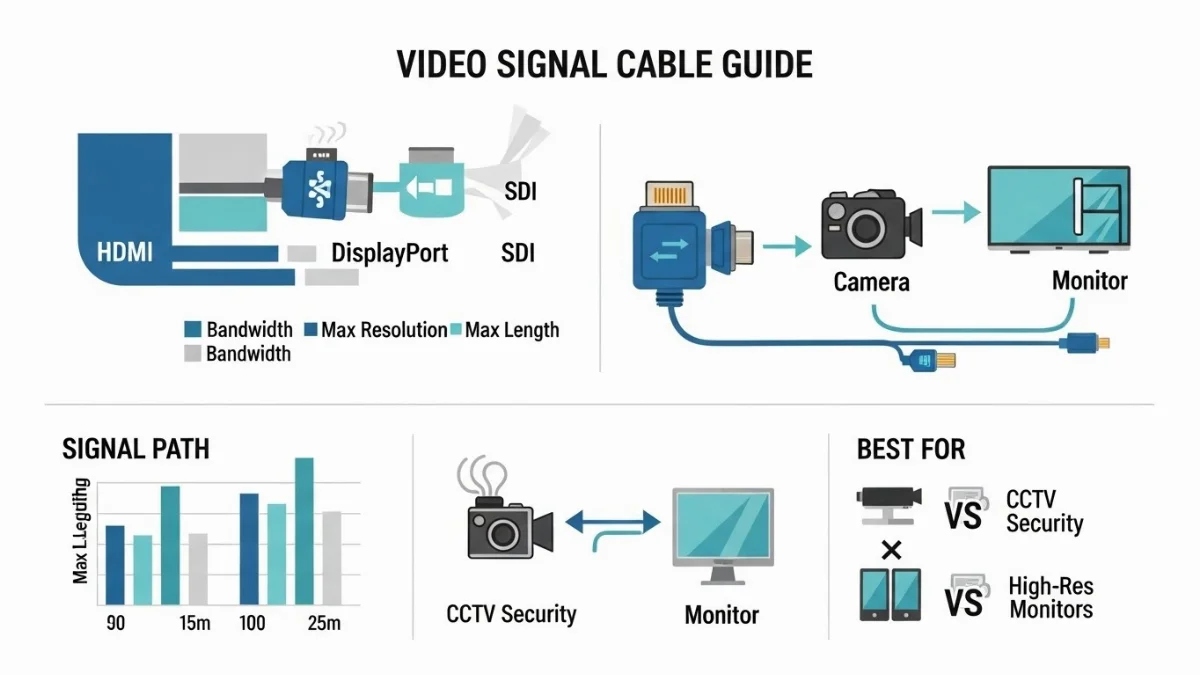

   • Với cáp đồng trục (RG59, RG6): Sử dụng đầu nối BNC. Đảm bảo lõi đồng tiếp xúc tốt với chân giữa của BNC, lớp chống nhiễu (lưới bện) tiếp xúc tốt với phần thân của BNC. Việc bấm đầu BNC cần sự chính xác để tránh mất tín hiệu hoặc nhiễu.
   • Với cáp mạng (Cat5e, Cat6): Sử dụng đầu nối RJ45. Đấu nối theo chuẩn T568A hoặc T568B, đảm bảo các sợi dây được xếp đúng thứ tự màu và tiếp xúc tốt với các chân đồng của RJ45. Sử dụng kìm bấm RJ45 chuyên dụng.
   • Với cáp HDMI/DisplayPort: Các loại cáp này thường đã c&ó đầu nối sẵn, bạn chỉ cần cắm và sử dụng. Đảm bảo cắm chặt vào cổng kết nối.
5. Kiểm tra tín hiệu:
   • Sau khi lắp đặt và đấu nối, hãy kiểm tra tín hiệu ngay lập tức.
   • Với camera, kiểm tra hình ảnh trên màn hình hoặc đầu ghi xem c&ó rõ nét không, c&ó bị nhiễu hay mất tín hiệu không.
   • Với màn hình, kiểm tra độ phân giải, màu sắc c&ó đúng như mong muốn không.

Việc tuân thủ các bước trên sẽ giúp bạn c&ó một hệ thống truyền tải video ổn định, chất lượng cao, đồng thời tăng cường độ bền cho toàn bộ cáp cho hệ thống an ninh của mình.

5. Những Sai Lầm Thường Gặp Khi Chọn và Lắp Đặt Cáp Tín Hiệu Video

Ngay cả những người c&ó kinh nghiệm đôi khi cũng mắc phải một số sai lầm cơ bản khi làm việc với cáp tín hiệu video, dẫn đến giảm chất lượng hoặc hỏng hóc hệ thống. Dưới đây là những lỗi phổ biến cần tránh:

• Sử dụng cáp kém chất lượng: Đây là sai lầm phổ biến nhất. Cáp giá rẻ thường c&ó lõi pha tạp, lớp chống nhiễu mỏng hoặc không c&ó, vỏ bọc kém bền. Điều này dẫn đến tín hiệu suy hao nhanh chóng, hình ảnh bị nhiễu, giật lag và tuổi thọ cáp ngắn. Khi tìm hiểu bảng giá cáp tín hiệu video camera, đừng chỉ chú trọng giá rẻ mà bỏ qua chất lượng.
• Chọn sai loại cáp cho ứng dụng: Ví dụ, dùng cáp RG59 cho khoảng cách quá dài (>300m) hoặc cho camera 4K, hoặc dùng cáp mạng Cat5e cho camera IP 8K. Mỗi loại cáp c&ó giới hạn và ứng dụng tối ưu riêng.
• Kéo cáp quá dài mà không dùng bộ khuếch đại: Mọi loại cáp đều c&ó giới hạn khoảng cách hiệu quả. Vượt quá giới hạn này mà không c&ó bộ khuếch đại (repeater) hoặc chuyển đổi tín hiệu sẽ làm giảm nghiêm trọng chất lượng hình ảnh, thậm chí mất tín hiệu hoàn toàn.
• Không chú ý đến môi trường lắp đặt: Sử dụng cáp trong nhà cho ngoài trời sẽ khiến cáp nhanh chóng bị xuống cấp do tác động của mưa, nắng, nhiệt độ. Tương tự, lắp đặt cáp không c&ó khả năng chống nhiễu ở môi trường công nghiệp dễ dẫn đến tín hiệu bị ảnh hưởng.
• Đấu nối đầu Jack không đúng kỹ thuật: Đầu nối BNC lỏng lẻo, sợi cáp mạng không đúng chuẩn màu, hoặc tiếp xúc kém c&ó thể gây ra hiện tượng chập chờn, nhiễu hoặc mất tín hiệu hoàn toàn.
• Bỏ qua lớp chống nhiễu: Đặc biệt quan trọng với cáp đồng trục và dây tín hiệu camera ở những nơi c&ó nhiều nguồn nhiễu điện từ. Lớp chống nhiễu giúp bảo vệ tín hiệu video khỏi các tác động bên ngoài, đảm bảo hình ảnh sắc nét.
• Gấp khúc hoặc bó cáp quá chặt: Điều này làm hỏng cấu trúc bên trong của cáp, đặc biệt là lõi dẫn và lớp chống nhiễu, gây suy hao tín hiệu.

Tránh những sai lầm trên sẽ giúp bạn c&ó một hệ thống truyền tải video hoạt động ổn định và hiệu quả.

6. Mua Cáp Tín Hiệu Video Ở Đâu Uy Tín?

Để đảm bảo chất lượng và hiệu suất cho hệ thống video của bạn, việc tìm mua cáp tín hiệu video ở đâu uy tín là rất quan trọng. Một nhà cung cấp đáng tin cậy sẽ mang lại những lợi ích sau:

• Sản phẩm chính hãng, chất lượng cao: Đảm bảo cáp được sản xuất từ vật liệu tốt, đạt tiêu chuẩn kỹ thuật, mang lại hiệu suất truyền dẫn tối ưu và độ bền cao. Bạn sẽ nhận được các sản phẩm c&ó nguồn gốc r&õ ràng, thương hiệu uy tín.
• Đa dạng chủng loại: Một nhà cung cấp tốt sẽ c&ó đầy đủ các loại cáp tín hiệu video, từ cáp đồng trục (RG59, RG6), cáp mạng (Cat5e, Cat6), đến cáp HDMI, giúp bạn dễ dàng lựa chọn được loại phù hợp nhất với nhu cầu cụ thể của mình.
• Tư vấn chuyên nghiệp: Đội ngũ nhân viên c&ó kiến thức sẽ giúp bạn hiểu rõ hơn về từng loại cáp, tư vấn cách chọn cáp tín hiệu video cho camera, màn hình hoặc cáp cho hệ thống an ninh của bạn, phù hợp với yêu cầu kỹ thuật và ngân sách.
• Chính sách bảo hành r&õ ràng: Các sản phẩm chính hãng thường đi kèm với chính sách bảo hành tốt, giúp bạn yên tâm hơn trong quá trình sử dụng.
• Giá cả cạnh tranh và minh bạch: Bạn c&ó thể tham khảo bảng giá cáp tín hiệu video camera công khai, hợp lý, tránh mua phải hàng giả, hàng nhái với giá cao.

Hãy tìm đến các đại lý phân phối chính thức, các cửa hàng chuyên về thiết bị an ninh, điện tử viễn thông c&ó tiếng trên thị trường để đảm bảo bạn nhận được sản phẩm và dịch vụ tốt nhất. Đừng ngần ngại yêu cầu xem chứng chỉ chất lượng hoặc nguồn gốc xuất xứ của sản phẩm.

7. Kết Luận

Qua bài viết này, hy vọng bạn đã c&ó cái nhìn toàn diện về cáp tín hiệu video, từ việc hiểu rõ cáp tín hiệu video là gì, các loại cáp phổ biến như cáp đồng trục (RG59, RG6), cáp mạng, HDMI, đến cách chọn cáp tín hiệu video cho camera, màn hình và cáp cho hệ thống an ninh một cách tối ưu nhất. Việc đầu tư đúng đắn vào một sợi cáp chất lượng không chỉ giúp bạn c&ó được hình ảnh sắc nét, mượt mà mà còn đảm bảo sự ổn định và bền bỉ cho toàn bộ hệ thống trong thời gian dài.

Hãy luôn nhớ rằng, "chất lượng hình ảnh bắt đầu từ sợi cáp". Đừng đánh đổi chất lượng vì một chút chi phí ban đầu. Nếu c&ó bất kỳ băn khoăn nào, đừng ngần ngại tìm kiếm sự tư vấn từ các chuyên gia hoặc nhà cung cấp uy tín để c&ó được lựa chọn phù hợp nhất cho nhu cầu của bạn. Một hệ thống an ninh hoạt động hiệu quả hay một trải nghiệm giải trí hình ảnh tuyệt vời đều bắt nguồn từ những kết nối tưởng chừng nhỏ bé nhưng vô cùng quan trọng này.
