Trong môi trường sản xuất công nghiệp hiện đại, thi công cáp tín hiệu nhà xưởng đóng vai trò cực kỳ quan trọng, là "mạch máu" truyền tải dữ liệu và lệnh điều khiển. Tuy nhiên, nhà xưởng cũng là nơi tiềm ẩn vô số nguồn gây nhiễu, từ động cơ điện, biến tần đến các hệ thống chiếu sáng công suất lớn. Nếu không được triển khai đúng cách, hệ thống cáp tín hiệu dễ dàng bị ảnh hưởng bởi nhiễu, dẫn đến sai lệch dữ liệu, gián đoạn sản xuất, thậm chí gây hỏng hóc thiết bị. Bài viết này sẽ chia sẻ 5 lưu ý vàng giúp bạn triển khai hệ thống cáp tín hiệu chống nhiễu hiệu quả, đảm bảo tính ổn định và năng suất cao cho nhà máy của mình.
Mục lục
1. Tìm Hiểu Về Nhiễu Tín Hiệu (EMI) Trong Môi Trường Nhà Xưởng

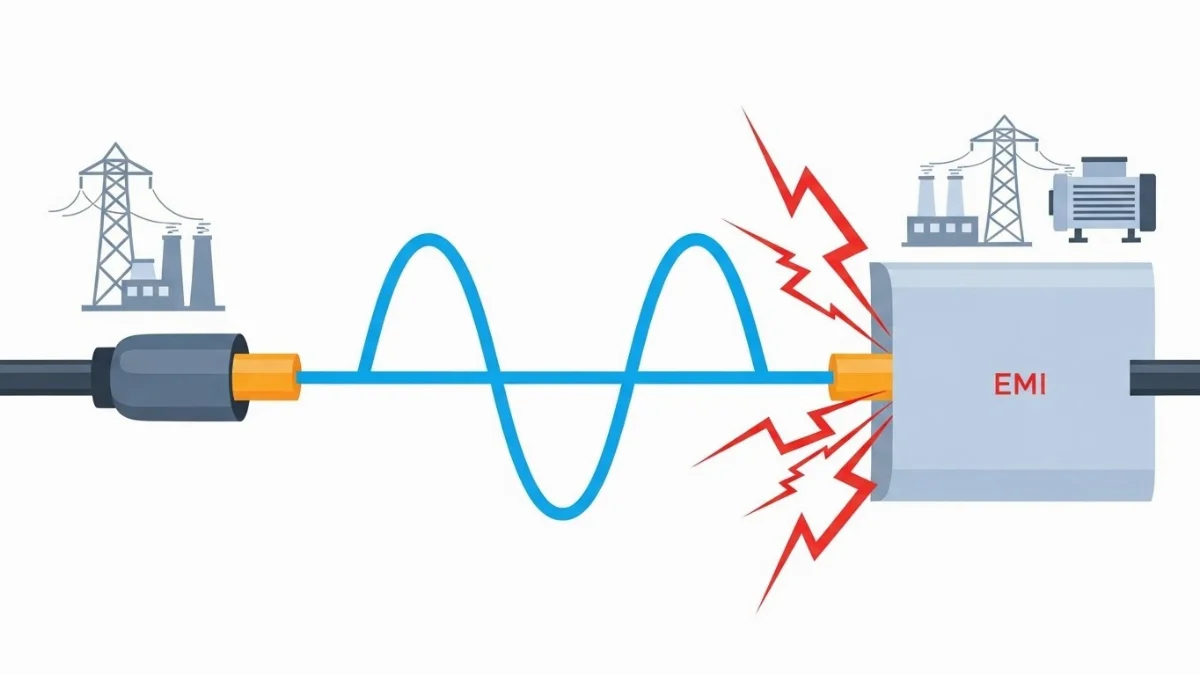

Trước khi đi sâu vào các biện pháp chống nhiễu tín hiệu, việc đầu tiên là phải hiểu rõ kẻ thù của chúng ta: nhiễu điện từ (EMI). EMI là hiện tượng các tín hiệu điện hoặc từ không mong muốn gây ảnh hưởng đến hoạt động của thiết bị điện tử hoặc hệ thống truyền dẫn tín hiệu. Trong môi trường nhà xưởng, nơi có mật độ máy móc công nghiệp cao, các nguồn gây nhiễu này xuất hiện rất đa dạng và thường xuyên.
Các nguồn gây nhiễu phổ biến bao gồm:
- Động cơ điện và biến tần: Đây là những thiết bị tạo ra trường điện từ mạnh mẽ và nhiễu sóng hài đáng kể khi hoạt động.
- Thiết bị đóng cắt điện: Các công tắc tơ, rơle, aptomat khi hoạt động có thể tạo ra các xung nhiễu lớn.
- Hệ thống chiếu sáng: Đèn huỳnh quang, đèn LED công suất lớn, ballast điện tử cũng là nguồn phát sinh nhiễu.
- Hàn điện, máy cắt laser: Các quá trình này tạo ra hồ quang điện và trường điện từ cường độ cao.
- Các đường dây điện cao áp: Dù là đường dây cấp nguồn chính hay phụ, chúng đều phát ra trường điện từ.
- Sóng vô tuyến: Các thiết bị truyền thông không dây, bộ đàm trong nhà xưởng.
Tác động của nhiễu đến hệ thống cáp tín hiệu có thể rất nghiêm trọng. Chúng có thể làm sai lệch dữ liệu truyền tải, gây ra lỗi đọc cảm biến, mất tín hiệu điều khiển, làm giảm độ chính xác của máy móc, thậm chí gây hư hỏng linh kiện điện tử nhạy cảm. Vì vậy, việc nhận diện và có biện pháp chống nhiễu tín hiệu chủ động là yếu tố tiên quyết để đảm bảo sự vận hành ổn định và tin cậy cho toàn bộ nhà máy.
2. Lựa Chọn Cáp Tín Hiệu Chống Nhiễu Phù Hợp
Yếu tố đầu tiên và quan trọng nhất trong việc thi công cáp tín hiệu nhà xưởng hiệu quả là lựa chọn đúng loại cáp. Không phải loại cáp nào cũng có khả năng chống nhiễu như nhau. Trong môi trường công nghiệp khắc nghiệt, việc sử dụng cáp tín hiệu chống nhiễu là điều bắt buộc. Các loại cáp này được thiết kế đặc biệt với các lớp bảo vệ để giảm thiểu tác động của EMI.
Các loại cáp chống nhiễu phổ biến bao gồm:
- Cáp xoắn đôi (Twisted Pair Cable): Các cặp dây dẫn được xoắn vào nhau giúp loại bỏ nhiễu đồng pha. Cáp càng có nhiều cặp xoắn và độ xoắn chặt càng tốt.
- Cáp có lớp chắn (Shielded Cable): Bao gồm một lớp lá chắn bằng nhôm (foil shield) hoặc lớp bện kim loại (braided shield) bao quanh các lõi dẫn. Lớp chắn này có tác dụng như một lồng Faraday, ngăn chặn nhiễu điện từ bên ngoài xâm nhập vào và ngược lại. Có thể là cáp SF/UTP (Screened Foiled/Unshielded Twisted Pair), F/UTP (Foiled/Unshielded Twisted Pair), S/FTP (Shielded/Foiled Twisted Pair), hoặc SF/FTP (Screened Foiled/Foiled Twisted Pair).
- Cáp bọc giáp (Armored Cable): Ngoài lớp chắn chống nhiễu, cáp còn có thêm lớp giáp bảo vệ cơ học, phù hợp cho những môi trường có nguy cơ va đập, cắn phá của côn trùng hoặc các tác động vật lý khác.
- Cáp quang (Fiber Optic Cable): Là lựa chọn tối ưu nhất cho việc chống nhiễu vì chúng truyền tín hiệu bằng ánh sáng, hoàn toàn miễn nhiễm với nhiễu điện từ. Tuy nhiên, chi phí và kỹ thuật lắp đặt cáp tín hiệu quang phức tạp hơn.
Khi lựa chọn cáp, cần xem xét các tiêu chí sau:
- Môi trường hoạt động: Nhiệt độ, độ ẩm, hóa chất, dầu mỡ, nguy cơ cháy nổ, và mức độ nhiễu điện từ dự kiến.
- Loại tín hiệu truyền tải: Analog hay digital, tần số, điện áp, dòng điện.
- Khoảng cách truyền tải: Khoảng cách dài có thể đòi hỏi cáp chất lượng cao hơn hoặc giải pháp đặc biệt.
- Tiêu chuẩn và chứng nhận: Đảm bảo cáp đáp ứng các tiêu chuẩn công nghiệp (ví dụ: UL, CE, RoHS) và có chứng nhận chống nhiễu phù hợp.
Đầu tư vào cáp điều khiển chống nhiễu chất lượng cao ngay từ đầu sẽ giúp bạn tiết kiệm được rất nhiều chi phí sửa chữa và khắc phục sự cố trong tương lai.
3. Kỹ Thuật Đi Dây Cáp Tín Hiệu Đúng Cách
Ngay cả khi đã chọn được loại cáp tín hiệu chống nhiễu tốt nhất, việc đi dây cáp trong nhà xưởng không đúng kỹ thuật vẫn có thể làm hỏng mọi nỗ lực. Đây là một trong những lưu ý quan trọng nhất trong quá trình thi công cáp tín hiệu nhà xưởng.

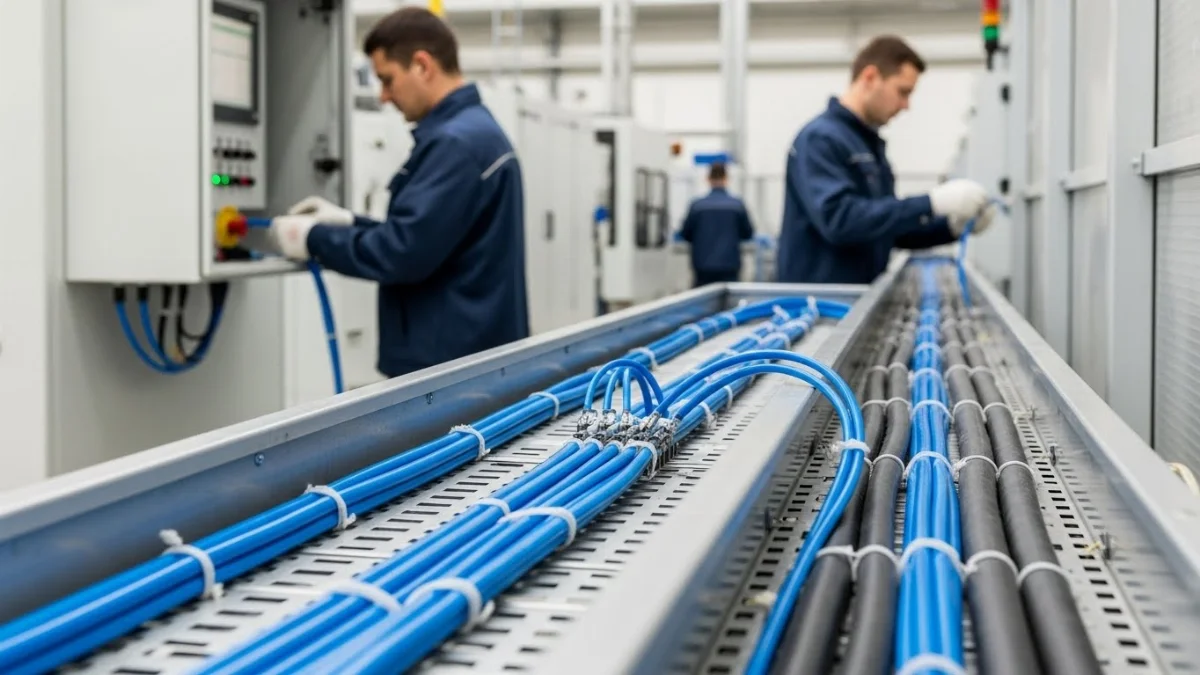

3.1. Phân Tách Đường Dây: Tín Hiệu & Nguồn

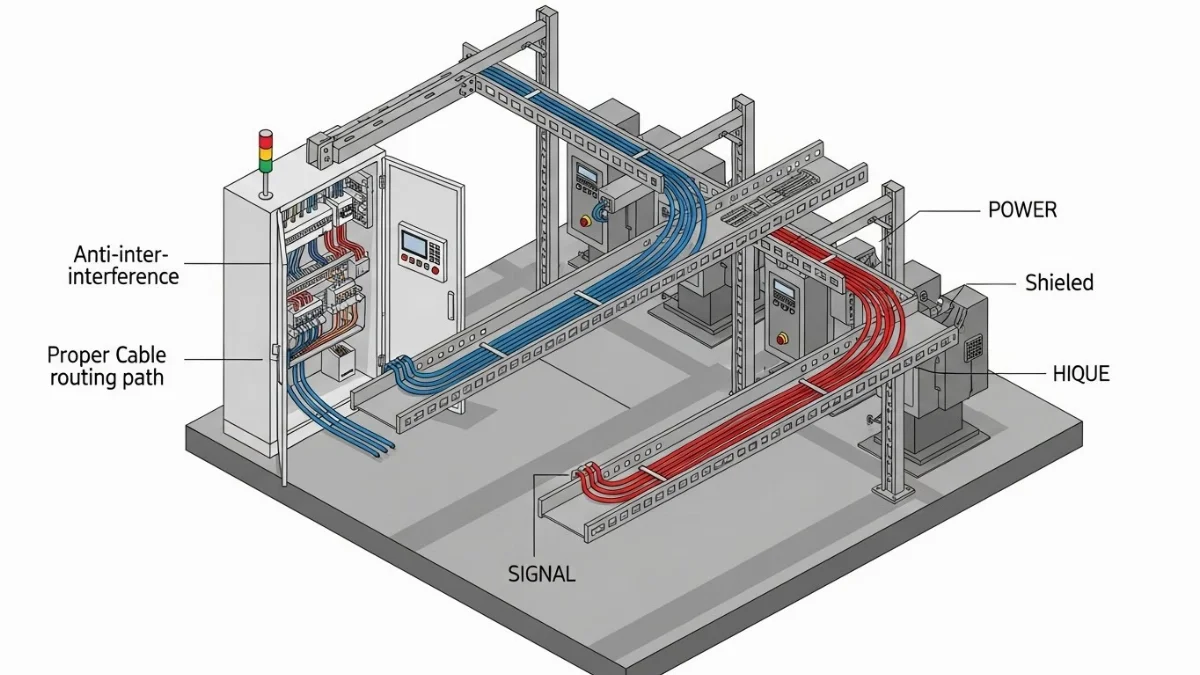

Đây là nguyên tắc vàng để chống nhiễu tín hiệu. Các đường dây cáp tín hiệu (truyền dữ liệu, điều khiển) phải được đi riêng biệt và cách xa các đường dây cáp nguồn (cung cấp điện cho động cơ, máy móc). Lý do là dòng điện xoay chiều trong cáp nguồn sẽ tạo ra trường điện từ mạnh, dễ dàng cảm ứng sang cáp tín hiệu nếu chúng đi quá gần nhau.
- Khoảng cách an toàn: Quy tắc chung là giữ khoảng cách ít nhất 15-30 cm giữa cáp tín hiệu và cáp nguồn. Khoảng cách này cần tăng lên đối với cáp nguồn có điện áp và dòng điện lớn.
- Sử dụng thang máng cáp riêng: Tốt nhất là sử dụng các hệ thống thang máng cáp riêng biệt cho cáp tín hiệu và cáp nguồn. Nếu không thể, hãy sử dụng máng cáp có vách ngăn kim loại để tạo lớp chắn vật lý.
- Đi dây cắt vuông góc: Khi cáp tín hiệu và cáp nguồn bắt buộc phải cắt nhau, hãy đảm bảo chúng cắt nhau ở góc 90 độ để giảm thiểu diện tích tiếp xúc và hạn chế tối đa sự ghép nối cảm ứng.
3.2. Tránh Vòng Lặp Đất (Ground Loops) Và Đi Dây Tiếp Địa Chuẩn
Vòng lặp đất là một trong những nguyên nhân phổ biến gây nhiễu cho hệ thống cáp tín hiệu. Nó xảy ra khi có nhiều hơn một đường dẫn tiếp địa giữa hai điểm, tạo ra một vòng mạch kín và cho phép dòng điện nhiễu chảy qua, cảm ứng vào cáp tín hiệu. Để tránh vòng lặp đất:
- Tiếp địa tại một điểm (Single-Point Grounding): Đảm bảo rằng lớp chắn của cáp tín hiệu chống nhiễu chỉ được tiếp địa tại một đầu duy nhất (thường là phía tủ điều khiển hoặc nơi nhận tín hiệu). Tiếp địa cả hai đầu có thể tạo ra vòng lặp đất.
- Hệ thống tiếp địa chuẩn: Đảm bảo toàn bộ hệ thống điện và thiết bị trong nhà xưởng được tiếp địa đúng tiêu chuẩn, với điện trở tiếp địa thấp và ổn định.
- Kiểm tra cách điện: Định kỳ kiểm tra cách điện của cáp và các thiết bị để đảm bảo không có rò rỉ điện gây nhiễu.
3.3. Sử Dụng Ống Bảo Vệ Và Kẹp Cáp Đúng Cách
Việc sử dụng ống bảo vệ không chỉ tăng cường độ bền cơ học cho cáp mà còn hỗ trợ chống nhiễu tín hiệu:
- Ống ruột gà, ống thép: Sử dụng ống ruột gà nhựa hoặc ống thép luồn dây điện (EMT, IMC, RMC) để bảo vệ cáp khỏi các tác động vật lý, hóa chất, và cũng giúp làm lớp chắn bổ sung. Đối với ống kim loại, cần đảm bảo chúng được tiếp địa đúng cách.
- Kẹp cáp và băng bó: Kẹp cáp phải đủ chắc chắn để giữ cáp cố định, tránh rung lắc hoặc căng kéo quá mức, nhưng không được quá chặt làm biến dạng cáp. Băng bó cáp thành từng bó gọn gàng, nhưng tránh bó quá chặt các loại cáp khác nhau nếu chúng không cùng loại tín hiệu.
- Bán kính uốn cong: Luôn tuân thủ bán kính uốn cong tối thiểu của nhà sản xuất cáp. Uốn cong quá mức có thể làm hỏng cấu trúc bên trong của cáp, đặc biệt là lớp chắn, làm giảm khả năng chống nhiễu và tuổi thọ của cáp.
4. Đấu Nối Cáp Tín Hiệu Chống Nhiễu Chuẩn Xác
Các điểm đấu nối là những mắt xích yếu nhất trong bất kỳ hệ thống cáp tín hiệu nào, đặc biệt là khi thi công cáp tín hiệu nhà xưởng. Một điểm đấu nối kém chất lượng có thể phá hỏng khả năng chống nhiễu tín hiệu của toàn bộ đường dây.
4.1. Kỹ Thuật Bấm Đầu Cáp Và Nối Dây
Việc bấm đầu cáp, đặc biệt là các loại cáp điều khiển chống nhiễu hoặc cáp mạng có lớp chắn, đòi hỏi sự tỉ mỉ và đúng kỹ thuật:
- Giữ nguyên lớp chắn: Khi tuốt vỏ cáp, phải đảm bảo lớp lá chắn hoặc lớp bện kim loại được giữ nguyên càng nhiều càng tốt và được kết nối đúng cách vào đầu nối. Nếu lớp chắn bị hở hoặc không được tiếp địa, nó sẽ mất tác dụng.
- Sử dụng dụng cụ chuyên dụng: Luôn sử dụng kìm bấm đầu, dao tuốt cáp, và các dụng cụ chuyên dụng khác để đảm bảo vết cắt sạch, đầu nối chắc chắn và tiếp xúc tốt.
- Đảm bảo tiếp xúc tốt: Các mối nối phải được siết chặt, không bị lỏng lẻo. Lỏng lẻo là nguyên nhân hàng đầu gây ra nhiễu và suy hao tín hiệu. Sử dụng đầu cos, terminal block chất lượng cao phù hợp với loại cáp và dòng điện.
- Tránh các mối nối không cần thiết: Mỗi mối nối là một điểm yếu tiềm tàng. Cố gắng đi dây liên tục càng ít mối nối càng tốt. Nếu bắt buộc phải nối, hãy đảm bảo mối nối được bảo vệ cẩn thận.
4.2. Bảo Vệ Các Điểm Đấu Nối Khỏi Nhiễu
Ngoài việc đấu nối chuẩn xác, các điểm này cần được bảo vệ thêm:
- Sử dụng hộp nối, tủ điện kín: Các điểm đấu nối nên được đặt trong hộp nối hoặc tủ điện có vỏ kim loại kín, được tiếp địa tốt. Điều này tạo ra một lớp chắn Faraday bổ sung, ngăn chặn nhiễu điện từ từ bên ngoài tác động vào.
- Vật liệu chống nhiễu: Trong một số trường hợp đặc biệt, có thể sử dụng các vật liệu hấp thụ nhiễu (như ferrite core) tại các điểm đấu nối hoặc dọc theo đường cáp để giảm thiểu nhiễu tần số cao.
- Chống ẩm, bụi: Đảm bảo hộp nối, tủ điện có chỉ số bảo vệ IP phù hợp với môi trường nhà xưởng để chống ẩm, bụi, hóa chất, những yếu tố có thể gây ăn mòn và làm hỏng mối nối.
5. Kiểm Tra Và Bảo Trì Hệ Thống Cáp Định Kỳ
Quá trình thi công cáp tín hiệu nhà xưởng không kết thúc sau khi lắp đặt cáp tín hiệu xong. Để đảm bảo hệ thống cáp tín hiệu hoạt động ổn định và hiệu quả lâu dài, việc kiểm tra và bảo trì định kỳ là cực kỳ cần thiết. Đây là lưu ý cuối cùng nhưng không kém phần quan trọng.
5.1. Kiểm Tra Liên Tục Và Phát Hiện Sớm Vấn Đề
Việc giám sát và kiểm tra thường xuyên giúp phát hiện sớm các vấn đề tiềm ẩn, từ đó có biện pháp khắc phục kịp thời trước khi chúng gây ra sự cố lớn. Đặc biệt, việc kiểm tra chất lượng sau thi công là bước không thể bỏ qua để đảm bảo hệ thống hoạt động ổn định.
- Sử dụng thiết bị đo lường chuyên dụng: Định kỳ sử dụng máy phân tích cáp (cable analyzer), máy hiện sóng (oscilloscope) để kiểm tra chất lượng tín hiệu, đo suy hao, nhiễu xuyên âm (crosstalk), và các thông số khác.
- Kiểm tra trực quan: Quan sát cáp xem có dấu hiệu hư hỏng vật lý nào không (vỏ bị nứt, uốn cong quá mức, mối nối bị lỏng).
- Theo dõi hiệu suất hệ thống: Giám sát các thông số hoạt động của thiết bị kết nối với cáp tín hiệu (ví dụ: lỗi truyền thông, đọc sai cảm biến) để phát hiện dấu hiệu của nhiễu.
- Phát hiện dấu hiệu nhiễu: Nếu các thiết bị điều khiển hoạt động không ổn định, dữ liệu bị sai lệch, hoặc có hiện tượng "treo" không rõ nguyên nhân, rất có thể nhiễu điện từ (EMI) đang là thủ phạm.
5.2. Bảo Trì Định Kỳ Và Nâng Cấp Hệ Thống
Lên kế hoạch bảo trì định kỳ là cách hiệu quả nhất để duy trì hiệu suất tối ưu cho hệ thống cáp tín hiệu chống nhiễu:
- Vệ sinh và siết chặt mối nối: Định kỳ vệ sinh bụi bẩn, kiểm tra và siết chặt lại các mối nối, đầu cos để đảm bảo tiếp xúc tốt.
- Kiểm tra tiếp địa: Đảm bảo hệ thống tiếp địa luôn hoạt động hiệu quả, kiểm tra điện trở tiếp địa.
- Cập nhật công nghệ: Công nghệ cáp và thiết bị chống nhiễu không ngừng phát triển. Hãy xem xét việc nâng cấp các đoạn cáp cũ hoặc thay thế các thiết bị không còn phù hợp để tối ưu hóa khả năng chống nhiễu tín hiệu của hệ thống.
- Đào tạo nhân sự: Đảm bảo đội ngũ kỹ thuật viên có kiến thức và kỹ năng cần thiết về hướng dẫn thi công cáp tín hiệu chống nhiễu và bảo trì hệ thống.
- Đánh giá định kỳ môi trường nhiễu: Các nguồn gây nhiễu có thể thay đổi theo thời gian (thêm máy móc mới, thay đổi quy trình sản xuất). Do đó, việc đánh giá lại môi trường nhiễu định kỳ là cần thiết để có những biện pháp chống nhiễu cho cáp tín hiệu trong nhà xưởng phù hợp.
Áp dụng một cách nghiêm túc các tiêu chuẩn lắp đặt cáp tín hiệu trong nhà xưởng và quy trình bảo trì sẽ giúp hệ thống của bạn hoạt động với hiệu suất cao nhất, giảm thiểu rủi ro và kéo dài tuổi thọ thiết bị.
Kết Luận

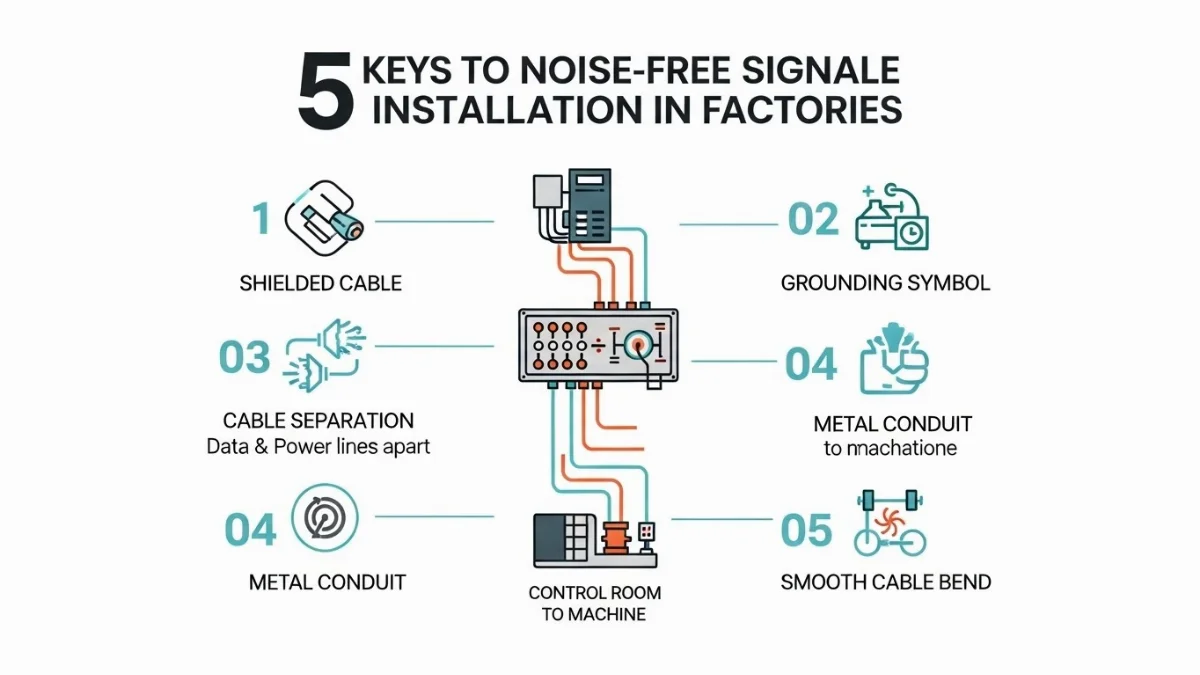

Việc thi công cáp tín hiệu nhà xưởng là một công việc phức tạp, đòi hỏi sự hiểu biết sâu sắc về kỹ thuật điện và đặc tính của môi trường công nghiệp. Bằng cách tuân thủ 5 lưu ý quan trọng về tìm hiểu nhiễu, lựa chọn cáp phù hợp, kỹ thuật đi dây, đấu nối chuẩn xác và bảo trì định kỳ, bạn sẽ xây dựng được một hệ thống cáp tín hiệu chống nhiễu vững chắc, đáng tin cậy.
Một hệ thống cáp hoạt động ổn định không chỉ giúp nâng cao năng suất sản xuất mà còn đảm bảo an toàn cho thiết bị và người vận hành. Đừng ngần ngại đầu tư thời gian và nguồn lực vào việc triển khai một cách cẩn trọng để đạt được hiệu quả tối ưu. Nếu bạn cần tư vấn chuyên sâu hơn về cách đi dây cáp tín hiệu không bị nhiễu hoặc các lưu ý khi thi công cáp trong môi trường công nghiệp, hãy liên hệ với các chuyên gia để nhận được sự hỗ trợ tốt nhất.
