Hiểu Rõ Về Cáp Biến Tần 2YSLCYK-J và Vai Trò Của EMC

Biến tần (Variable Frequency Drive - VFD) ngày càng trở nên phổ biến trong các ứng dụng công nghiệp nhờ khả năng điều khiển tốc độ và mô-men xoắn của động cơ một cách linh hoạt, giúp tiết kiệm năng lượng và tối ưu hóa quy trình sản xuất. Tuy nhiên, nguyên lý hoạt động của biến tần, đặc biệt là việc sử dụng điều chế độ rộng xung (PWM) để tạo ra điện áp xoay chiều cho động cơ, lại phát sinh những thách thức lớn về nhiễu điện từ. Các xung điện áp dốc (high dv/dt) và tần số chuyển mạch cao tạo ra sóng hài điện áp và dòng điện, có thể gây ra nhiều vấn đề nghiêm trọng nếu không được kiểm soát đúng cách.

Cáp 2YSLCYK-J được thiết kế để đối phó với những thách thức này. Đây là loại cáp có cấu tạo đặc biệt với lớp cách điện chất lượng cao, thường là XLPE (polyethylene liên kết ngang), và lớp vỏ bọc bằng đồng bện hoặc lá chắn đồng, đôi khi là cả hai, để cung cấp khả năng chống nhiễu vượt trội. Chữ "2YS" thường chỉ lớp cách điện XLPE, "LCY" chỉ lớp chắn đồng (copper screen), và "K" có thể liên quan đến vỏ bọc bên ngoài. Mục tiêu chính của cáp này là giảm thiểu bức xạ điện từ ra môi trường và bảo vệ các thiết bị nhạy cảm khỏi nhiễu.

EMC (Electromagnetic Compatibility - Tương thích Điện từ) là khả năng của một thiết bị hoặc hệ thống hoạt động một cách thỏa đáng trong môi trường điện từ của nó mà không gây ra nhiễu không thể chấp nhận được cho bất kỳ thiết bị nào khác trong môi trường đó. Trong hệ thống biến tần, EMC đóng vai trò cực kỳ quan trọng vì những lý do sau:

• Bảo vệ thiết bị: Nhiễu điện từ có thể gây hỏng hóc cho các linh kiện điện tử nhạy cảm trong biến tần, động cơ hoặc các thiết bị điều khiển khác.
• Đảm bảo hoạt động ổn định: Nhiễu có thể làm sai lệch tín hiệu điều khiển, dẫn đến hoạt động không chính xác, gián đoạn hoặc thậm chí dừng hệ thống.
• Ngăn ngừa dòng điện trục động cơ: Các sóng hài tần số cao có thể tạo ra dòng điện chạy qua trục và vòng bi động cơ, gây ra hiện tượng phóng điện, làm hỏng vòng bi và giảm tuổi thọ động cơ đáng kể.
• Tuân thủ quy định: Nhiều quốc gia và khu vực có các tiêu chuẩn EMC nghiêm ngặt mà các hệ thống công nghiệp phải tuân thủ để đảm bảo an toàn và không gây ảnh hưởng đến các hệ thống lân cận.
• Bảo vệ dữ liệu: Trong các hệ thống tự động hóa, nhiễu có thể làm hỏng hoặc làm sai lệch dữ liệu truyền qua các đường truyền thông tin, ảnh hưởng đến độ tin cậy của toàn bộ nhà máy.

Vì vậy, việc lựa chọn cáp biến tần có khả năng EMC tốt không chỉ là một yêu cầu kỹ thuật mà còn là một khoản đầu tư chiến lược để đảm bảo sự ổn định, an toàn và hiệu quả lâu dài cho hệ thống truyền động.

Cấu Trúc Cáp Biến Tần 4 Lõi (3 Pha + 1 Tiếp Địa) – Ưu Nhược Điểm

Mô Tả Cấu Trúc và Nguyên Lý Hoạt Động

Cấu trúc cáp 4 lõi bao gồm ba lõi dẫn điện chính (pha R, S, T) và một lõi tiếp địa (PE), thường có tiết diện nhỏ hơn so với các lõi pha. Các lõi này được cách điện riêng biệt, sau đó được bện xoắn lại với nhau. Bao bọc bên ngoài là một lớp chắn điện từ, thường là lá chắn nhôm hoặc đồng bện, hoặc kết hợp cả hai, sau đó là lớp vỏ bọc bảo vệ bên ngoài. Lõi tiếp địa đơn này được kết nối với lớp chắn để dẫn các dòng nhiễu tần số cao về đất.

Nguyên lý hoạt động của cáp 4 lõi là dựa vào lớp chắn để thu thập các dòng nhiễu điện từ phát sinh từ các lõi pha do tín hiệu PWM của biến tần. Lõi tiếp địa sau đó sẽ dẫn các dòng nhiễu này về điểm tiếp địa chung của hệ thống. Đây là một giải pháp cơ bản và hiệu quả ở mức độ nhất định cho việc giảm nhiễu.

Ưu Điểm của Cáp 4 Lõi

Cáp 4 lõi mang lại một số lợi ích đáng kể, khiến nó trở thành lựa chọn ưu tiên trong nhiều trường hợp:

• Chi phí ban đầu thấp hơn: So với cáp 3+3 lõi, cáp 4 lõi thường có giá thành sản xuất và bán ra thị trường thấp hơn do cấu trúc đơn giản hơn, ít vật liệu dẫn điện hơn cho phần tiếp địa.
• Phổ biến và dễ tìm kiếm: Cáp 4 lõi là một tiêu chuẩn công nghiệp đã có từ lâu, do đó dễ dàng tìm mua từ nhiều nhà cung cấp và có sẵn trong nhiều loại tiết diện khác nhau.
• Dễ dàng lắp đặt: Với số lượng lõi ít hơn và cấu trúc gọn gàng, cáp 4 lõi thường dễ dàng hơn trong việc kéo cáp qua các ống dẫn hoặc không gian hạn chế, giảm thời gian và công sức lắp đặt.
• Phù hợp cho ứng dụng công suất nhỏ và trung bình: Đối với các động cơ có công suất không quá lớn và chiều dài cáp ngắn đến trung bình, cáp 4 lõi thường đáp ứng đủ yêu cầu về EMC mà không cần đến giải pháp phức tạp hơn.

Hạn Chế và Thách Thức về EMC

Mặc dù có những ưu điểm, cáp 4 lõi cũng tồn tại nhiều hạn chế, đặc biệt khi yêu cầu về EMC trở nên nghiêm ngặt hơn hoặc trong các hệ thống lớn:

• Tiếp địa không đối xứng: Đây là hạn chế lớn nhất. Với chỉ một lõi tiếp địa đơn, dòng điện nhiễu tần số cao từ ba lõi pha sẽ không được cân bằng và triệt tiêu một cách đối xứng. Điều này tạo ra một vòng lặp dòng điện không mong muốn giữa các lõi pha và lõi tiếp địa, gây ra các dòng điện vòng trên vỏ (circulating currents) và làm giảm hiệu quả của lớp chắn.
• Hiệu quả triệt tiêu sóng hài kém hơn: Do cấu trúc tiếp địa không đối xứng, cáp 4 lõi kém hiệu quả hơn trong việc triệt tiêu các sóng hài tần số cao phát sinh từ biến tần. Các sóng hài này có thể lan truyền ra môi trường, gây nhiễu cho các thiết bị điện tử lân cận, hoặc quay trở lại biến tần và động cơ, ảnh hưởng đến hoạt động của chúng.
• Nguy cơ dòng điện trục động cơ cao hơn: Sự không đối xứng trong đường dẫn tiếp địa có thể làm tăng điện áp chế độ chung (common-mode voltage) tại đầu động cơ. Điện áp này là nguyên nhân chính gây ra dòng điện trục động cơ biến tần (bearing currents), dẫn đến hiện tượng phóng điện trong vòng bi, làm hỏng bề mặt kim loại và giảm tuổi thọ động cơ một cách nghiêm trọng. Điều này đặc biệt đáng lo ngại với động cơ công suất lớn.
• Bức xạ điện từ cao hơn: Do khả năng triệt tiêu nhiễu chưa tối ưu, cáp 4 lõi có thể bức xạ một lượng nhiễu điện từ đáng kể ra môi trường xung quanh, ảnh hưởng đến các hệ thống truyền thông, thiết bị đo lường chính xác hoặc các thiết bị nhạy cảm khác.
• Không tối ưu cho động cơ công suất lớn và chiều dài cáp dài: Khi công suất động cơ tăng lên hoặc chiều dài cáp kéo dài, các vấn đề về sóng hài, dòng điện trục và bức xạ nhiễu trở nên trầm trọng hơn. Trong những trường hợp này, cáp 4 lõi thường không đủ khả năng để duy trì hiệu suất và độ tin cậy mong muốn của hệ thống.

Tóm lại, cáp 4 lõi là một lựa chọn kinh tế và phù hợp cho các ứng dụng biến tần cơ bản. Tuy nhiên, khi đối mặt với các yêu cầu cao về EMC, công suất lớn, hoặc môi trường nhạy cảm, những hạn chế của nó có thể dẫn đến các vấn đề nghiêm trọng và chi phí khắc phục cao trong dài hạn.

• Xem thêm thông tin chi tiết về CÁP CHỐNG NHIỄU DÙNG CHO MOTOR BIẾN TẦN 2YSLCYK-J.

Cấu Trúc Cáp Biến Tần 3+3 Lõi Tiếp Địa Đối Xứng – Giải Pháp Tối Ưu

Đặc Điểm Cấu Trúc 3+3 Lõi và Nguyên Lý Đối Xứng

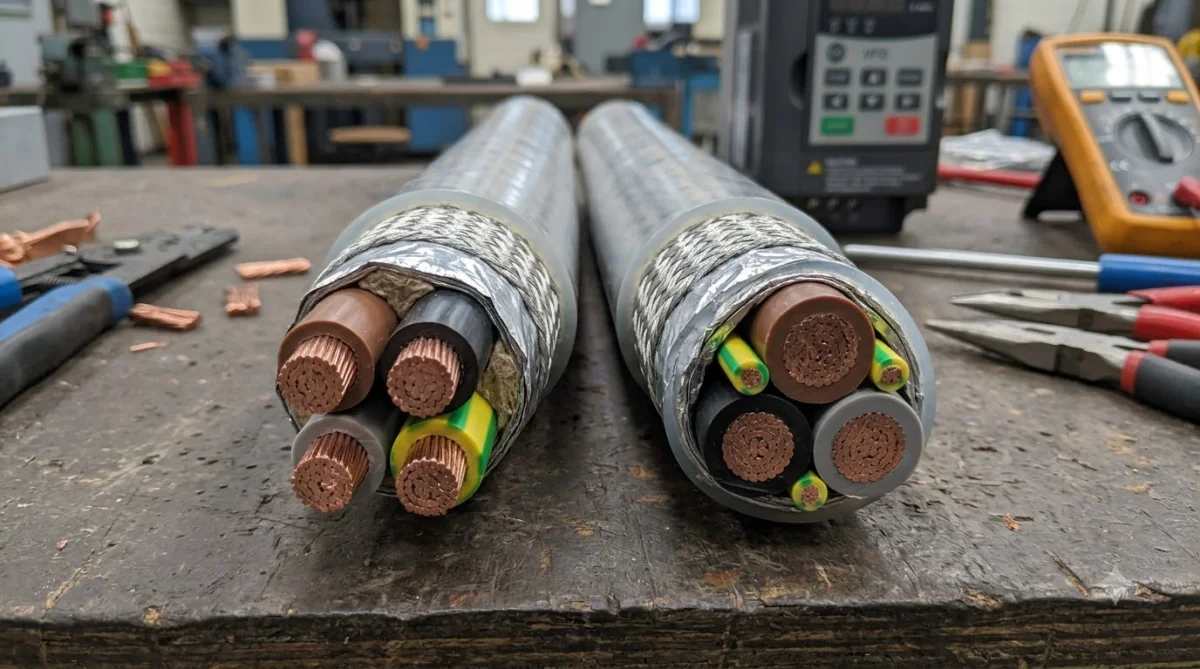

Cáp 3+3 lõi, hay còn gọi là cáp 3 pha 3 tiếp địa đối xứng, có cấu tạo gồm ba lõi dẫn điện chính cho ba pha (L1, L2, L3) và ba lõi tiếp địa (PE1, PE2, PE3) được bố trí đối xứng xung quanh các lõi pha. Điểm mấu chốt là các lõi tiếp địa này thường có tiết diện bằng hoặc gần bằng tiết diện của các lõi pha, và chúng được đặt cách đều nhau, tạo thành một cấu hình hình học cân bằng. Toàn bộ các lõi này được bện xoắn chặt chẽ và bao bọc bởi một lớp chắn đồng bện dày đặc, thường kết hợp thêm lá chắn nhôm, và cuối cùng là lớp vỏ bảo vệ bên ngoài.

Nguyên lý đối xứng là trái tim của cấu trúc 3+3 lõi. Khi các dòng điện pha và các dòng điện nhiễu tần số cao (common-mode currents) phát sinh từ biến tần, chúng sẽ được dẫn về qua ba lõi tiếp địa một cách cân bằng. Sự đối xứng này giúp đảm bảo rằng tổng vector của các dòng điện nhiễu gần bằng không, từ đó triệt tiêu sóng hài biến tần và giảm thiểu đáng kể điện áp chế độ chung (common-mode voltage) tại đầu động cơ. Điều này tạo ra một "đường dẫn" nhiễu hiệu quả và cân bằng nhất đến điểm tiếp địa, hạn chế tối đa sự phát tán nhiễu ra môi trường.

Lợi Ích Vượt Trội về Chống Nhiễu EMC và An Toàn

Cấu trúc cáp biến tần 3 core + 3 earth đối xứng mang lại những ưu điểm cấu trúc cáp 3+3 lõi tiếp địa đối xứng cho biến tần vượt trội về khả năng chống nhiễu và an toàn:

• Triệt tiêu sóng hài biến tần hiệu quả hơn: Nhờ cấu trúc tiếp địa đối xứng, cáp 3+3 lõi có khả năng cân bằng và dẫn các dòng điện nhiễu tần số cao về đất một cách hiệu quả hơn nhiều so với cáp 4 lõi. Điều này giúp giảm đáng kể mức độ sóng hài trong hệ thống, cải thiện chất lượng điện năng và giảm thiểu ảnh hưởng đến các thiết bị khác.
• Giảm thiểu dòng điện trục động cơ biến tần: Đây là một trong những lợi ích quan trọng nhất. Cấu trúc đối xứng giúp giảm điện áp chế độ chung tại đầu động cơ, từ đó hạn chế tối đa sự hình thành của dòng điện trục động cơ. Việc này kéo dài đáng kể tuổi thọ của vòng bi động cơ, tránh được chi phí sửa chữa và thay thế đắt đỏ.
• Cải thiện tiêu chuẩn EMC cho cáp động cơ: Cáp 3+3 lõi đáp ứng tốt hơn các tiêu chuẩn EMC nghiêm ngặt nhất (ví dụ: EN 61800-3), đảm bảo hệ thống tuân thủ các quy định về tương thích điện từ, đặc biệt quan trọng trong các môi trường công nghiệp nhạy cảm hoặc có yêu cầu cao về an toàn.
• Giảm bức xạ điện từ: Với khả năng kiểm soát nhiễu vượt trội, cáp 3+3 lõi giảm thiểu lượng bức xạ điện từ phát ra từ cáp, bảo vệ các thiết bị điện tử, hệ thống truyền thông và con người khỏi tác động của nhiễu.
• Tăng tuổi thọ động cơ và hệ thống: Bằng cách giảm sóng hài và dòng điện trục, cáp 3+3 lõi giúp động cơ hoạt động mát hơn, ổn định hơn và ít bị hao mòn hơn, từ đó kéo dài tuổi thọ của động cơ và toàn bộ hệ thống truyền động.
• Độ tin cậy cao hơn: Hệ thống hoạt động ổn định hơn, ít bị lỗi do nhiễu, giảm thiểu thời gian ngừng máy và chi phí bảo trì.

Những Trường Hợp Nên Ưu Tiên Cáp 3+3 Lõi

Việc đầu tư vào cáp 2YSLCYK-J 3 pha 3 tiếp địa cấu trúc 3+3 lõi là lựa chọn sáng suốt trong nhiều tình huống, đặc biệt khi các yếu tố sau đây trở nên quan trọng:

• Động cơ công suất lớn: Tại sao động cơ công suất lớn nên dùng cáp VFD 3+3? Bởi vì động cơ công suất lớn thường phát sinh dòng điện nhiễu mạnh hơn và dễ bị ảnh hưởng bởi dòng điện trục động cơ. Cáp 3+3 lõi cung cấp khả năng bảo vệ tối ưu, kéo dài tuổi thọ cho các động cơ đắt tiền này.
• Ứng dụng nhạy cảm với nhiễu: Trong các ngành như y tế, viễn thông, tự động hóa chính xác, phòng sạch, hoặc các hệ thống điều khiển PLC/DCS, nơi mà nhiễu điện từ có thể gây ra sai sót nghiêm trọng hoặc ảnh hưởng đến chất lượng sản phẩm, cáp 3+3 lõi là bắt buộc.
• Khoảng cách cáp dài: Khi chiều dài cáp từ biến tần đến động cơ lớn (ví dụ: trên 50 mét), hiệu ứng điện dung của cáp và sự tích tụ nhiễu sẽ tăng lên đáng kể. Cáp 3+3 lõi với khả năng triệt tiêu nhiễu vượt trội sẽ duy trì hiệu suất ổn định hơn.
• Môi trường công nghiệp khắc nghiệt, nhiều nhiễu: Trong các nhà máy có nhiều thiết bị phát nhiễu (máy hàn, lò cảm ứng, thiết bị đóng cắt công suất lớn), cáp 3+3 lõi giúp hệ thống biến tần hoạt động ổn định, không bị ảnh hưởng bởi nhiễu từ bên ngoài.
• Yêu cầu EMC nghiêm ngặt: Nếu dự án yêu cầu tuân thủ các tiêu chuẩn EMC quốc tế hoặc địa phương rất chặt chẽ (ví dụ: cho thị trường Châu Âu), cáp 3+3 lõi là giải pháp an toàn và đáng tin cậy nhất để vượt qua các bài kiểm tra EMC.
• Mong muốn giảm chi phí bảo trì và tăng tuổi thọ thiết bị: Mặc dù chi phí ban đầu có thể cao hơn, nhưng việc sử dụng cáp 3+3 lõi giúp giảm thiểu hỏng hóc động cơ và các thiết bị liên quan, tiết kiệm chi phí bảo trì, sửa chữa và thời gian ngừng máy trong dài hạn.

Tóm lại, cáp 3+3 lõi là một giải pháp cao cấp, mang lại hiệu quả vượt trội trong việc kiểm soát nhiễu điện từ và bảo vệ hệ thống. Đây là sự lựa chọn lý tưởng cho các ứng dụng biến tần đòi hỏi độ tin cậy, hiệu suất và tuổi thọ cao.

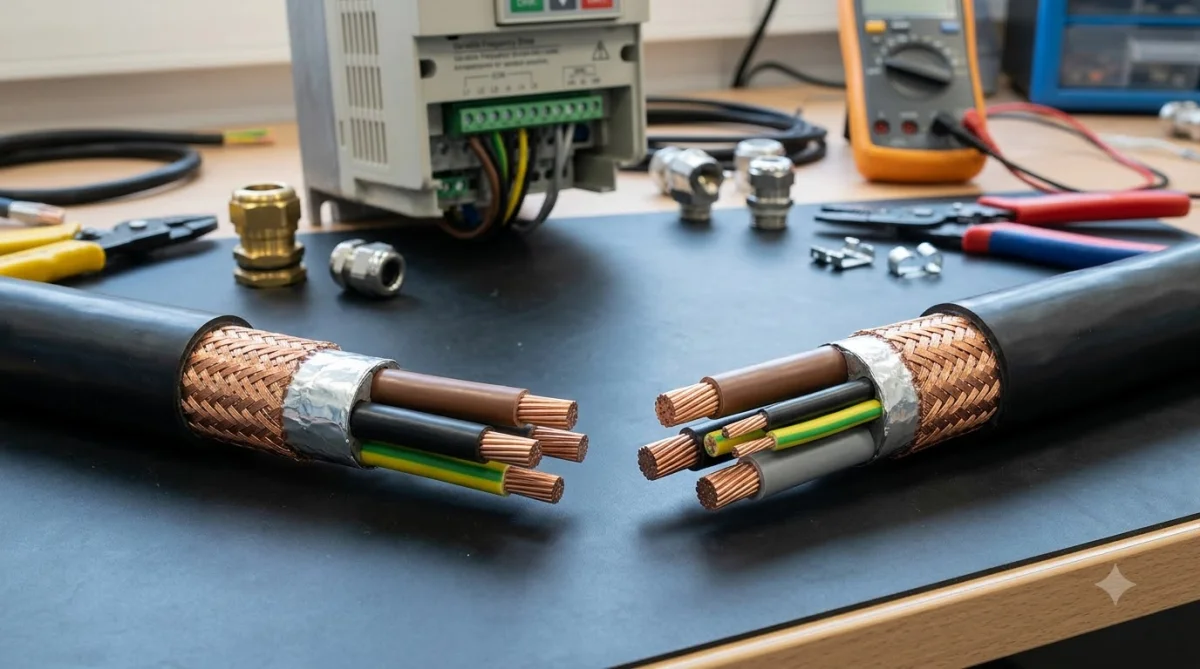

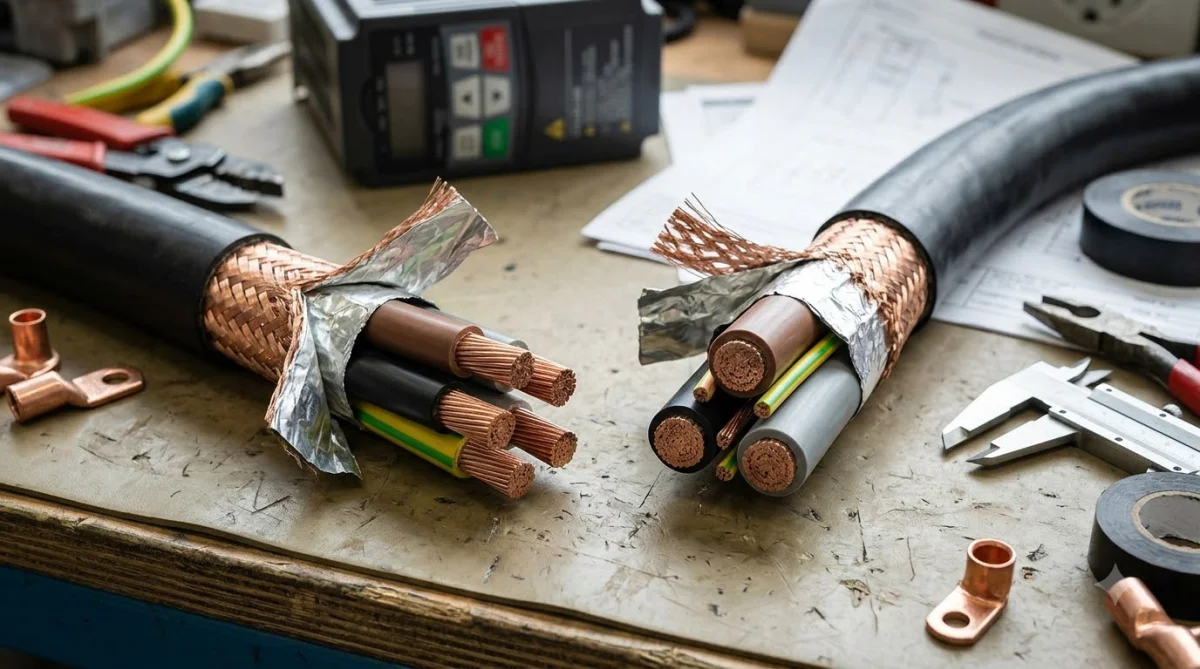

So Sánh Chi Tiết Cáp 4 Lõi và 3+3 Lõi 2YSLCYK-J

Bảng So Sánh Các Tiêu Chí Quan Trọng

Để đánh giá hiệu quả chống nhiễu của cáp 3+3 và cáp 4 lõi, chúng ta cần xem xét nhiều khía cạnh kỹ thuật và kinh tế:

Phân Tích Yếu Tố Chi Phí và Lợi Ích Dài Hạn

Khi lựa chọn giữa cáp 4 lõi và 3+3 lõi, yếu tố chi phí luôn là một cân nhắc quan trọng. Tuy nhiên, việc chỉ nhìn vào chi phí mua sắm ban đầu có thể dẫn đến quyết định sai lầm và tốn kém hơn trong dài hạn.

• Chi phí mua sắm ban đầu: Cáp 3+3 lõi thường có giá cao hơn khoảng 20-50% (tùy thuộc vào nhà sản xuất, tiết diện và cấu trúc lớp chắn) so với cáp 4 lõi có cùng tiết diện và chất liệu. Sự khác biệt này đến từ việc sử dụng nhiều vật liệu dẫn điện hơn cho các lõi tiếp địa và cấu trúc phức tạp hơn để đảm bảo tính đối xứng.
• Chi phí lắp đặt: Cáp 4 lõi có thể dễ lắp đặt hơn một chút, tiết kiệm chi phí nhân công và thời gian. Tuy nhiên, sự khác biệt này thường không đáng kể so với tổng chi phí dự án lớn. Đối với cáp 3+3 lõi, việc đấu nối tiếp địa chuẩn EMC (ví dụ: kẹp cáp 360 độ) có thể yêu cầu kỹ thuật cao hơn một chút.
• Chi phí vận hành và bảo trì: Đây là nơi cáp 3+3 lõi thực sự tỏa sáng.
  • Giảm hỏng hóc động cơ: Bằng cách giảm thiểu dòng điện trục và sóng hài, cáp 3+3 lõi giúp kéo dài tuổi thọ vòng bi động cơ, tránh được chi phí thay thế vòng bi hoặc thậm chí thay thế cả động cơ, vốn là khoản đầu tư lớn.
  • Giảm thời gian ngừng máy: Hệ thống hoạt động ổn định hơn, ít bị lỗi do nhiễu, giảm thiểu các sự cố không mong muốn dẫn đến thời gian ngừng sản xuất, gây thiệt hại kinh tế đáng kể.
  • Tiết kiệm năng lượng: Mặc dù không trực tiếp, nhưng việc giảm sóng hài và cải thiện chất lượng điện năng có thể gián tiếp đóng góp vào hiệu quả sử dụng năng lượng của toàn hệ thống.
  • Tránh phạt vi phạm EMC: Trong một số ngành và khu vực, việc không tuân thủ các tiêu chuẩn EMC có thể dẫn đến phạt tiền hoặc yêu cầu nâng cấp hệ thống tốn kém. Cáp 3+3 lõi giúp giảm thiểu rủi ro này.
• Lợi ích về tuổi thọ và độ tin cậy: Đầu tư vào cáp 3+3 lõi là đầu tư vào sự ổn định và bền vững của hệ thống. Nó không chỉ kéo dài tuổi thọ của động cơ mà còn của biến tần và các thiết bị điều khiển khác, mang lại sự an tâm về vận hành và giảm tổng chi phí sở hữu (TCO) trong dài hạn.

Do đó, khi cân nhắc so sánh hiệu quả chống nhiễu của cáp 3+3 và cáp 4 lõi, điều quan trọng là phải nhìn xa hơn chi phí ban đầu và đánh giá toàn bộ chi phí vòng đời của hệ thống. Trong nhiều trường hợp, khoản đầu tư ban đầu cao hơn cho cáp 3+3 lõi sẽ mang lại lợi ích kinh tế đáng kể và sự an tâm về vận hành trong suốt vòng đời của dự án.

Tiêu Chí Lựa Chọn Cáp Biến Tần Phù Hợp

Đánh Giá Công Suất Động Cơ và Chiều Dài Cáp

Hai yếu tố cơ bản này có ảnh hưởng lớn đến quyết định lựa chọn cáp:

• Tham khảo giải pháp chọn tiết diện cáp biến tần nhập khẩu chính hãng tiêu chuẩn Châu Âu.

• Công suất động cơ:
  • Động cơ công suất nhỏ và trung bình (dưới 15-20 kW): Với các ứng dụng này, cáp 4 lõi có thể là một lựa chọn kinh tế và đủ để đáp ứng yêu cầu EMC cơ bản, đặc biệt nếu chiều dài cáp ngắn.
  • Động cơ công suất lớn (trên 20 kW): Tại sao động cơ công suất lớn nên dùng cáp VFD 3+3? Bởi vì động cơ công suất lớn tạo ra dòng điện cao và điện áp chuyển mạch lớn hơn, dẫn đến nhiễu điện từ mạnh hơn và nguy cơ dòng điện trục động cơ cao hơn. Cáp 3+3 lõi với cấu trúc tiếp địa đối xứng sẽ cung cấp khả năng triệt tiêu nhiễu vượt trội và bảo vệ động cơ tốt hơn, giúp kéo dài tuổi thọ và giảm chi phí bảo trì.
• Chiều dài cáp:
  • Cáp ngắn (dưới 20-30 mét): Ở khoảng cách này, cả cáp 4 lõi và 3+3 lõi đều có thể hoạt động tốt. Tuy nhiên, cáp 3+3 lõi vẫn sẽ mang lại hiệu suất EMC tốt hơn.
  • Cáp dài (trên 30-50 mét): Khi chiều dài cáp tăng, hiệu ứng điện dung giữa các lõi và giữa lõi với lớp chắn tăng lên, làm tăng mức độ nhiễu điện từ và nguy cơ dòng điện trục. Trong trường hợp này, cáp 3+3 lõi là lựa chọn được khuyến nghị mạnh mẽ để duy trì hiệu quả EMC và bảo vệ động cơ. Đối với chiều dài cáp rất dài (trên 100-150 mét), có thể cần thêm các giải pháp lọc nhiễu khác như cuộn kháng đầu ra.

Môi Trường Hoạt Động và Mức Độ Nhạy Cảm Nhiễu

Môi trường mà hệ thống biến tần hoạt động có vai trò quan trọng trong việc đánh giá mức độ cần thiết của khả năng chống nhiễu:

• Môi trường công nghiệp nặng, nhiều nhiễu: Trong các nhà máy có nhiều thiết bị điện tử công suất lớn, máy hàn, lò nung cảm ứng, hoặc các thiết bị phát sóng vô tuyến, mức độ nhiễu điện từ xung quanh rất cao. Để đảm bảo hoạt động ổn định của hệ thống biến tần và các thiết bị nhạy cảm khác, cáp 3+3 lõi với khả năng chống nhiễu vượt trội là cần thiết.
• Ứng dụng nhạy cảm với nhiễu: Các ngành như y tế (thiết bị hình ảnh, máy móc phẫu thuật), viễn thông (trạm phát sóng), tự động hóa chính xác (robot công nghiệp, máy CNC), hoặc các hệ thống điều khiển PLC/DCS cần độ chính xác và tin cậy cao, rất dễ bị ảnh hưởng bởi nhiễu. Trong những ứng dụng này, cáp 3+3 lõi là lựa chọn bắt buộc để đảm bảo an toàn và hiệu suất.
• Môi trường văn phòng hoặc ít nhiễu: Đối với các ứng dụng trong môi trường ít nhiễu hơn và không có thiết bị nhạy cảm cao, cáp 4 lõi có thể được cân nhắc, nhưng vẫn cần đảm bảo tuân thủ các quy định EMC cơ bản.

Tuân Thủ Tiêu Chuẩn EMC và Quy Định Địa Phương

Các tiêu chuẩn và quy định là yếu tố pháp lý và kỹ thuật bắt buộc:

• Tiêu chuẩn quốc tế: Nhiều tiêu chuẩn quốc tế như IEC 61800-3 (cho hệ thống truyền động điện) hoặc EN 55011 (cho thiết bị công nghiệp, khoa học và y tế) đặt ra các giới hạn nghiêm ngặt về phát xạ và khả năng miễn nhiễm nhiễu điện từ. Cáp 3+3 lõi thường dễ dàng giúp hệ thống đạt được các mức độ tuân thủ EMC cao nhất.
• Quy định địa phương: Tại Việt Nam, các quy định về an toàn điện và tương thích điện từ có thể được áp dụng tùy theo ngành và loại hình công trình. Mặc dù không có quy định cụ thể về cấu trúc cáp, việc đảm bảo hệ thống không gây nhiễu cho các thiết bị lân cận và hoạt động ổn định là trách nhiệm của nhà thầu và chủ đầu tư. Lựa chọn cáp 3+3 lõi là một cách chủ động để đảm bảo tuân thủ và tránh rủi ro pháp lý.
• Yêu cầu chứng nhận: Nếu dự án yêu cầu các chứng nhận về EMC, việc sử dụng cáp 3+3 lõi sẽ làm tăng khả năng hệ thống vượt qua các bài kiểm tra và đạt được chứng nhận cần thiết.

Ngân Sách và Mục Tiêu Đầu Tư

Cuối cùng, ngân sách và mục tiêu kinh doanh cũng đóng vai trò quan trọng:

• Ngân sách ban đầu: Nếu ngân sách cực kỳ hạn chế và các yếu tố khác (công suất, chiều dài, môi trường, EMC) không quá khắt khe, cáp 4 lõi có thể là lựa chọn duy nhất.
• Chi phí vòng đời (Total Cost of Ownership - TCO): Tuy nhiên, hãy luôn cân nhắc TCO. Một khoản đầu tư ban đầu cao hơn cho cáp 3+3 lõi có thể được bù đắp nhanh chóng bởi việc giảm chi phí bảo trì, kéo dài tuổi thọ thiết bị, giảm thời gian ngừng máy và tăng năng suất trong dài hạn. Nếu mục tiêu là độ tin cậy và hiệu quả hoạt động tối đa, cáp 3+3 lõi là lựa chọn ưu tiên.

Tổng hợp các tiêu chí trên, bạn sẽ có được cái nhìn toàn diện để đưa ra quyết định lựa chọn loại cáp 2YSLCYK-J phù hợp nhất cho hệ thống biến tần của mình, đảm bảo hiệu quả kỹ thuật và tối ưu hóa chi phí trong suốt vòng đời dự án.

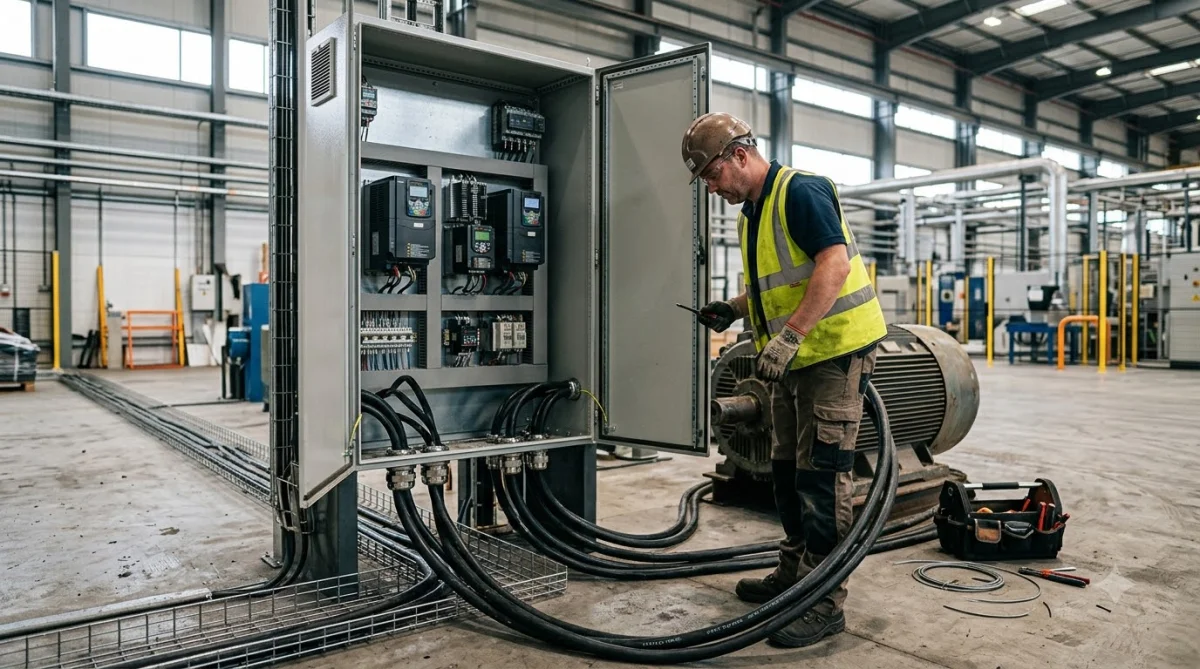

Hướng Dẫn Đấu Nối và Lắp Đặt Cáp Biến Tần Chuẩn EMC

Đấu Nối Tiếp Địa Đúng Cách – Yếu Tố Quyết Định

Đường dẫn tiếp địa hiệu quả là chìa khóa để kiểm soát nhiễu điện từ. Dòng điện nhiễu tần số cao luôn tìm đường dẫn có trở kháng thấp nhất để về đất. Nếu đường dẫn này không được tối ưu, nhiễu sẽ lan truyền ra môi trường hoặc quay trở lại gây hại cho hệ thống.

• Tiếp địa 360 độ cho lớp chắn: Đây là nguyên tắc quan trọng nhất. Lớp chắn của cáp biến tần phải được kết nối với điểm tiếp địa của biến tần và động cơ thông qua một kết nối có diện tích bề mặt tiếp xúc lớn, đảm bảo trở kháng thấp cho dòng điện tần số cao.
  • Sử dụng kẹp cáp EMC (EMC cable gland): Thay vì chỉ đấu nối một dây tiếp địa nhỏ từ lớp chắn, kẹp cáp EMC được thiết kế để tạo ra một kết nối 360 độ giữa lớp chắn cáp và vỏ kim loại của biến tần/động cơ. Điều này cung cấp một đường dẫn trở kháng thấp hiệu quả cho dòng nhiễu tần số cao, dẫn chúng về đất một cách nhanh chóng.
  • Kết nối tại cả hai đầu: Lớp chắn của cáp biến tần phải được tiếp địa ở cả hai đầu: tại biến tần và tại động cơ. Điều này tạo ra một vòng lặp tiếp địa có trở kháng thấp, tối đa hóa hiệu quả triệt tiêu nhiễu.
• Sử dụng dây tiếp địa kích thước phù hợp: Đối với các lõi tiếp địa riêng biệt (trong cáp 4 lõi hoặc 3+3 lõi), chúng cần được kết nối với điểm tiếp địa của biến tần và động cơ bằng dây dẫn có tiết diện phù hợp, đảm bảo khả năng dẫn dòng an toàn và hiệu quả, đặc biệt là các dòng sự cố.
• Đảm bảo bề mặt tiếp xúc sạch và chắc chắn: Các điểm kết nối tiếp địa phải được làm sạch khỏi sơn, gỉ sét và bụi bẩn để đảm bảo tiếp xúc kim loại-kim loại tốt. Các mối nối phải chắc chắn, không bị lỏng lẻo theo thời gian.
• Hạn chế chiều dài dây tiếp địa: Các dây tiếp địa riêng biệt nên càng ngắn càng tốt để giảm thiểu trở kháng cảm kháng ở tần số cao.

Thực hiện cách đấu nối tiếp địa cáp biến tần chuẩn EMC đúng kỹ thuật là yếu tố then chốt để khai thác tối đa khả năng chống nhiễu của cáp và bảo vệ toàn bộ hệ thống.

Nguyên Tắc Chung về Lắp Đặt Cáp

Ngoài việc đấu nối tiếp địa, các nguyên tắc lắp đặt chung sau đây cũng rất quan trọng để duy trì hiệu quả EMC:

• Phân tách cáp:
  • Cáp động lực và cáp tín hiệu: Không bao giờ đi chung cáp biến tần (cáp động lực) với cáp điều khiển, cáp tín hiệu hoặc cáp truyền thông trong cùng một ống dẫn hoặc khay cáp. Cáp biến tần phát ra nhiễu mạnh có thể gây ảnh hưởng nghiêm trọng đến các tín hiệu nhạy cảm.
  • Khoảng cách tối thiểu: Duy trì khoảng cách tối thiểu giữa cáp biến tần và các loại cáp khác (thường là 20-30 cm, tùy theo tiêu chuẩn và mức độ nhiễu). Nếu không thể tránh khỏi việc giao nhau, hãy đảm bảo chúng giao nhau ở góc 90 độ để giảm thiểu ghép nối cảm ứng.
• Đường dẫn cáp:
  • Đi thẳng và ngắn nhất có thể: Giảm thiểu chiều dài cáp và số lần uốn cong để giảm điện dung và cảm kháng của cáp, giúp giảm nhiễu.
  • Bán kính uốn cong phù hợp: Tuân thủ bán kính uốn cong tối thiểu mà nhà sản xuất cáp khuyến nghị để tránh làm hỏng cấu trúc cáp, đặc biệt là lớp chắn và cách điện.
• Sử dụng ống dẫn kim loại và máng cáp có tiếp địa:
  • Nếu sử dụng ống dẫn kim loại hoặc máng cáp kim loại, hãy đảm bảo chúng được tiếp địa tốt. Điều này tạo thêm một lớp bảo vệ chống nhiễu và giúp dẫn nhiễu về đất.
  • Tránh sử dụng ống dẫn nhựa cho cáp biến tần nếu có thể, vì chúng không cung cấp khả năng che chắn.
• Sử dụng đầu cốt và hộp nối chuẩn EMC: Tất cả các phụ kiện kết nối như đầu cốt, hộp nối phải được thiết kế để duy trì tính toàn vẹn của lớp chắn và đường dẫn tiếp địa, đảm bảo khả năng chống nhiễu không bị suy giảm tại các điểm nối.
• Kiểm tra và thử nghiệm: Sau khi lắp đặt, nên thực hiện các kiểm tra về tính liên tục của tiếp địa, điện trở cách điện và nếu có thể, kiểm tra mức độ nhiễu phát xạ để đảm bảo hệ thống hoạt động đúng chuẩn EMC.

Việc tuân thủ các hướng dẫn đấu nối và lắp đặt này không chỉ giúp tối ưu hóa hiệu quả của cáp biến tần mà còn góp phần vào sự an toàn, độ tin cậy và tuổi thọ của toàn bộ hệ thống truyền động.

Các Sai Lầm Phổ Biến Cần Tránh Khi Lựa Chọn và Lắp Đặt Cáp Biến Tần

• Bỏ qua tầm quan trọng của EMC: Đây là sai lầm phổ biến nhất. Nhiều người chỉ coi cáp biến tần như cáp động lực thông thường, không đánh giá đúng mức độ nhiễu điện từ mà biến tần tạo ra. Hậu quả là sử dụng cáp không có lớp chắn hoặc lớp chắn kém chất lượng, dẫn đến nhiễu lan truyền, ảnh hưởng đến các thiết bị khác và gây hỏng hóc động cơ.
• Chọn cáp không phù hợp với công suất/chiều dài:
  • Sử dụng cáp 4 lõi cho động cơ công suất lớn hoặc chiều dài cáp dài: Như đã phân tích, cáp 4 lõi không tối ưu cho các ứng dụng này, dễ gây ra dòng điện trục động cơ và sóng hài mạnh, làm giảm tuổi thọ động cơ và tăng rủi ro sự cố.
  • Chọn tiết diện cáp không đủ: Tiết diện cáp nhỏ hơn mức cần thiết có thể dẫn đến sụt áp, quá nhiệt cáp, và giảm hiệu suất truyền tải điện năng.
• Đấu nối tiếp địa không đúng kỹ thuật:
  • Không tiếp địa lớp chắn 360 độ: Chỉ đấu nối một sợi dây tiếp địa nhỏ từ lớp chắn cáp thay vì sử dụng kẹp cáp EMC chuyên dụng. Điều này làm tăng trở kháng của đường dẫn nhiễu, khiến lớp chắn trở nên kém hiệu quả.
  • Không tiếp địa cả hai đầu cáp: Bỏ qua việc tiếp địa lớp chắn tại một trong hai đầu (biến tần hoặc động cơ) sẽ làm giảm đáng kể khả năng triệt tiêu nhiễu.
  • Dây tiếp địa quá dài hoặc không sạch: Dây tiếp địa dài, mối nối lỏng lẻo hoặc bị ăn mòn sẽ làm tăng trở kháng, giảm hiệu quả của việc tiếp địa.
• Không phân tách cáp: Đi chung cáp biến tần với cáp điều khiển, cáp tín hiệu, hoặc cáp truyền thông trong cùng một ống dẫn hoặc khay cáp. Nhiễu từ cáp biến tần sẽ cảm ứng vào các cáp nhạy cảm này, gây ra lỗi tín hiệu, hỏng thiết bị điều khiển hoặc mất dữ liệu.
• Bỏ qua các phụ kiện chuẩn EMC: Không sử dụng các phụ kiện như kẹp cáp EMC, đầu cốt, hoặc hộp nối được thiết kế để duy trì tính toàn vẹn của lớp chắn và đường dẫn tiếp địa. Các phụ kiện kém chất lượng có thể tạo ra "lỗ hổng" trong lá chắn EMC.
• Không cân nhắc chi phí vòng đời: Chỉ tập trung vào chi phí mua cáp ban đầu mà bỏ qua các chi phí tiềm ẩn về bảo trì, sửa chữa, thay thế thiết bị hỏng hóc do nhiễu, và chi phí do thời gian ngừng máy. Việc tiết kiệm một khoản nhỏ ban đầu có thể dẫn đến thiệt hại lớn hơn nhiều về sau.
• Thiếu kiểm tra và thử nghiệm: Sau khi lắp đặt, không thực hiện các kiểm tra cần thiết về tính liên tục tiếp địa, điện trở cách điện,
