Trong kỷ nguyên công nghiệp 4.0, các nhà máy hiện đại đang ngày càng phụ thuộc vào hệ thống tự động hóa và truyền dẫn dữ liệu chính xác. Tuy nhiên, môi trường công nghiệp thường đầy rẫy các nguồn nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ động cơ, máy hàn, biến tần hay đường dây điện cao thế. Những nguồn nhiễu này có thể làm suy giảm chất lượng tín hiệu, gây ra lỗi dữ liệu, gián đoạn sản xuất, thậm chí là hỏng hóc thiết bị.

Để khắc phục thách thức này, cáp tín hiệu chống nhiễu đã trở thành một thành phần không thể thiếu, một giải pháp tối ưu đảm bảo sự ổn định và tin cậy cho mọi hệ thống điều khiển và truyền thông. Vậy cáp tín hiệu chống nhiễu là gì, cấu tạo và nguyên lý hoạt động của chúng ra sao, và làm thế nào để chọn được loại cáp phù hợp nhất cho môi trường nhà máy của bạn? Hãy cùng chúng tôi khám phá chi tiết về Cáp Tín Hiệu - Ứng Dụng trong bài viết này.

I. Tại Sao Môi Trường Nhà Máy Cần Cáp Tín Hiệu Chống Nhiễu?

Môi trường nhà máy công nghiệp là một trong những nơi khắc nghiệt nhất đối với hệ thống truyền dẫn tín hiệu. Sự hiện diện của vô số thiết bị điện, điện tử tạo ra một "biển" nhiễu điện từ không ngừng, đe dọa đến sự ổn định của toàn bộ hệ thống. Việc hiểu rõ tác động của nhiễu là bước đầu tiên để nhận ra tầm quan trọng của cáp tín hiệu chống nhiễu.

1. Tác động của nhiễu điện từ (EMI/RFI) trong công nghiệp

Nhiễu điện từ (Electromagnetic Interference - EMI) và nhiễu tần số vô tuyến (Radio Frequency Interference - RFI) phát sinh từ nhiều nguồn khác nhau trong nhà máy, bao gồm:

• Động cơ điện và máy phát: Tạo ra từ trường mạnh khi hoạt động.
• Biến tần, bộ chuyển đổi nguồn: Sản sinh nhiễu hài và nhiễu điện từ tần số cao.
• Thiết bị đóng cắt, relay: Gây ra các xung nhiễu đột ngột.
• Hệ thống hàn, lò nung: Phát ra bức xạ điện từ cường độ lớn.
• Đường dây điện cao áp: Gây cảm ứng điện từ lên các cáp lân cận.

Những nguồn nhiễu này không chỉ tồn tại riêng lẻ mà còn tương tác, chồng chéo lên nhau, tạo thành một môi trường "nhiễu cao" thách thức mọi loại cáp tín hiệu công nghiệp thông thường.

2. Hậu quả của nhiễu đối với hệ thống

Khi tín hiệu truyền dẫn bị nhiễu, những hậu quả có thể rất nghiêm trọng, ảnh hưởng trực tiếp đến hiệu quả sản xuất và an toàn:

• Giảm hiệu suất và sai số dữ liệu: Tín hiệu bị méo mó dẫn đến sai lệch thông tin từ cảm biến, bộ điều khiển, gây ra lỗi trong quá trình vận hành, hoặc thậm chí là truyền sai lệnh.
• Gián đoạn và dừng hệ thống: Nhiễu quá lớn có thể khiến hệ thống điều khiển PLC, SCADA bị treo, buộc phải dừng toàn bộ dây chuyền sản xuất, gây thiệt hại lớn về thời gian và chi phí.
• Hỏng hóc thiết bị: Các xung nhiễu đột ngôt có thể làm hỏng các linh kiện điện tử nhạy cảm, làm giảm tuổi thọ của thiết bị điều khiển.
• Nguy cơ an toàn: Trong một số ứng dụng quan trọng, sai sót tín hiệu có thể dẫn đến vận hành sai, gây nguy hiểm cho người lao động và tài sản.

Chính vì vậy, việc đầu tư vào cáp tín hiệu dùng trong môi trường nhiễu cao không chỉ là một lựa chọn mà còn là một yêu cầu bắt buộc để đảm bảo sự vận hành ổn định, an toàn và hiệu quả của nhà máy.

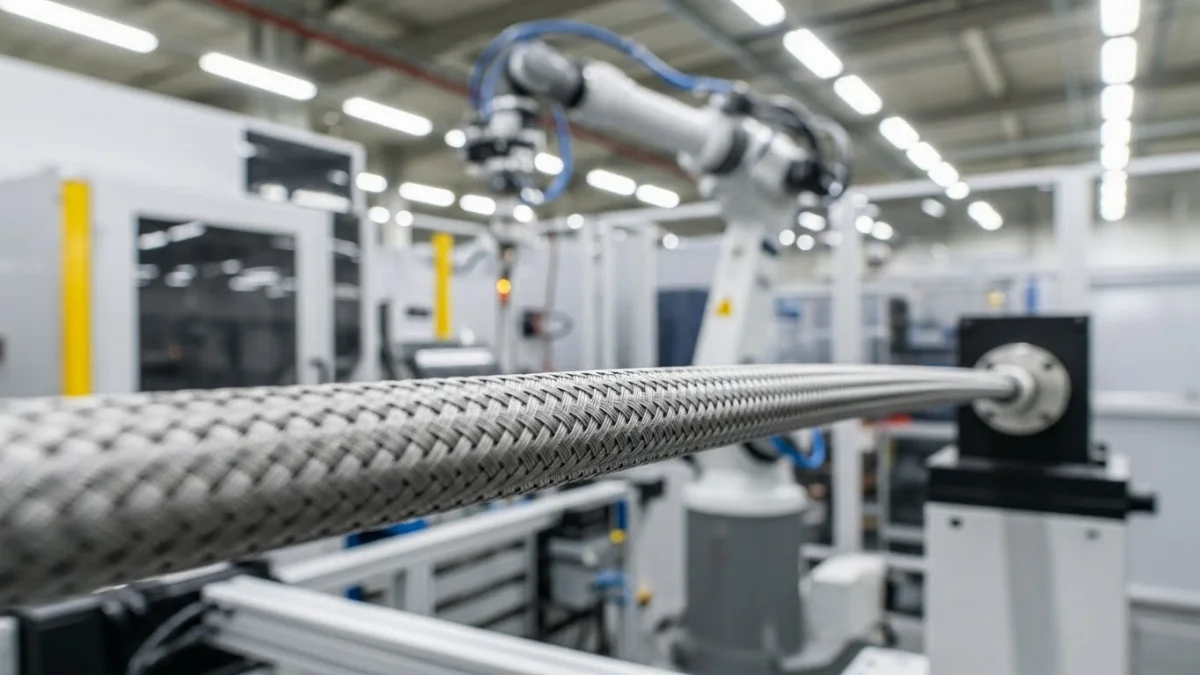

II. Cấu Tạo Và Nguyên Lý Hoạt Động Của Cáp Tín Hiệu Chống Nhiễu

Điều gì làm cho cáp tín hiệu chống nhiễu trở nên đặc biệt và hiệu quả trong việc chống lại các tác động từ môi trường? Đó chính là cấu tạo được thiết kế đặc biệt của chúng, kết hợp nhiều lớp bảo vệ để cô lập tín hiệu khỏi các nguồn gây nhiễu bên ngoài.

1. Các thành phần chính của cáp tín hiệu chống nhiễu

Mặc dù có nhiều biến thể, hầu hết cáp tín hiệu chống nhiễu đều có cấu trúc cơ bản bao gồm:

• Lõi dẫn (Conductor): Thường là dây đồng tinh khiết, có thể là đồng đặc hoặc đồng bện, được thiết kế để truyền dẫn tín hiệu điện. Số lượng lõi có thể đa dạng tùy theo yêu cầu ứng dụng, từ một cặp đến hàng chục cặp.
• Lớp cách điện (Insulation): Bao bọc từng lõi dẫn, giúp ngăn chặn sự rò rỉ điện và đảm bảo tín hiệu không bị thất thoát giữa các lõi. Vật liệu cách điện phổ biến là polyethylene (PE), polypropylene (PP), hoặc PVC.
• Lớp vỏ bọc chống nhiễu (Shield): Đây là trái tim của khả năng chống nhiễu. Lớp vỏ này có thể là:
  • Lá nhôm (Foil Shield): Một lớp lá nhôm mỏng được bọc quanh các lõi dẫn, cung cấp khả năng chống nhiễu điện từ tần số cao. Nó nhẹ và hiệu quả.
  • Lưới bện (Braided Shield): Các sợi đồng mạ thiếc hoặc đồng trần được bện lại thành một lớp lưới dày đặc. Lớp lưới này cung cấp khả năng chống nhiễu điện từ và tần số thấp tốt hơn, đồng thời tăng cường độ bền cơ học cho cáp.
  • Vỏ bọc kép (Combination Shield): Một số loại cáp chống nhiễu điện từ cao cấp sử dụng cả lá nhôm và lưới bện để đạt hiệu quả chống nhiễu tối đa trên dải tần rộng.
  • Cặp xoắn (Twisted Pair): Các lõi dẫn được xoắn lại với nhau theo một bước xoắn nhất định. Đây là kỹ thuật chống nhiễu hiệu quả, đặc biệt là với nhiễu xuyên âm (crosstalk) và nhiễu cảm ứng từ.
• Dây tiếp địa (Drain Wire): Thường đi kèm với lớp lá nhôm hoặc lưới bện, dùng để nối đất cho lớp vỏ chống nhiễu, giúp dẫn các dòng nhiễu xuống đất an toàn.
• Vỏ bảo vệ bên ngoài (Outer Jacket): Lớp vỏ ngoài cùng, thường làm từ PVC, PE, PUR hoặc các vật liệu đặc biệt khác, bảo vệ cáp khỏi các tác động cơ học, hóa chất, độ ẩm và nhiệt độ trong môi trường công nghiệp.

2. Nguyên lý chống nhiễu của cáp

Khả năng chống nhiễu của cáp đến từ hai cơ chế chính:

• Chống nhiễu điện từ (Shielding): Lớp vỏ bọc (lá nhôm, lưới bện) hoạt động như một "lồng Faraday" thu nhỏ. Khi có nhiễu điện từ từ bên ngoài tác động lên cáp, lớp vỏ này sẽ hấp thụ hoặc phản xạ năng lượng nhiễu, ngăn không cho chúng xâm nhập vào lõi dẫn tín hiệu. Đồng thời, nó cũng ngăn chặn tín hiệu bên trong cáp phát ra ngoài, giảm nhiễu xuyên âm giữa các cáp gần kề. Dây tiếp địa đóng vai trò quan trọng trong việc dẫn các dòng nhiễu đã bị hấp thụ xuống đất.
• Chống nhiễu cảm ứng (Twisted Pair): Kỹ thuật xoắn cặp dây dẫn giúp triệt tiêu nhiễu cảm ứng. Khi hai dây của một cặp được xoắn lại, bất kỳ nhiễu từ trường nào đi qua chúng sẽ gây ra dòng điện cảm ứng theo hướng ngược nhau trong mỗi dây. Do đó, tại đầu nhận, các nhiễu này sẽ tự động triệt tiêu lẫn nhau, chỉ để lại tín hiệu gốc. Đây là lý do tại sao cáp tín hiệu vặn xoắn rất hiệu quả trong việc truyền dẫn dữ liệu.

Sự kết hợp của các lớp bảo vệ và kỹ thuật xoắn cặp biến cáp tín hiệu chống nhiễu thành một lá chắn vững chắc, giúp tín hiệu truyền đi luôn được bảo toàn, kể cả trong những môi trường nhiễu cao nhất.

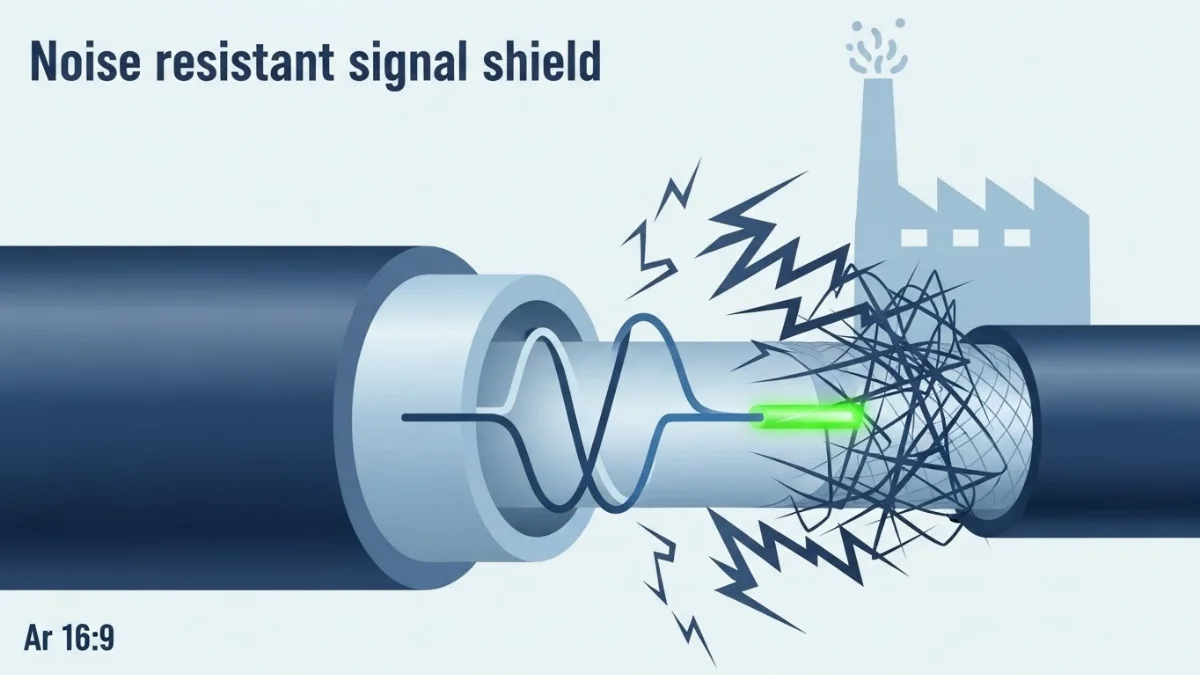

III. Các Loại Cáp Tín Hiệu Chống Nhiễu Phổ Biến Trong Công Nghiệp

Thị trường hiện nay có đa dạng các loại cáp tín hiệu công nghiệp được thiết kế đặc biệt để chống nhiễu, mỗi loại phù hợp với những ứng dụng và mức độ nhiễu khác nhau. Việc hiểu rõ từng loại sẽ giúp bạn có cái nhìn toàn diện để đưa ra lựa chọn phù hợp.

1. Cáp tín hiệu vặn xoắn (Twisted Pair Cable)

Đây là loại cáp rất phổ biến, được sử dụng rộng rãi trong truyền thông dữ liệu và hệ thống điều khiển. Các cặp dây dẫn được xoắn lại với nhau nhằm mục đích giảm nhiễu xuyên âm và nhiễu điện từ từ bên ngoài. Có hai loại chính:

• Unshielded Twisted Pair (UTP): Cáp xoắn đôi không chống nhiễu. Loại này không có lớp vỏ bọc chắn bên ngoài các cặp xoắn, chủ yếu dựa vào hiệu ứng triệt tiêu nhiễu của cặp xoắn. Thường dùng trong môi trường nhiễu thấp đến trung bình.
• Shielded Twisted Pair (STP) hoặc Foiled Twisted Pair (FTP): Cáp xoắn đôi có chống nhiễu. Ngoài việc các cặp dây được xoắn, toàn bộ hoặc từng cặp dây còn được bọc một lớp lá nhôm hoặc lưới bện. Điều này giúp tăng cường khả năng chống nhiễu đáng kể, đặc biệt hiệu quả cho cáp tín hiệu dùng trong môi trường nhiễu cao.

2. Cáp tín hiệu c&ó; lưới chống nhiễu (Shielded Cable)

Đây là thuật ngữ chung cho các loại cáp được trang bị lớp vỏ bọc kim loại để chống lại nhiễu điện từ. Lớp vỏ này c&ó; thể là:

• Lá nhôm (Foil Shield): Hiệu quả trong việc chống nhiễu tần số cao, tạo ra một lớp chắn điện từ liên tục.
• Lưới bện (Braided Shield): Cung cấp khả năng chống nhiễu tần số thấp tốt hơn và tăng cường độ bền cơ học. Lưới bện cũng linh hoạt hơn lá nhôm.
• Kết hợp lá nhôm và lưới bện (Overall Foil & Braid Shield): Mang lại khả năng chống nhiễu toàn diện trên một dải tần số rộng, thường thấy trong các ứng dụng yêu cầu cực cao về độ tin cậy.

Những loại cáp này rất phù hợp làm cáp chống nhiễu nhà máy, bảo vệ tín hiệu khỏi các nguồn gây nhiễu mạnh.

3. Cáp RS485 chống nhiễu

Chuẩn truyền thông RS485 là một chuẩn công nghiệp phổ biến cho việc truyền dữ liệu đường dài trong môi trường nhiễu. Cáp RS485 chống nhiễu được thiết kế đặc biệt để đáp ứng yêu cầu của chuẩn này, thường là loại cáp xoắn đôi c&ó; màn chắn (STP/FTP). Chúng đảm bảo truyền dẫn dữ liệu ổn định và không bị lỗi trong các hệ thống tự động hóa, SCADA, và điều khiển phân tán.

4. Cáp điều khiển chống nhiễu

Cáp điều khiển chống nhiễu là một phân khúc quan trọng khác. Chúng được sử dụng để truyền tín hiệu điều khiển từ bộ điều khiển đến các thiết bị chấp hành (như van, động cơ, cảm biến) và ngược lại. Khác với cáp dữ liệu thuần túy, cáp điều khiển thường phải chịu tải điện áp và dòng điện cao hơn, đồng thời cần duy trì độ chính xác của tín hiệu trong môi trường nhiễu nặng. Do đó, chúng thường có cấu tạo chắc chắn, nhiều lớp chống nhiễu và vỏ bọc bền bỉ để chịu được điều kiện khắc nghiệt của nhà máy.

IV. Tiêu Chuẩn Và Thông Số Kỹ Thuật Quan Trọng Của Cáp Tín Hiệu Chống Nhiễu

Để đảm bảo hiệu suất và độ tin cậy của cáp tín hiệu chống nhiễu trong môi trường công nghiệp, việc tuân thủ các tiêu chuẩn và hiểu rõ các thông số kỹ thuật là cực kỳ quan trọng. Đây là cơ sở để đánh giá chất lượng và lựa chọn sản phẩm phù hợp.

1. Tiêu chuẩn cáp tín hiệu chống nhiễu công nghiệp

Các tiêu chuẩn quốc tế và khu vực đóng vai trò hướng dẫn trong thiết kế, sản xuất và thử nghiệm cáp chống nhiễu:

• IEC (International Electrotechnical Commission): Bộ tiêu chuẩn quốc tế về các công nghệ điện, điện tử và liên quan. Nhiều tiêu chuẩn IEC áp dụng cho cáp điện và cáp tín hiệu, bao gồm cả các yêu cầu về khả năng chống cháy, không halogen và chống nhiễu.
• TIA/EIA (Telecommunications Industry Association/Electronic Industries Alliance): Các tiêu chuẩn này chủ yếu tập trung vào cáp mạng và truyền thông (ví dụ, TIA/EIA-568 cho cáp xoắn đôi), nhưng các nguyên lý chống nhiễu cũng được áp dụng rộng rãi.
• ISO (International Organization for Standardization): Mặc dù không trực tiếp quy định về cáp, các tiêu chuẩn về hệ thống quản lý chất lượng (ISO 9001) hay môi trường (ISO 14001) gián tiếp ảnh hưởng đến quá trình sản xuất cáp chất lượng cao.
• Tiêu chuẩn khu vực/quốc gia: Ví dụ như VDE (Đức), UL (Mỹ), BS (Anh), JIS (Nhật Bản) cung cấp các yêu cầu cụ thể hơn cho từng thị trường, bao gồm các thử nghiệm về hiệu suất chống nhiễu, độ bền cơ học và an toàn cháy nổ.

Việc lựa chọn cáp đạt các tiêu chuẩn cáp tín hiệu chống nhiễu công nghiệp uy tín sẽ đảm bảo sản phẩm đã được kiểm định về chất lượng và hiệu quả.

2. Các thông số kỹ thuật quan trọng

Khi đánh giá một loại cáp tín hiệu chống nhiễu, cần chú ý đến các thông số sau:

• Tiết diện lõi dẫn (AWG/mm²): Ảnh hưởng đến khả năng tải dòng và suy hao tín hiệu. Tiết diện lớn hơn thường có điện trở thấp hơn.
• Điện trở (Resistance): Kháng cự của dây dẫn với dòng điện. Điện trở thấp hơn giúp giảm suy hao tín hiệu.
• Điện dung (Capacitance): Khả năng lưu trữ điện tích của cáp. Điện dung cao có thể làm méo mó tín hiệu tần số cao.
• Độ tự cảm (Inductance): Khả năng sinh ra điện áp ngược khi dòng điện thay đổi. Ảnh hưởng đến đáp ứng tần số của cáp.
• Trở kháng đặc tính (Characteristic Impedance): Rất quan trọng trong truyền dẫn dữ liệu tốc độ cao (ví dụ, 120 Ohm cho RS485, 100 Ohm cho Ethernet). Trở kháng phải phù hợp với thiết bị để tránh phản xạ tín hiệu.
• Suy hao (Attenuation): Mức độ giảm cường độ tín hiệu trên một đơn vị chiều dài. Cáp chất lượng cao c&ó; suy hao thấp.
• Khả năng chịu nhiệt độ: Phạm vi nhiệt độ mà cáp có thể hoạt động ổn định. Quan trọng trong môi trường nhà máy c&ó; nhiệt độ biến động.
• Khả năng chống cháy và không halogen: Các yêu cầu an toàn quan trọng, đặc biệt trong các khu vực công cộng hoặc nhạy cảm.
• Hiệu quả che chắn (Shielding Effectiveness): Đo lường khả năng của lớp vỏ bọc trong việc giảm thiểu nhiễu. Được đo bằng decibel (dB).

Việc kiểm tra kỹ các thông số này sẽ giúp bạn chọn được cáp tín hiệu c&ó; lưới chống nhiễu hoặc các loại cáp chống nhiễu khác phù hợp nhất với yêu cầu kỹ thuật của dự án.

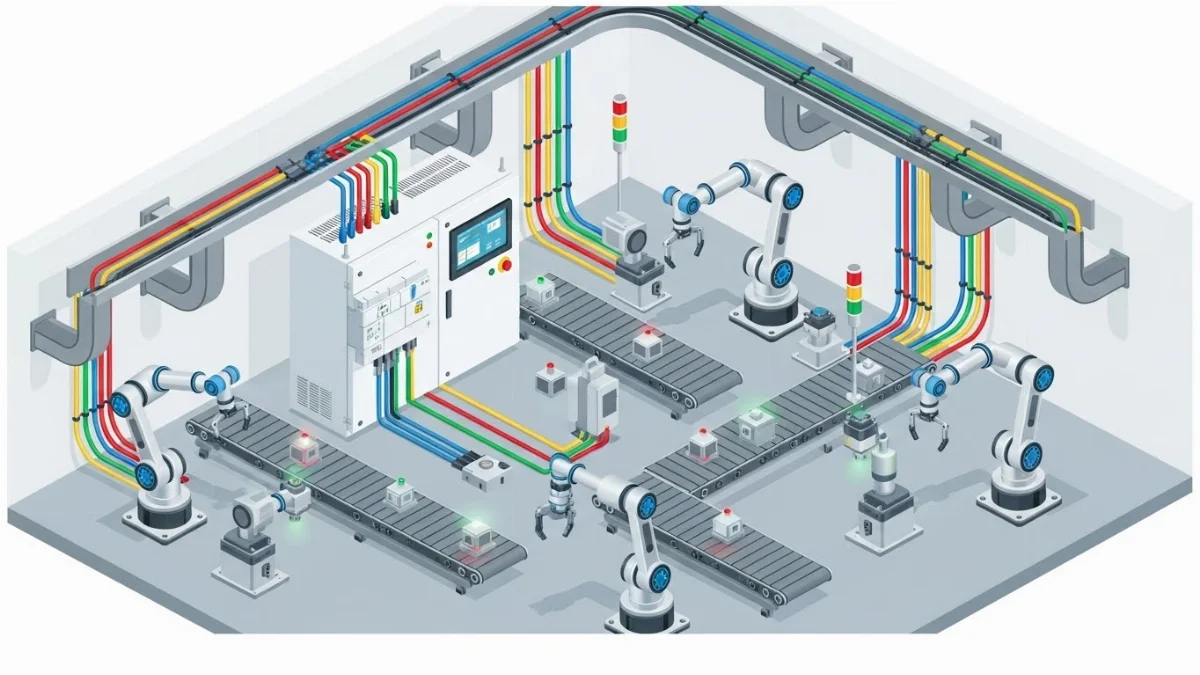

V. Cách Chọn Cáp Tín Hiệu Chống Nhiễu Phù Hợp Cho Nhà Máy

Lựa chọn cáp tín hiệu chống nhiễu không phải là một quyết định đơn giản. Nó đòi hỏi sự cân nhắc kỹ lưỡng dựa trên đặc điểm môi trường, yêu cầu hệ thống và ngân sách. Dưới đây là những yếu tố then chốt giúp bạn đưa ra quyết định tối ưu khi lựa chọn cách chọn cáp tín hiệu chống nhiễu cho nhà máy.

1. Đánh giá môi trường nhiễu và nguồn nhiễu

Trước hết, bạn cần xác định mức độ và loại nhiễu có trong môi trường lắp đặt:

• Nguồn nhiễu: Liệu c&ó; động cơ lớn, biến tần, máy hàn, hệ thống cao áp nào gần tuyến cáp không?
• Cường độ nhiễu: Mức độ nhiễu là thấp, trung bình hay cao? Điều này sẽ quyết định loại vỏ bọc chống nhiễu cần thiết (lá nhôm, lưới bện, hay kết hợp cả hai).
• Loại nhiễu: Nhiễu điện từ (EMI) hay nhiễu tần số vô tuyến (RFI)? Nhiễu tần số cao hay thấp? Lá nhôm hiệu quả hơn với tần số cao, trong khi lưới bện tốt hơn với tần số thấp.

Môi trường càng khắc nghiệt, yêu cầu về khả năng chống nhiễu của cáp càng phải cao.

2. Yêu cầu về băng thông và khoảng cách truyền

• Băng thông: Tín hiệu truyền tải cần tốc độ bao nhiêu? (Ví dụ: tín hiệu analog chậm, tín hiệu Ethernet tốc độ cao). Các ứng dụng yêu cầu băng thông lớn sẽ cần cáp có chất lượng cao hơn, suy hao thấp và trở kháng phù hợp.
• Khoảng cách: Khoảng cách truyền càng xa, tín hiệu càng dễ bị suy hao và ảnh hưởng bởi nhiễu. Đối với đường truyền dài, nên ưu tiên cáp có tiết diện lớn hơn, khả năng chống nhiễu mạnh mẽ và độ suy hao thấp. Cáp tín hiệu dùng trong môi trường nhiễu cao và khoảng cách xa thường là loại STP hoặc cáp nhiều lớp chống nhiễu.

3. Loại tín hiệu truyền dẫn

• Tín hiệu analog: Các tín hiệu từ cảm biến áp suất, nhiệt độ thường là analog. Chúng rất nhạy cảm với nhiễu vì sự thay đổi nhỏ về điện áp có thể dẫn đến sai số lớn. Cáp chống nhiễu là cần thiết để duy trì độ chính xác.
• Tín hiệu digital: Mặc dù tín hiệu digital có khả năng chống nhiễu tốt hơn một chút, nhiễu vẫn có thể gây ra lỗi bit, làm hỏng dữ liệu hoặc làm gián đoạn truyền thông. Cáp RS485 chống nhiễu là ví dụ điển hình cho việc bảo vệ tín hiệu digital trong công nghiệp.
• Tín hiệu điều khiển: Dùng để gửi lệnh từ PLC đến động cơ, van. Độ tin cậy là tối quan trọng để đảm bảo hoạt động chính xác của máy móc.

4. Yêu cầu về độ bền cơ học và hóa chất

Môi trường nhà máy không chỉ có nhiễu mà còn có thể có dầu mỡ, hóa chất ăn mòn, độ ẩm cao, bụi bẩn, va đập cơ học. Do đó, vỏ bọc bên ngoài của cáp cần phải bền bỉ, chịu được các điều kiện này. Các vật liệu như PUR, PE, hoặc PVC chất lượng cao thường được sử dụng.

5. So sánh báo giá cáp tín hiệu chống nhiễu

Sau khi đã xác định các yêu cầu kỹ thuật, bạn nên tìm kiếm các nhà cung cấp uy tín và so sánh báo giá cáp tín hiệu chống nhiễu. Lưu ý rằng giá cả thường đi đôi với chất lượng. Đừng chỉ tập trung vào mức giá thấp nhất mà bỏ qua các yếu tố về tiêu chuẩn, vật liệu và khả năng chống nhiễu thực tế. Một khoản đầu tư ban đầu vào cáp chất lượng có thể tiết kiệm rất nhiều chi phí sửa chữa và gián đoạn sản xuất trong tương lai.

VI. Lợi Ích Của Việc Sử Dụng Cáp Tín Hiệu Chống Nhiễu Trong Nhà Máy

Việc đầu tư vào cáp tín hiệu chống nhiễu mang lại nhiều lợi ích chiến lược và vận hành đáng kể cho mọi nhà máy, từ việc cải thiện hiệu suất đến nâng cao an toàn và tối ưu hóa chi phí dài hạn.

1. Đảm bảo độ tin cậy và chính xác của dữ liệu

Đây là lợi ích cơ bản và quan trọng nhất. Cáp chống nhiễu giúp bảo vệ tín hiệu khỏi bị biến dạng, méo mó bởi nhiễu điện từ. Điều này đảm bảo rằng các dữ liệu từ cảm biến, tín hiệu điều khiển từ PLC và thông tin truyền thông đều được truyền tải một cách trung thực và chính xác. Từ đó, các quyết định điều khiển trở nên đáng tin cậy hơn, giảm thiểu sai sót trong quy trình sản xuất.

2. Tăng cường hiệu suất và năng suất sản xuất

Khi hệ thống truyền dẫn tín hiệu ổn định, các thiết bị hoạt động trơn tru hơn, giảm thiểu thời gian xử lý lỗi hoặc khởi động lại hệ thống. Điều này trực tiếp góp phần vào việc tăng cường hiệu suất tổng thể của dây chuyền sản xuất, tối đa hóa năng suất và giảm lãng phí tài nguyên.

3. Giảm thiểu thời gian ngừng hoạt động (Downtime)

Sự cố do nhiễu gây ra thường dẫn đến việc phải dừng hệ thống để kiểm tra và khắc phục. Với cáp chống nhiễu nhà máy, nguy cơ này được giảm thiểu đáng kể, giúp duy trì hoạt động liên tục của sản xuất. Mỗi giờ tiết kiệm được từ việc tránh downtime đều có thể quy đổi thành lợi nhuận đáng kể cho doanh nghiệp.

4. Kéo dài tuổi thọ thiết bị

Nhiễu điện từ không chỉ gây lỗi dữ liệu mà còn có thể tác động vật lý lên các linh kiện điện tử nhạy cảm, làm chúng hoạt động sai hoặc hỏng hóc sớm. Bằng cách loại bỏ hoặc giảm thiểu nhiễu, cáp chống nhiễu giúp bảo vệ các thiết bị điều khiển và truyền thông, kéo dài tuổi thọ hoạt động của chúng và giảm chi phí bảo trì, thay thế.

5. Nâng cao an toàn vận hành

Trong các ứng dụng công nghiệp, đặc biệt là những nơi c&ó; quy trình phức tạp hoặc tiềm ẩn nguy hiểm, việc truyền dẫn tín hiệu không chính xác c&ó; thể dẫn đến các tình huống mất an toàn. Cáp điều khiển chống nhiễu đảm bảo rằng các lệnh khẩn cấp, tín hiệu an toàn và phản hồi từ các cảm biến bảo vệ luôn được truyền tải đúng lúc, chính xác, từ đó nâng cao mức độ an toàn cho người lao động và toàn bộ cơ sở vật chất.

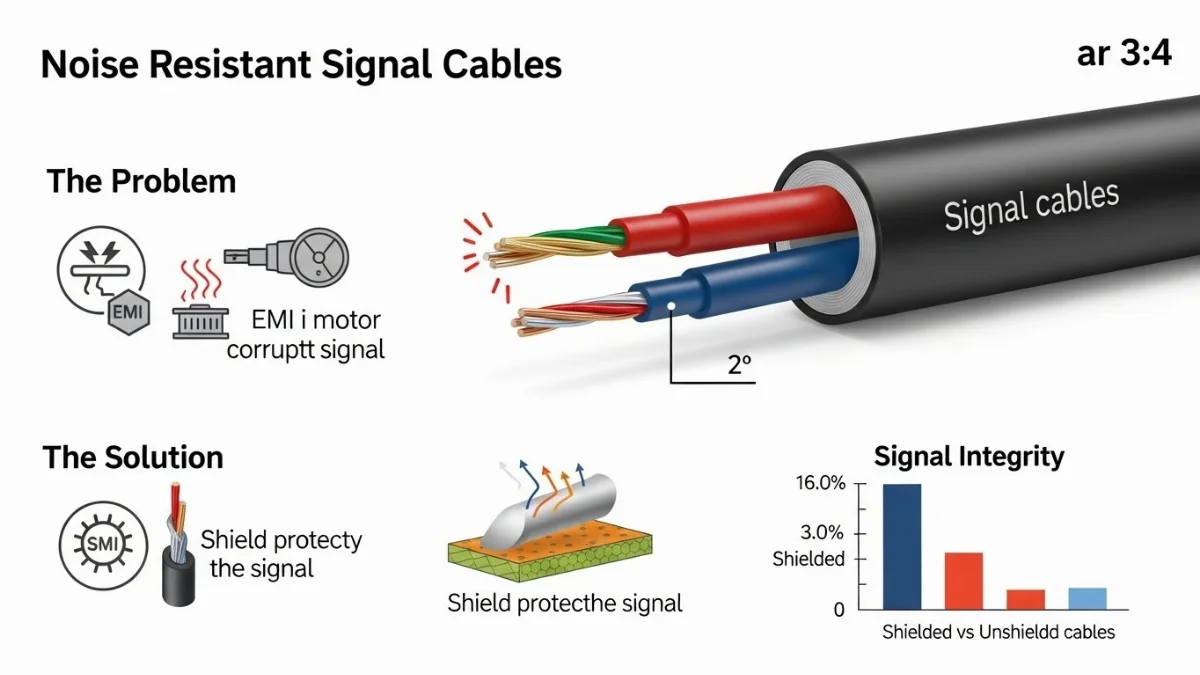

VII. Giải Pháp Chống Nhiễu Toàn Diện Ngoài Cáp Tín Hiệu

Mặc dù cáp tín hiệu chống nhiễu là một thành phần cốt lõi, việc chống nhiễu hiệu quả trong môi trường nhà máy đòi hỏi một phương pháp tiếp cận toàn diện, kết hợp nhiều giải pháp khác nhau. Cáp là lá chắn đầu tiên, nhưng cần có thêm các "tuyến phòng thủ" khác để tạo nên một hệ thống miễn nhiễm hoàn chỉnh.

1. Tiếp địa (Grounding) đúng cách

Một hệ thống tiếp địa được thiết kế và lắp đặt chuẩn xác là vô cùng quan trọng. Tiếp địa tốt giúp loại bỏ các dòng điện nhiễu xuống đất một cách an toàn, ngăn chúng gây ảnh hưởng đến hệ thống tín hiệu. Các lớp vỏ chống nhiễu của cáp cũng cần được tiếp địa đúng cách ở một hoặc cả hai đầu (tùy thuộc vào loại cáp và ứng dụng cụ thể) để phát huy tối đa hiệu quả.

2. Đi dây tách biệt và quản lý cáp

Nguyên tắc cơ bản là tách biệt các loại cáp khác nhau để giảm thiểu nhiễu xuyên âm và nhiễu cảm ứng:

• Tách biệt cáp nguồn và cáp tín hiệu: Không nên đi chung các đường cáp cấp nguồn (điện áp cao, dòng điện lớn) với cáp tín hiệu (điện áp thấp, dòng điện nhỏ) trong cùng một máng cáp hoặc gần nhau. Giữ khoảng cách tối thiểu giữa chúng.
• Đi dây theo nhóm: Các cáp c&ó; chức năng tương tự hoặc mang cùng loại tín hiệu nên được nhóm lại.
• Sử dụng máng cáp c&ó; vách ngăn: Các máng cáp kim loại c&ó; vách ngăn hoặc thang cáp cung cấp thêm lớp che chắn vật lý và giúp duy trì khoảng cách giữa các loại cáp.

3. Sử dụng bộ lọc nhiễu và thiết bị bảo vệ

Trong một số trường hợp, ngay cả cáp chống nhiễu cũng cần sự hỗ trợ từ các thiết bị bổ sung:

• Bộ lọc EMI/RFI: Lắp đặt bộ lọc tại nguồn phát nhiễu (ví dụ: biến tần) hoặc tại điểm tiếp nhận tín hiệu để loại bỏ các thành phần nhiễu trước khi chúng đi vào thiết bị.
• Bộ cách ly quang (Optical Isolators): cô Sử dụng để cách ly điện giữa các phần khác nhau của hệ thống, ngăn chặn nhiễu truyền qua đường điện.
• Ferrite Bead/Core: Lõi ferrite c&ó; thể được kẹp quanh cáp để hấp thụ năng lượng nhiễu tần số cao, chuyển hóa chúng thành nhiệt và triệt tiêu.
• Thiết bị chống sét lan truyền (SPD): Bảo vệ hệ thống khỏi các xung điện áp đột biến do sét đánh hoặc chuyển mạch lớn.

4. Bọc che chắn cho thiết bị (Shielding Enclosures)

Các tủ điện, vỏ thiết bị làm bằng kim loại hoặc c&ó; lớp phủ dẫn điện c&ó; thể hoạt động như một lớp che chắn bổ sung, ngăn chặn nhiễu xâm nhập hoặc thoát ra khỏi thiết bị. Đảm bảo các tủ này được tiếp địa đúng cách và các khe hở được bịt kín bằng vật liệu dẫn điện.

Bằng cách kết hợp giải pháp chống nhiễu cho cáp tín hiệu trong nhà máy với các biện pháp trên, bạn sẽ xây dựng được một hệ thống truyền dẫn tín hiệu không chỉ ổn định mà còn cực kỳ bền bỉ và an toàn trong mọi điều kiện vận hành.

Kết Luận

Trong bối cảnh công nghiệp hóa hiện đại, nơi mà độ chính xác và tin cậy của dữ liệu là yếu tố then chốt cho mọi hoạt động sản xuất, vai trò của cáp tín hiệu chống nhiễu trở nên vô cùng quan trọng. Chúng không chỉ đơn thuần là những sợi dây dẫn mà là huyết mạch đảm bảo sự liên tục và ổn định của hệ thống điều khiển và truyền thông trong môi trường nhà máy đầy thách thức.

Từ việc giảm thiểu sai số dữ liệu, nâng cao hiệu suất sản xuất, đến việc kéo dài tuổi thọ thiết bị và đảm bảo an toàn vận hành, những lợi ích mà cáp chống nhiễu mang lại là không thể phủ nhận. Việc hiểu rõ cấu tạo, các loại phổ biến, tiêu chuẩn kỹ thuật, và đặc biệt là cách chọn cáp tín hiệu chống nhiễu cho nhà máy một cách khoa học sẽ giúp doanh nghiệp đưa ra quyết định đầu tư đúng đắn.

Hãy xem xét kỹ lưỡng môi trường vận hành, yêu cầu về tín hiệu, và các yếu tố bền vững khi lựa chọn cáp. Đừng ngần ngại đầu tư vào các loại cáp tín hiệu c&ó; lưới chống nhiễu, cáp điều khiển chống nhiễu, hoặc cáp RS485 chống nhiễu chất lượng cao từ các nhà cung cấp uy tín. Một giải pháp cáp chống nhiễu tối ưu sẽ là nền tảng vững chắc cho một hệ thống nhà máy hoạt động hiệu quả, an toàn và bền vững trong dài hạn, góp phần vào sự thành công chung của doanh nghiệp bạn.
