Trong thế giới hiện đại, các tòa nhà không chỉ là những khối bê tông mà còn là những tổ hợp công nghệ phức tạp. Để vận hành trơn tru và đảm bảo an toàn tối đa, vai trò của các hệ thống điều khiển tự động (BMS), báo cháy và báo trộm là vô cùng thiết yếu. Xương sống của những hệ thống này chính là cáp tín hiệu cho tòa nhà – thành phần truyền tải mọi thông tin quan trọng. Việc lựa chọn đúng loại cáp tín hiệu với tiêu chuẩn phù hợp không chỉ đảm bảo hiệu suất hoạt động ổn định mà còn nâng cao an toàn cho toàn bộ công trình, đồng thời tối ưu hóa chi phí vận hành và bảo trì lâu dài. Bài viết này sẽ đi sâu vào các tiêu chí quan trọng khi chọn cáp tín hiệu cho hệ thống BMS, báo cháy và báo trộm, giúp bạn có cái nhìn toàn diện nhất.

Tại Sao Cáp Tín Hiệu Lại Quan Trọng Trong Tòa Nhà Hiện Đại?

Trong một tòa nhà thông minh, nơi mọi thiết bị từ đèn chiếu sáng, hệ thống điều hòa không khí đến camera an ninh, cảm biến báo cháy đều được kết nối và điều khiển tập trung, Cáp Tín Hiệu - Ứng Dụng đóng vai trò như mạng lưới thần kinh. Chúng là cầu nối truyền tải dữ liệu, lệnh điều khiển và trạng thái hoạt động giữa các cảm biến, bộ điều khiển và trung tâm quản lý. Một hệ thống cáp tín hiệu kém chất lượng hoặc không phù hợp có thể dẫn đến nhiều vấn đề nghiêm trọng như:

• Gián đoạn hoạt động: Tín hiệu bị nhiễu, mất mát làm gián đoạn việc điều khiển các hệ thống quan trọng như HVAC, chiếu sáng, thang máy.
• Nguy cơ an toàn: Đối với hệ thống báo cháy, báo trộm, sự cố cáp tín hiệu có thể khiến việc phát hiện và phản ứng trước các tình huống khẩn cấp bị chậm trễ, gây hậu quả khó lường.
• Tăng chi phí bảo trì: Cáp không đạt chuẩn dễ bị hỏng hóc, phải thay thế thường xuyên, làm tăng chi phí và thời gian bảo trì.
• Ảnh hưởng hiệu suất: Tín hiệu không ổn định có thể làm giảm hiệu suất tổng thể của các thiết bị, tiêu tốn năng lượng nhiều hơn và giảm tuổi thọ thiết bị.

Đặc biệt, trong các hệ thống ELV (Extra Low Voltage) như BMS, báo cháy, báo trộm, camera giám sát, kiểm soát ra vào, cáp tín hiệu không chỉ truyền dữ liệu mà còn cần đáp ứng các yêu cầu khắt khe về độ tin cậy, khả năng chống nhiễu và đôi khi là cả khả năng chống cháy để đảm bảo an toàn tuyệt đối.

Các Loại Cáp Tín Hiệu Phổ Biến Dùng Cho Tòa Nhà

Để đáp ứng nhu cầu đa dạng của các hệ thống trong tòa nhà, thị trường hiện có nhiều loại cáp tín hiệu cho tòa nhà khác nhau. Việc hiểu rõ từng loại sẽ giúp bạn đưa ra lựa chọn phù hợp nhất:

Cáp Điều Khiển Tín Hiệu (Control Cable)

Cáp điều khiển tín hiệu thường được sử dụng để truyền tín hiệu điều khiển và đo lường trong các mạch công nghiệp, hệ thống tự động hóa. Chúng có thể có nhiều lõi, được bọc giáp hoặc không, tùy thuộc vào môi trường lắp đặt và yêu cầu chống nhiễu. Cấu tạo của chúng thường bao gồm ruột dẫn bằng đồng, lớp cách điện PVC hoặc PE, và vỏ bọc ngoài.

Cáp Tín Hiệu Chống Nhiễu (Shielded Signal Cable)

Trong môi trường có nhiều thiết bị điện tử, nhiễu điện từ (EMI) là một vấn đề lớn. Cáp Tín Hiệu Chống Nhiễu được thiết kế đặc biệt với lớp màn chắn (shielding) bằng lá nhôm hoặc lưới đồng bện để bảo vệ tín hiệu bên trong khỏi các yếu tố gây nhiễu từ bên ngoài. Đây là loại cáp lý tưởng cho các ứng dụng yêu cầu độ chính xác cao như hệ thống BMS, truyền dữ liệu nhạy cảm.

Cáp Đa Lõi (Multi-Core Cable)

Loại cáp này chứa nhiều lõi dẫn điện riêng biệt trong cùng một vỏ bọc, giúp tiết kiệm không gian và đơn giản hóa việc lắp đặt. Chúng rất phổ biến trong các hệ thống điện nhẹ và tín hiệu tổng thể.

Cáp Chống Cháy (Fire Resistant Cable)

Được thiết kế đặc biệt để duy trì khả năng hoạt động trong điều kiện hỏa hoạn, loại cáp này có lớp cách điện và vỏ bọc chịu nhiệt cao, không phát sinh khói độc. Đây là thành phần không thể thiếu trong các hệ thống báo cháy và chữa cháy.

Tiêu Chuẩn & Lựa Chọn Cáp Tín Hiệu Cho Hệ Thống BMS

Hệ thống Quản lý Tòa nhà (BMS - Building Management System) là một hệ thống kiểm soát tập trung, tự động hóa các chức năng của tòa nhà như HVAC (Hệ thống sưởi, thông gió, điều hòa không khí), chiếu sáng, an ninh. Để BMS hoạt động hiệu quả, việc lựa chọn cáp tín hiệu BMS là cực kỳ quan trọng.

Cáp Tín Hiệu Dùng Cho Hệ Thống BMS Là Gì?

Cáp tín hiệu dùng cho hệ thống BMS thường là các loại cáp truyền thông dữ liệu có khả năng chống nhiễu tốt. Chúng chịu trách nhiệm truyền tải tín hiệu từ các cảm biến (nhiệt độ, độ ẩm, áp suất, lưu lượng) về bộ điều khiển trung tâm và từ bộ điều khiển đến các thiết bị chấp hành (van, quạt, bơm). Vì vậy, độ ổn định và chính xác của tín hiệu là yếu tố then chốt.

Tiêu Chí Lựa Chọn:

• Chống nhiễu: Đây là yếu tố hàng đầu. Hệ thống BMS thường hoạt động gần các nguồn gây nhiễu điện từ (máy móc, tủ điện), nên cáp tín hiệu chống nhiễu là lựa chọn tối ưu. Cáp có lớp vỏ bọc bằng lá nhôm hoặc lưới đồng bện sẽ giúp bảo vệ tín hiệu khỏi bị biến dạng.
• Số lượng lõi: Tùy thuộc vào số lượng tín hiệu cần truyền tải, chọn cáp có số lõi phù hợp (ví dụ: cáp 2 lõi xoắn đôi cho tín hiệu RS485, cáp đa lõi cho tín hiệu analog).
• Tiết diện lõi: Phải đủ lớn để đảm bảo độ sụt áp thấp nhất trên quãng đường truyền, đặc biệt với các tín hiệu analog.
• Chất liệu cách điện và vỏ bọc: Đảm bảo khả năng chịu nhiệt, chống ẩm, chống cháy (nếu cần) phù hợp với môi trường lắp đặt.
• Tuân thủ giao thức: Đảm bảo cáp tương thích với các giao thức truyền thông của BMS như RS485 (Modbus), BACnet, LONWORKS.

Cáp Tín Hiệu Báo Cháy: Yêu Cầu An Toàn & Khả Năng Chống Cháy

Hệ thống báo cháy là hệ thống an toàn quan trọng bậc nhất trong bất kỳ tòa nhà nào. Khả năng hoạt động ổn định và liên tục của nó, ngay cả trong điều kiện hỏa hoạn, phụ thuộc rất nhiều vào cáp tín hiệu báo cháy.

Cách Lựa Chọn Cáp Tín Hiệu Cho Hệ Thống Báo Cháy

Khi lựa chọn cáp tín hiệu cho hệ thống báo cháy, an toàn là ưu tiên số một. Cáp phải đảm bảo truyền tải tín hiệu cảnh báo kịp thời và duy trì hoạt động của hệ thống trong một khoảng thời gian nhất định khi có cháy, giúp sơ tán và chữa cháy hiệu quả.

Tiêu Chuẩn Cáp Tín Hiệu Chống Cháy Cho Tòa Nhà

Các tiêu chuẩn quốc tế và quốc gia như BS 5839, EN 50200 (châu Âu), NFPA 70, NFPA 72 (Mỹ) đặt ra những yêu cầu khắt khe cho cáp báo cháy:

• Khả năng chống cháy (Fire Resistance): Cáp phải có khả năng duy trì tính toàn vẹn mạch (Circuit Integrity - CI) trong một khoảng thời gian nhất định (ví dụ 90-120 phút) dưới tác động của nhiệt độ cao và ngọn lửa. Điều này giúp hệ thống báo cháy, đèn thoát hiểm và hệ thống bơm chữa cháy tiếp tục hoạt động.
• Không phát sinh khói độc (LSZH - Low Smoke Zero Halogen): Trong trường hợp cháy, cáp không được tạo ra khói đen dày đặc làm cản trở tầm nhìn thoát hiểm, và không phát ra khí halogen độc hại gây nguy hiểm cho con người và ăn mòn thiết bị.
• Chậm cháy (Flame Retardant): Cáp có khả năng tự dập tắt lửa sau khi nguồn gây cháy được loại bỏ, không lan truyền ngọn lửa.
• Chất liệu: Ruột dẫn thường là đồng nguyên chất. Lớp cách điện và vỏ bọc phải được làm từ vật liệu đặc biệt có khả năng chịu nhiệt cao (như Mica tape, Silicone Rubber, XLPE).

Lựa Chọn Cáp Tín Hiệu Báo Trộm: Đảm Bảo An Ninh Tối Ưu

Hệ thống báo trộm, hay hệ thống an ninh xâm nhập, đóng vai trò quan trọng trong việc bảo vệ tài sản và con người. Cáp tín hiệu báo trộm có nhiệm vụ truyền tải tín hiệu từ các cảm biến (cảm biến cửa, hồng ngoại, rung động) về trung tâm báo động.

Cáp Tín Hiệu Báo Trộm Loại Nào Tốt?

Đối với hệ thống báo trộm, độ tin cậy và khả năng chống phá hoại là hai yếu tố hàng đầu. Các loại cáp tốt thường có những đặc điểm sau:

• Chống nhiễu: Tương tự như BMS, cáp chống nhiễu giúp tránh báo động giả do nhiễu điện từ.
• Chống cắt/chống phá hoại: Một số loại cáp an ninh đặc biệt có thêm lớp giáp bảo vệ hoặc ruột dẫn phụ để phát hiện khi cáp bị cắt, nhằm ngăn chặn kẻ gian vô hiệu hóa hệ thống.
• Bền bỉ: Cáp cần có khả năng chịu được điều kiện môi trường lắp đặt, từ trong nhà đến ngoài trời.
• Kích thước nhỏ gọn: Để dễ dàng ẩn giấu và lắp đặt thẩm mỹ.

Thường thì cáp tín hiệu đa lõi, có vỏ bọc PVC hoặc PE, với khả năng chống nhiễu tốt sẽ là lựa chọn phù hợp cho hệ thống báo trộm.

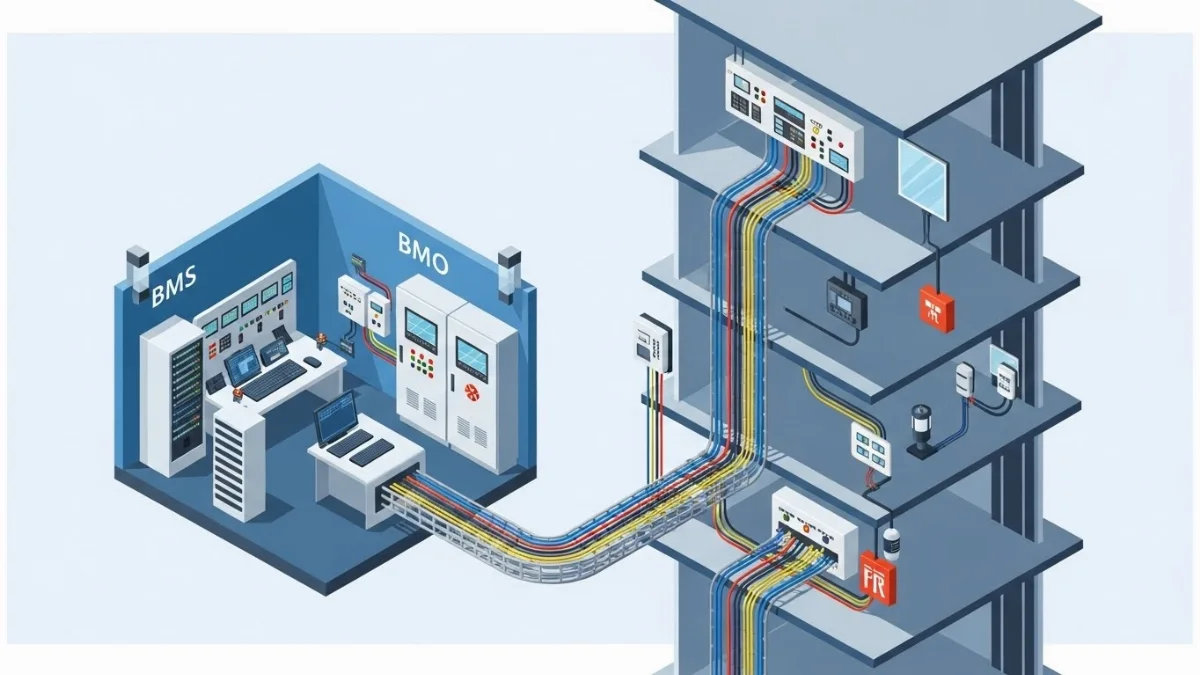

Phân Biệt Các Loại Cáp Tín Hiệu Quan Trọng (BMS vs Báo Cháy)

Dù đều là cáp tín hiệu cho tòa nhà và có thể trông tương tự nhau, nhưng phân biệt cáp tín hiệu BMS và cáp báo cháy là điều cực kỳ quan trọng do yêu cầu ứng dụng và tiêu chuẩn khác biệt của chúng.

Cáp Tín Hiệu BMS:

• Chức năng chính: Truyền dữ liệu và lệnh điều khiển giữa các thiết bị trong hệ thống quản lý tòa nhà (điều hòa, chiếu sáng, năng lượng).
• Yêu cầu ưu tiên: Độ chính xác tín hiệu, khả năng chống nhiễu cao, độ tin cậy trong truyền thông dữ liệu.
• Tiêu chuẩn: Tập trung vào khả năng truyền dữ liệu ổn định, chống nhiễu (ví dụ: cáp xoắn đôi có lớp chắn), có thể không yêu cầu khả năng chống cháy cao trừ khi lắp đặt trong vùng thoát hiểm.
• Màu sắc: Thường không có quy định màu sắc bắt buộc, nhưng thường là xám, đen.

Cáp Tín Hiệu Báo Cháy:

• Chức năng chính: Truyền tín hiệu từ cảm biến cháy đến trung tâm báo cháy và từ trung tâm đến các thiết bị báo động, duy trì hoạt động trong hỏa hoạn.
• Yêu cầu ưu tiên: Khả năng duy trì tính toàn vẹn mạch trong điều kiện hỏa hoạn (chống cháy), không phát sinh khói độc, chậm cháy. Đây là yêu cầu an toàn sinh mạng.
• Tiêu chuẩn: Tuân thủ nghiêm ngặt các tiêu chuẩn về chống cháy như BS 5839, EN 50200 (CI), NFPA 70/72. Cáp phải có chứng nhận chống cháy.
• Màu sắc: Thường có màu đỏ hoặc cam để dễ nhận biết là cáp báo cháy.

Cấu Tạo Cáp Tín Hiệu Chống Nhiễu & Lợi Ích

Nhiễu điện từ là kẻ thù của mọi tín hiệu, đặc biệt trong môi trường công nghiệp và tòa nhà hiện đại. Hiểu rõ cấu tạo của Cáp Tín Hiệu Chống Nhiễu cho tòa nhà sẽ giúp chúng ta đánh giá đúng tầm quan trọng của nó.

Cấu Tạo Cơ Bản:

• Ruột dẫn: Thường là đồng nguyên chất (Solid hoặc Stranded), được xoắn đôi (Twisted Pair) để giảm nhiễu nội tại và nhiễu xuyên âm.
• Lớp cách điện: PVC, PE, XLPE, Foam-PE... đảm bảo tín hiệu không bị rò rỉ.
• Lớp bọc chống nhiễu (Shielding): Đây là thành phần quan trọng nhất tạo nên khả năng chống nhiễu. Có ba loại chính:
  • Lá nhôm (Foil Shield): Một lớp lá nhôm mỏng bọc quanh các cặp dây xoắn, thường có thêm sợi thoát nhiễu (drain wire) để nối đất. Hiệu quả tốt với nhiễu tần số cao.
  • Lưới đồng bện (Braided Shield): Các sợi đồng bện chặt tạo thành một lớp lưới bao quanh ruột dẫn. Hiệu quả tốt với nhiễu tần số thấp, bền cơ học hơn.
  • Kết hợp (Foil & Braid Shield): Kết hợp cả lá nhôm và lưới đồng bện để đạt hiệu quả chống nhiễu tối đa trên dải tần số rộng.
• Vỏ bọc ngoài: Thường là PVC, LSZH hoặc PUR, bảo vệ cáp khỏi các tác động cơ học, hóa chất và môi trường.

Lợi Ích của Cáp Tín Hiệu Chống Nhiễu:

• Độ tin cậy cao: Đảm bảo tín hiệu được truyền tải chính xác, không bị biến dạng, giúp hệ thống hoạt động ổn định.
• Giảm thiểu lỗi: Hạn chế các báo động giả hoặc lỗi điều khiển do nhiễu điện từ.
• Tuổi thọ hệ thống: Giúp các thiết bị hoạt động đúng hiệu suất, kéo dài tuổi thọ cho toàn bộ hệ thống.
• Tiết kiệm chi phí: Giảm thiểu sự cố, chi phí bảo trì và thay thế.

Những Lưu Ý Quan Trọng Khi Lắp Đặt & Bảo Trì Hệ Thống Cáp Tín Hiệu

Việc lựa chọn cáp chất lượng cao là bước đầu tiên, nhưng lắp đặt và bảo trì đúng cách mới đảm bảo tuổi thọ và hiệu suất của hệ thống cáp tín hiệu.

1. Quy hoạch đường đi cáp: Tránh đi cáp tín hiệu song song quá gần với cáp nguồn điện, cáp động lực, vì chúng là nguồn gây nhiễu lớn. Nên giữ khoảng cách hoặc sử dụng ống dẫn riêng biệt.
2. Nối đất đúng cách: Đối với cáp chống nhiễu, việc nối đất lớp shield là cực kỳ quan trọng. Phải nối đất một đầu hoặc cả hai đầu (tùy theo loại shield và giao thức) theo đúng hướng dẫn kỹ thuật để lớp shield phát huy tác dụng.
3. Tránh bẻ gập cáp quá mức: Bẻ gập cáp ở bán kính quá nhỏ có thể làm hỏng cấu trúc bên trong, đặc biệt là lớp shield, ảnh hưởng đến khả năng truyền tín hiệu.
4. Sử dụng phụ kiện phù hợp: Kẹp cáp, ống luồn, đầu nối phải đảm bảo chất lượng và tương thích với loại cáp, tránh gây hư hại trong quá trình lắp đặt.
5. Kiểm tra và thử nghiệm: Sau khi lắp đặt, cần kiểm tra điện trở cách điện, thông mạch và kiểm tra hoạt động của hệ thống để đảm bảo mọi thứ vận hành trơn tru.
6. Bảo trì định kỳ: Kiểm tra các điểm nối, vỏ cáp xem có bị hư hại do môi trường, côn trùng hay không. Vệ sinh định kỳ để đảm bảo hiệu suất truyền dẫn.

Chọn Nhà Cung Cấp Cáp Tín Hiệu Uy Tín Cho Hệ Thống An Ninh

Để đảm bảo chất lượng và độ tin cậy của cáp tín hiệu cho tòa nhà, việc lựa chọn nhà cung cấp cáp tín hiệu cho hệ thống an ninh uy tín là yếu tố then chốt. Một nhà cung cấp tốt không chỉ mang đến sản phẩm chất lượng mà còn cung cấp dịch vụ hỗ trợ chuyên nghiệp.

Các Tiêu Chí Chọn Nhà Cung Cấp:

• Thương hiệu và uy tín: Ưu tiên các thương hiệu cáp nổi tiếng, có lịch sử lâu đời và được kiểm chứng về chất lượng trên thị trường.
• Chứng nhận chất lượng: Sản phẩm phải có đầy đủ các chứng nhận về tiêu chuẩn quốc tế (CE, UL, RoHS) và tiêu chuẩn chống cháy (nếu là cáp báo cháy).
• Đa dạng sản phẩm: Một nhà cung cấp tốt sẽ có danh mục sản phẩm phong phú, đáp ứng nhiều nhu cầu khác nhau từ cáp BMS, cáp báo cháy, cáp báo trộm đến các loại cáp điều khiển tín hiệu và cáp tín hiệu chống nhiễu.
• Tư vấn kỹ thuật: Có đội ngũ kỹ sư am hiểu sản phẩm và có khả năng tư vấn giải pháp tối ưu cho từng dự án.
• Chính sách bảo hành và hỗ trợ sau bán hàng: Đảm bảo quyền lợi cho khách hàng khi có sự cố hoặc cần hỗ trợ kỹ thuật.
• Giá cả cạnh tranh: Cung cấp sản phẩm chất lượng với mức giá hợp lý, minh bạch.

Việc đầu tư vào sản phẩm của một nhà cung cấp uy tín sẽ giúp bạn tránh được những rủi ro về chất lượng, đảm bảo hiệu suất và an toàn lâu dài cho toàn bộ hệ thống trong tòa nhà.

Kết Luận

Tóm lại, cáp tín hiệu cho tòa nhà không chỉ là những sợi dây dẫn đơn thuần mà là mạch máu của các hệ thống BMS, báo cháy và báo trộm hiện đại. Việc lựa chọn, lắp đặt và bảo trì đúng cách các loại cáp này, đặc biệt là cáp tín hiệu chống nhiễu và cáp tín hiệu chống cháy cho tòa nhà, là yếu tố then chốt để đảm bảo hiệu suất, độ tin cậy và an toàn tối đa cho công trình của bạn. Hãy luôn ưu tiên chất lượng, tuân thủ các tiêu chuẩn kỹ thuật và hợp tác với các nhà cung cấp uy tín để xây dựng một hệ thống vững chắc và bền bỉ theo thời gian.
