Trong các công trình hiện đại, đặc biệt là những nơi có yêu cầu cao về an toàn phòng cháy chữa cháy, việc lựa chọn vật tư điện là vô cùng quan trọng. Một trong số đó là cáp điều khiển chống cháy – loại cáp được thiết kế để duy trì khả năng truyền tín hiệu ngay cả khi hỏa hoạn xảy ra. Vậy, điều gì làm nên sự đặc biệt của chúng? Bài viết này sẽ đi sâu vào cấu tạo cáp điều khiển chống cháy, từ lõi đồng bên trong đến các lớp bảo vệ chịu nhiệt và chống cháy tiên tiến, giúp bạn hiểu rõ hơn về tầm quan trọng của chúng.

1. Giới thiệu về Cáp Điều Khiển Chống Cháy

Cáp điều khiển chống cháy là một loại cáp điện chuyên dụng, được thiết kế để duy trì tính toàn vẹn mạch điện và khả năng truyền tín hiệu trong điều kiện hỏa hoạn nghiêm trọng. Không giống như cáp thông thường có thể dễ dàng bị phá hủy bởi nhiệt độ cao, dẫn đến mất kiểm soát hệ thống, cáp chống cháy được chế tạo với các vật liệu đặc biệt có khả năng chịu nhiệt, chống cháy lan và phát sinh khói độc thấp. Trong những hệ thống yêu cầu khả năng chống nhiễu và làm việc ngoài trời, giải pháp như cáp điều khiển chống cháy chống nhiễu chống tia UV càng được ưu tiên lựa chọn.

Vai trò của chúng là cực kỳ quan trọng trong các hệ thống an toàn như báo cháy, đèn thoát hiểm, hệ thống thông gió khẩn cấp, thang máy chữa cháy và các thiết bị giám sát khác. Nhờ có cấu tạo cáp điều khiển chống cháy đặc biệt, các hệ thống này có thể tiếp tục hoạt động trong một khoảng thời gian nhất định, cung cấp cơ hội quý giá để sơ tán người và triển khai các biện pháp chữa cháy.

2. Tại sao Cấu Tạo Cáp Điều Khiển Chống Cháy lại đặc biệt?

Sự đặc biệt của cấu tạo cáp điều khiển chống cháy nằm ở khả năng chịu đựng nhiệt độ cực cao và duy trì chức năng trong điều kiện cháy. Trong khi cáp thông thường sẽ nhanh chóng bị nóng chảy, đoản mạch hoặc ngừng hoạt động khi tiếp xúc với lửa, cáp chống cháy được thiết kế để chống lại những tác động đó. Điều này đạt được nhờ sự kết hợp của các vật liệu tiên tiến và kỹ thuật sản xuất phức tạp.

Mỗi lớp cấu tạo của cáp chống cháy đều có một nhiệm vụ riêng biệt nhưng cùng hướng tới mục tiêu chung: bảo vệ lõi dẫn điện và đảm bảo tín hiệu không bị gián đoạn. Từ lớp lõi đồng đến lớp cách điện và vỏ bọc, mỗi thành phần đều được lựa chọn kỹ lưỡng để tối ưu hóa hiệu suất trong môi trường khắc nghiệt nhất.

3. Cấu tạo chi tiết cáp điều khiển chống cháy

Để hiểu rõ hơn về khả năng vượt trội của loại cáp này, chúng ta hãy cùng khám phá cấu tạo chi tiết cáp điều khiển chống cháy từ lõi đồng đến lớp cách điện và các lớp bảo vệ khác.

3.1. Lõi đồng dẫn điện – Trái tim của cáp

Giống như các loại cáp điện khác, trung tâm của cấu tạo cáp điều khiển chống cháy là lõi dẫn điện. Thường được làm từ đồng tinh khiết, lõi đồng này có thể là dạng sợi đơn đặc hoặc nhiều sợi bện xoắn. Đồng là vật liệu lý tưởng nhờ khả năng dẫn điện tuyệt vời và độ bền cơ học cao. Đối với cáp điều khiển chống cháy, chất lượng của lõi đồng cần được đảm bảo ở mức cao nhất để duy trì truyền tải tín hiệu ổn định ngay cả khi các lớp bảo vệ bên ngoài phải đối mặt với nhiệt độ khắc nghiệt.

Các tiêu chuẩn về lõi đồng cáp điều khiển chống cháy thường yêu cầu độ tinh khiết cao để giảm thiểu điện trở, qua đó giảm tổn thất năng lượng và tăng cường hiệu quả truyền tải. Kích thước và số lượng lõi đồng cũng đa dạng, tùy thuộc vào yêu cầu về dòng điện và số lượng tín hiệu cần truyền tải, phổ biến với các loại như cáp điều khiển chống cháy 0.6/1KV. Đối với những hệ thống tuân thủ chặt chẽ các chuẩn mực quốc tế, bạn có thể tham khảo thêm cấu tạo cáp điều khiển 0.6/1kV theo IEC TCVN để hiểu rõ hơn các yêu cầu kỹ thuật.

3.2. Lớp cách điện chịu nhiệt đặc biệt

Đây là một trong những điểm khác biệt quan trọng nhất của cấu tạo cáp điều khiển chống cháy so với cáp thông thường. Mỗi lõi đồng đều được bọc bởi một lớp cách điện riêng biệt. Thay vì PVC thông thường, cáp chống cháy sử dụng các vật liệu cách điện đặc biệt có khả năng chịu nhiệt cao, không nóng chảy hay phân hủy dưới tác động của lửa. Các vật liệu phổ biến bao gồm:

• XLPE (Cross-linked Polyethylene): Là vật liệu cách điện polymer liên kết ngang, có khả năng chịu nhiệt độ cao hơn đáng kể so với PVC và duy trì tính ổn định điện môi trong điều kiện khắc nghiệt.
• Silicon Rubber: Cao su silicon được biết đến với khả năng chịu nhiệt độ cực cao, độ linh hoạt tốt và đặc tính cách điện ổn định. Khi tiếp xúc với lửa, silicon rubber có thể tạo thành một lớp tro gốm cách điện, tiếp tục bảo vệ lõi dẫn.
• MICA (Muscovite or Phlogopite Mica): Băng mica được sử dụng như một lớp bảo vệ bên trong, quấn quanh lõi dẫn điện. Mica là một khoáng chất tự nhiên có khả năng chịu nhiệt rất cao và giữ được tính cách điện ngay cả ở nhiệt độ lên đến 1000°C trong thời gian dài. Đây là một trong những vật liệu chống cháy trong cáp điều khiển quan trọng nhất.

Chất lượng của lớp cách điện chịu nhiệt quyết định phần lớn đến khả năng chống cháy của cáp, đảm bảo rằng dòng điện không bị rò rỉ hoặc đoản mạch khi cáp bị đốt cháy.

3.3. Lớp bọc bên trong (Inner Sheath)

Sau khi các lõi dẫn đã được cách điện và bện xoắn lại với nhau (hoặc đặt song song), chúng thường được bọc thêm một lớp bọc bên trong, còn gọi là lớp bọc lõi hoặc lớp lót. Lớp này có chức năng chính là giữ chặt các lõi cáp, tạo thành một khối tròn đều và cung cấp thêm một lớp bảo vệ cơ học nhẹ. Vật liệu cho lớp bọc trong thường là nhựa PVC hoặc một loại polymer không halogen, ít khói (LSZH - Low Smoke Zero Halogen) để tăng cường khả năng chống cháy và giảm phát thải khí độc khi cháy.

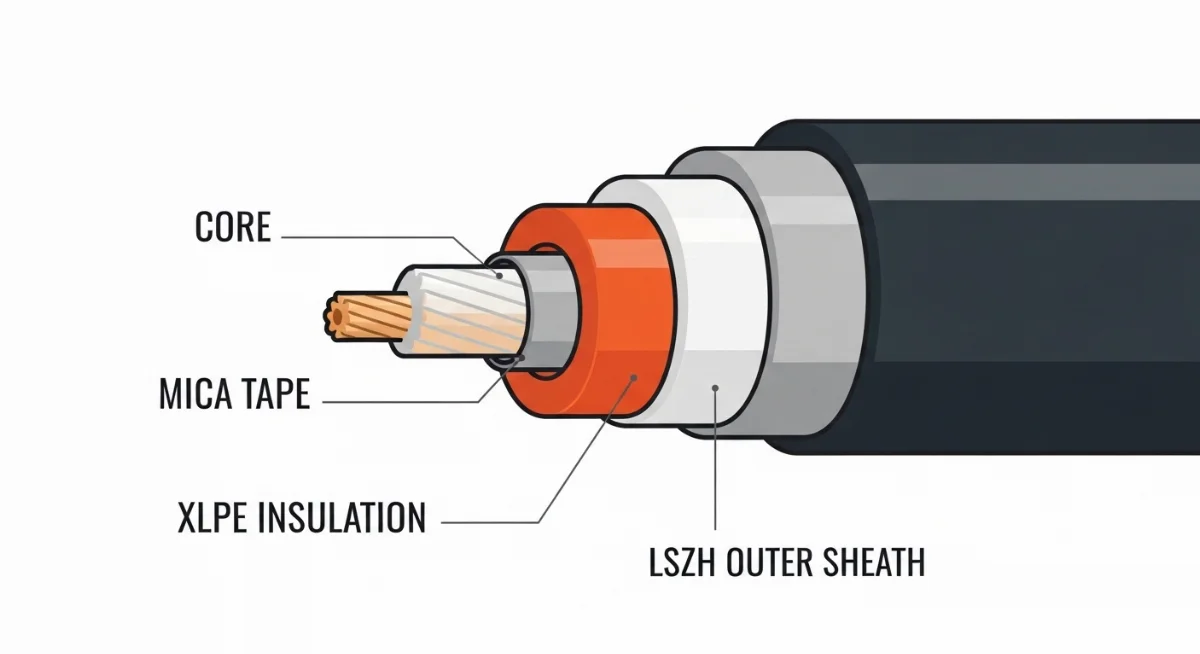

3.4. Lớp băng chống cháy Mica

Đây là một trong những thành phần cốt lõi tạo nên khả năng chống cháy vượt trội của cáp. Lớp băng chống cháy Mica thường được quấn xung quanh các lõi đã được cách điện (và có thể cả lớp bọc bên trong). Mica là vật liệu không cháy, có khả năng duy trì tính cách điện và cơ học rất tốt ở nhiệt độ cao. Khi tiếp xúc với nhiệt độ của đám cháy, băng Mica sẽ không bị phân hủy hay nóng chảy, tạo thành một hàng rào bảo vệ hiệu quả, giữ cho lõi dẫn điện và tín hiệu không bị ảnh hưởng trong một khoảng thời gian nhất định (thường là 90 phút hoặc 120 phút theo các tiêu chuẩn như BS 6387, IEC 60331).

3.5. Lớp vỏ ngoài (Outer Sheath) chống cháy LSZH

Lớp vỏ ngoài là lớp bảo vệ cuối cùng của cáp, chịu trách nhiệm chống lại các tác động cơ học, hóa học, thời tiết và đặc biệt là hỏa hoạn. Đối với cáp điều khiển chống cháy, lớp vỏ ngoài thường được làm từ vật liệu LSZH (Low Smoke Zero Halogen). Vật liệu LSZH có những ưu điểm vượt trội:

• Ít khói (Low Smoke): Khi cháy, vật liệu LSZH phát sinh lượng khói cực kỳ thấp, giúp cải thiện tầm nhìn cho việc thoát hiểm và hoạt động của lực lượng cứu hộ.
• Không halogen (Zero Halogen): Không chứa các nguyên tố halogen như Clo, Flo, Brom. Khi cháy, các vật liệu chứa halogen sẽ giải phóng khí độc như HCl, HBr, gây nguy hiểm cho sức khỏe con người và ăn mòn thiết bị điện tử. Vật liệu LSZH khắc phục được nhược điểm này, giảm thiểu rủi ro cho con người và tài sản.
• Chống cháy lan: Vật liệu LSZH có khả năng tự dập tắt lửa hoặc ngăn chặn ngọn lửa lan truyền hiệu quả, góp phần hạn chế sự lây lan của đám cháy.

Cấu tạo lớp vỏ cáp chống cháy với vật liệu LSZH là một yếu tố then chốt, không chỉ bảo vệ cáp mà còn bảo vệ môi trường xung quanh khỏi những tác động tiêu cực của hỏa hoạn. Để hệ thống vận hành ổn định lâu dài, chủ đầu tư cũng cần quan tâm đến việc bảo dưỡng cáp chống cháy chống nhiễu định kỳ, đặc biệt với các tuyến cáp quan trọng.

4. Các yếu tố khác trong cấu tạo cáp điều khiển chống cháy

Bên cạnh các lớp cấu tạo chính, một số loại cáp điều khiển chống cháy còn có thể bao gồm các lớp phụ trợ khác để tăng cường hiệu suất.

4.1. Lớp màng ngăn cách

Đôi khi, một lớp màng ngăn cách mỏng, thường làm từ PET (Polyethylene Terephthalate) hoặc vật liệu tương tự, được đặt giữa các lớp để dễ dàng bóc tách khi thi công và để tăng cường khả năng bảo vệ cơ học nhẹ.

4.2. Lớp chắn nhiễu (Shielding)

Đối với cáp điều khiển yêu cầu độ chính xác tín hiệu cao, đặc biệt là trong môi trường có nhiều nhiễu điện từ, một lớp chắn nhiễu có thể được tích hợp. Lớp chắn nhiễu có thể là băng nhôm/Mylar, lưới bện bằng đồng hoặc sự kết hợp cả hai. Lớp chắn nhiễu giúp bảo vệ tín hiệu truyền dẫn khỏi nhiễu loạn bên ngoài, đảm bảo hệ thống hoạt động ổn định và chính xác. Trong trường hợp các tuyến điều khiển không đòi hỏi chống nhiễu, bạn có thể lựa chọn loại cáp có cấu tạo cáp điều khiển không chống nhiễu để tối ưu chi phí.

5. Tiêu chuẩn kỹ thuật cáp điều khiển chống cháy

Để đảm bảo chất lượng và khả năng hoạt động trong điều kiện khẩn cấp, cáp điều khiển chống cháy phải tuân thủ các tiêu chuẩn quốc tế nghiêm ngặt. Một số tiêu chuẩn kỹ thuật cáp điều khiển chống cháy phổ biến bao gồm:

• IEC 60331: Tiêu chuẩn này quy định về khả năng duy trì tính toàn vẹn mạch của cáp dưới điều kiện cháy. Các thử nghiệm thường yêu cầu cáp phải chịu được nhiệt độ cao (ví dụ 750°C hoặc 950°C) trong một khoảng thời gian nhất định (ví dụ 90 hoặc 120 phút) mà không bị đoản mạch hay mất tín hiệu.
• BS 6387: Tiêu chuẩn của Anh, yêu cầu thử nghiệm khả năng chịu lửa (Fire), chịu nước (Water) và chịu sốc cơ học (Mechanical shock) đồng thời. Đây là một tiêu chuẩn rất khắt khe, chứng minh cáp có thể hoạt động trong điều kiện cháy thực tế.
• IEC 61034: Đánh giá mật độ khói thải khi cháy. Vật liệu LSZH được thiết kế để đạt yêu cầu về độ phát thải khói thấp.
• IEC 60754: Đánh giá mức độ phát thải khí halogen và tính axit của khí thải khi cháy. Vật liệu Zero Halogen đáp ứng tiêu chuẩn này.
• Cáp điều khiển chống cháy 0.6/1KV: Đây là định mức điện áp phổ biến cho loại cáp này, thể hiện khả năng cách điện và chịu đựng điện áp hoạt động.

Việc tuân thủ các tiêu chuẩn này không chỉ là yêu cầu pháp lý mà còn là minh chứng cho chất lượng và độ an toàn của sản phẩm. Khi lựa chọn cáp cho công trình, bạn nên ưu tiên những sản phẩm đạt đầy đủ các tiêu chuẩn cáp điều khiển chống cháy để đảm bảo hiệu suất và an toàn lâu dài.

6. Sự khác biệt giữa cấu tạo cáp điều khiển chống cháy và cáp điều khiển thông thường

Mặc dù cùng là cáp điều khiển, nhưng sự khác biệt giữa cấu tạo cáp điều khiển chống cháy và cáp thường là rất lớn, đặc biệt khi xét đến khả năng phản ứng với hỏa hoạn:

• Vật liệu cách điện: Cáp thông thường thường dùng PVC, khi cháy sẽ nóng chảy, tạo ra khói đen dày đặc và khí độc HCl. Cáp chống cháy sử dụng XLPE, Silicon Rubber hoặc băng Mica, những vật liệu chịu nhiệt cao, không nóng chảy và giữ được tính cách điện.
• Lớp bảo vệ chống cháy: Đây là yếu tố then chốt. Cáp chống cháy có thêm lớp băng Mica chịu nhiệt cực cao, đảm bảo tính toàn vẹn mạch điện. Cáp thường không có lớp này.
• Vỏ ngoài: Cáp thông thường có vỏ PVC. Cáp chống cháy có vỏ LSZH, ít khói, không halogen, và chống cháy lan hiệu quả hơn.
• Khả năng duy trì chức năng: Cáp chống cháy được thiết kế để tiếp tục hoạt động trong điều kiện hỏa hoạn trong một khoảng thời gian nhất định, cung cấp thời gian quý báu cho các hệ thống an toàn. Cáp thông thường sẽ ngừng hoạt động gần như ngay lập tức khi tiếp xúc với lửa.
• Chi phí và ứng dụng: Do cấu tạo cáp điều khiển chống cháy phức tạp và vật liệu đặc biệt, chúng có chi phí cao hơn. Tuy nhiên, chi phí này là xứng đáng cho các ứng dụng an toàn cháy nổ cao như trong công trình tòa nhà cao tầng, bệnh viện, sân bay, hầm tàu điện ngầm. Để lựa chọn đúng loại cáp, bạn nên tham khảo các bài viết so sánh cáp chống cháy và cáp thường nhằm cân nhắc giữa hiệu suất, an toàn và chi phí đầu tư.

7. Ứng dụng của cáp điều khiển chống cháy trong thực tế

Nhờ vào cấu tạo cáp điều khiển chống cháy đảm bảo an toàn khi có hỏa hoạn, loại cáp này được ứng dụng rộng rãi trong nhiều lĩnh vực quan trọng, nơi mà sự an toàn và liên tục hoạt động của hệ thống là ưu tiên hàng đầu:

• Hệ thống báo cháy và chữa cháy: Cấp nguồn và truyền tín hiệu cho các cảm biến khói, đầu báo nhiệt, chuông báo, còi báo động, bơm chữa cháy.
• Hệ thống chiếu sáng khẩn cấp và đèn thoát hiểm: Đảm bảo đèn vẫn sáng để hướng dẫn thoát hiểm khi có sự cố.
• Hệ thống điều khiển thông gió và hút khói khẩn cấp: Vận hành quạt hút khói để làm sạch không khí, tạo điều kiện cho việc cứu hộ.
• Hệ thống thang máy chữa cháy: Duy trì hoạt động của thang máy được thiết kế cho lực lượng cứu hỏa.
• Hệ thống kiểm soát cửa ra vào và khóa điện từ: Đảm bảo cửa có thể mở hoặc đóng theo kịch bản khẩn cấp.
• Trung tâm dữ liệu và phòng máy chủ: Bảo vệ đường truyền tín hiệu của các thiết bị quan trọng.
• Công trình công cộng lớn: Tòa nhà cao tầng, bệnh viện, trung tâm thương mại, sân bay, ga tàu điện ngầm, rạp chiếu phim, nhà hát – nơi tập trung đông người và yêu cầu an toàn cháy nổ cao.
• Các khu vực công nghiệp có nguy cơ cháy nổ cao: Nhà máy hóa chất, kho chứa nhiên liệu, v.v.

Trong các môi trường ngoài trời, đặc biệt là khu vực có bức xạ mặt trời mạnh và điều kiện thời tiết khắc nghiệt, những giải pháp như ứng dụng cáp điều khiển chống cháy chống tia UV ngoài trời giúp hệ thống điện vận hành bền bỉ và an toàn hơn.

Cấu tạo cáp điều khiển chống cháy dùng trong công trình tòa nhà cao tầng là một ví dụ điển hình về việc ứng dụng công nghệ vật liệu để bảo vệ cuộc sống và tài sản, góp phần xây dựng môi trường sống và làm việc an toàn hơn.

8. Kết luận

Cấu tạo cáp điều khiển chống cháy là một minh chứng cho sự tiến bộ trong công nghệ vật liệu và kỹ thuật điện, nhằm đảm bảo an toàn tối đa cho con người và tài sản trong trường hợp hỏa hoạn. Từ lõi đồng dẫn điện, lớp cách điện chịu nhiệt đặc biệt, băng mica chống cháy cho đến lớp vỏ ngoài LSZH, mỗi thành phần đều đóng vai trò quan trọng trong việc duy trì tính toàn vẹn của mạch điện và khả năng truyền tín hiệu.

Hiểu rõ về cấu tạo chi tiết cáp điều khiển chống cháy không chỉ giúp các kỹ sư, nhà thầu đưa ra lựa chọn phù hợp mà còn nâng cao nhận thức về tầm quan trọng của việc đầu tư vào hệ thống an toàn cháy nổ chất lượng cao. Việc lựa chọn cáp đạt chuẩn, đáp ứng các yêu cầu về điện áp như cáp điều khiển chống cháy 0.6/1KV, là bước đi cần thiết để bảo vệ hệ thống và cuộc sống. Bên cạnh đó, cần quan tâm đúng mức tới việc thiết kế lớp chắn nhiễu hiệu quả, chẳng hạn lớp lưới chống nhiễu trong cáp điều khiển, nhằm đảm bảo tín hiệu ổn định trong môi trường có nhiều nhiễu điện từ.
