Trong thế giới công nghiệp hiện đại, cáp điều khiển đóng vai trò "mạch máu" truyền dẫn tín hiệu quan trọng, đảm bảo mọi hệ thống từ đơn giản đến phức tạp hoạt động trơn tru và hiệu quả. Tuy nhiên, không phải tất cả các loại cáp điều khiển đều giống nhau, đặc biệt là khi xét đến khả năng chống nhiễu. Việc hiểu rõ cấu tạo cáp điều khiển không chống nhiễu và cách chúng khác biệt so với loại có chống nhiễu là kiến thức nền tảng giúp bạn đưa ra lựa chọn tối ưu, đảm bảo độ tin cậy và an toàn cho hệ thống của mình. Nếu bạn vẫn đang băn khoăn cáp điều khiển không chống nhiễu là gì và khi nào nên sử dụng, phần nội dung dưới đây sẽ giúp bạn làm rõ.

Bài viết này sẽ đi sâu vào phân tích thành phần của cáp điều khiển không chống nhiễu, đồng thời so sánh chi tiết với cáp có chống nhiễu. Chúng ta sẽ cùng nhau khám phá từng lớp cấu tạo, vai trò của chúng và tại sao sự hiện diện hay vắng mặt của lớp chống nhiễu lại tạo nên sự khác biệt lớn về hiệu suất và ứng dụng. Hãy cùng tìm hiểu để bạn có thể tự tin phân biệt cáp điều khiển có chống nhiễu và không chống nhiễu, từ đó đưa ra quyết định mua sắm và lắp đặt đúng đắn nhất.

1. Cáp điều khiển là gì và tầm quan trọng

Cáp điều khiển, hay còn gọi là control cable, là loại cáp được thiết kế để truyền tải các tín hiệu điều khiển, tín hiệu đo lường hoặc cấp nguồn phụ trợ cho các thiết bị trong hệ thống công nghiệp, hệ thống tự động hóa, điều khiển máy móc, hệ thống an ninh, và nhiều ứng dụng khác. Chúng đóng vai trò cực kỳ quan trọng trong việc đảm bảo sự liên lạc và hoạt động chính xác giữa các bộ phận, cảm biến, thiết bị chấp hành và bộ điều khiển trung tâm.

Tầm quan trọng của cáp điều khiển được thể hiện rõ qua vai trò của chúng trong việc duy trì ổn định hệ thống. Một đường truyền tín hiệu không bị gián đoạn, không bị nhiễu sẽ giúp các thiết bị nhận được lệnh chính xác và phản hồi kịp thời, từ đó tối ưu hóa hiệu suất hoạt động, giảm thiểu sai sót và đảm bảo an toàn lao động.

2. Cấu tạo Cáp Điều Khiển Không Chống Nhiễu

Để hiểu rõ hơn về loại cáp này, chúng ta cần tìm hiểu cấu tạo cáp điều khiển không chống nhiễu có cấu tạo như thế nào. Nhìn chung, cáp điều khiển không chống nhiễu gồm những lớp nào, chúng thường bao gồm các thành phần cơ bản sau, được sắp xếp từ trong ra ngoài:

2.1. Ruột dẫn (Conductor)

• Vật liệu: Thường làm từ đồng tinh khiết (copper) với độ dẫn điện cao. Đồng có thể được ủ mềm (annealed) để tăng tính linh hoạt.
• Cấu trúc: Ruột dẫn có thể là một sợi đặc (solid) hoặc nhiều sợi bện lại với nhau (stranded). Đối với cáp điều khiển, loại nhiều sợi bện thường được ưu tiên vì nó mang lại độ mềm dẻo cao hơn, dễ dàng uốn cong và lắp đặt trong các không gian chật hẹp hoặc nơi cần di chuyển liên tục.
• Chức năng: Đây là bộ phận chính truyền tải dòng điện hoặc tín hiệu điều khiển từ điểm này sang điểm khác. Số lượng ruột dẫn (lõi) trong một cáp điều khiển rất đa dạng, từ 2 lõi đến hàng chục lõi tùy thuộc vào yêu cầu của ứng dụng.

2.2. Lớp cách điện (Insulation)

• Vật liệu: Các vật liệu phổ biến bao gồm PVC (Polyvinyl Chloride), XLPE (Cross-linked Polyethylene), PE (Polyethylene) hoặc EPR (Ethylene Propylene Rubber). Mỗi loại vật liệu có đặc tính cách điện, độ bền cơ học và khả năng chịu nhiệt khác nhau.
• Cấu trúc: Mỗi ruột dẫn sẽ được bọc một lớp cách điện riêng biệt, có màu sắc khác nhau để dễ dàng phân biệt và đấu nối.
• Chức năng: Lớp cách điện có nhiệm vụ ngăn chặn dòng điện rò rỉ giữa các ruột dẫn và từ ruột dẫn ra môi trường bên ngoài, đảm bảo an toàn cho người sử dụng và thiết bị, đồng thời duy trì chất lượng tín hiệu truyền dẫn.

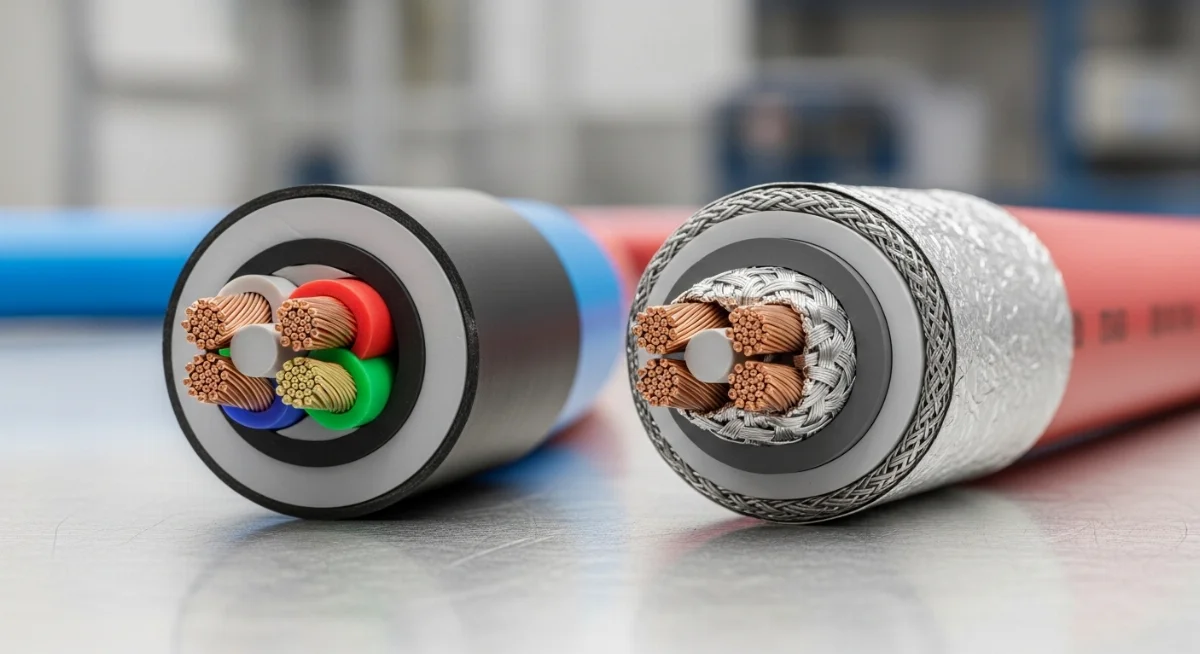

Hình ảnh minh họa cấu tạo cáp điều khiển không chống nhiễu.

2.3. Lớp bọc lót (Inner Sheath/Filler)

• Vật liệu: Thường là PVC hoặc vật liệu không độc hại, không halogen (LSZH) trong một số trường hợp đặc biệt. Có thể có thêm các sợi độn (filler) làm từ vật liệu không dẫn điện (như PP – Polypropylene) để lấp đầy các khoảng trống giữa các lõi cáp, tạo thành một khối tròn đều và chắc chắn.
• Cấu trúc: Bao bọc toàn bộ các lõi dẫn đã được cách điện.
• Chức năng: Lớp bọc lót giúp định hình cáp, bảo vệ các lõi bên trong khỏi các tác động cơ học nhẹ và góp phần tăng cường độ bền tổng thể của cáp. Nó cũng giúp ngăn chặn sự xâm nhập của độ ẩm và bụi bẩn vào sâu bên trong cấu trúc cáp.

2.4. Vỏ bọc ngoài (Outer Sheath)

• Vật liệu: Phổ biến nhất là PVC (Polyvinyl Chloride) do có độ bền cao, khả năng chống mài mòn, kháng hóa chất và chống cháy tốt. Trong môi trường đặc biệt, có thể sử dụng PE (Polyethylene) cho khả năng chống nước, chống tia UV tốt hơn hoặc LSZH (Low Smoke Zero Halogen) để đảm bảo an toàn khi cháy. Đối với những hệ thống yêu cầu mức độ bảo vệ cao hơn, người ta có thể kết hợp cáp điều khiển với các giải pháp như cáp điều khiển chống cháy chống nhiễu chống tia UV để tăng khả năng chịu môi trường khắc nghiệt.
• Cấu trúc: Là lớp ngoài cùng của cáp, bao bọc tất cả các thành phần bên trong.
• Chức năng: Lớp vỏ bọc ngoài là hàng rào bảo vệ chính cho toàn bộ cáp khỏi các yếu tố môi trường khắc nghiệt như va đập, mài mòn, hóa chất, dầu mỡ, nước, tia UV và các tác động vật lý khác. Nó quyết định phần lớn đến độ bền và tuổi thọ của cáp trong điều kiện lắp đặt và vận hành cụ thể.

Như vậy, thành phần của cáp điều khiển không chống nhiễu tập trung vào việc truyền tín hiệu và bảo vệ cơ học, nhưng thiếu đi cơ chế bảo vệ khỏi nhiễu điện từ từ bên ngoài. Khi lựa chọn loại cáp này, bạn cũng cần nắm rõ ưu nhược điểm cáp không chống nhiễu để áp dụng đúng môi trường và nhu cầu sử dụng.

3. Cấu tạo Cáp Điều Khiển Có Chống Nhiễu

Khi nói đến cấu tạo cáp điều khiển có chống nhiễu, điểm khác biệt lớn nhất và quan trọng nhất chính là sự hiện diện của lớp chống nhiễu. Ngoài các thành phần cơ bản giống như cáp không chống nhiễu, loại cáp này được bổ sung thêm một hoặc nhiều lớp đặc biệt để chống lại nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI).

3.1. Các thành phần cơ bản giống cáp không chống nhiễu

Tương tự như cáp không chống nhiễu, cáp điều khiển có chống nhiễu cũng có các lớp cấu tạo chính bao gồm:

• Ruột dẫn: Bằng đồng tinh khiết, dạng sợi đơn hoặc nhiều sợi bện.
• Lớp cách điện: Bọc riêng từng ruột dẫn bằng PVC, XLPE, PE hoặc EPR.
• Lớp bọc lót: Giúp định hình và bảo vệ các lõi bên trong.
• Vỏ bọc ngoài: Lớp bảo vệ cơ học và môi trường cuối cùng.

3.2. Lớp chống nhiễu (Shielding Layer) – Điểm khác biệt cốt lõi

Đây là thành phần làm nên sự khác biệt của cáp chống nhiễu. Lớp chống nhiễu trong cáp điều khiển là gì? Nó là một hàng rào vật lý được đặt bên trong vỏ bọc ngoài, có khả năng dẫn điện để thu và dẫn các tín hiệu nhiễu không mong muốn xuống đất, bảo vệ các tín hiệu chính bên trong khỏi bị ảnh hưởng.

Các loại lớp chống nhiễu phổ biến:

1. Chống nhiễu bằng băng nhôm (Aluminium Foil Shield):
   • Cấu tạo: Một lớp băng nhôm mỏng được quấn quanh các lõi cáp, thường kèm theo một sợi thoát nước bằng đồng trần (drain wire) để đảm bảo kết nối tiếp địa hiệu quả.
   • Ưu điểm: Giá thành phải chăng, hiệu quả tốt đối với nhiễu tần số cao.
   • Nhược điểm: Độ bền cơ học kém hơn so với lưới bện, có thể bị rách khi uốn cong quá nhiều lần. Hiệu quả chống nhiễu tần số thấp không cao bằng lưới bện.
2. Chống nhiễu bằng lưới bện (Braided Shield):
   • Cấu tạo: Một lớp lưới được bện từ các sợi đồng hoặc đồng mạ thiếc mịn, bao phủ các lõi cáp.
   • Ưu điểm: Độ bền cơ học cao, khả năng chống nhiễu hiệu quả ở dải tần rộng (cả thấp và cao), đặc biệt tốt trong môi trường có chuyển động hoặc rung lắc.
   • Nhược điểm: Giá thành cao hơn băng nhôm, kém linh hoạt hơn một chút.
3. Chống nhiễu kết hợp (Combination Shield):
   • Cấu tạo: Kết hợp cả băng nhôm và lưới bện để tận dụng ưu điểm của cả hai loại, mang lại hiệu quả chống nhiễu tối ưu trên nhiều dải tần.
   • Ưu điểm: Bảo vệ toàn diện, hiệu suất cao nhất.
   • Nhược điểm: Giá thành cao nhất và cáp có thể dày hơn.

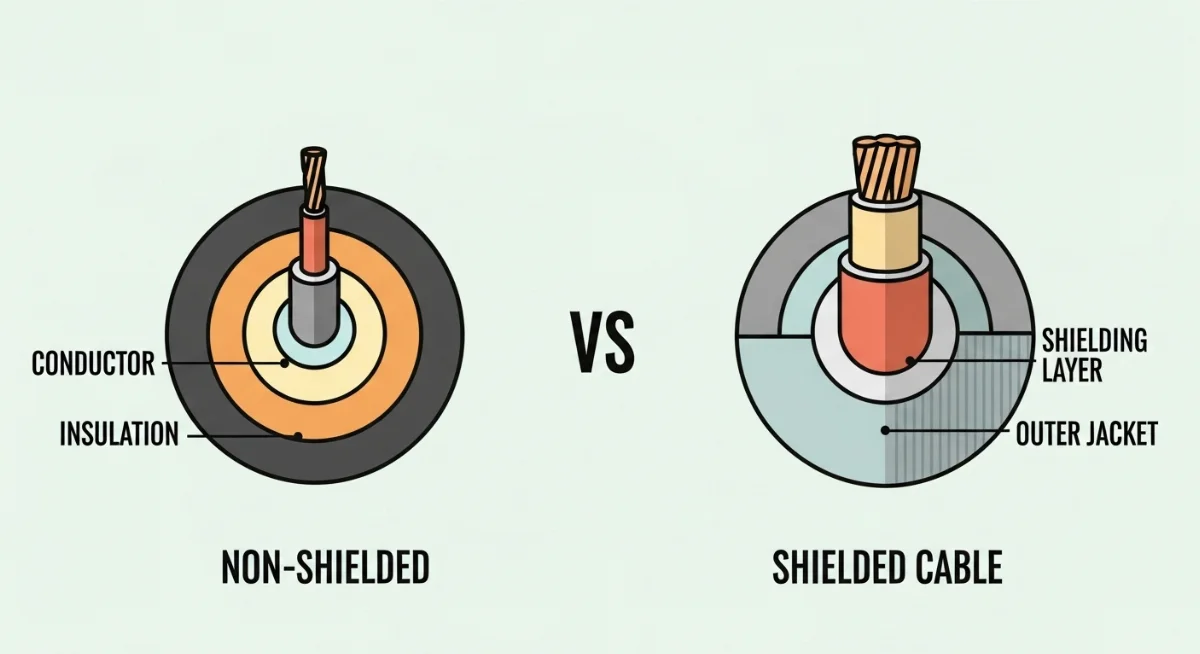

Các loại lớp chống nhiễu phổ biến trong cáp điều khiển: băng nhôm và lưới bện. Trong thực tế, dạng cáp cáp điều khiển chống nhiễu có lưới được ưa chuộng nhờ độ bền cơ học cao và hiệu quả chống nhiễu ổn định trong môi trường công nghiệp.

4. Phân biệt và So Sánh Cấu tạo Cáp Điều Khiển Có Chống Nhiễu và Không Chống Nhiễu

Việc phân biệt cáp điều khiển có chống nhiễu và không chống nhiễu là vô cùng quan trọng để lựa chọn đúng loại cáp cho từng ứng dụng cụ thể. Dưới đây là những điểm khác nhau giữa cáp điều khiển chống nhiễu và không chống nhiễu rõ rệt nhất về cấu tạo và chức năng.

4.1. Bảng so sánh chi tiết cấu tạo hai loại cáp điều khiển

Để giúp bạn dễ dàng hình dung, chúng ta hãy so sánh cấu tạo hai loại cáp điều khiển này qua bảng dưới đây, theo tiêu chuẩn IEC:

Thành phần cấu tạo	Cáp Điều Khiển Không Chống Nhiễu	Cáp Điều Khiển Có Chống Nhiễu
Ruột dẫn	Đồng tinh khiết, sợi đơn hoặc nhiều sợi bện.	Đồng tinh khiết, sợi đơn hoặc nhiều sợi bện (tương tự).
Cách điện lõi	PVC, XLPE, PE, EPR (mỗi lõi một màu).	PVC, XLPE, PE, EPR (tương tự).
Lớp bọc lót/Độn	Thường có, định hình cáp, bảo vệ lõi.	Thường có, định hình cáp, bảo vệ lõi (tương tự).
Lớp chống nhiễu	KHÔNG CÓ.	CÓ. Bao gồm băng nhôm, lưới bện (đồng/đồng mạ thiếc), hoặc kết hợp cả hai. Có thể có dây thoát nước (drain wire).
Vỏ bọc ngoài	PVC, PE, LSZH. Bảo vệ cơ học và môi trường.	PVC, PE, LSZH (tương tự), bảo vệ lớp chống nhiễu và các lõi.
Khả năng chống nhiễu	Kém hoặc không có. Dễ bị ảnh hưởng bởi EMI/RFI.	Cao. Giảm thiểu đáng kể tác động của EMI/RFI.
Giá thành	Thấp hơn.	Cao hơn do có thêm lớp chống nhiễu.
Độ bền cơ học	Tốt nếu vỏ ngoài chắc chắn.	Thường tốt hơn, đặc biệt với lưới bện.

4.2. Ưu nhược điểm và ứng dụng thực tế

Việc so sánh cấu tạo cáp điều khiển có chống nhiễu và không chống nhiễu theo tiêu chuẩn IEC không chỉ giúp ta thấy sự khác biệt về vật lý mà còn về hiệu suất và khả năng ứng dụng:

• Cáp điều khiển không chống nhiễu:
  • Ưu điểm: Giá thành rẻ, dễ lắp đặt, đường kính nhỏ hơn.
  • Nhược điểm: Dễ bị nhiễu điện từ từ các thiết bị khác (động cơ, biến tần, đường dây điện lực), dẫn đến sai lệch tín hiệu, hoạt động không ổn định hoặc thậm chí hỏng hóc thiết bị.
  • Ứng dụng: Phù hợp cho các môi trường ít nhiễu, khoảng cách truyền ngắn, hoặc các ứng dụng không yêu cầu độ chính xác cao của tín hiệu (ví dụ: điều khiển bật/tắt đơn giản, tín hiệu DC).
• Cáp điều khiển có chống nhiễu:
  • Ưu điểm: Bảo vệ tín hiệu khỏi nhiễu điện từ và tần số vô tuyến, đảm bảo độ chính xác và ổn định của tín hiệu truyền dẫn. Tăng độ tin cậy và tuổi thọ của hệ thống.
  • Nhược điểm: Giá thành cao hơn, đường kính lớn hơn một chút, có thể khó lắp đặt hơn ở những không gian chật hẹp.
  • Ứng dụng: Bắt buộc trong môi trường công nghiệp có nhiều nguồn nhiễu, các hệ thống tự động hóa phức tạp, truyền tín hiệu analog, điều khiển PID, hệ thống truyền thông dữ liệu, điều khiển động cơ servo/step, hệ thống đo lường độ chính xác cao, v.v.

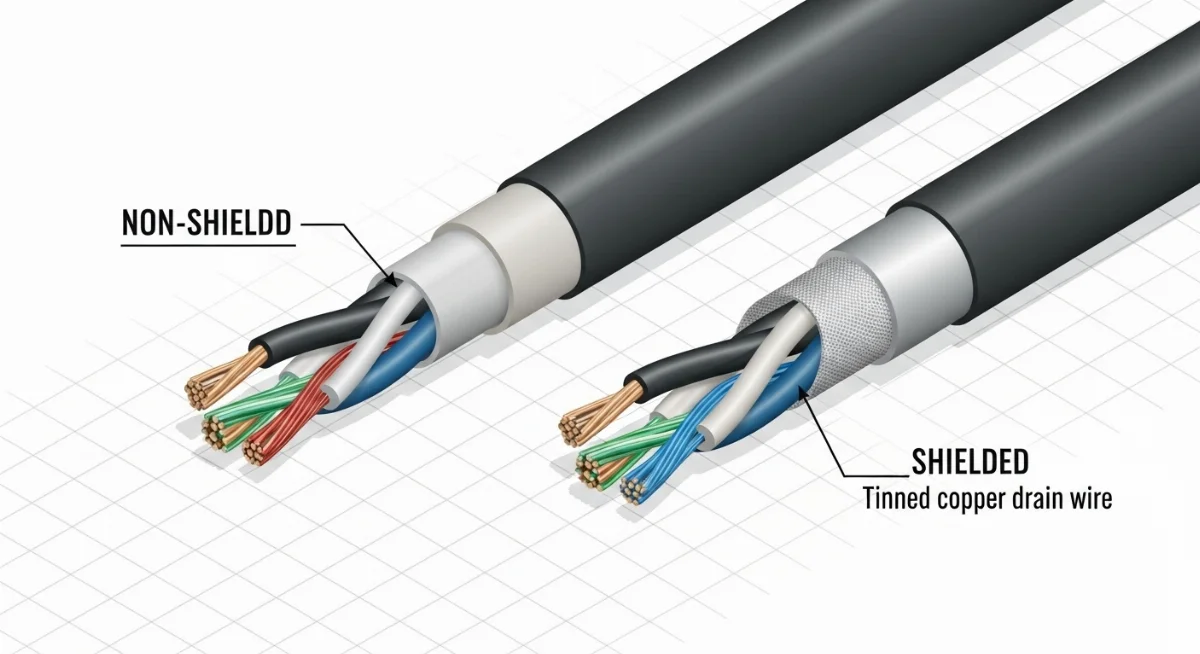

Cáp điều khiển có chống nhiễu đảm bảo tín hiệu ổn định trong môi trường công nghiệp nhiều nhiễu.

5. Tại Sao Nên Chọn Cáp Điều Khiển Có Chống Nhiễu Cho Hệ Thống Tự Động Hóa?

Trong bối cảnh công nghiệp 4.0, các hệ thống tự động hóa ngày càng trở nên phức tạp và đòi hỏi độ chính xác cao. Đây chính là lý do tại sao nên chọn cáp điều khiển có chống nhiễu cho hệ thống tự động hóa. Việc lựa chọn cáp chống nhiễu mang lại nhiều lợi ích vượt trội:

• Đảm bảo tính toàn vẹn của tín hiệu: Trong môi trường nhà máy, có vô số nguồn gây nhiễu điện từ như động cơ điện, biến tần, máy hàn, đường dây điện cao áp. Lớp chống nhiễu sẽ hoạt động như một "tấm khiên" vững chắc, ngăn chặn nhiễu xâm nhập vào lõi dẫn, bảo vệ tín hiệu điều khiển và dữ liệu truyền đi không bị biến dạng, sai lệch. Điều này cực kỳ quan trọng đối với các tín hiệu analog (4-20mA, 0-10V) hay tín hiệu truyền thông tốc độ cao.
• Tăng cường độ tin cậy và ổn định hệ thống: Tín hiệu không nhiễu giúp các cảm biến đọc chính xác, bộ điều khiển phản ứng kịp thời và các thiết bị chấp hành hoạt động đúng lệnh. Điều này giảm thiểu nguy cơ lỗi, sự cố vận hành, dừng máy đột ngột, từ đó nâng cao hiệu suất và năng suất sản xuất.
• Kéo dài tuổi thọ thiết bị: Khi tín hiệu ổn định, các thiết bị điện tử hoạt động trong điều kiện tối ưu, giảm thiểu tình trạng quá tải hoặc hoạt động không đúng cách do tín hiệu lỗi. Điều này giúp kéo dài tuổi thọ của các bộ phận và cả hệ thống.
• Tuân thủ tiêu chuẩn công nghiệp: Nhiều tiêu chuẩn công nghiệp và quy định về an toàn (như IEC, EN) yêu cầu sử dụng cáp chống nhiễu trong các ứng dụng nhạy cảm hoặc môi trường có độ nhiễu cao để đảm bảo an toàn và hiệu suất.
• Giảm chi phí bảo trì và sửa chữa: Mặc dù chi phí ban đầu của cáp chống nhiễu có thể cao hơn, nhưng lợi ích lâu dài mà nó mang lại thông qua việc giảm thiểu lỗi, sự cố và chi phí sửa chữa, thay thế thiết bị do nhiễu gây ra là rất lớn. Đây là một khoản đầu tư thông minh cho sự ổn định lâu dài.

Tóm lại, trong bất kỳ hệ thống tự động hóa nào đòi hỏi sự chính xác, ổn định và tin cậy cao, việc lựa chọn cáp điều khiển có chống nhiễu không chỉ là một khuyến nghị mà còn là một yêu cầu kỹ thuật cần thiết.

6. Hướng Dẫn Nhận Biết Cáp Điều Khiển Có Chống Nhiễu Qua Cấu Tạo Lớp Lưới

Để đảm bảo bạn đang sử dụng đúng loại cáp cho ứng dụng của mình, việc biết cách hướng dẫn nhận biết cáp điều khiển có chống nhiễu qua cấu tạo lớp lưới là rất hữu ích. Dưới đây là một số cách bạn có thể nhận biết:

1. Kiểm tra trên vỏ cáp (Sheath Markings):
   • Hầu hết các nhà sản xuất uy tín đều in thông tin chi tiết lên vỏ cáp, bao gồm tên sản phẩm, tiết diện, số lõi, và quan trọng nhất là loại chống nhiễu.
   • Tìm các ký hiệu như "SCREENED", "SHIELDED", "FTP" (Foil Twisted Pair - chống nhiễu băng nhôm), "SFTP" (Shielded Foil Twisted Pair - chống nhiễu lưới và băng nhôm), "EMC" (Electromagnetic Compatibility - khả năng tương thích điện từ).
   • Nếu không có các ký hiệu này, rất có thể đó là cáp không chống nhiễu.
2. Kiểm tra trực quan cấu tạo bên trong:
   • Cách đáng tin cậy nhất là cắt một đoạn nhỏ vỏ bọc ngoài của cáp (khoảng 2-3 cm) để quan sát cấu trúc bên trong.
   • Đối với cáp có chống nhiễu băng nhôm: Bạn sẽ thấy một lớp băng bạc mỏng (băng nhôm) được quấn chặt quanh các lõi cáp. Thường sẽ có một sợi dây đồng nhỏ không bọc (drain wire) chạy song song hoặc tiếp xúc với lớp băng nhôm này để tiếp địa.
   • Đối với cáp có chống nhiễu lưới bện: Bạn sẽ thấy một lớp lưới dày đặc được bện từ các sợi đồng mịn (có thể là đồng trần hoặc đồng mạ thiếc) bao phủ toàn bộ bó lõi. Lớp lưới này thường nằm ngay dưới vỏ bọc ngoài.
   • Đối với cáp chống nhiễu kết hợp: Bạn sẽ thấy cả lớp băng nhôm (gần các lõi) và lớp lưới bện (phía ngoài lớp băng nhôm) hoặc ngược lại.
3. Cảm nhận vật lý:
   • Cáp có chống nhiễu thường sẽ có đường kính lớn hơn một chút và có cảm giác cứng cáp hơn so với cáp không chống nhiễu cùng số lõi và tiết diện, do có thêm lớp vật liệu chống nhiễu.
   • Khi uốn cong, cáp chống nhiễu lưới bện sẽ cho cảm giác chắc chắn hơn.

Quan sát trực tiếp cấu tạo bên trong để nhận biết lớp chống nhiễu.

7. Kết Luận

Qua bài viết này, chúng ta đã cùng nhau tìm hiểu chi tiết về cấu tạo cáp điều khiển không chống nhiễu và những điểm khác biệt rõ rệt so với loại cáp có chống nhiễu. Từ ruột dẫn, lớp cách điện, lớp bọc lót cho đến vỏ bọc ngoài, mỗi thành phần đều có vai trò riêng, nhưng sự hiện diện hay vắng mặt của lớp chống nhiễu chính là yếu tố quyết định hiệu suất và khả năng ứng dụng của cáp.

Trong khi cáp không chống nhiễu phù hợp với các ứng dụng đơn giản, ít nhiễu, thì cáp có chống nhiễu lại là lựa chọn không thể thiếu cho các hệ thống tự động hóa hiện đại, nơi mà độ chính xác, ổn định và tin cậy của tín hiệu là tối quan trọng. Việc đầu tư vào đúng loại cáp không chỉ giúp hệ thống hoạt động hiệu quả hơn mà còn tiết kiệm chi phí bảo trì, sửa chữa trong dài hạn.

Hy vọng rằng, với những thông tin chi tiết về cấu tạo cáp điều khiển không chống nhiễu, cũng như cách phân biệt cáp điều khiển có chống nhiễu và không chống nhiễu, bạn đã có đủ kiến thức để đưa ra quyết định thông minh nhất cho các dự án và hệ thống của mình. Hãy luôn ưu tiên chất lượng và sự phù hợp để đảm bảo mọi "mạch máu" tín hiệu luôn hoạt động bền bỉ và hiệu quả.
