Trong thế giới công nghiệp hiện đại, nơi máy móc hoạt động liên tục và tín hiệu điện tử tràn ngập, việc đảm bảo độ chính xác và tin cậy của hệ thống điều khiển là vô cùng quan trọng. Một trong những thách thức lớn nhất là nhiễu điện từ (EMI) – kẻ thù thầm lặng có thể làm sai lệch tín hiệu, gây ra lỗi vận hành và thậm chí làm hỏng thiết bị. Để giải quyết vấn đề này, lớp lưới chống nhiễu cáp điều khiển đã trở thành một thành phần không thể thiếu. Vậy, lớp lưới chống nhiễu cáp điều khiển này có cấu tạo như thế nào, và nguyên lý hoạt động chống nhiễu của nó ra sao? Bài viết này sẽ đi sâu khám phá mọi khía cạnh của cấu tạo cáp chống nhiễu, từ vật liệu đến cơ chế hoạt động, giúp bạn hiểu rõ hơn về vai trò then chốt của chúng trong việc bảo vệ hệ thống của mình.

1. Nhiễu điện từ (EMI) là gì và tại sao chúng ta cần chống nhiễu?

Nhiễu điện từ (Electromagnetic Interference – EMI), còn được gọi là nhiễu tần số vô tuyến (RFI), là sự gián đoạn trong hoạt động của một thiết bị điện tử do sự bức xạ điện từ từ một nguồn bên ngoài. Trong môi trường công nghiệp, nguồn nhiễu có thể đến từ rất nhiều nơi: động cơ điện, biến tần, hệ thống chiếu sáng, sóng radio, thậm chí là từ các thiết bị điện tử khác hoạt động gần đó. Nhiễu điện từ có thể gây ra những hậu quả nghiêm trọng như:

• Sai lệch tín hiệu, dẫn đến điều khiển không chính xác hoặc lỗi hoạt động.
• Giảm tuổi thọ thiết bị do quá tải hoặc hoạt động không ổn định.
• Gây mất an toàn trong các hệ thống yêu cầu độ tin cậy cao.
• Tăng chi phí bảo trì và sửa chữa.

Chính vì vậy, việc triển khai các biện pháp chống nhiễu, đặc biệt là thông qua cấu tạo cáp chống nhiễu với lớp lưới chống nhiễu cáp điều khiển, là điều kiện tiên quyết để đảm bảo sự ổn định và hiệu quả của mọi hệ thống tự động hóa. Trong nhiều trường hợp, việc kết hợp đúng cáp điều khiển không chống nhiễu ở khu vực nhiễu thấp và cáp có chống nhiễu ở khu vực nhiễu cao sẽ giúp tối ưu chi phí mà vẫn đảm bảo hiệu suất hệ thống.

2. Cấu tạo tổng quan của cáp điều khiển chống nhiễu

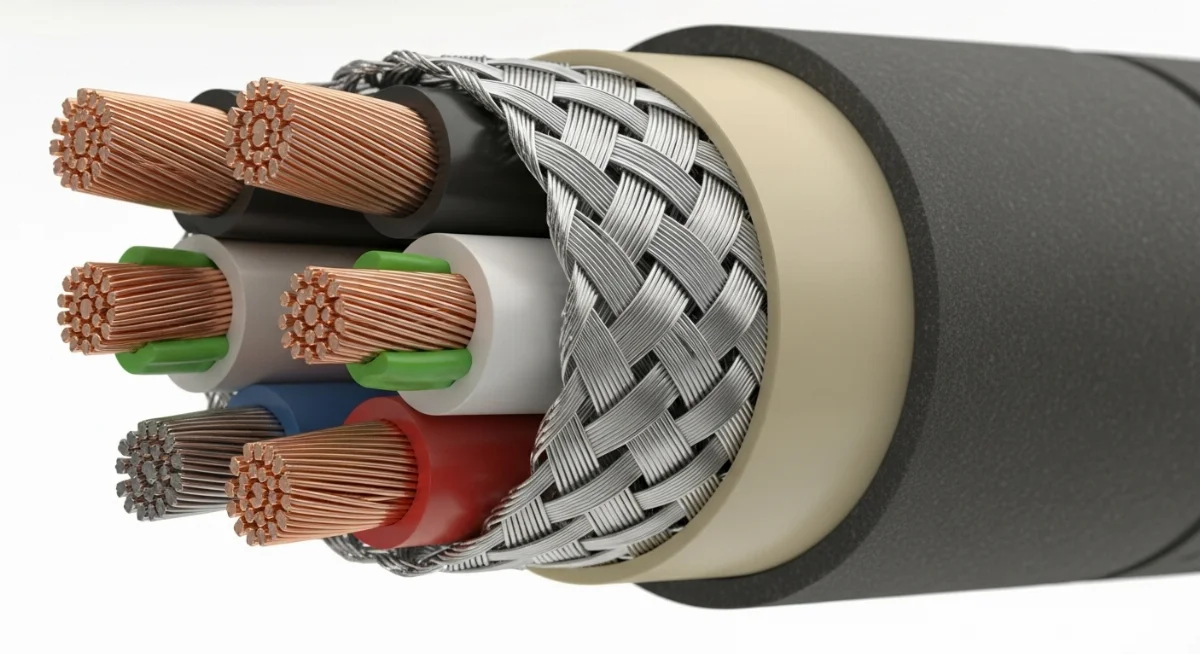

Trước khi đi sâu vào lớp lưới chống nhiễu, hãy cùng nhìn tổng thể cấu tạo cáp chống nhiễu. Một sợi cáp điều khiển thông thường được thiết kế để truyền tải tín hiệu điều khiển và dữ liệu trong các hệ thống tự động hóa, điện tử. Cấu tạo cáp chống nhiễu thường bao gồm các thành phần chính sau:

1. **Lõi dẫn (Conductor):** Thường là các sợi đồng tinh khiết, có nhiệm vụ truyền tải dòng điện hoặc tín hiệu.
2. **Lớp cách điện (Insulation):** Bao bọc lõi dẫn, ngăn chặn sự rò rỉ điện và đảm bảo tín hiệu không bị suy hao.
3. **Lớp độn (Filler):** Điền đầy các khoảng trống giữa các lõi dẫn, giúp cáp giữ được hình dạng tròn đều và tăng độ bền cơ học.
4. **Lớp bọc tổng hợp/phân cách (Overall Binder/Separator):** Một lớp màng mỏng hoặc băng quấn, giữ chặt các lõi cáp và các lớp khác lại với nhau.
5. **Lớp chống nhiễu (Shielding Layer):** Đây chính là thành phần quan trọng nhất giúp cáp chống lại EMI. Lớp lưới chống nhiễu cáp điều khiển thường được làm từ lưới bện đồng hoặc băng nhôm; trong đó các dòng sản phẩm cáp điều khiển chống nhiễu có lưới được ưa chuộng ở những hệ thống đòi hỏi độ ổn định tín hiệu rất cao.
6. **Vỏ bọc ngoài (Outer Jacket):** Lớp bảo vệ cuối cùng, chịu trách nhiệm chống lại các tác động từ môi trường bên ngoài như ẩm ướt, hóa chất, va đập cơ học.

Trong các thành phần trên, lớp chống nhiễu đóng vai trò trung tâm trong việc bảo vệ tín hiệu, và chúng ta sẽ tìm hiểu kỹ hơn về nó. Để thấy rõ hơn sự khác biệt, bạn có thể tham khảo thêm cấu tạo cáp điều khiển không chống nhiễu so với loại có chống nhiễu.

3. Cấu tạo chi tiết lớp lưới chống nhiễu trong cáp điều khiển

Lớp lưới chống nhiễu trong cáp điều khiển là một lá chắn vật lý được thiết kế để chặn hoặc dẫn hướng các sóng điện từ không mong muốn. Để hiểu rõ hơn về cấu tạo và vai trò của lớp chống nhiễu, chúng ta cần xem xét các vật liệu và cấu trúc của nó.

3.1. Vật liệu phổ biến cho lớp lưới chống nhiễu

Có hai loại vật liệu chính thường được sử dụng để tạo nên lớp lưới chống nhiễu:

• Lớp lưới đồng trong cáp điều khiển (Copper Braid Shield): Đồng là vật liệu dẫn điện tuyệt vời và có khả năng chống ăn mòn tốt. Lớp lưới đồng trong cáp điều khiển thường được bện chặt từ nhiều sợi đồng nhỏ, tạo thành một lớp bọc linh hoạt nhưng rất hiệu quả trong việc thu gom và dẫn nhiễu xuống đất. Đồng bện mang lại hiệu suất chống nhiễu cao ở dải tần số rộng và độ bền cơ học tốt, chịu được uốn cong nhiều lần. Đây là lựa chọn cao cấp cho các ứng dụng đòi hỏi sự ổn định tuyệt đối.
• Lớp băng nhôm (Aluminum Foil Shield): Băng nhôm thường mỏng hơn và được kết hợp với một lớp polyester hoặc nhựa để tăng độ bền và cách điện. Lớp băng nhôm có ưu điểm là chi phí thấp và cung cấp độ bao phủ 100%, rất hiệu quả trong việc chống nhiễu tần số cao. Tuy nhiên, nó kém linh hoạt hơn đồng bện và dễ bị đứt gãy nếu cáp bị uốn cong liên tục.

Ngoài ra, một số cáp đặc biệt còn sử dụng kết hợp cả lớp lưới đồng bện và băng nhôm để đạt được hiệu suất chống nhiễu tối ưu trên nhiều dải tần. Khi lựa chọn, nhiều kỹ sư cũng quan tâm đến so sánh cáp chống nhiễu có lưới và có màng nhôm nhằm đưa ra phương án phù hợp với từng dòng máy và mức độ nhiễu thực tế.

3.2. Cấu trúc của lớp lưới chống nhiễu

Cấu tạo chi tiết lớp lưới bện đồng thường có hình dạng lưới đan xen chặt chẽ, bao phủ toàn bộ lõi cáp hoặc từng cặp lõi riêng lẻ (đối với cáp đa cặp). Độ bao phủ của lớp lưới càng cao (thường từ 70% đến 95%), khả năng chống nhiễu càng tốt. Mục đích chính là tạo ra một "lồng Faraday" xung quanh các lõi dẫn tín hiệu.

Trong khi đó, băng nhôm thường được quấn xoắn ốc hoặc quấn dọc theo chiều dài cáp, thường đi kèm với một sợi thoát (drain wire) bằng đồng. Sợi thoát này đảm bảo kết nối tiếp địa liên tục cho lớp băng nhôm, vốn không tự dẫn điện tốt theo chiều dọc như lưới bện.

3.3. So sánh lớp chống nhiễu dạng lưới bện và dạng băng nhôm

Việc so sánh lớp chống nhiễu dạng lưới và dạng băng nhôm trong cáp điều khiển giúp ta hiểu rõ hơn ưu nhược điểm của từng loại:

Đặc điểm	Lớp lưới bện đồng	Lớp băng nhôm
Hiệu suất chống nhiễu	Tốt ở dải tần rộng, đặc biệt tần số thấp.	Rất tốt ở tần số cao, độ bao phủ 100%.
Độ bền cơ học	Rất tốt, chịu uốn cong nhiều.	Kém hơn, dễ đứt khi uốn cong liên tục.
Linh hoạt	Cao, dễ lắp đặt.	Thấp hơn, cứng hơn.
Chi phí	Cao hơn.	Thấp hơn.
Yêu cầu nối đất	Dễ dàng nối đất trực tiếp.	Cần sợi thoát (drain wire) để nối đất.

Việc lựa chọn loại chống nhiễu phù hợp phụ thuộc vào môi trường ứng dụng, dải tần nhiễu dự kiến và yêu cầu về độ bền cơ học. Nếu bạn đang phân vân giữa hai dòng sản phẩm, hãy xem chi tiết bài viết so sánh cáp chống nhiễu có lưới và có màng nhôm để có cái nhìn trực quan hơn.

4. Nguyên lý hoạt động chống nhiễu của lớp lưới bảo vệ

Để hiểu rõ tác dụng triệt tiêu nhiễu điện từ của lớp lưới, ch&úng ta cần nắm vững nguyên l&ý hoạt động chống nhiễu cơ bản của nó. Về cơ bản, lớp lưới hoạt động như một "lồng Faraday" mini.

4.1. Cơ chế chống nhiễu điện từ EMI hiệu quả

Cơ chế chống nhiễu điện từ EMI của lớp lưới dựa trên hai nguyên tắc chính:

1. **Phản xạ và hấp thụ (Reflection and Absorption):** Khi sóng điện từ (nhiễu) từ bên ngoài đi tới lớp lưới, một phần năng lượng của nó sẽ bị phản xạ trở lại môi trường. Phần còn lại sẽ được hấp thụ bởi vật liệu dẫn điện của lớp lưới (đồng hoặc nhôm). Các electron trong lớp lưới sẽ di chuyển để tạo ra dòng điện cảm ứng, đối kháng với trường điện từ nhiễu.
2. **Dẫn nhiễu xuống đất (Grounding):** Đây là khía cạnh quan trọng nhất của nguyên lý hoạt động của lớp lưới đồng trong cáp điều khiển chống nhiễu. Khi nhiễu được hấp thụ và tạo ra dòng điện cảm ứng trên lớp lưới, lớp lưới này được kết nối với hệ thống nối đất (tiếp địa) của thiết bị hoặc tủ điện. Điều này cho phép dòng điện nhiễu được "xả" an toàn xuống đất, ngăn không cho nó tiếp cận và gây ảnh hưởng đến các lõi dẫn tín hiệu bên trong.

Nếu không có lớp chống nhiễu, sóng điện từ sẽ dễ dàng cảm ứng trực tiếp lên các lõi dẫn, làm biến dạng tín hiệu gốc, dẫn đến lỗi hoạt động. Lớp lưới hoạt động như một rào cản, một "người gác cổng" để bảo vệ sự toàn vẹn của tín hiệu.

4.2. Vai trò của việc nối đất (tiếp địa) cho lớp chống nhiễu

Việc nối đất đúng cách là cực kỳ quan trọng đối với hiệu quả của lớp lưới chống nhiễu cáp điều khiển. Một lớp chống nhiễu không được nối đất đúng cách sẽ trở thành một ăng-ten, hấp thụ nhiễu và thậm chí tự phát ra nhiễu, làm tình hình trở nên tồi tệ hơn. Có hai phương pháp nối đất chính:

• **Nối đất một đầu (Single-point grounding):** Thường được sử dụng cho cáp có chiều dài ngắn và tần số thấp để tránh dòng điện vòng đất (ground loop). Lớp chống nhiễu được nối đất ở một đầu (thường là đầu phát tín hiệu).
• **Nối đất hai đầu (Multi-point grounding):** Phù hợp với cáp dài và tần số cao. Lớp chống nhiễu được nối đất ở cả hai đầu, giúp loại bỏ nhiễu hiệu quả hơn. Tuy nhiên, cần chú ý đến nguy cơ dòng điện vòng đất nếu hệ thống nối đất không được thiết kế cẩn thận.

Để đảm bảo nguyên lý hoạt động của lớp lưới đồng trong cáp điều khiển chống nhiễu đạt hiệu quả tối đa, cần tuân thủ các quy tắc nối đất trong quá trình lắp đặt. Bên cạnh đó, lựa chọn sản phẩm đạt chuẩn cũng rất quan trọng; bạn nên ưu tiên những dòng cáp tuân thủ nghiêm ngặt tiêu chuẩn sản xuất cáp chống nhiễu để hạn chế rủi ro ngay từ khâu thiết kế.

5. Vai trò và tác dụng của lớp chống nhiễu trong cáp điều khiển

Cấu tạo và vai trò của lớp chống nhiễu không chỉ dừng lại ở việc bảo vệ tín hiệu, mà còn đóng góp vào sự ổn định và an toàn tổng thể của hệ thống. Chúng ta cùng điểm qua các vai trò chính:

5.1. Bảo vệ tín hiệu điều khiển chính xác

Đây là vai trò của lớp chống nhiễu trong việc bảo vệ tín hiệu điều khiển chính xác. Trong các ứng dụng công nghiệp, tín hiệu điều khiển thường rất nhạy cảm. Một sự sai lệch nhỏ cũng có thể dẫn đến hậu quả lớn, từ việc máy móc hoạt động sai đến việc gây nguy hiểm cho con người. Lớp lưới chống nhiễu đảm bảo rằng các tín hiệu analog và kỹ thuật số truyền qua cáp không bị biến dạng bởi nhiễu điện từ bên ngoài, duy trì sự toàn vẹn và độ chính xác của dữ liệu.

Triệt tiêu nhiễu tín hiệu trong cáp điều khiển giúp loại bỏ các "nhiễu trắng" hoặc nhiễu xung không mong muốn, từ đó giúp bộ điều khiển nhận được thông tin rõ ràng và đưa ra các lệnh chính xác nhất. Khi được lắp đặt đúng cách, cáp điều khiển chống nhiễu có lưới thường thể hiện ưu thế rõ rệt tại những vị trí gần biến tần, động cơ công suất lớn hoặc trong các tuyến cáp dài.

5.2. Tăng cường độ tin cậy và ổn định của hệ thống

Khi tín hiệu được bảo vệ, hệ thống sẽ hoạt động ổn định hơn, giảm thiểu các lỗi không mong muốn và thời gian ngừng hoạt động. Điều này trực tiếp ảnh hưởng đến năng suất và hiệu quả kinh tế của doanh nghiệp. Lớp lưới chống nhiễu cáp điều khiển giúp các thiết bị điện tử giao tiếp với nhau một cách đáng tin cậy, đặc biệt quan trọng trong các hệ thống điều khiển tự động hóa phức tạp, nơi hàng trăm hoặc hàng nghìn tín hiệu được trao đổi liên tục. Đây cũng là lý do trong các dây chuyền sản xuất hiện đại, ứng dụng cáp chống nhiễu trong nhà máy gần như trở thành tiêu chuẩn bắt buộc.

5.3. Tuân thủ tiêu chuẩn EMI/EMC

Nhiều ngành công nghiệp và khu vực yêu cầu các thiết bị và hệ thống phải tuân thủ các tiêu chuẩn về tương thích điện từ (EMC - Electromagnetic Compatibility). Điều này có nghĩa là thiết bị không chỉ phải có khả năng chống lại nhiễu (immunity) mà còn không được phát ra nhiễu quá mức (emission). Cấu tạo cáp chống nhiễu với lớp lưới bảo vệ là một yếu tố then chốt để các nhà sản xuất và người dùng đạt được các chứng nhận EMC cần thiết, đảm bảo an toàn và hợp pháp cho sản phẩm của mình trên thị trường.

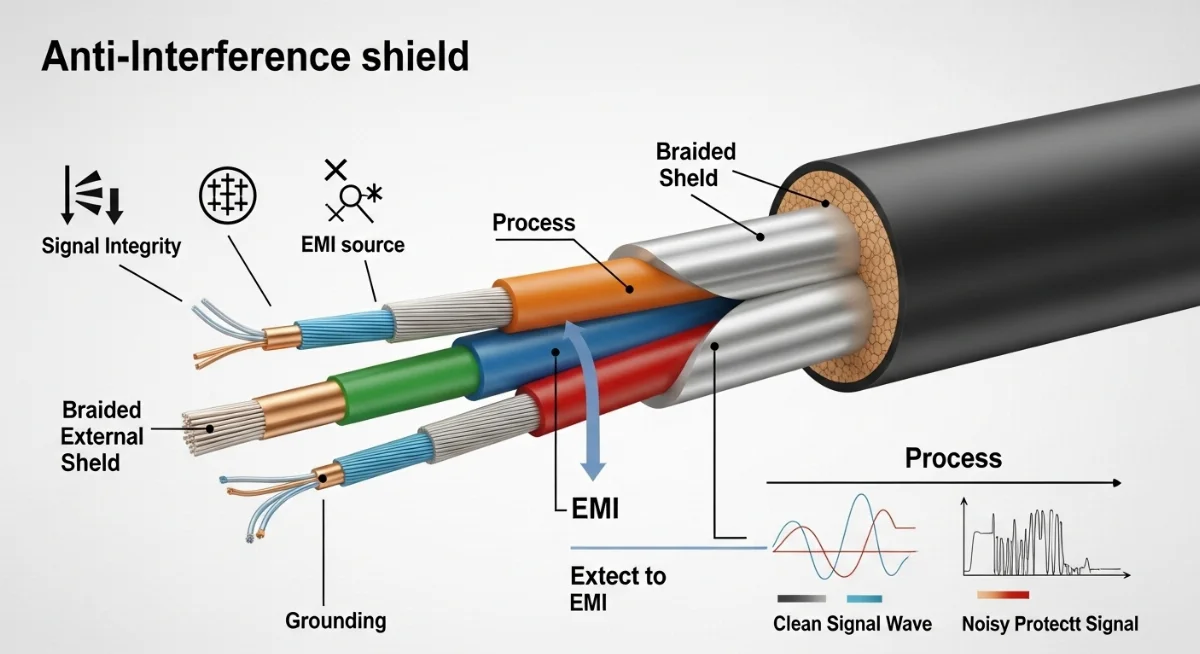

6. Cách kiểm tra và đánh giá chất lượng lớp lưới chống nhiễu trong cáp

Để đảm bảo lớp lưới chống nhiễu cáp điều khiển hoạt động hiệu quả, việc kiểm tra và đánh giá chất lượng là rất quan trọng. Đây là một số phương pháp phổ biến:

• **Kiểm tra tính liên tục (Continuity Test):** Sử dụng đồng hồ vạn năng để kiểm tra xem lớp lưới có được nối đất liên tục và không bị đứt quãng hay không. Điều này đảm bảo đường dẫn cho nhiễu được thoát xuống đất.
• **Kiểm tra điện trở (Resistance Test):** Đo điện trở của lớp lưới. Giá trị điện trở thấp cho thấy khả năng dẫn điện tốt và hiệu quả chống nhiễu cao.
• **Kiểm tra độ bao phủ (Coverage Assessment):** Mặc dù khó kiểm tra trực tiếp trên cáp đã bọc vỏ, nhưng thông số này thường được nhà sản xuất công bố. Độ bao phủ càng cao, hiệu quả chống nhiễu càng tốt.
• **Kiểm tra hiệu quả che chắn (Shielding Effectiveness Test):** Đây là thử nghiệm chuyên sâu hơn, đo khả năng giảm suy hao tín hiệu gây ra bởi nhiễu. Thường được thực hiện trong phòng thí nghiệm với thiết bị chuyên dụng để đánh giá khả năng triệt tiêu nhiễu tín hiệu trong cáp điều khiển.
• **Kiểm tra trực quan:** Kiểm tra xem lớp lưới có bị hư hỏng, đứt gãy hay không trong quá trình lắp đặt hoặc sử dụng.

Một cách kiểm tra và đánh giá chất lượng lớp lưới chống nhiễu trong cáp đáng tin cậy khác là lựa chọn sản phẩm từ các nhà cung cấp uy tín, có chứng chỉ chất lượng rõ ràng. Bên cạnh đó, việc đám bảo cáp được sản xuất và kiểm định theo đúng tiêu chuẩn sản xuất cáp chống nhiễu cũng giúp giảm thiểu rủi ro về chất lượng ngay từ ban đầu.

7. Lựa chọn cáp điều khiển chống nhiễu phù hợp

Việc lựa chọn cáp điều khiển chống nhiễu phù hợp phụ thuộc vào nhiều yếu tố:

• **Môi trường hoạt động:** Mức độ nhiễu điện từ dự kiến trong môi trường lắp đặt là cao hay thấp? Có gần các nguồn nhiễu mạnh như biến tần, động cơ công suất lớn không?
• **Loại tín hiệu:** Tín hiệu analog nhạy cảm thường yêu cầu mức độ chống nhiễu cao hơn tín hiệu số.
• **Tần số nhiễu:** Lớp lưới đồng trong cáp điều khiển hiệu quả tốt ở tần số thấp và trung bình, trong khi băng nhôm lại hiệu quả hơn ở tần số cao. Cá cáp kết hợp cả hai thường cho hiệu suất tốt nhất trên nhiều dải tần.
• **Yêu cầu cơ học:** Nếu cáp cần phải uốn cong hoặc di chuyển liên tục, lớp lưới bện đồng sẽ bền hơn và linh hoạt hơn băng nhôm.
• **Ngân sách:** Chi phí cũng là một yếu tố cần cân nhắc, tuy nhiên không nên hy sinh chất lượng chống nhiễu để tiết kiệm chi phí, vì hậu quả của nhiễu có thể đắt đỏ hơn nhiều.

Việc tham khảo ý kiến chuyên gia và lựa chọn sản phẩm từ các thương hiệu uy tín là điều cần thiết để đảm bảo bạn có được cấu tạo cáp chống nhiễu tối ưu nhất cho ứng dụng của mình. Nếu bạn mới bắt đầu thiết kế hệ thống hoặc chưa có nhiều kinh nghiệm, có thể tham khảo bài hướng dẫn chọn cáp điều khiển chống nhiễu để xác định tiết diện, số lõi và dạng chống nhiễu phù hợp với nhu cầu thực tế.

8. Kết luận

Qua bài viết này, chúng ta đã cùng nhau khám phá sâu rộng về cấu tạo lớp lưới chống nhiễu trong cáp điều khiển, vai trò và nguyên lý hoạt động của nó. Từ việc hiểu rõ cơ chế chống nhiễu điện từ EMI đến tác dụng triệt tiêu nhiễu tín hiệu trong cáp điều khiển, có thể thấy lớp lưới chống nhiễu không chỉ là một thành phần kỹ thuật mà còn là yếu tố sống còn đảm bảo sự ổn định, chính xác và an toàn cho mọi hệ thống điều khiển. Dù là lớp lưới đồng trong cáp điều khiển hay băng nhôm, việc lựa chọn và lắp đặt đúng cách sẽ tối ưu hóa hiệu suất, kéo dài tuổi thọ thiết bị và mang lại hiệu quả vận hành vượt trội. Hãy luôn ưu tiên chất lượng của lớp lưới chống nhiễu cáp điều khiển để bảo vệ "huyết mạch" thông tin trong các ứng dụng công nghiệp của bạn, đồng thời kết hợp linh hoạt với cáp điều khiển không chống nhiễu tại những khu vực ít nhiễu để tối ưu chi phí đầu tư.
