Trong thế giới hiện đại, nơi mà dữ liệu là \"dòng máu\" của mọi hoạt động, từ internet tốc độ cao đến các hệ thống điều khiển công nghiệp phức tạp, cáp tín hiệu đóng vai trò không thể thiếu. Tuy nhiên, ít ai nhận ra rằng, ngoài lõi dẫn điện, một yếu tố tưởng chừng đơn giản lại có tầm ảnh hưởng cực kỳ lớn đến hiệu suất truyền dẫn: đó chính là lớp cách điện cáp tín hiệu. Không chỉ có chức năng cách ly điện đơn thuần, lớp cách điện còn là \"nhân vật\" quyết định trực tiếp đến tốc độ, sự ổn định và chất lượng của tín hiệu truyền đi. Bài viết này sẽ đi sâu khám phá tầm quan trọng của lớp cách điện, cách các vật liệu khác nhau tác động đến hiệu suất cáp, và làm thế nào để lựa chọn cáp tín hiệu tối ưu cho nhu cầu của bạn.

1. Lớp Cách Điện Cáp Tín Hiệu Là Gì? Định Nghĩa và Vai Trò Cơ Bản

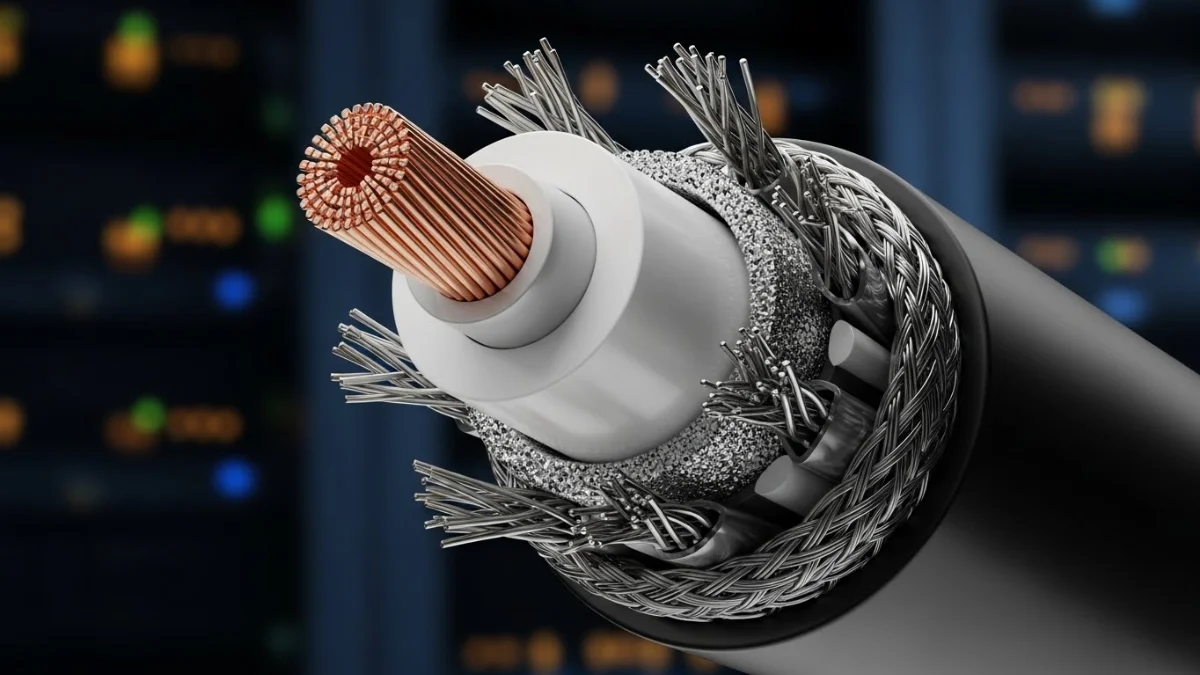

Để hiểu rõ về tầm quan trọng của lớp cách điện, trước hết chúng ta cần biết nó là gì. Trong cấu tạo của một sợi cáp tín hiệu, lớp cách điện là vật liệu không dẫn điện bao bọc quanh lõi dẫn tín hiệu (thường là đồng). Chức năng cơ bản nhất của nó là cách ly lõi dẫn điện với môi trường xung quanh và với các lõi dẫn điện khác trong cùng một cáp, ngăn ngừa hiện tượng đoản mạch và rò rỉ dòng điện. Bên cạnh lớp cách điện, vỏ bọc cáp cũng có vai trò quan trọng trong việc bảo vệ toàn diện cho sợi cáp.

Tuy nhiên, vai trò của lớp cách điện cáp tín hiệu không chỉ dừng lại ở việc cách ly điện. Nó còn đóng vai trò then chốt trong việc duy trì tính toàn vẹn của tín hiệu. Một lớp cách điện chất lượng kém có thể dẫn đến suy hao tín hiệu, nhiễu loạn và làm giảm đáng kể tốc độ truyền. Điều này đặc biệt quan trọng đối với cáp tín hiệu và cáp điều khiển, nơi mà độ chính xác và tốc độ là yếu tố sống còn.

2. Ảnh Hưởng Của Lớp Cách Điện Đến Tốc Độ Truyền Tín Hiệu

Có lẽ điều đáng ngạc nhiên nhất là lớp cách điện lại có khả năng ảnh hưởng trực tiếp đến tốc độ truyền tín hiệu. Khái niệm này được gọi là Vận tốc Lan truyền (Velocity of Propagation - VoP). VoP là tỷ lệ giữa tốc độ mà tín hiệu điện từ truyền qua một môi trường cụ thể so với tốc độ ánh sáng trong chân không.

Mỗi vật liệu cách điện có một đặc tính gọi là "hằng số điện môi" (dielectric constant) hoặc "độ điện môi tương đối" (relative permittivity). Hằng số điện môi này càng thấp, tín hiệu điện từ càng truyền nhanh qua vật liệu đó. Nói cách khác, một lớp cách điện cáp tín hiệu có hằng số điện môi thấp sẽ giúp tín hiệu truyền đi với tốc độ gần với tốc độ ánh sáng hơn, giảm thiểu độ trễ và tăng hiệu suất tổng thể của hệ thống truyền dẫn dữ liệu.

Ngược lại, vật liệu cách điện với hằng số điện môi cao sẽ làm chậm tín hiệu, dẫn đến giảm VoP. Điều này không chỉ ảnh hưởng đến tốc độ mà còn gây ra các vấn đề về căn chỉnh thời gian (timing) trong các hệ thống yêu cầu độ chính xác cao, chẳng hạn như trong các mạng dữ liệu hoặc hệ thống âm thanh, video chất lượng cao.

3. Hằng Số Điện Môi (Dielectric Constant): Chỉ Số Vàng Của Hiệu Suất Cáp

Như đã đề cập, hằng số điện môi là một yếu tố cực kỳ quan trọng khi đánh giá hiệu suất của lớp cách điện cáp tín hiệu. Đây là một đại lượng vật lý đặc trưng cho khả năng lưu trữ năng lượng điện trường của một vật liệu khi đặt trong điện trường.

• Ý nghĩa: Hằng số điện môi (ký hiệu là εr) càng nhỏ, khả năng lưu trữ năng lượng điện trường của vật liệu càng thấp. Điều này có nghĩa là ít năng lượng tín hiệu bị "kẹt" lại trong vật liệu cách điện, cho phép tín hiệu truyền đi nhanh hơn và ít bị suy hao hơn.
• Tác động đến tốc độ truyền: Tốc độ truyền của tín hiệu trong cáp tỷ lệ nghịch với căn bậc hai của hằng số điện môi của vật liệu cách điện. Cụ thể, VoP = 1 / sqrt(εr). Do đó, để đạt được tốc độ truyền tín hiệu cao nhất, chúng ta cần lựa chọn vật liệu cách điện có hằng số điện môi thấp nhất có thể.

Các kỹ sư thiết kế cáp luôn tìm cách sử dụng các vật liệu cách điện có hằng số điện môi thấp để tối ưu hóa hiệu suất truyền dẫn. Đây là lý do tại sao vật liệu cách điện như PE, FEP, hoặc PTFE thường được ưa chuộng hơn PVC trong các ứng dụng yêu cầu tốc độ và băng thông cao.

4. Các Vật Liệu Cách Điện Phổ Biến Trong Cáp Tín Hiệu và Đặc Tính

Sự đa dạng của các loại vật liệu cách điện mang lại nhiều lựa chọn cho các ứng dụng cáp tín hiệu khác nhau. Mỗi loại vật liệu có những đặc tính riêng về hằng số điện môi, khả năng chịu nhiệt, độ bền cơ học và chi phí.

4.1. Polyvinyl Chloride (PVC): Giải Pháp Phổ Biến, Kinh Tế

PVC là một trong những loại vật liệu cách điện được sử dụng rộng rãi nhất trong ngành công nghiệp cáp. Nó được đánh giá cao về tính linh hoạt, khả năng chống cháy (với các chất phụ gia), độ bền cơ học tốt và chi phí sản xuất thấp. Vỏ cách điện PVC rất phù hợp cho cáp tín hiệu thông thường, cáp điều khiển trong môi trường văn phòng, nhà ở hoặc các môi trường công nghiệp không quá khắc nghiệt.

• Ưu điểm: Giá thành rẻ, dễ gia công, có thể chống cháy, kháng hóa chất tương đối tốt.
• Nhược điểm: Hằng số điện môi tương đối cao (khoảng 3.0 - 4.0), làm giảm tốc độ truyền tín hiệu và tăng suy hao ở tần số cao. Khả năng chịu nhiệt không cao bằng các vật liệu khác.

4.2. Polyethylene (PE) và Các Biến Thể: Hiệu Suất Cao Hơn

Polyethylene (PE) là vật liệu được ưa chuộng cho các ứng dụng yêu cầu tốc độ cao hơn so với PVC. PE có hằng số điện môi thấp hơn đáng kể (khoảng 2.2 - 2.3), giúp tăng VoP và giảm suy hao tín hiệu. Đây là lý do tại sao vỏ cách điện PE thường được tìm thấy trong cáp đồng trục, cáp mạng Ethernet và các loại cáp tín hiệu băng thông rộng khác.

• Ưu điểm: Hằng số điện môi thấp, khả năng chống ẩm tuyệt vời, độ bền cơ học tốt.
• Nhược điểm: Không chống cháy tự nhiên (trừ khi có phụ gia đặc biệt), có thể cứng hơn PVC ở nhiệt độ thấp.

Để cải thiện hơn nữa hiệu suất, các biến thể của PE đã được phát triển:

• Foamed PE (FPE) / Cellular PE: Bằng cách tạo ra các bọt khí nhỏ li ti bên trong cấu trúc PE, hằng số điện môi hiệu dụng của vật liệu được giảm xuống đáng kể (có thể dưới 1.5). Điều này cho phép VoP rất cao, gần với tốc độ ánh sáng. FPE là lựa chọn phổ biến cho các loại cáp đồng trục hiệu suất cao, như cáp truyền hình cáp hoặc cáp vệ tinh.
• Solid PE: Dù không có bọt khí, PE rắn vẫn tốt hơn PVC về mặt điện môi.

4.3. Fluorinated Ethylene Propylene (FEP) và PTFE: Đỉnh Cao C&ô;ng Nghệ

Khi yêu cầu hiệu suất cao nhất, đặc biệt là trong môi trường khắc nghiệt hoặc tần số rất cao, FEP và PTFE (Teflon) là những lựa chọn hàng đầu. Các vật liệu này thuộc nhóm Fluoropolymer, nổi bật với hằng số điện môi cực kỳ thấp (FEP khoảng 2.1, PTFE khoảng 2.0), khả năng chịu nhiệt độ cao, kháng hóa chất tuyệt vời và không cháy.

• Ưu điểm: Hằng số điện môi thấp nhất, VoP cao nhất, khả năng chịu nhiệt độ và hóa chất vượt trội, không cháy.
• Nhược điểm: Chi phí rất cao, kém linh hoạt hơn so với PVC hoặc PE.

Chúng thường được sử dụng trong các ứng dụng cáp chuyên dụng như cáp trong ngành hàng không vũ trụ, y tế, hoặc các hệ thống mạng cấp doanh nghiệp yêu cầu hiệu suất tối đa.

5. Điện Dung Của Cáp và Suy Hao Tín Hiệu: Kẻ Thù Của Dữ Liệu

Ngoài tốc độ truyền, lớp cách điện cáp tín hiệu còn ảnh hưởng trực tiếp đến điện dung của cáp. Điện dung của cáp là khả năng lưu trữ điện tích giữa lõi dẫn và vỏ bọc hoặc giữa các lõi dẫn với nhau. Điện dung càng cao, cáp càng "hút" nhiều năng lượng từ tín hiệu, dẫn đến suy hao tín hiệu lớn hơn.

Mối quan hệ giữa điện dung và suy hao là rất quan trọng: điện dung cao sẽ làm giảm trở kháng đặc trưng của cáp, gây ra sự không phù hợp trở kháng và phản xạ tín hiệu. Điều này đặc biệt có hại ở các tần số cao, dẫn đến méo mó tín hiệu và giảm băng thông hiệu dụng. Để bảo vệ tín hiệu khỏi các tác động này, bên cạnh lớp cách điện, lớp chống nhiễu cũng đóng vai trò quan trọng.

Hằng số điện môi của vật liệu cách điện tỷ lệ thuận với điện dung của cáp. Do đó, một vật liệu cách điện có hằng số điện môi thấp sẽ giúp giảm điện dung của cáp, từ đó giảm suy hao tín hiệu và cải thiện chất lượng truyền dẫn. Đây là lý do tại sao việc lựa chọn vật liệu cách điện phù hợp là yếu tố then chốt để có được một cáp tín hiệu có hiệu suất cao, đặc biệt là khi khoảng cách truyền dài hoặc tần số hoạt động lớn.

6. Cách Lựa Chọn Cáp Tín Hiệu Với Lớp Cách Điện Tối Ưu Cho Tốc Độ Truyền Cao

Việc lựa chọn cáp tín hiệu không chỉ đơn thuần là chọn loại cáp có số lượng lõi và tiết diện phù hợp. Để có hướng dẫn chọn cáp tín hiệu đúng chuẩn, bạn cần cân nhắc kỹ lưỡng đến lớp cách điện cáp tín hiệu.

1. Xác định yêu cầu về tốc độ và băng thông: Đây là điểm khởi đầu quan trọng nhất. Nếu bạn cần truyền dữ liệu ở tốc độ Gigabit Ethernet (1Gbps) trở lên hoặc các tín hiệu tần số cao (ví dụ: video 4K), bạn sẽ cần vật liệu cách điện có hằng số điện môi thấp.
2. Đánh giá môi trường ứng dụng:
   • Môi trường công nghiệp khắc nghiệt: Cần cáp có độ bền cơ học cao, khả năng chống hóa chất và chịu nhiệt tốt. FEP, PTFE có thể là lựa chọn lý tưởng.
   • Môi trường thông thường (văn phòng, nhà ở): PVC hoặc PE có thể đủ đáp ứng, cân bằng giữa hiệu suất và chi phí.
   • Môi trường ngoài trời: Cần vật liệu chống UV và chống ẩm tốt như PE.
3. Kiểm tra hằng số điện môi và VoP: Khi xem xét thông số kỹ thuật (datasheet) của cáp, hãy tìm kiếm giá trị hằng số điện môi của vật liệu cách điện hoặc chỉ số VoP. VoP càng gần 100% càng tốt.
4. Cân nhắc chi phí: Vật liệu cách điện hiệu suất cao thường đi kèm với chi phí cao hơn. Hãy tìm sự cân bằng giữa yêu cầu hiệu suất và ngân sách cho phép. Đôi khi, một giải pháp PE có thể là lựa chọn kinh tế hơn FEP mà vẫn đảm bảo hiệu suất tốt cho nhiều ứng dụng.
5. Tham khảo tiêu chuẩn: Đảm bảo cáp tuân thủ các tiêu chuẩn ngành liên quan đến ứng dụng của bạn (ví dụ: TIA/EIA cho cáp mạng, UL cho an toàn cháy nổ).

Một lời khuyên quan trọng là đừng bao giờ đánh giá thấp vai trò của lớp cách điện. Đầu tư vào cáp có lớp cách điện phù hợp ngay từ đầu có thể giúp bạn tránh được nhiều vấn đề về hiệu suất và chi phí sửa chữa trong tương lai.

7. So Sánh Chi Tiết Lớp Cách Điện PVC Và PE Trong Cáp Tín Hiệu

Để giúp bạn dễ dàng đưa ra quyết định, chúng ta hãy cùng so sánh hai loại vật liệu cách điện phổ biến nhất là PVC và PE, đặc biệt là trong bối cảnh ứng dụng cho cáp tín hiệu.

Từ bảng so sánh trên, rõ ràng PE vượt trội hơn PVC về các đặc tính điện môi, đặc biệt là khi yêu cầu tốc độ truyền cao và suy hao thấp. Tuy nhiên, PVC vẫn là lựa chọn kinh tế và phù hợp cho nhiều ứng dụng không đòi hỏi hiệu suất quá cao hoặc trong môi trường cần khả năng chống cháy tốt.

8. Tương Lai Của Công Nghệ Cách Điện Cáp Tín Hiệu

Với sự phát triển không ngừng của công nghệ, nhu cầu về tốc độ truyền dữ liệu ngày càng tăng cao. Từ 5G, IoT đến điện toán đám mây và trí tuệ nhân tạo, mọi thứ đều đòi hỏi băng thông lớn hơn và độ trễ thấp hơn. Điều này thúc đẩy các nhà sản xuất cáp không ngừng nghiên cứu và phát triển các vật liệu cách điện mới, tiên tiến hơn.

Trong tương lai, chúng ta có thể sẽ thấy sự xuất hiện rộng rãi hơn của các vật liệu nano composite, polyme biến tính hoặc các cấu trúc cách điện khí (air-dielectric) được thiết kế đặc biệt để giảm thiểu hằng số điện môi đến mức tối đa, từ đó đạt được tốc độ truyền tín hiệu gần như lý tưởng. Các công nghệ này không chỉ cải thiện hiệu suất mà còn có thể giúp giảm kích thước và trọng lượng cáp, mang lại lợi ích đáng kể trong nhiều lĩnh vực.

Mục tiêu cuối cùng là tạo ra lớp cách điện cáp tín hiệu không chỉ hiệu quả về điện mà còn bền vững về môi trường, có khả năng tái chế cao và tuân thủ các quy định nghiêm ngặt về an toàn.

9. Kết Luận

Qua bài viết này, hy vọng bạn đã có cái nhìn sâu sắc hơn về vai trò không thể thay thế của lớp cách điện cáp tín hiệu. Nó không chỉ là một lớp bảo vệ đơn thuần mà là một yếu tố then chốt quyết định đến tốc độ truyền, điện dung của cáp, và suy hao tín hiệu. Từ hằng số điện môi đến loại vật liệu cách điện cụ thể, mỗi đặc tính đều ảnh hưởng trực tiếp đến hiệu suất của hệ thống truyền dẫn dữ liệu.

Việc hiểu rõ về các loại vật liệu cách điện như PVC, PE, FEP/PTFE và cách chúng tác động đến tín hiệu sẽ giúp bạn đưa ra những quyết định sáng suốt khi lựa chọn cáp. Hãy luôn ưu tiên cáp có lớp cách điện phù hợp với yêu cầu về tốc độ, môi trường và ngân sách để đảm bảo hệ thống của bạn hoạt động hiệu quả, ổn định và bền bỉ trong dài hạn. Đầu tư vào chất lượng của lớp cách điện chính là đầu tư vào tương lai của hệ thống truyền thông của bạn. Sau khi lựa chọn được cáp phù hợp, việc thi công cáp tín hiệu đúng cách cũng cực kỳ quan trọng để đảm bảo hiệu suất tối ưu. Nếu bạn muốn tìm hiểu sâu hơn về cấu tạo tổng thể của cáp tín hiệu, hãy xem lại bài viết chi tiết của chúng tôi.
