Trong thế giới công nghệ hiện đại, nơi mà mọi thứ đều được kết nối và truyền tải thông tin không ngừng, cáp tín hiệu đóng vai trò như những huyết mạch quan trọng. Tuy nhiên, chất lượng của tín hiệu truyền tải có thể dễ dàng bị suy giảm bởi vô vàn yếu tố gây nhiễu từ môi trường xung quanh. Đây chính là lúc lớp chống nhiễu cáp tín hiệu thể hiện tầm quan trọng không thể thiếu của mình.

Bạn có bao giờ tự hỏi điều gì giúp cáp tín hiệu của mình hoạt động ổn định trong môi trường công nghiệp đầy "nhiễu loạn"? Hay làm thế nào để bảo vệ tín hiệu số khỏi bị méo mó, mất mát dữ liệu? Bài viết này sẽ đi sâu vào khám phá mọi khía cạnh của lớp chống nhiễu cáp tín hiệu, từ những khái niệm cơ bản đến các loại phổ biến như Foil và Braid, cũng như cách chúng hoạt động để bảo vệ đường truyền của bạn. Hãy cùng tìm hiểu để có cái nhìn toàn diện về nguyên lý hoạt động và công nghệ then chốt này!

1. Lớp Chống Nhiễu Cáp Tín Hiệu Là Gì?

Lớp chống nhiễu cáp tín hiệu, hay còn gọi là lớp che chắn (shielding), là một hoặc nhiều lớp vật liệu dẫn điện được bọc xung quanh các lõi dẫn điện bên trong của cáp. Mục đích chính của lớp này là bảo vệ tín hiệu điện chạy qua cáp khỏi các tác động tiêu cực của nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài, đồng thời ngăn chặn tín hiệu bên trong cáp phát tán ra ngoài gây nhiễu cho các thiết bị khác. Nói cách khác, nó hoạt động như một "hàng rào" bảo vệ, đảm bảo sự toàn vẹn và ổn định của tín hiệu. Bên cạnh các lớp che chắn bên trong, chất lượng vỏ bọc cáp bên ngoài cũng góp phần quan trọng vào độ bền và khả năng bảo vệ tổng thể của cáp.

Trong cấu tạo cáp tín hiệu chống nhiễu, lớp chống nhiễu thường được làm từ các kim loại như đồng, nhôm, hoặc hợp kim của chúng. Các lớp này có thể ở dạng lá kim loại mỏng (foil) hoặc dạng bện từ nhiều sợi kim loại nhỏ (braid). Sự hiện diện của lớp chống nhiễu cáp tín hiệu là yếu tố then chốt giúp cáp tín hiệu chống nhiễu và cáp điều khiển chống nhiễu duy trì hiệu suất cao trong các môi trường khắc nghiệt. Việc lựa chọn vật liệu dẫn phù hợp cho lõi cáp cũng là một khía cạnh cần được quan tâm để tối ưu hiệu suất truyền tải.

2. Tại Sao Cần Chống Nhiễu Cho Cáp Tín Hiệu?

Môi trường hiện đại tràn ngập các nguồn gây nhiễu điện từ. Từ các động cơ công nghiệp, hệ thống chiếu sáng, bộ nguồn, đến các thiết bị phát sóng không dây, tất cả đều có thể tạo ra nhiễu ảnh hưởng đến chất lượng truyền tải của cáp tín hiệu. Việc không có lớp chống nhiễu cáp tín hiệu có thể dẫn đến những vấn đề nghiêm trọng.

2.1. Nhiễu Điện Từ (EMI) và Nhiễu Tần Số Vô Tuyến (RFI)

• Nhiễu Điện Từ (EMI - Electromagnetic Interference): Là sự gián đoạn trong mạch điện do cảm ứng điện từ hoặc bức xạ điện từ. Các nguồn gây EMI có thể là tia sét, hồ quang điện, động cơ điện, đường dây điện cao thế, v.v.
• Nhiễu Tần Số Vô Tuyến (RFI - Radio Frequency Interference): Là một dạng của EMI, xảy ra ở dải tần số vô tuyến. Các nguồn RFI phổ biến bao gồm sóng radio, sóng điện thoại di động, Wi-Fi, lò vi sóng, v.v.

Cả EMI và RFI đều có thể "xâm nhập" vào lõi cáp tín hiệu, gây ra những thay đổi không mong muốn trong tín hiệu điện, làm giảm chất lượng hoặc thậm chí mất tín hiệu hoàn toàn. Do đô, công nghệ chống nhiễu cho cáp tín hiệu trở nên cực kỳ quan trọng.

2.2. Hậu Quả Của Nhiễu Tín Hiệu

• Mất mát dữ liệu hoặc lỗi truyền thông: Đặc biệt nghiêm trọng trong các hệ thống điều khiển tự động, mạng máy tính, hoặc truyền hình ảnh/âm thanh kỹ thuật số.
• Giảm độ chính xác: Trong các ứng dụng đo lường, cảm biến, tín hiệu bị nhiễu có thể dẫn đến kết quả sai lệch, ảnh hưởng đến quá trình vận hành và quyết định.
• Hư hỏng thiết bị: Trong một số trường hợp cực đoan, nhiễu quá mạnh có thể gây hỏng hóc các linh kiện điện tử nhạy cảm.
• Hoạt động không ổn định của hệ thống: Gây ra sự cố ngắt quãng, trục trặc không lường trước, làm giảm hiệu suất và độ tin cậy của toàn bộ hệ thống.

Chính vì những lý do này, việc sử dụng cáp tín hiệu chống nhiễu với lớp chống nhiễu phù hợp là một khoản đầu tư xứng đáng để đảm bảo hoạt động trơn tru và an toàn của mọi hệ thống.

3. Các Loại Lớp Chống Nhiễu Phổ Biến Nhất

Để chống lại nhiễu tín hiệu hiệu quả, có nhiều loại lớp chống nhiễu cáp tín hiệu khác nhau được phát triển. Mỗi loại có cấu tạo, ưu nhược điểm và ứng dụng riêng biệt. Hai loại phổ biến nhất là Foil Shield (lá chắn kim loại) và Braid Shield (lá chắn bện).

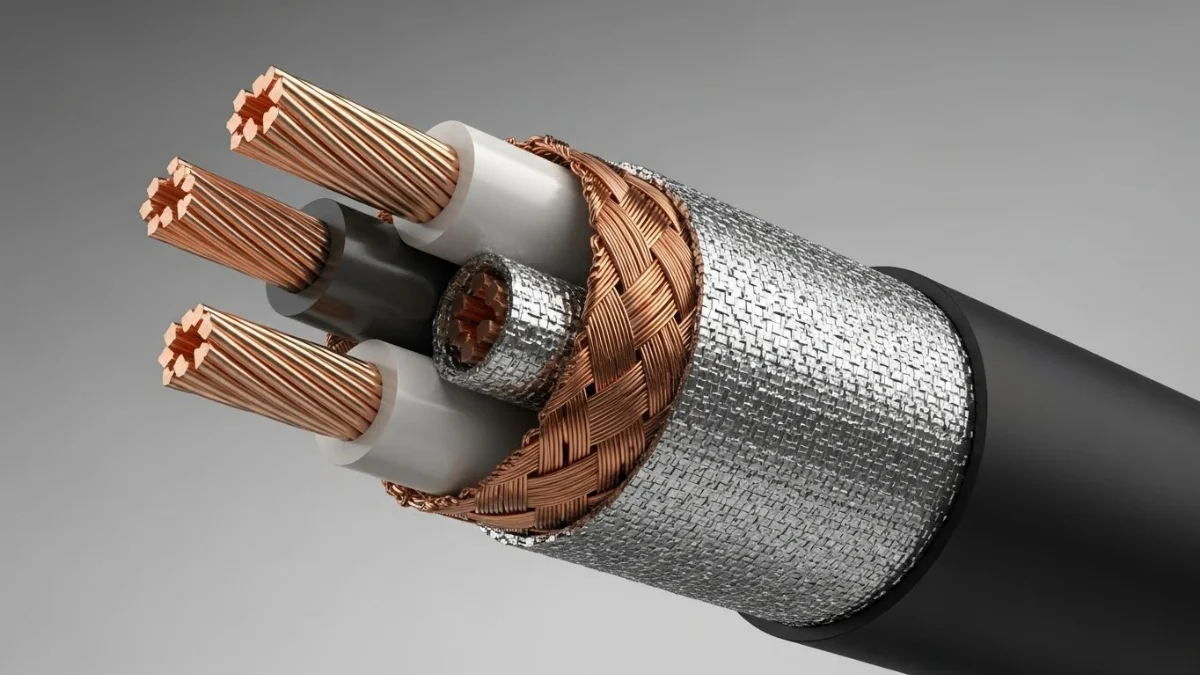

3.1. Lớp Chống Nhiễu Lá Chắn (Foil Shield)

Lá chắn Foil (Foil Shield) là một lớp vật liệu mỏng, thường là nhôm hoặc đồng, được dán vào một lớp nền polyester để tăng cường độ bền. Lớp lá chắn này được quấn quanh các lõi dẫn điện bên trong cáp.

• Ưu điểm:
  • Hiệu quả chống nhiễu tần số cao: Cung cấp 100% độ bao phủ (coverage), rất hiệu quả trong việc ngăn chặn nhiễu tần số cao (RFI).
  • Chi phí thấp: Thường rẻ hơn so với lá chắn bện.
  • Kích thước nhỏ gọn: Giúp cáp có đường kính nhỏ hơn, linh hoạt hơn.
• Nhược điểm:
  • Độ bền cơ học kém: Dễ bị rách, hư hỏng nếu bị uốn cong hoặc xử lý không cẩn thận.
  • Khó khăn khi đấu nối: Cần có dây thoát (drain wire) để đảm bảo tiếp địa đúng cách, việc đấu nối có thể phức tạp hơn.
  • Ít hiệu quả với nhiễu tần số thấp: Khả năng chống nhiễu điện từ (EMI) tần số thấp không bằng lá chắn bện.
• Ứng dụng: Thường được sử dụng trong các loại cáp cần độ che chắn cao ở tần số cao như cáp mạng (Ethernet), cáp điều khiển trong môi trường ít di chuyển.

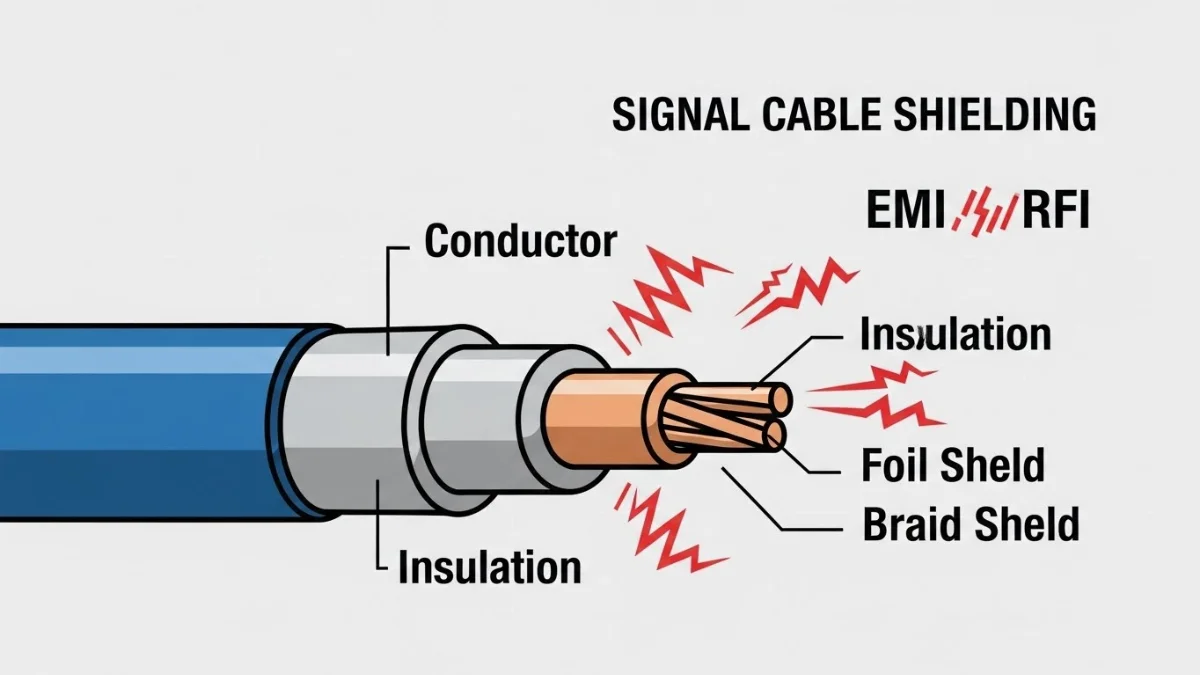

3.2. Lớp Chống Nhiễu Bện (Braid Shield)

Lá chắn Braid (Braid Shield) được tạo thành từ nhiều sợi kim loại nhỏ (thường là đồng trần hoặc đồng mạ thiếc) được bện lại với nhau thành một lớp lưới bao quanh lõi cáp. Lớp bện này có thể bao phủ từ 50% đến 95% bề mặt cáp.

• Ưu điểm:
  • Độ bền cơ học cao: Chống chịu tốt với việc uốn cong, kéo căng và các tác động vật lý khác, lý tưởng cho các ứng dụng di động hoặc lắp đặt khó khăn.
  • Hiệu quả chống nhiễu tần số thấp: Rất hiệu quả trong việc chống nhiễu điện từ (EMI) tần số thấp và cung cấp đường dẫn tiếp địa tốt.
  • Dễ đấu nối: Vì bản thân nó là một mạng lưới dẫn điện, việc tiếp địa thường đơn giản hơn.
• Nhược điểm:
  • Chi phí cao hơn: Quá trình sản xuất phức tạp hơn nên giá thành thường cao hơn Foil Shield.
  • Kích thước lớn hơn: Cáp có lớp bện thường có đường kính lớn hơn và ít linh hoạt hơn.
  • Độ bao phủ không tuyệt đối: Mặc dù cao, nhưng không đạt 100% như Foil, có thể kém hiệu quả hơn ở tần số rất cao.
• Ứng dụng: Phổ biến trong cáp điều khiển chống nhiễu, cáp đồng trục, cáp audio/video chuyên nghiệp, và các ứng dụng công nghiệp nơi cáp phải chịu tác động cơ học.

3.3. So Sánh Lớp Chống Nhiễu Foil và Braid

Việc so sánh lớp chống nhiễu Foil và Braid giúp chúng ta hiểu rõ hơn về từng loại và đưa ra lựa chọn phù hợp. Dưới đây là bảng tóm tắt các điểm khác biệt chính:

3.4. Cáp Tín Hiệu Chống Nhiễu Hai Lớp (Dual Shield)

Để đạt được hiệu quả chống nhiễu tối ưu, đặc biệt là trong các môi trường có mức độ nhiễu cực cao hoặc khi yêu cầu về độ tin cậy tín hiệu là tuyệt đối, người ta thường sử dụng cáp tín hiệu chống nhiễu 2 lớp. Cấu hình phổ biến nhất là kết hợp cả Foil Shield và Braid Shield.

Trong cấu tạo này, lớp Foil thường được đặt gần lõi dẫn điện nhất để cung cấp độ che chắn 100% cho các tần số cao. Bên ngoài lớp Foil là lớp Braid, giúp tăng cường khả năng chống nhiễu tần số thấp và cải thiện độ bền cơ học cho toàn bộ cáp. Sự kết hợp này mang lại khả năng chống nhiễu vượt trội trên một dải tần số rộng, đồng thời đảm bảo cáp đủ mạnh mẽ để chịu được các điều kiện khắc nghiệt.

Ngoài ra, một số cáp còn có các cặp dây dẫn được chống nhiễu riêng biệt bằng lớp Foil, sau đó toàn bộ các cặp này lại được bọc thêm một lớp chống nhiễu tổng thể (Overall Shield) bằng Foil hoặc Braid. Đây là giải pháp tối ưu cho các ứng dụng đòi hỏi sự cách ly tín hiệu tuyệt đối giữa các cặp dẫn và chống nhiễu tối đa từ bên ngoài.

4. Tác Dụng Vượt Trội Của Lớp Chống Nhiễu Cáp Tín Hiệu

Việc trang bị lớp chống nhiễu cáp tín hiệu mang lại nhiều tác dụng vượt trội, đảm bảo hiệu suất và độ tin cậy cho toàn bộ hệ thống:

• Bảo vệ toàn vẹn tín hiệu: Ngăn chặn nhiễu EMI/RFI xâm nhập hoặc phát tán, đảm bảo tín hiệu truyền đi luôn r&õ ràng, không bị méo mó, mất mát dữ liệu. Điều này đặc biệt quan trọng đối với các tín hiệu số nhạy cảm.
• Tăng độ tin cậy của hệ thống: Khi tín hiệu được bảo vệ tốt, các thiết bị và hệ thống hoạt động ổn định hơn, giảm thiểu các lỗi không mong muốn, thời gian chết và chi phí bảo trì.
• Tuân thủ các tiêu chuẩn điện từ: Nhiều tiêu chuẩn công nghiệp và quy định về tương thích điện từ (EMC) yêu cầu sử dụng cáp chống nhiễu để đảm bảo rằng các thiết bị không gây nhiễu lẫn nhau.
• Cải thiện hiệu suất truyền dẫn: Giảm suy hao tín hiệu và crosstalk (nhiễu xuyên âm) giữa các cặp dây bên trong cáp, đặc biệt quan trọng trong các ứng dụng truyền dữ liệu tốc độ cao.
• Kéo dài tuổi thọ thiết bị: Bằng cách giảm thiểu các dao động và sự cố do nhiễu gây ra, cáp tín hiệu chống nhiễu gián tiếp bảo vệ các linh kiện điện tử nhạy cảm, kéo dài tuổi thọ hoạt động của chúng.

Không chỉ đơn thuần là một lớp bảo vệ vật lý, lớp chống nhiễu cáp tín hiệu còn là một phần không thể thiếu của hệ thống điện từ, góp phần quan trọng vào sự ổn định và hiệu quả của mọi ứng dụng công nghệ.

5. Công Nghệ Chống Nhiễu Cho Cáp Tín Hiệu Hiện Đại

Với sự phát triển không ngừng của công nghệ, các giải pháp chống nhiễu cho cáp tín hiệu cũng ngày càng được cải tiến. Ngoài các lớp Foil và Braid truyền thống, các nhà sản xuất còn nghiên cứu và áp dụng nhiều công nghệ tiên tiến khác:

• Vật liệu chống nhiễu cải tiến: Sử dụng các hợp kim kim loại đặc biệt hoặc vật liệu tổng hợp có khả năng hấp thụ và phản xạ nhiễu hiệu quả hơn.
• Thiết kế hình học tối ưu: Cách bố trí các cặp dây xoắn đôi (twisted pair) với bước xoắn khác nhau, hoặc sử dụng cấu trúc cáp đồng tâm để tối đa hóa hiệu quả chống nhiễu nội tại.
• Lớp cách điện chuyên biệt: Các lớp cách điện có hằng số điện môi thấp giúp giảm suy hao tín hiêu và tăng cường khả năng chống nhiễu.
• Cáp chống nhiễu với nhiều lớp bảo vệ: Ví dụ như S/FTP (Shielded/Foiled Twisted Pair) trong cáp mạng, nơi mỗi cặp dây được bọc foil riêng và toàn bộ cáp lại được bọc thêm một lớp bện tổng thể. Đây là ví dụ điển hình của cáp tín hiệu chống nhiễu 2 lớp, cung cấp mức độ bảo vệ cao nhất.
• Giải pháp tiếp địa toàn diện: Đảm bảo lớp chống nhiễu được tiếp địa đúng cách và hiệu quả là yếu tố then chốt. Các hệ thống tiếp địa được thiết kế khoa học giúp dẫn các dòng nhiễu xuống đất một cách an toàn.

Những công nghệ này không chỉ nâng cao khả năng chống nhiễu EMI và RFI mà còn giúp tối ưu hóa hiệu suất tổng thể, đáp ứng nhu cầu ngày càng cao của các ứng dụng truyền dẫn dữ liệu tốc độ cao và các hệ thống điều khiển nhạy cảm.

6. Cách Lựa Chọn Cáp Tín Hiệu Chống Nhiễu Phù Hợp

Việc lựa chọn cáp tín hiệu chống nhiễu phù hợp là yếu tố quyết định đến hiệu quả và độ tin cậy của hệ thống. Để đưa ra quyết định đúng đắn, bạn cần xem xét các yếu tố sau, đặc biệt là các ứng dụng cáp tín hiệu cụ thể mà bạn đang triển khai:

• Môi trường lắp đặt:
  • Môi trường ít nhiễu: Có thể chỉ cần cáp có lớp chống nhiễu Foil hoặc các cặp xoắn đôi cơ bản.
  • Môi trường công nghiệp nặng, nhiều nguồn nhiễu (động cơ, biến tần): Bắt buộc phải sử dụng cáp tín hiệu chống nhiễu 2 lớp (Foil + Braid) hoặc cáp có lớp chống nhiễu bện mật độ cao để đảm bảo chống nhiễu EMI hiệu quả.
  • Môi trường c&ó; yêu cầu cao về độ bền cơ học: Ưu tiên cáp có Braid Shield.
• Dải tần số của tín hiệu:
  • Tần số cao (ví dụ: mạng dữ liệu): Foil Shield rất hiệu quả.
  • Tần số thấp (ví dụ: tín hiệu điều khiển analog): Braid Shield sẽ cho hiệu quả tốt hơn.
• Yêu cầu về hiệu suất:
  • Bạn cần mức độ bảo vệ chống nhiễu đến đâu? Nếu là ứng dụng nhạy cảm (y tế, hàng không, quân sự), cần loại cáp có hiệu suất chống nhiễu cao nhất.
  • Cân nhắc mức độ suy hao tín hiệu cho phép và crosstalk.
• Ngân sách và chi phí: Cáp c&ó; lớp chống nhiễu kép hoặc chất liệu cao cấp hơn thường đi kèm với chi phí cao hơn. Cân bằng giữa hiệu suất mong muốn và khả năng tài chính.
• Tiêu chuẩn và quy định: Đảm bảo cáp được lựa chọn tuân thủ các tiêu chuẩn ngành hoặc quốc gia liên quan đến an toàn điện và tương thích điện từ.
• Hãng sản xuất và chất lượng: Lựa chọn các nhà cung cấp uy tín để đảm bảo chất lượng vật liệu và quy trình sản xuất của lớp chống nhiễu cáp tín hiệu.

Việc hiểu rõ các yếu tố này sẽ giúp bạn đưa ra quyết định thông minh khi lựa chọn cáp, đảm bảo hệ thống của bạn hoạt động ổn định và bền bỉ theo thời gian. Đừng quên rằng, thi công cáp tín hiệu đúng kỹ thuật cũng là một yếu tố then chốt để đạt được hiệu quả chống nhiễu tối ưu nhất.

Kết Luận

Lớp chống nhiễu cáp tín hiệu không chỉ là một thành phần nhỏ mà là một yếu tố sống còn, quyết định đến hiệu suất và độ tin cậy của mọi hệ thống điện tử. Từ những lớp Foil mỏng manh bảo vệ tín hiệu tần số cao, đến lớp Braid mạnh mẽ chống lại nhiễu EMI tần số thấp và tăng cường độ bền cơ học, mỗi loại đều c&ó; vai trò riêng biệt và quan trọng.

Qua bài viết này, hy vọng bạn đã có cái nhìn toàn diện về lớp chống nhiễu cáp tín hiệu là gì, tại sao chúng lại cần thiết, các loại lớp chống nhiễu phổ biến như Foil và Braid, cũng như cách lựa chọn cáp tín hiệu chống nhiễu phù hợp cho từng ứng dụng cụ thể. Để quay lại cấu tạo chi tiết hơn về các loại cáp, hãy khám phá thêm các bài viết liên quan. Việc đầu tư vào cáp tín hiệu chống nhiễu chất lượng cao là một quyết định thông minh, giúp bảo vệ dữ liệu, tối ưu h&óa hoạt động và kéo dài tuổi thọ của thiết bị trong mọi môi trường, từ dân dụng đến công nghiệp khắc nghiệt.
