Trong thế giới công nghệ và tự động hóa ngày càng phát triển, cáp tín hiệu đóng vai trò không thể thiếu, là huyết mạch truyền tải thông tin giữa các thiết bị. Tuy nhiên, không phải ai cũng thực sự hiểu rõ về cấu tạo cáp tín hiệu cũng như cách mà mỗi thành phần bên trong giúp duy trì sự ổn định và chính xác của dữ liệu. Đặc biệt, chức năng chống nhiễu là một yếu tố then chốt, quyết định hiệu suất của toàn bộ hệ thống.
Bài viết này sẽ đưa bạn đi sâu vào tìm hiểu chi tiết cấu tạo cáp tín hiệu, phân tích từng lớp một và khám phá chức năng cáp tín hiệu, đặc biệt là vai trò quan trọng của các lớp chống nhiễu. Từ đó, bạn sẽ c&ó; cái nhìn toàn diện hơn về Nguyên lý hoạt động và biết cách lựa chọn cáp tín hiệu chống nhiễu phù hợp cho các ứng dụng từ dân dụng đến công nghiệp.
Mục Lục
1. Tổng quan về Cáp Tín Hiệu và Vai trò quan trọng
Cáp Tín Hiệu - Tổng Quan là một thành phần không thể thiếu trong bất kỳ hệ thống điện tử, tự động hóa hay truyền thông nào. Nhiệm vụ chính của chúng là truyền tải các tín hiệu điện tử hoặc dữ liệu từ điểm này đến điểm khác một cách chính xác và ổn định. Từ các thiết bị đơn giản trong gia đình đến những hệ thống phức tạp trong nhà máy công nghiệp, sự hiện diện của cáp tín hiệu là cực kỳ quan trọng.
Trong môi trường hiện đại, nơi mà nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) tràn ngập, việc đảm bảo tín hiệu được truyền đi mà không bị suy hao hay biến dạng là một thách thức lớn. Đó là lý do tại sao việc hiểu rõ cấu tạo cáp tín hiệu không chỉ giúp chúng ta lựa chọn đúng Các loại cáp phổ biến mà còn tối ưu hóa hiệu suất của toàn bộ hệ thống, đặc biệt là với các loại cáp tín hiệu chống nhiễu.
Chức năng cáp tín hiệu không chỉ đơn thuần là dẫn điện, mà còn là bảo vệ dữ liệu khỏi các tác động bên ngoài, đảm bảo tính toàn vẹn của thông tin. Để làm được điều đó, mỗi cấu trúc cáp tín hiệu được thiết kế với nhiều lớp khác nhau, mỗi lớp có một vai trò và mục đích riêng biệt.

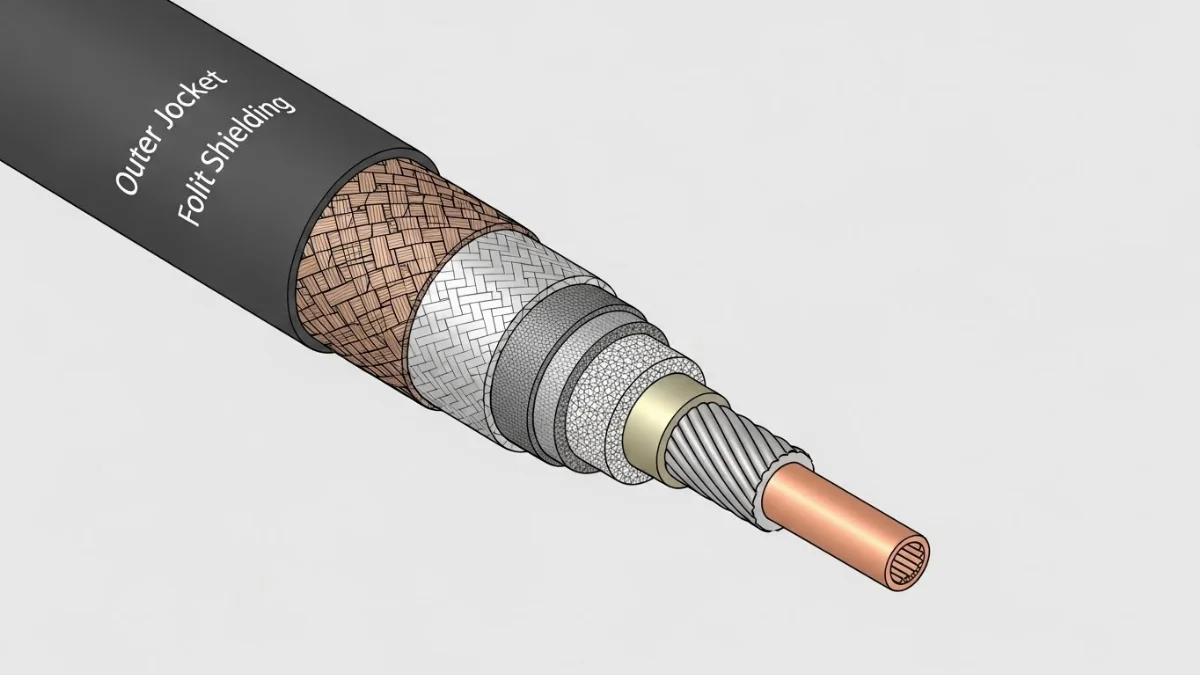

2. Tìm hiểu chi tiết cấu tạo cáp tín hiệu: Các Lớp Cơ Bản
Để thực sự nắm rõ về cấu tạo cáp tín hiệu, chúng ta cần đi sâu vào từng lớp cấu thành nên chúng. Mặc dù có nhiều biến thể tùy thuộc vào ứng dụng, nhưng hầu hết các lớp của cáp tín hiệu đều bao gồm các thành phần cơ bản sau:
2.1. Lõi Dẫn (Conductor)
Lõi dẫn là trái tim của mọi cáp tín hiệu, c&ó; nhiệm vụ chính là truyền tải tín hiệu điện. Thông thường, lõi dẫn được làm từ đồng (Copper) do khả năng dẫn điện tuyệt vời của nó, đôi khi là nhôm hoặc hợp kim đặc biệt. Việc lựa chọn Vật liệu dẫn phù hợp là rất quan trọng.
- Lõi đặc (Solid Core): Gồm một sợi kim loại duy nhất. Ưu điểm là độ bền cơ học cao và chi phí thấp, thường dùng cho các ứng dụng cố định.
- Lõi bện (Stranded Core): Gồm nhiều sợi kim loại nhỏ bện lại với nhau. Loại này linh hoạt hơn, chịu được uốn cong tốt hơn, phù hợp cho các ứng dụng cần di chuyển hoặc lắp đặt phức tạp.
Số lượng và kích thước của lõi dẫn sẽ quyết định khả năng tải tín hiệu và điện áp của cáp.
2.2. Lớp Cách Điện (Insulation)
Ngay bên ngoài lõi dẫn là Lớp cách điện, một trong các thành phần chính của cáp tín hiệu. Lớp này c&ó; vai trò cực kỳ quan trọng trong việc ngăn chặn tín hiệu bị rò rỉ ra ngoài hoặc các lõi dẫn bên trong bị ngắn mạch với nhau. Đồng thời, nó cũng giúp bảo vệ tín hiệu khỏi các nhiễu xuyên âm (crosstalk) giữa các cặp dây.
Các vật liệu cách điện phổ biến bao gồm PVC (Polyvinyl Chloride), PE (Polyethylene), XLPE (Cross-linked Polyethylene) và PTFE (Polytetrafluoroethylene). Mỗi vật liệu c&ó; đặc tính riêng về độ bền điện, khả năng chịu nhiệt và tính linh hoạt, phù hợp với các yêu cầu ứng dụng khác nhau.

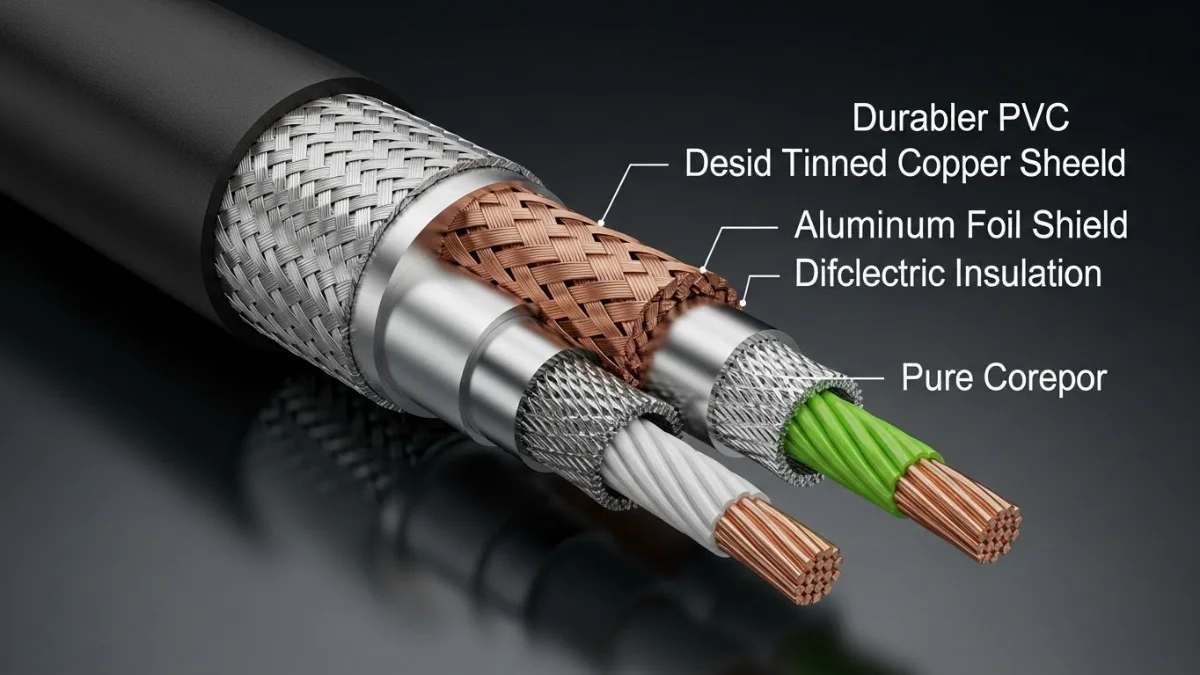

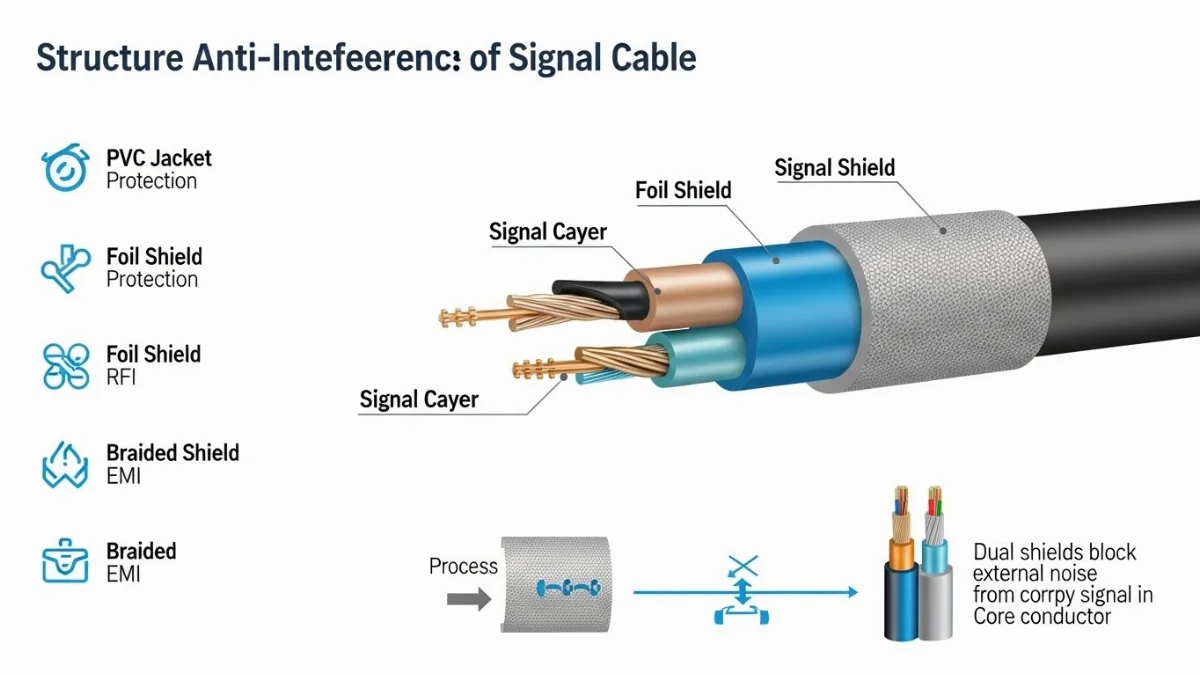

2.3. Lớp Chống Nhiễu (Shielding)
Đây là Lớp chống nhiễu đặc biệt quan trọng, đặc biệt đối với cáp tín hiệu chống nhiễu. Chức năng của lớp chống nhiễu cáp tín hiệu là bảo vệ tín hiệu bên trong khỏi nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài, đồng thời ngăn chặn tín hiệu từ cáp gây nhiễu cho các thiết bị khác.
C&ó; nhiều loại lớp chống nhiễu:
- Lá chắn nhôm (Foil Shield): Thường là một lớp lá nhôm mỏng kết hợp với polyester. Nó cung cấp khả năng che chắn tốt ở tần số cao, nhẹ và tiết kiệm chi phí.
- Lá chắn bện (Braided Shield): Gồm các sợi đồng hoặc nhôm bện lại thành một lớp lưới. Lớp này mang lại độ bền cơ học cao và khả năng chống nhiễu hiệu quả ở tần số thấp.
- Lá chắn xoắn ốc (Spiral Shield): Các sợi đồng được quấn quanh lõi dẫn theo hình xoắn ốc. Loại này linh hoạt hơn lá chắn bện nhưng hiệu quả chống nhiễu c&ó; thể kém hơn ở tần số cao.
- Lớp chống nhiễu kép (Double Shield): Kết hợp cả lá chắn nhôm và lá chắn bện để tối đa hóa hiệu quả chống nhiễu trên một dải tần số rộng.
Sự hiện diện của lớp chống nhiễu là yếu tố then chốt giúp cáp tín hiệu điều khiển chống nhiễu hoạt động ổn định trong các môi trường khắc nghiệt như nhà máy, nơi c&ó; nhiều động cơ, máy móc phát ra nhiễu.
2.4. Lớp Bọc Ngoài (Outer Jacket)
Lớp vỏ bọc ngoài của cáp tín hiệu c&ó; tác dụng gì? Đây là lớp bảo vệ cuối cùng và quan trọng nhất đối với môi trường bên ngoài. Lớp vỏ bọc ngoài, hay còn gọi là Vỏ bọc cáp, c&ó; chức năng bảo vệ cấu trúc cáp tín hiệu bên trong khỏi các tác động vật lý như va đập, mài mòn, cắt xén, cũng như các yếu tố môi trường như độ ẩm, hóa chất, dầu, tia UV và nhiệt độ khắc nghiệt.
Các vật liệu phổ biến cho lớp vỏ bọc bao gồm:
- PVC (Polyvinyl Chloride): Phổ biến, linh hoạt, chịu hóa chất tốt, nhưng c&ó; thể sinh ra khói độc khi cháy.
- PE (Polyethylene): Chống ẩm và chịu mài mòn tốt, thường dùng cho cáp ngoài trời.
- LSZH (Low Smoke Zero Halogen): Ưu việt trong các khu vực công cộng hoặc nhạy cảm với cháy nổ, vì nó không tạo ra khói độc và halogen khi cháy.
- PUR (Polyurethane): Độ bền cơ học và khả năng chịu mài mòn cực cao, thích hợp cho các ứng dụng công nghiệp nặng.
Việc lựa chọn vật liệu vỏ bọc phù hợp là rất quan trọng để đảm bảo tuổi thọ và độ tin cậy của cáp tín hiệu trong điều kiện hoạt động cụ thể.

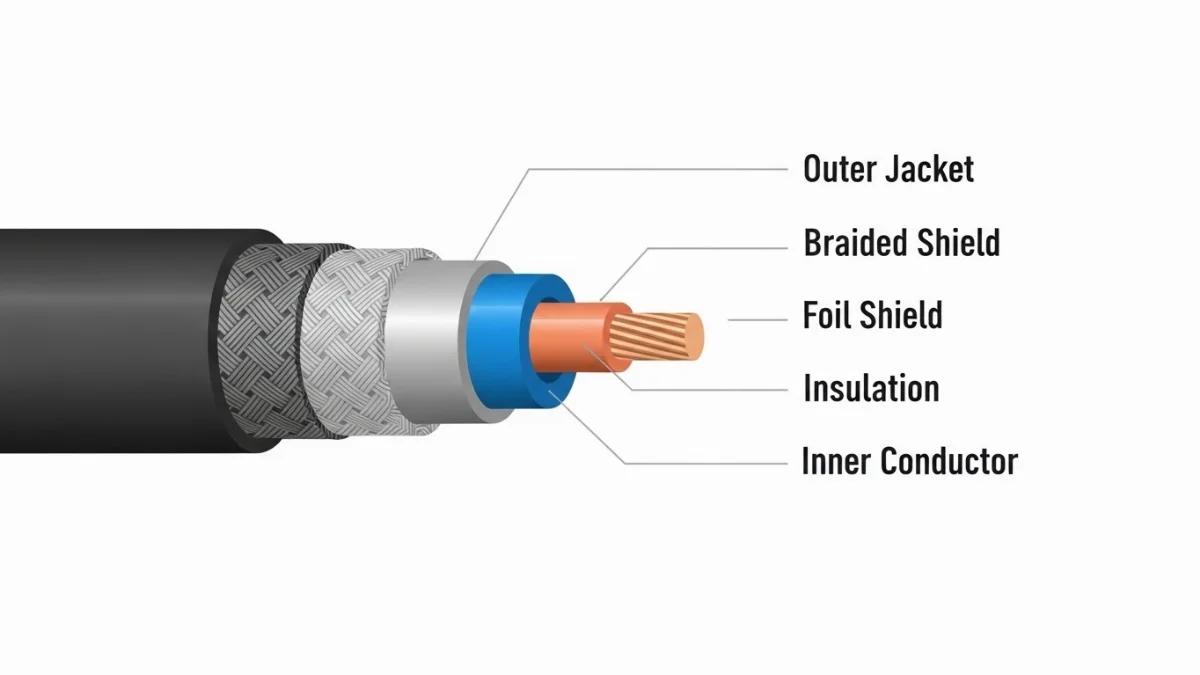

3. Cấu tạo Cáp T&ín Hiệu Đặc Biệt: Cáp Điều Khiển và Công Nghiệp
Trong môi trường c&ô;ng nghiệp, nơi yêu cầu độ bền, độ tin cậy và khả năng chống nhiễu cao, cấu tạo cáp tín hiệu điều khiển chống nhiễu và cấu tạo cáp tín hiệu dùng trong công nghiệp thường c&ó; những đặc điểm riêng biệt.
Cáp điều khiển thường c&ó; nhiều cặp dây dẫn nhỏ, mỗi cặp c&ó; thể được bện xoắn hoặc chống nhiễu riêng biệt để giảm thiểu nhiễu xuyên âm. Chúng được thiết kế để truyền tải các tín hiệu điều khiển, đo lường hoặc dữ liệu với độ chính xác cao trong các ứng dụng trong công nghiệp như hệ thống tự động h&óa nhà máy, robot, hay các thiết bị đo lường.
Ngoài các lớp cơ bản, cáp công nghiệp thường được bổ sung thêm:
- Lớp độn (Filler): Giúp cáp giữ được hình dạng tròn và tăng độ bền cơ học.
- Lớp giáp (Armoring): C&ó; thể là giáp thép xoắn (SWA) hoặc giáp băng thép (STA), cung cấp khả năng bảo vệ vượt trội chống lại các tác động cơ học mạnh mẽ, thích hợp cho việc chôn ngầm hoặc lắp đặt trong môi trường khắc nghiệt.
- Dây thoát nhiễu (Drain Wire): Thường đi kèm với lá chắn nhôm, giúp dẫn các tín hiệu nhiễu về đất, tăng cường chức năng của lớp chống nhiễu cáp tín hiệu.
Những lớp bổ sung này là minh chứng cho sự phức tạp và chuyên biệt trong cấu trúc cáp tín hiệu dùng trong các ứng dụng đặc thù, đảm bảo rằng cáp điều khiển c&ó; thể hoạt động bền bỉ và chính xác ngay cả trong những điều kiện khó khăn nhất.
4. Tầm Quan Trọng của Thiết Kế Cấu Trúc Cáp T&ín Hiệu Chuẩn
Việc tìm hiểu chi tiết cấu tạo cáp tín hiệu không chỉ là kiến thức cơ bản mà còn là yếu tố then chốt để đảm bảo hiệu suất và độ tin cậy của toàn bộ hệ thống. Một cấu trúc cáp tín hiệu được thiết kế chuẩn mực sẽ mang lại nhiều lợi ích:
- Độ chính xác tín hiệu: Các lớp cách điện và chống nhiễu hiệu quả đảm bảo tín hiệu được truyền tải mà không bị suy hao, méo mó hoặc nhiễm nhiễu, điều này cực kỳ quan trọng đối với các ứng dụng nhạy cảm như đo l&ường chính xác hay truyền thông dữ liệu tốc độ cao.
- Giảm thiểu nhiễu: Đặc biệt với cáp tín hiệu chống nhiễu, lớp chắn được thiết kế tối ưu giúp loại bỏ hoặc giảm thiểu đáng kể ảnh hưởng của EMI/RFI, ngăn chặn lỗi hệ thống và tăng cường độ ổn định. Đây chính là yếu tố cốt l&õ;i của chức năng của lớp chống nhiễu cáp tín hiệu.
- Tuổi thọ và độ bền: Lớp vỏ bọc ngoài chất lượng cao và các lớp bảo vệ bên trong giúp cáp chịu được các tác động cơ học, hóa chất, nhiệt độ và các yếu tố môi trường khắc nghiệt, kéo dài tuổi thọ sản phẩm và giảm chi phí bảo trì.
- An toàn: Đối với cáp tín hiệu dùng trong công nghiệp, việc lựa chọn vật liệu chống cháy, không halogen là rất quan trọng để đảm bảo an toàn cho con người và tài sản trong trường hợp xảy ra hỏa hoạn.
Hiểu rõ các thành phần chính của cáp tín hiệu và lớp vỏ bọc ngoài của cáp tín hiệu c&ó; tác dụng gì sẽ giúp các kỹ sư và người dùng đưa ra quyết định sáng suốt hơn khi lựa chọn cáp, tránh được những rủi ro không đáng có và tối ưu hóa chi phí đầu tư.
5. Hướng Dẫn Lựa Chọn Cáp T&ín Hiệu Phù Hợp
Việc chọn cáp tín hiệu không chỉ dựa vào giá thành mà còn cần cân nhắc nhiều yếu tố kỹ thuật để đảm bảo hệ thống hoạt động ổn định và hiệu quả. Dưới đây là một số hướng dẫn giúp bạn chọn được loại cáp phù hợp dựa trên cấu tạo cáp tín hiệu và các yêu cầu ứng dụng:
- Xác định môi trường hoạt động:
- Trong nhà/Ngoài trời: Cáp ngoài trời cần lớp vỏ bọc chống UV, chống ẩm và chịu nhiệt độ khắc nghiệt (PE, LSZH).
- Môi trường công nghiệp/Văn phòng: Môi trường c&ô;ng nghiệp đòi hỏi cáp c&ó; khả năng chống nhiễu cao (cáp tín hiệu chống nhiễu, c&ó; lớp giáp), chịu dầu, hóa chất (PUR, LSZH).
- Nhiệt độ: Đảm bảo vật liệu cách điện và vỏ bọc chịu được dải nhiệt độ hoạt động.
- Loại tín hiệu cần truyền tải:
- Analog/Digital: Tín hiệu số tốc độ cao c&ó; thể yêu cầu cáp xoắn đôi, c&ó; lớp chống nhiễu tốt hơn.
- Tần số tín hiệu: Hiệu quả của lớp chống nhiễu (foil, braid) sẽ khác nhau tùy theo dải tần.
- Yêu cầu về chống nhiễu:
- Nếu môi trường c&ó; nhiều nguồn nhiễu điện từ (động cơ lớn, máy phát), bắt buộc phải sử dụng cáp tín hiệu chống nhiễu với lớp chắn hiệu quả (lớp chống nhiễu kép là một lựa chọn tốt). Luôn ưu tiên các loại cáp c&ó; chức năng của lớp chống nhiễu cáp tín hiệu r&õ ràng và đã được kiểm định.
- Yêu cầu về cơ học:
- Nếu cáp cần linh hoạt, thường xuyên uốn cong, hãy chọn loại c&ó; lõi bện và vỏ bọc mềm dẻo.
- Nếu cáp c&ó; nguy cơ bị va đập, nghiền nát, hãy cân nhắc cáp c&ó; lớp giáp bảo vệ.
- Tiêu chuẩn và chứng nhận:
- Đảm bảo cáp tuân thủ các tiêu chuẩn công nghiệp (ví dụ: UL, CE, RoHS) để đảm bảo chất lượng và an toàn. Đặc biệt quan trọng với cấu tạo cáp tín hiệu dùng trong công nghiệp.
Hiểu rõ các lớp của cáp tín hiệu và từng thành phần chính của cáp tín hiệu sẽ giúp bạn tự tin đưa ra quyết định lựa chọn loại cáp tối ưu, đảm bảo hiệu suất và tuổi thọ cho hệ thống của mình.
6. Kết Luận
Qua bài viết này, chúng ta đã cùng nhau tìm hiểu chi tiết cấu tạo cáp tín hiệu, từ những lõi dẫn truyền tải thông tin đến lớp vỏ bọc ngoài bảo vệ toàn diện. Mỗi thành phần, mỗi lớp trong cấu trúc cáp tín hiệu đều đóng góp một vai trò riêng biệt nhưng không kém phần quan trọng, đặc biệt là chức năng của lớp chống nhiễu cáp tín hiệu, giúp đảm bảo sự ổn định và chính xác của dữ liệu được truyền tải.
Dù là cáp tín hiệu thông thường hay cáp tín hiệu điều khiển chống nhiễu chuyên dụng cho c&ô;ng nghiệp, việc nắm vững các lớp của cáp tín hiệu và các thành phần chính của cáp tín hiệu là chìa khóa để lựa chọn và sử dụng chúng một cách hiệu quả nhất. Hy vọng những thông tin này sẽ giúp bạn c&ó; cái nhìn sâu sắc hơn về thế giới của cáp tín hiệu, từ đó đưa ra những quyết định đúng đắn, góp phần vào sự hoạt động trơn tru và bền vững của mọi hệ thống.
