Trong các hệ thống điện công nghiệp hiện đại, cáp điều khiển đóng vai trò cầu nối quan trọng, truyền tải tín hiệu từ thiết bị điều khiển đến các cơ cấu chấp hành và ngược lại. Việc lựa chọn loại cáp phù hợp không chỉ ảnh hưởng đến hiệu suất hoạt động mà còn quyết định độ ổn định và tuổi thọ của cả hệ thống. Trong số các loại cáp điều khiển, cáp điều khiển không chống nhiễu là một lựa chọn phổ biến, được sử dụng rộng rãi nhờ một số ưu điểm nhất định. Tuy nhiên, bên cạnh những ưu điểm, loại cáp này cũng tồn tại những nhược điểm đáng kể, đặc biệt khi phải hoạt động trong môi trường công nghiệp đầy rẫy các nguồn nhiễu điện từ. Vậy cáp điều khiển không chống nhiễu có tốt không và đâu là những nhược điểm cáp điều khiển không chống nhiễu mà bạn cần lưu ý?

Bài viết này của Kho Cáp Châu Âu sẽ đi sâu phân tích toàn diện ưu nhược điểm của cáp điều khiển không chống nhiễu trong hệ thống điện công nghiệp. Chúng ta sẽ cùng đánh giá cáp điều khiển không chống nhiễu từ nhiều góc độ, xem xét khả năng truyền tín hiệu, độ bền cũng như những hạn chế khi triển khai trong môi trường nhà máy khắc nghiệt. Đồng thời, bài viết cũng đề cập ngắn gọn đến ưu điểm cáp điều khiển lõi đồng để bạn có cái nhìn tổng thể hơn khi thiết kế hệ thống tín hiệu. Mục tiêu là cung cấp cho bạn cái nhìn khách quan nhất để đưa ra quyết định lựa chọn loại cáp điều khiển phù hợp, tối ưu cho nhu cầu cụ thể của từng ứng dụng.

1. Giới thiệu về cáp điều khiển không chống nhiễu

Cáp điều khiển không chống nhiễu, hay còn gọi là cáp điều khiển không có lớp vỏ bọc chống nhiễu (unshielded control cable), là loại cáp được thiết kế để truyền tải tín hiệu điều khiển và dữ liệu trong các hệ thống điện và tự động hóa. Nếu bạn muốn hiểu sâu hơn về cấu tạo cáp điều khiển không chống nhiễu và sự khác biệt so với loại có chống nhiễu, bạn có thể tham khảo thêm tại Kho Cáp Châu Âu. Điểm khác biệt cơ bản của loại cáp này so với cáp chống nhiễu là việc thiếu đi lớp vỏ bọc kim loại (như bện hoặc lá chắn) có tác dụng ngăn chặn ảnh hưởng của nhiễu điện từ bên ngoài. Thay vào đó, ch&úng thường chỉ có lớp vỏ cách điện thông thường và vỏ bọc ngoài bảo vệ cơ học.

Sự đơn giản trong cấu tạo này mang lại những đặc tính riêng biệt cho cáp điều khiển không chống nhiễu, ảnh hưởng trực tiếp đến hiệu suất, chi phí và phạm vi ứng dụng của chúng. Mặc dù không có khả năng bảo vệ tín hiệu tối ưu như các loại cáp chống nhiễu, nhưng chúng vẫn có vai trò quan trọng trong nhiều tình huống cụ thể, đặc biệt là nơi yêu cầu chi phí thấp và môi trường ít nhiễu.

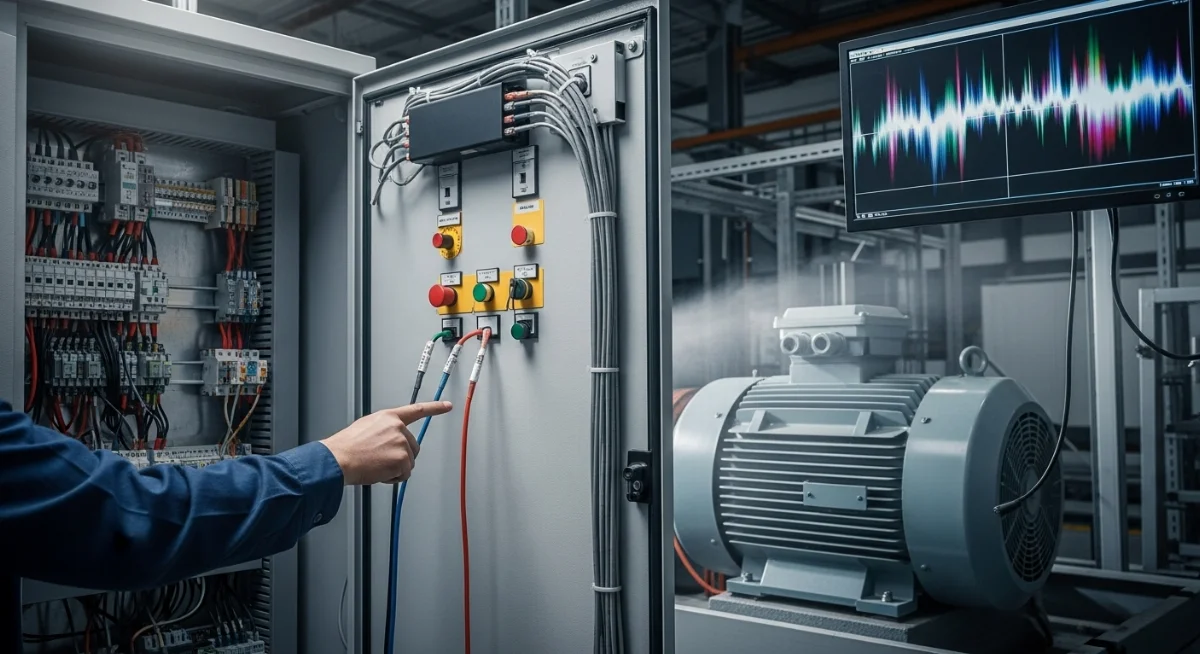

Trong các nhà máy và xí nghiệp, ứng dụng cáp điều khiển không chống nhiễu trong hệ thống điện công nghiệp vẫn khá phổ biến, đặc biệt là cho các mạch điều khiển không quan trọng, tín hiệu analog có dải tần số thấp, hoặc trong các khu vực được bảo vệ tốt khỏi các nguồn gây nhiễu điện từ. Ngoài môi trường công nghiệp, ứng dụng cáp không chống nhiễu trong dân dụng và hạ tầng nhẹ cũng rất đa dạng, từ hệ thống báo hiệu, điều khiển thiết bị nhẹ đến các giải pháp tín hiệu trong tòa nhà. Tuy nhiên, việc hiểu rõ bản chất và đặc tính của chúng là chìa khóa để tránh những rủi ro tiềm ẩn về độ tin cậy của hệ thống.

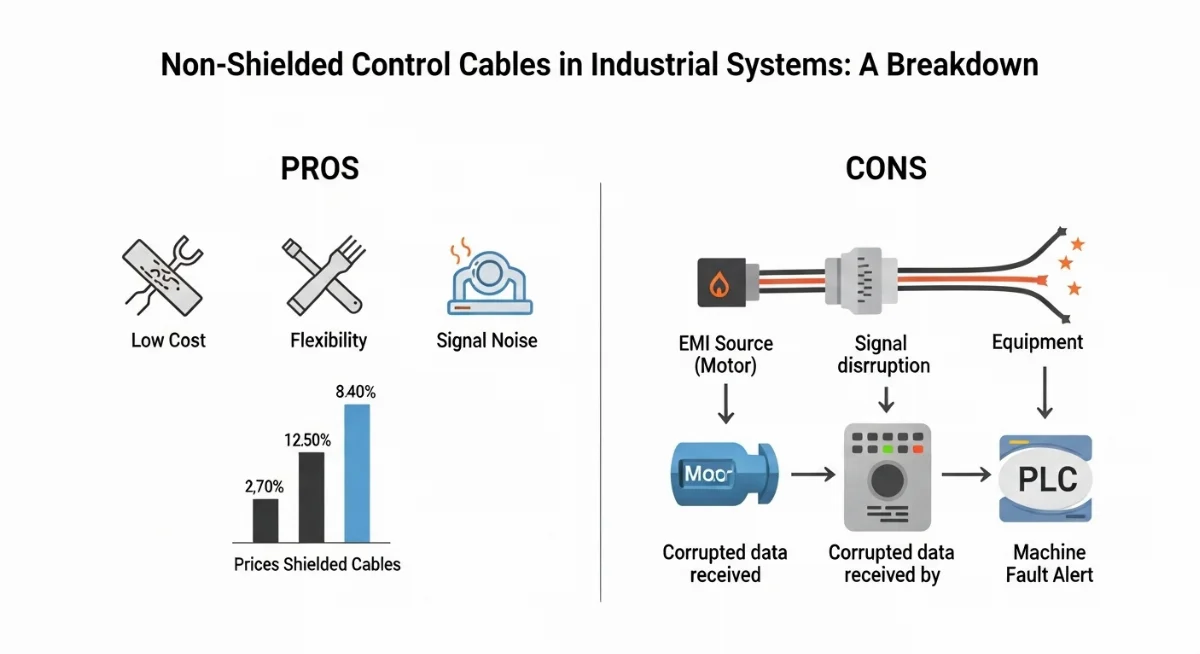

2. Ưu điểm nổi bật của cáp điều khiển không chống nhiễu

Mặc dù thường được đánh giá là kém hiệu quả hơn trong môi trường nhiễu so với cáp có chống nhiễu, cáp điều khiển không chống nhiễu vẫn sở hữu một số ưu điểm đáng kể, khiến chúng trở thành lựa chọn ưu tiên trong một số ứng dụng nhất định:

• Chi phí thấp hơn: Đây là ưu điểm lớn nhất và rõ ràng nhất. Cấu tạo đơn giản, không có lớp vỏ bọc chống nhiễu phức tạp giúp giảm đáng kể chi phí sản xuất và giá thành sản phẩm. Điều này rất quan trọng đối với các dự án có ngân sách hạn chế hoặc khi cần triển khai số lượng lớn cáp cho các ứng dụng không yêu cầu cao về bảo vệ tín hiệu. Khi xét đến đánh giá cáp điều khiển không chống nhiễu, yếu tố kinh tế luôn được đặt lên hàng đầu.
• Dễ dàng lắp đặt và uốn cong: Do không có lớp vỏ bọc kim loại cứng nhắc, cáp không chống nhiễu thường linh hoạt hơn, dễ dàng uốn cong và luồn lách qua các không gian chật hẹp. Điều này giúp quá trình lắp đặt trở nên nhanh chóng và thuận tiện hơn, giảm thiểu thời gian và công sức thi công, đặc biệt là trong các hệ thống phức tạp với nhiều khúc cua.
• Trọng lượng nhẹ hơn: Việc thiếu lớp vỏ bọc cũng khiến cáp nhẹ hơn, thuận tiện hơn cho việc vận chuyển, cất giữ và lắp đặt, đặc biệt là khi phải làm việc ở độ cao hoặc trong các cấu trúc cần giảm tải trọng.
• Đường kính nhỏ gọn hơn: Kích thước tổng thể của cáp không chống nhiễu thường nhỏ hơn so với cáp chống nhiễu có cùng số lõi và tiết diện. Điều này giúp tiết kiệm không gian trong các máng cáp, ống dẫn và tủ điện, một yếu tố quan trọng trong các nhà máy có không gian hạn chế.
• Phù hợp với môi trường ít nhiễu: Trong các ứng dụng mà nguồn nhiễu điện từ (EMI) là không đáng kể hoặc không tồn tại, cáp điều khiển không chống nhiễu hoạt động hoàn toàn ổn định và hiệu quả. Các khu vực văn phòng, các hệ thống điều khiển đơn giản không gần thiết bị công suất lớn, hay các đường truyền tín hiệu rất ngắn là những ví dụ điển hình.

Những ưu điểm này giải thích tại sao vẫn sử dụng cáp điều khiển không chống nhiễu trong hệ thống điện công nghiệp cho một số ứng dụng nhất định. Tuy nhiên, việc cân nhắc kỹ lưỡng với các nhược điểm là điều bắt buộc.

3. Những hạn chế và nhược điểm của cáp điều khiển không chống nhiễu

Bên cạnh những ưu điểm về chi phí và tính linh hoạt, nhược điểm cáp điều khiển không chống nhiễu lại là yếu tố then chốt cần được xem xét nghiêm túc, đặc biệt là trong môi trường điện công nghiệp phức tạp. Những hạn chế này có thể ảnh hưởng trực tiếp đến độ tin cậy và hiệu suất của toàn bộ hệ thống.

3.1. Dễ bị ảnh hưởng bởi nhiễu điện từ

Đây là nhược điểm cơ bản và nghiêm trọng nhất. Cáp điều khiển không chống nhiễu không có lớp vỏ bọc kim loại để bảo vệ tín hiệu khỏi các nguồn nhiễu điện từ (EMI) từ bên ngoài. Trong môi trường công nghiệp, các nguồn nhiễu này rất đa dạng, bao gồm:

• Động cơ điện, máy biến áp: Phát ra từ trường mạnh khi hoạt động.
• Thiết bị chuyển mạch, khởi động từ: Gây ra các xung nhiễu lớn khi đóng cắt.
• Hệ thống hàn, lò nung, máy gia nhiệt cảm ứng: Tạo ra nhiễu tần số cao.
• Các đường dây điện lực song song: Gây cảm ứng điện từ lên cáp tín hiệu.
• Thiết bị vô tuyến, bộ đàm: Phát sóng điện từ có thể gây nhiễu.

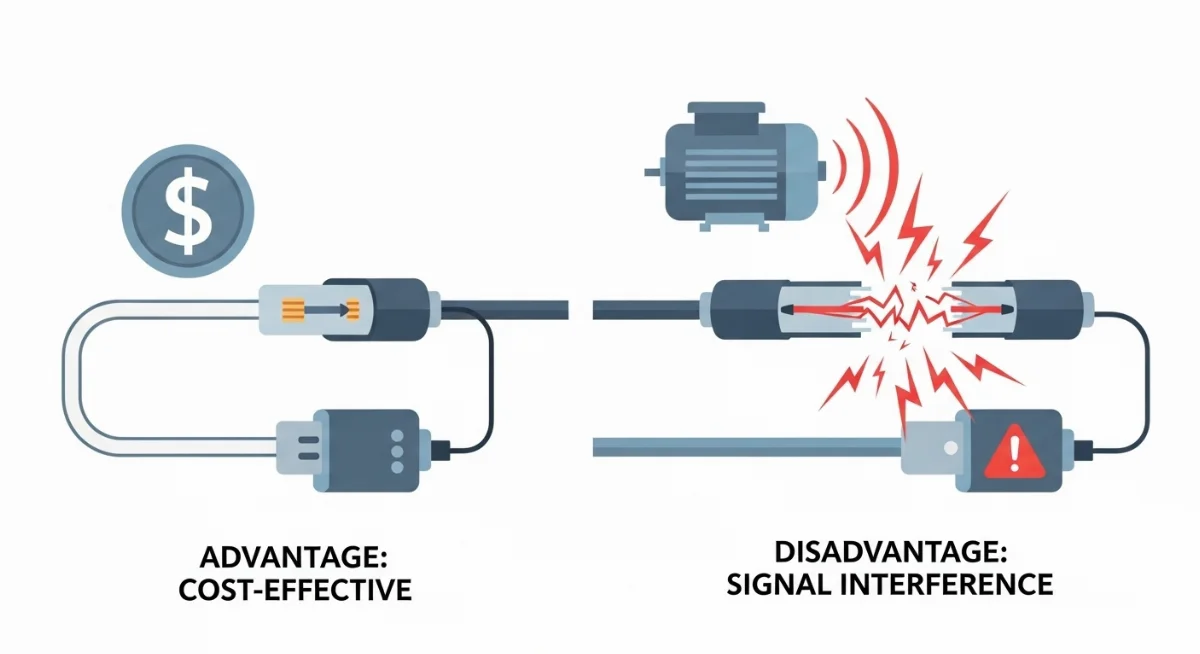

Khi cáp điều khiển không chống nhiễu có ảnh hưởng đến tín hiệu trong môi trường công nghiệp không? Câu trả lời là có, và mức độ ảnh hưởng có thể rất lớn, dẫn đến tín hiệu bị biến dạng, sai lệch hoặc thậm chí là mất tín hiệu hoàn toàn.

3.2. Giảm chất lượng tín hiệu và sai số

Sự tác động của nhiễu lên cáp không chống nhiễu có thể gây ra nhiều vấn đề:

• Sai lệch tín hiệu: Tín hiệu analog có thể bị sai số đáng kể, dẫn đến việc đọc sai các giá trị đo lường (nhiệt độ, áp suất, lưu lượng) hoặc điều khiển không chính xác.
• Mất dữ liệu: Đối với tín hiệu số, nhiễu có thể làm hỏng các gói dữ liệu, gây ra lỗi truyền thông, yêu cầu truyền lại, làm chậm hệ thống hoặc khiến thiết bị không hoạt động đúng.
• Tăng lỗi hệ thống: Các lỗi truyền thông có thể dẫn đến việc dừng máy đột ngột, sai lệch quy trình sản xuất, hoặc tệ hơn là gây hư hỏng thiết bị hoặc nguy hiểm cho người vận hành.
• So sánh hiệu quả truyền tín hiệu của cáp chống nhiễu và không chống nhiễu cho thấy sự khác biệt rõ rệt về độ ổn định và chính xác trong môi trường nhiễu. Cáp không chống nhiễu thường có hiệu quả truyền tín hiệu thấp hơn nhiều.

3.3. Hạn chế về môi trường và khoảng cách

Những hạn chế khi dùng cáp không chống nhiễu trong nhà máy là rất rõ ràng:

• Không phù hợp với môi trường nhiễu cao: Rõ ràng, cáp này không nên được sử dụng gần các nguồn phát nhiễu mạnh như biến tần, động cơ công suất lớn, hoặc các khu vực có mật độ dây cáp điện cao. Trong những trường hợp này, ứng dụng cáp điều khiển chống nhiễu trong nhà máy sẽ giúp hệ thống vận hành ổn định và an toàn hơn nhiều.
• Giới hạn khoảng cách truyền: Khi khoảng cách truyền tín hiệu tăng lên, khả năng thu thập nhiễu của cáp cũng tăng theo. Do đó, cáp không chống nhiễu thường chỉ phù hợp cho các đường truyền ngắn. Đối với đường truyền dài, nguy cơ suy hao và nhiễu tín hiệu là rất cao, ảnh hưởng đến cáp điều khiển không chống nhiễu có bền không về mặt hiệu suất lâu dài.
• Không thích hợp cho tín hiệu nhạy cảm: Các tín hiệu analog có giá trị nhỏ, tín hiệu tốc độ cao, hoặc các hệ thống yêu cầu độ chính xác cao tuyệt đối (ví dụ: điều khiển vị trí chính xác của robot) tuyệt đối không nên sử dụng loại cáp này.

3.4. Vấn đề về độ bền và tuổi thọ trong môi trường khắc nghiệt

Ngoài vấn đề nhiễu, câu hỏi "cáp điều khiển không chống nhiễu có bền không?" cũng cần được xem xét kỹ lưỡng. Mặc dù cấu tạo đơn giản có thể mang lại sự linh hoạt, nhưng trong môi trường công nghiệp khắc nghiệt, chúng có thể bộc lộ những hạn chế về độ bền:

• Ảnh hưởng của nhiệt độ và hóa chất: Cáp không chống nhiễu thường không được thiết kế với các lớp vật liệu đặc biệt để chống chịu nhiệt độ cao, hóa chất ăn mòn, dầu mỡ hay tia UV. Điều này có thể làm giảm tuổi thọ của vỏ bọc cách điện, dẫn đến nguy cơ chập cháy, đoản mạch hoặc rò rỉ điện.
• Hư hại cơ học: Mặc dù linh hoạt, nhưng lớp vỏ ngoài của cáp không chống nhiễu có thể kém bền hơn trước các tác động cơ học như va đập, ma sát, kéo căng liên tục so với các loại cáp công nghiệp được gia cố.
• Tuổi thọ hệ thống: Việc phải thường xuyên thay thế cáp bị hư hỏng không chỉ tốn kém mà còn gây gián đoạn sản xuất, làm giảm hiệu suất hoạt động chung của nhà máy.

4. Ảnh hưởng của cáp không chống nhiễu đến tín hiệu trong môi trường công nghiệp

Môi trường công nghiệp là nơi hội tụ của vô số nguồn nhiễu điện từ. Từ các động cơ điện công suất lớn, biến tần, máy hàn, đến các hệ thống chiếu sáng công nghiệp và đường dây điện lực chạy song song, tất cả đều tạo ra một "biển" nhiễu có thể dễ dàng xâm nhập vào các đường truyền tín hiệu. Khi sử dụng cáp điều khiển không chống nhiễu, có ảnh hưởng đến tín hiệu trong môi trường công nghiệp không là một câu hỏi mà mọi kỹ sư cần đặt ra.

Câu trả lời là hoàn toàn có. Tín hiệu điện chạy trong cáp không chống nhiễu rất dễ bị cảm ứng bởi các trường điện từ bên ngoài. Điều này có thể dẫn đến các hiện tượng sau:

• Nhiễu điện dung và điện cảm: Các đường dây tín hiệu chạy gần nhau hoặc gần các nguồn nhiễu có thể gây ra hiện tượng ghép điện dung hoặc điện cảm, tạo ra tín hiệu không mong muốn (nhiễu) chồng lên tín hiệu gốc.
• Tín hiệu ma: Nhiễu có thể tạo ra các tín hiệu giả (phantom signals) mà hệ thống điều khiển nhận diện sai, dẫn đến việc kích hoạt sai thiết bị hoặc báo động giả.
• Suy hao tín hiệu: Trong một số trường hợp, nhiễu quá lớn có thể làm suy yếu tín hiệu gốc đến mức không thể nhận diện được, hoặc làm tăng tỷ lệ lỗi bit (BER) đối với tín hiệu số.
• Ảnh hưởng đến thiết bị: Các tín hiệu nhiễu liên tục có thể gây căng thẳng cho các mạch điện tử của thiết bị nhận, làm giảm tuổi thọ hoặc thậm chí gây hỏng hóc.

So sánh hiệu năng giữa cáp điều khiển có chống nhiễu và không chống nhiễu trong công nghiệp cho thấy rõ ràng sự vượt trội của cáp chống nhiễu. Cáp có lớp bện hoặc lá chắn sẽ hoạt động như một "hàng rào" vật lý, chặn đứng phần lớn nhiễu xâm nhập, đảm bảo tín hiệu truyền tải luôn sạch và ổn định. Điều này là tối quan trọng để duy trì độ chính xác của các cảm biến, độ nhạy của bộ điều khiển và tính nhất quán của dữ liệu.

5. Khi nào nên sử dụng cáp điều khiển không chống nhiễu?

Mặc dù có nhiều nhược điểm trong môi trường công nghiệp nhiễu cao, cáp điều khiển không chống nhiễu vẫn có vị trí của mình và được vẫn sử dụng cáp điều khiển không chống nhiễu trong hệ thống điện công nghiệp cho các ứng dụng phù hợp. Việc lựa chọn thông minh sẽ giúp tối ưu hóa chi phí mà vẫn đảm bảo hiệu suất.

Dưới đây là một số trường hợp mà loại cáp này có thể được xem xét:

• Môi trường ít nhiễu hoặc được bảo vệ tốt: Nếu hệ thống được lắp đặt trong khu vực không có các nguồn nhiễu điện từ mạnh (ví dụ: xa động cơ lớn, biến tần, đường dây điện lực), hoặc trong các tủ điện được che chắn tốt, cáp không chống nhiễu có thể hoạt động ổn định.
• Đường truyền tín hiệu ngắn: Đối với các kết nối cục bộ, khoảng cách vài mét giữa các thiết bị trong cùng một bảng điều khiển hoặc tủ điện, nơi nguy cơ cảm ứng nhiễu thấp, cáp không chống nhiễu là một lựa chọn kinh tế.
• Tín hiệu không nhạy cảm: Các tín hiệu bật/tắt (on/off), tín hiệu điều khiển relay, hoặc các tín hiệu điện áp cao không yêu cầu độ chính xác tuyệt đối thường ít bị ảnh hưởng bởi nhiễu hơn.
• Ứng dụng có ngân sách hạn chế: Khi chi phí là yếu tố quyết định và các rủi ro về nhiễu đã được đánh giá là thấp, việc sử dụng cáp không chống nhiễu có thể giúp giảm tổng chi phí dự án.
• Hệ thống cũ hoặc nâng cấp đơn giản: Trong việc thay thế cáp trong các hệ thống cũ đã được thiết kế ban đầu với cáp kh&ococirc;ng chống nhiễu và đã hoạt động ổn định, việc tiếp tục sử dụng loại cáp này có thể là giải pháp đơn giản và hiệu quả chi phí.

Tuy nhiên, ngay cả trong những trường hợp này, việc đánh giá cẩn thận môi trường và yêu cầu của tín hiệu là vô cùng quan trọng. Đừng bao giờ đánh đổi độ tin cậy của hệ thống chỉ vì tiết kiệm chi phí ban đầu, đặc biệt là với các hệ thống điều khiển quan trọng.

6. So sánh và hướng dẫn lựa chọn cáp điều khiển phù hợp

Việc hướng dẫn lựa chọn loại cáp điều khiển phù hợp theo đặc điểm môi trường nhiễu điện từ là yếu tố then chốt để đảm bảo hoạt động ổn định và bền vững của hệ thống điện công nghiệp. Để đưa ra quyết định đúng đắn, chúng ta cần so sánh hiệu năng giữa cáp điều khiển có chống nhiễu và không chống nhiễu trong công nghiệp một cách chi tiết:

So sánh cáp chống nhiễu và không chống nhiễu:

Hướng dẫn lựa chọn:

Để đưa ra quyết định tối ưu, hãy tự đặt ra những câu hỏi sau:

1. Môi trường hoạt động:
   • Có gần các nguồn nhiễu điện từ mạnh (động cơ, biến tần, thiết bị hàn) không?
   • Có đường dây điện lực chạy song song với cáp điều khiển không?
   • Nhiệt độ, độ ẩm, hóa chất có khắc nghiệt không?

   Nếu câu trả lời là "Có" cho các yếu tố nhiễu, hãy ưu tiên cáp chống nhiễu. Nếu môi trường sạch và được bảo vệ, cáp không chống nhiễu có thể được cân nhắc.

2. Loại tín hiệu truyền tải:
   • Đây là tín hiệu analog nhỏ (mV, mA) hay tín hiệu số tốc độ cao (Ethernet công nghiệp, RS-485)?
   • Độ chính xác và độ tin cậy của tín hiệu có quan trọng đến mức nào?

   Đối với tín hiệu nhạy cảm, độ chính xác cao, hoặc tốc độ cao, cáp chống nhiễu là bắt buộc. Đối với tín hiệu đơn giản, ít nhạy cảm, cáp không chống nhiễu có thể chấp nhận được.

3. Khoảng cách truyền:
   • Chiều dài đường cáp là bao nhiêu?

   Đường truyền dài (trên vài chục mét) luôn yêu cầu cáp chống nhiễu để giảm thiểu suy hao và nhiễu. Đường truyền rất ngắn có thể sử dụng cáp không chống nhiễu.

4. Ngân sách và yêu cầu dự án:
   • Ngân sách có cho phép đầu tư vào cáp chống nhiễu không?
   • Sự cố do nhiễu gây ra có tốn kém hơn chi phí đầu tư cáp chống nhiễu ban đầu không?

   Hãy nhớ rằng, chi phí sửa chữa, bảo trì và thiệt hại do gián đoạn sản xuất thường cao hơn nhiều so với việc đầu tư một loại cáp chất lượng ngay từ đầu. Đánh giá cáp điều khiển không chống nhiễu không chỉ dừng lại ở giá thành mà còn ở tổng chi phí sở hữu (TCO) trong dài hạn.

7. Kết luận

Như vậy, qua bài viết này, chúng ta đã cùng nhau phân tích chi tiết ưu nhược điểm của cáp điều khiển không chống nhiễu trong hệ thống điện công nghiệp. Rõ ràng, loại cáp này có những ưu điểm về chi phí thấp và tính linh hoạt trong lắp đặt, khiến chúng trở thành lựa chọn hấp dẫn cho một số ứng dụng đặc thù, đặc biệt là trong môi trường ít nhiễu và với đường truyền tín hiệu ngắn, không quá nhạy cảm.

Tuy nhiên, những nhược điểm cáp điều khiển không chống nhiễu như khả năng chống nhiễu kém, dễ bị suy giảm chất lượng tín hiệu, và hạn chế về môi trường hoạt động lại là những yếu tố không thể bỏ qua. Đặc biệt, trong bối cảnh các nhà máy công nghiệp ngày càng hiện đại hóa, với mật độ thiết bị điện tử và nguồn nhiễu ngày càng tăng cao, việc đánh giá cáp điều khiển không chống nhiễu một cách cẩn trọng là điều tối quan trọng.

Việc lựa chọn loại cáp điều khiển phù hợp không chỉ là vấn đề kỹ thuật mà còn là quyết định chiến lược ảnh hưởng đến hiệu suất, độ ổn định và chi phí vận hành lâu dài của toàn bộ hệ thống. Trong môi trường công nghiệp khắc nghiệt, nơi độ tin cậy là yếu tố sống còn, việc đầu tư vào cáp điều khiển chống nhiễu thường là lựa chọn sáng suốt hơn. Tuy nhiên, nếu bạn đã hiểu rõ về đặc thù môi trường và yêu cầu của tín hiệu, cáp không chống nhiễu vẫn có thể là một giải pháp kinh tế hiệu quả.

Hy vọng rằng những thông tin chi tiết này sẽ giúp bạn có cái nhìn toàn diện hơn và đưa ra quyết định lựa chọn cáp điều khiển phù hợp nhất cho hệ thống của mình, đảm bảo hoạt động an toàn, hiệu quả và bền vững.
