Trong các hệ thống điều khiển công nghiệp và dân dụng, cáp điều khiển không chống nhiễu đóng vai trò quan trọng trong việc truyền tải tín hiệu từ thiết bị này sang thiết bị khác. Tuy nhiên, việc sử dụng loại cáp này đi kèm với một thách thức lớn: nguy cơ nhiễu tín hiệu. Nếu không được lắp đặt cáp điều khiển không chống nhiễu đúng kỹ thuật, hệ thống của bạn có thể gặp phải các sự cố nghiêm trọng, từ hoạt động không ổn định đến hỏng hóc thiết bị. Bài viết này sẽ đi sâu v&agr;o những lưu ý then chốt, các biện pháp phòng ngừa và kỹ thuật thi công cáp điều khiển không chống nhiễu để đảm bảo hiệu suất tối ưu và độ tin cậy cho hệ thống của bạn.

1. Tại sao cáp điều khiển không chống nhiễu dễ bị nhiễu?

Không giống như cáp điều khiển có chống nhiễu (shielded cable) được trang bị lớp lưới hoặc lá nhôm để chắn các trường điện từ bên ngoài, cáp điều khiển không chống nhiễu thiếu đi lớp bảo vệ này. Điều này khiến chúng đặc biệt nhạy cảm với các yếu tố gây nhiễu từ môi trường xung quanh. Tín hiệu truyền qua cáp có thể bị biến dạng, méo mó hoặc thậm chí mất hoàn toàn nếu không có các biện pháp phòng ngừa thích hợp. Việc hiểu rõ nguyên nhân gốc rễ của tình trạng này là bước đầu tiên để triển khai các giải pháp hiệu quả, đảm bảo chống nhiễu tín hiệu trong hệ thống điều khiển. Đồng thời, người sử dụng cũng nên trang bị kiến thức về cách nhận biết cáp không chống nhiễu thật giả để tránh mua phải sản phẩm kém chất lượng, làm gia tăng nguy cơ nhiễu tín hiệu.

Trong môi trường công nghiệp, nơi có sự hiện diện của nhiều thiết bị điện tử, động cơ công suất lớn, biến tần và đường dây điện lực, nguy cơ nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) là rất cao. Lỗi nhiễu tín hiệu khi lắp đặt sai kỹ thuật thường xuất phát từ việc bỏ qua các nguyên tắc cơ bản về tách biệt cáp, tiếp địa và định tuyến. Điều này không chỉ ảnh hưởng đến hiệu suất hoạt động mà còn có thể gây ra những rủi ro về an toàn và chi phí sửa chữa đáng kể.

2. Những nguồn nhiễu tín hiệu phổ biến trong hệ thống điều khiển

Để hạn chế nhiễu cho cáp điều khiển không chống nhiễu, trước hết chúng ta cần nhận diện được các nguồn gây nhiễu chính:

• Nhiễu điện từ (EMI): Phát ra từ các thiết bị điện tử công suất cao như động cơ, máy biến áp, biến tần, hệ thống chiếu sáng huỳnh quang. Đây là loại nhiễu thường gặp nhất trong các nhà xưởng và khu công nghiệp.
• Nhiễu tần số vô tuyến (RFI): Đến từ các thiết bị phát sóng vô tuyến, điện thoại di động, bộ đàm, Wi-Fi.
• Nhiễu tĩnh điện (ESD): Do sự phóng điện tích tụ trên các vật thể hoặc con người.
• Nhiễu xuyên âm (Crosstalk): Xảy ra khi tín hiệu từ một cặp dây ảnh hưởng đến cặp dây khác trong cùng một bó cáp, đặc biệt nghiêm trọng với cáp không chống nhiễu.
• Nhiễu từ nguồn điện: Các dao động điện áp, nhiễu hài, hoặc quá áp từ hệ thống cung cấp điện có thể ảnh hưởng trực tiếp đến tín hiệu.

3. Nguyên tắc vàng khi lắp đặt cáp điều khiển không chống nhiễu

Việc lắp đặt cáp điều khiển không chống nhiễu trong nhà xưởng đòi hỏi sự tỉ mỉ và tuân thủ các nguyên tắc cơ bản sau để giảm thiểu tối đa rủi ro nhiễu. Bên cạnh đó, hiểu rõ các ứng dụng cáp không chống nhiễu trong thự c tế cũng giúp bạn lựa chọn phương án lắp đặt phù hợp với từng hệ thống:

1. Tách biệt cáp: Đây là nguyên tắc quan trọng nhất. Luôn giữ khoảng cách giữa cáp tín hiệu (đặc biệt là cáp điều khiển không chống nhiễu) với cáp nguồn, cáp điện lực và các nguồn gây nhiễu khác.
2. Đi dây ngắn nhất có thể: Chiều dài cáp càng ngắn, khả năng bị nhiễu càng giảm. Điều này cũng giúp giảm suy hao tín hiệu.
3. Tránh đi dây song song: Không nên đi cáp điều khiển song song với cáp nguồn hoặc các cáp gây nhiễu khác trong một khoảng cách dài. Thay vào đó, hãy đi dây cắt vuông góc nếu cần thiết.
4. Sử dụng ống dẫn và máng cáp riêng biệt: Phân chia rõ ràng các loại cáp vào các ống dẫn hoặc khoang máng cáp riêng.
5. Đảm bảo tiếp địa tốt: Mặc dù cáp không có lớp chống nhiễu, nhưng việc tiếp địa đúng cách cho các thiết bị và hệ thống tổng thể vẫn rất quan trọng để giảm thiểu các vòng lặp đất gây nhiễu.

4. Kỹ thuật thi công cáp điều khiển không chống nhiễu đúng chuẩn

Để đảm bảo truyền dẫn ổn định, việc áp dụng các kỹ thuật thi công chuẩn là cực kỳ cần thiết. Đây là hướng dẫn lắp đặt cáp điều khiển không chống nhiễu đúng chuẩn mà bạn cần ghi nhớ, đặc biệt nếu muốn tránh nhiễu tín hiệu khi lắp đặt cáp điều khiển trong môi trường có nhiều thiết bị công suất lớn.

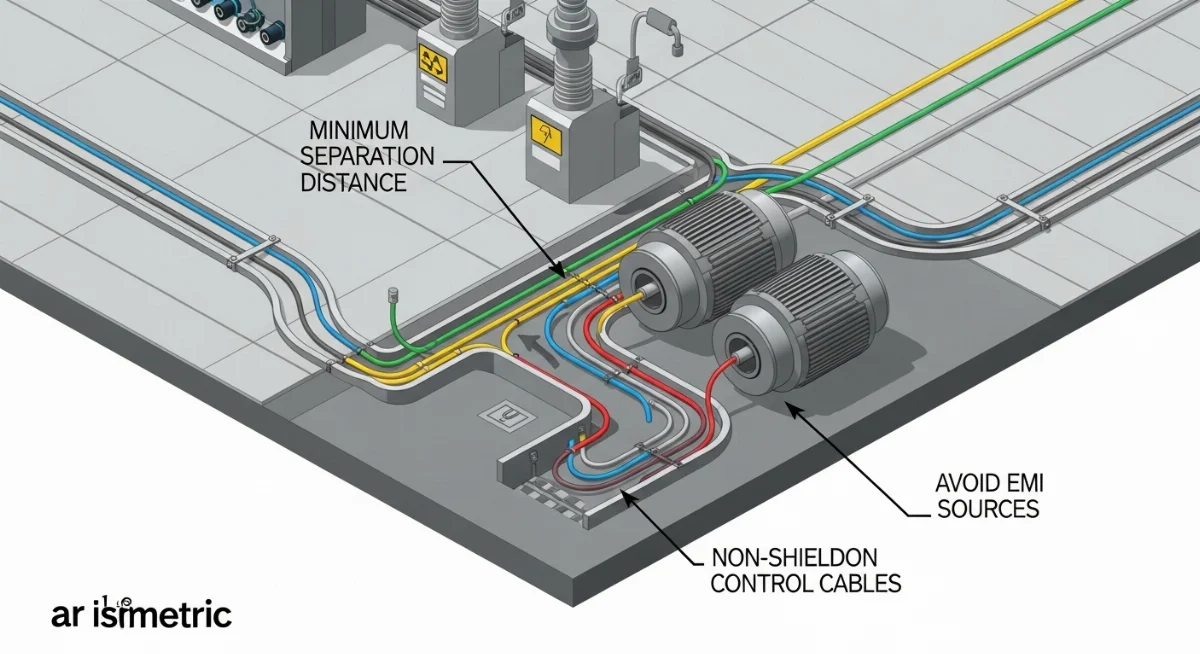

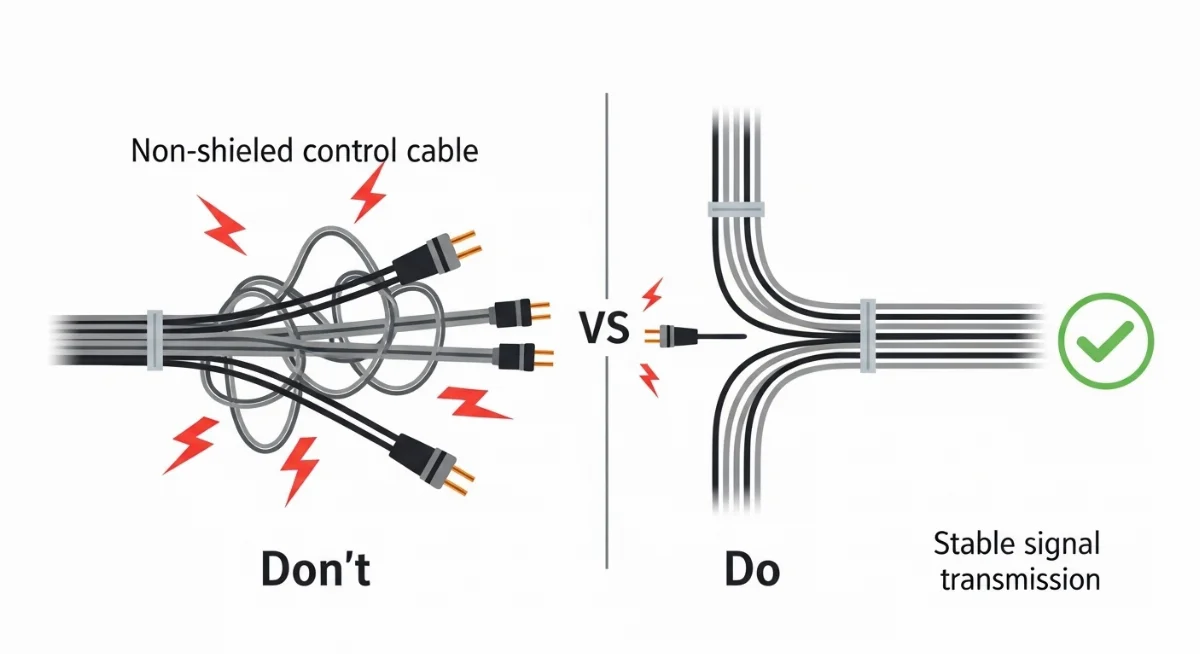

4.1. Khoảng cách an toàn và cách đi dây

Khoảng cách an toàn khi đi dây cáp điều khiển là yếu tố then chốt để tránh nhiễu. Quy tắc chung là càng xa càng tốt. Cụ thể:

• Khoảng cách giữa cáp điều khiển không chống nhiễu và cáp nguồn:

  4.2. Sử dụng ống dẫn và máng cáp hiệu quả

  Sử dụng ống dẫn và máng cáp để giảm nhiễu cho cáp điều khiển không chống nhiễu là một biện pháp hiệu quả. Điều này giúp tạo ra một rào cản vật lý và đôi khi là rào cản điện từ (nếu dùng ống kim loại) giữa các loại cáp khác nhau:

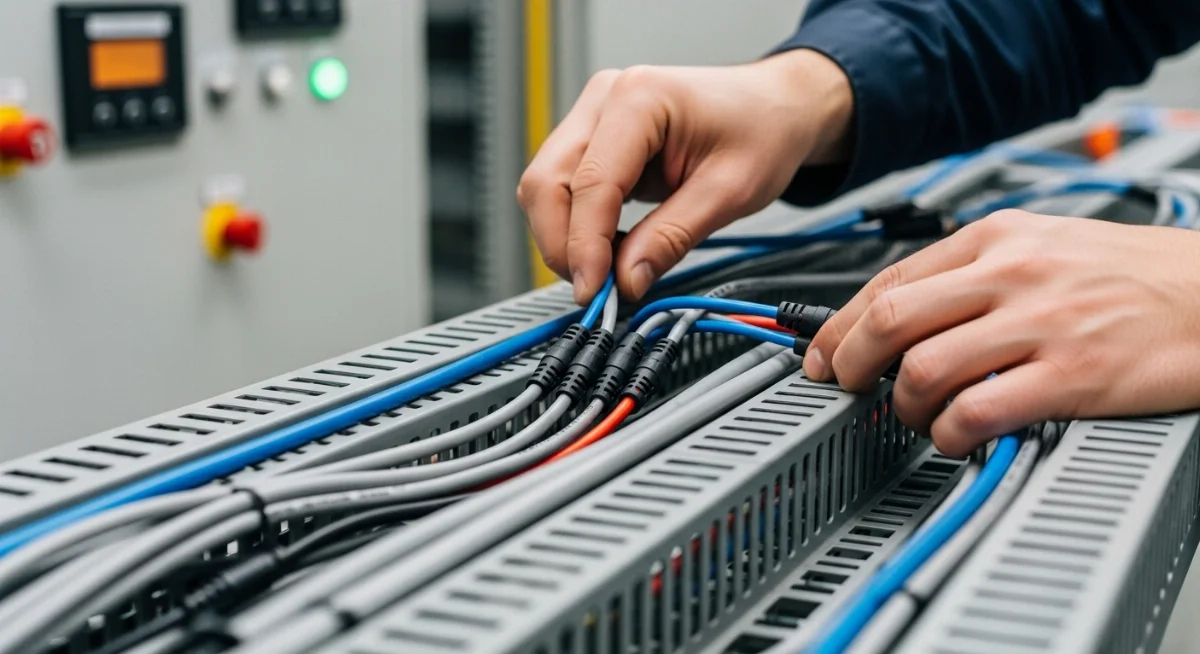

  4.3. Kiểm tra đầu nối và cos cáp điều khiển

  Một trong những nguyên nhân phổ biến gây lỗi nhiễu tín hiệu khi lắp đặt sai kỹ thuật là các điểm kết nối không chắc chắn hoặc không đúng chuẩn. Việc kiểm tra đầu nối và cos cáp điều khiển không chống nhiễu đúng kỹ thuật là vô cùng quan trọng:



  4.4. Giới hạn chiều dài và tiết diện cáp cho tín hiệu analog

  Khi sử dụng cáp điều khiển không chống nhiễu để truyền tín hiệu analog (ví dụ: 4-20mA, 0-10V), cần đặc biệt chú ý đến giới hạn chiều dài và tiết diện cáp. Chiều dài cáp quá lớn có thể gây ra sụt áp, suy hao tín hiệu và tăng khả năng bị nhiễu. Tiết diện cáp nhỏ cũng làm tăng điện trở, dẫn đến các vấn đề tương tự. Tham khảo khuyến nghị của nhà sản xuất thiết bị và cáp để lựa chọn đúng, đồng thời tham khảo thêm cách chọn tiết diện và số lõi cáp điều khiển phù hợp với từng loại tín hiệu.

  Ví dụ, với tín hiệu 4-20mA, chiều dài tối đa có thể dao động từ vài trăm mét đến hơn một kilomet tùy thuộc vào tiết diện dây, tải và nguồn cấp. Đối với tín hiệu điện áp như 0-10V, giới hạn chiều dài thường ngắn hơn đáng kể do dễ bị sụt áp hơn.

  5. Biện pháp hạn chế và xử lý nhiễu tín hiệu

  Ngoài các kỹ thuật lắp đặt cáp điều khiển không chống nhiễu cơ bản, có một số biện pháp chống nhiễu khi dùng cáp điều khiển không có lưới chống nhiễu cụ thể hơn để nâng cao khả năng miễn nhiễm:

  5.1. Lọc nhiễu tại nguồn

  Cách hiệu quả nhất để xử lý nhiễu điện từ trong hệ thống cáp điều khiển là loại bỏ chúng ngay tại nguồn phát. Điều này có thể bao gồm:

  5.2. Tiếp địa đúng cách

  Một hệ thống tiếp địa được thiết kế và thi công tốt là nền tảng để giảm thiểu nhiễu. Mặc dù cáp không chống nhiễu không có lớp màn chắn để tiếp địa, nhưng việc đảm bảo tiếp địa đúng cho các thiết bị, tủ điện và khung sườn máy móc sẽ giúp dẫn các dòng điện nhiễu xuống đất một cách an toàn, tránh chúng lan truyền vào hệ thống tín hiệu. Tránh tạo các vòng lặp đất không mong muốn.

  5.3. Sử dụng bộ chuyển đổi tín hiệu

  Trong một số trường hợp, đặc biệt là khi tín hiệu cần truyền đi xa hoặc trong môi trường nhiễu cực kỳ khắc nghiệt, việc sử dụng bộ chuyển đổi tín hiệu có thể là giải pháp tối ưu:



  6. Kiểm tra và bảo trì định kỳ cáp điều khiển

  Để duy trì hiệu suất ổn định và kịp thời phát hiện các vấn đề tiềm ẩn, việc hướng dẫn bảo trì định kỳ cáp điều khiển không chống nhiễu để tránh nhiễu tín hiệu là rất cần thiết:

  Việc thực hiện bảo trì định kỳ giúp bạn chủ động hơn trong việc xử lý sự cố nhiễu tín hiệu khi dùng cáp điều khiển không chống nhiễu và kéo dài tuổi thọ của hệ thống.

  7. Khi nào nên cân nhắc cáp điều khiển có chống nhiễu?

  Mặc dù bài viết tập trung vào lắp đặt cáp điều khiển không chống nhiễu, nhưng cũng cần biết khi nào thì loại cáp này không phải là lựa chọn tối ưu. Câu hỏi "nên chọn cáp điều khiển có chống nhiễu hay không chống nhiễu trong môi trường nhiều nhiễu" thường xuyên được đặt ra. Dưới đây là các trường hợp nên ưu tiên cáp có chống nhiễu:

  Trong những trường hợp này, chi phí đầu tư ban đầu cho cáp có chống nhiễu sẽ được bù đắp bằng hiệu quả hoạt động ổn định và giảm thiểu rủi ro sự cố.

  8. Kết luận: Đảm bảo truyền dẫn ổn định cho hệ thống của bạn

  Việc lắp đặt cáp điều khiển không chống nhiễu đúng kỹ thuật không chỉ là một yêu cầu cơ bản mà còn là yếu tố then chốt quyết định sự ổn định và hiệu quả của toàn bộ hệ thống điều khiển. Bằng cách áp dụng các lưu ý khi lắp đặt cáp điều khiển không chống nhiễu đã trình bày, từ việc tách biệt cáp, duy trì khoảng cách an toàn khi đi dây cáp điều khiển, đến việc kiểm tra kỹ lưỡng các điểm đấu nối và áp dụng các biện pháp hạn chế nhiễu cho cáp điều khiển không chống nhiễu, bạn có thể giảm thiểu đáng kể các rủi ro liên quan đến nhiễu tín hiệu.

  Hãy nhớ rằng, đầu tư vào quy trình kỹ thuật thi công cáp điều khiển không chống nhiễu bài bản không chỉ giúp hệ thống của bạn hoạt động trơn tru mà còn tiết kiệm thời gian, chi phí sửa chữa và nâng cao tuổi thọ của thiết bị. Với sự cẩn trọng và kiến thức đúng đắn, bạn hoàn toàn có thể đạt được một hệ thống điều khiển hoạt động ổn định và đáng tin cậy, ngay cả khi sử dụng cáp điều khiển không chống nhiễu.

  • Đối với cáp nguồn < 50A: Ít nhất 15-30 cm.
  • Đối với cáp nguồn 50A - 200A: Ít nhất 30-60 cm.
  • Đối với cáp nguồn > 200A hoặc biến tần: Ít nhất 60 cm - 1 mét hoặc hơn.
  • Cách đi dây để tránh nhiễu:
    • Đi dây cắt vuông góc: Khi không thể tránh khỏi việc cắt ngang cáp nguồn, hãy đi cáp điều khiển vuông góc với cáp nguồn để giảm thiểu diện tích tiếp xúc gây cảm ứng nhiễu.
    • Tránh các khu vực nhiễu cao: Tránh đi cáp gần các động cơ lớn, máy hàn, lò cảm ứng, hoặc các thiết bị tạo ra trường điện từ mạnh khác.
    • Sử dụng cáp xoắn đôi (Twisted Pair): Ngay cả với cáp không chống nhiễu, việc sử dụng cấu trúc xoắn đôi sẽ giúp giảm nhiễu do các từ trường cảm ứng trên hai dây dẫn sẽ tự triệt tiêu lẫn nhau.
    • Máng cáp riêng biệt: Luôn sử dụng máng cáp riêng cho cáp tín hiệu điều khiển và cáp nguồn. Nếu bắt buộc phải dùng chung máng, hãy sử dụng máng có vách ngăn kim loại chia thành các khoang riêng biệt.
    • Ống dẫn kim loại: Đối với những khu vực có nhiễu điện từ cực kỳ cao, việc luồn cáp điều khiển không chống nhiễu trong ống dẫn kim loại (EMT, IMC, RMC) có thể cung cấp một mức độ bảo vệ nhất định, miễn là ống dẫn được tiếp địa đúng cách.
    • Ống dẫn phi kim loại: Trong môi trường ít nhiễu hơn, ống nhựa (PVC) vẫn giúp bảo vệ cáp khỏi hư hại vật lý.
    • Đảm bảo tiếp xúc tốt: Tất cả các đầu nối phải được siết chặt, đảm bảo tiếp xúc điện tốt. Các mối nối lỏng lẻo có thể tạo ra điện trở cao, gây nhiễu và suy hao tín hiệu.
    • Sử dụng cos cáp phù hợp: Chọn loại cos cáp (ferrule) đúng kích thước với tiết diện dây và được bấm/ép bằng dụng cụ chuyên dụng để đảm bảo kết nối chắc chắn và bền vững.
    • Cách ly mối nối: Sử dụng ống co nhiệt hoặc băng keo cách điện chất lượng cao để cách ly các mối nối, tránh chập điện và giảm nguy cơ nhiễu từ môi trường xung quanh.
    • Kiểm tra độ bền cơ học: Đảm bảo các đầu nối không bị lung lay hay chịu lực căng quá mức.
    • Sử dụng cuộn kháng (choke) hoặc bộ lọc EMI/RFI trên đường cấp nguồn của các thiết bị gây nhiễu như biến tần, động cơ.
    • Bọc chắn (shielding) các thiết bị phát nhiễu bằng vỏ kim loại hoặc lưới Faraday.
    • Sử dụng nguồn điện sạch, ổn định cho hệ thống điều khiển.
    • Bộ cách ly tín hiệu (Signal Isolator): Cách ly điện giữa ngõ vào và ngõ ra, loại bỏ các vòng lặp đất và nhiễu điện áp chung.
    • Bộ chuyển đổi tín hiệu sang dạng quang (Fiber Optic Converter): Chuyển đổi tín hiệu điện sang tín hiệu quang để truyền qua cáp quang. Cáp quang hoàn toàn miễn nhiễm với nhiễu điện từ, là giải pháp tối ưu cho khoảng cách xa và môi trường nhiễu nặng.
    • Bộ chuyển đổi tín hiệu analog sang kỹ thuật số (Analog to Digital Converter): Chuyển tín hiệu analog thành tín hiệu số sớm nhất có thể, vì tín hiệu số ít bị ảnh hưởng bởi nhiễu hơn.
    • Kiểm tra định kỳ: Thường xuyên kiểm tra tình trạng vật lý của cáp (vỏ bọc, mối nối), đặc biệt là sau các sự kiện gây rung động mạnh hoặc thay đổi môi trường.
    • Đo kiểm tín hiệu: Sử dụng các thiết bị đo chuyên dụng để kiểm tra chất lượng tín hiệu, phát hiện suy hao hoặc nhiễu trước khi chúng gây ra sự cố nghiêm trọng.
    • Vệ sinh: Đảm bảo các đầu nối và tủ điện luôn sạch sẽ, không bám bụi bẩn hoặc hơi ẩm, những yếu tố có thể dẫn đến nhiễu.
    • Ghi chép: Lưu trữ hồ sơ về các lần kiểm tra, bảo trì và sự cố đã xảy ra để có cái nhìn tổng quan về "sức khỏe" của hệ thống.
    • Môi trường nhiễu điện từ cực cao: Nhà máy thép, nhà máy điện, khu vực có nhiều thiết bị phát sóng, biến tần công suất lớn.
    • Tín hiệu yếu hoặc nhạy cảm: Các tín hiệu analog với biên độ nhỏ, tín hiệu đo lường chính xác cao.
    • Khoảng cách truyền dẫn xa: Khi chiều dài cáp vượt quá giới hạn khuyến nghị cho cáp không chống nhiễu.
    • Yêu cầu độ tin cậy tuyệt đối: Các hệ thống điều khiển quan trọng, không cho phép sai sót.
