Trong thế giới hiện đại, các hệ thống điện ngày càng trở nên phức tạp và đa dạng. Từ những ngôi nhà thông minh đến các công trình hạ tầng nhẹ, vai trò của cáp điều khiển trở nên vô cùng quan trọng. Đặc biệt, ứng dụng cáp điều khiển không chống nhiễu đang ngày càng phổ biến, trở thành lựa chọn tối ưu cho nhiều hệ thống. Loại cáp này, tuy không có lớp bện hoặc lớp lá chắn kim loại để chống lại nhiễu điện từ, nhưng lại được ưa chuộng nhờ chi phí hợp lý và hiệu quả cao trong các môi trường ít nhiễu hoặc khi tín hiệu không quá nhạy cảm. Bài viết này sẽ giúp bạn hiểu rõ hơn về loại cáp này, cũng như khám phá những ứng dụng thực tế của cáp điều khiển không chống nhiễu trong hệ thống điện dân dụng và hạ tầng nhẹ.

1. Cáp điều khiển không chống nhiễu là gì?

Để hiểu rõ hơn về ứng dụng cáp điều khiển không chống nhiễu, trước hết chúng ta cần biết loại cáp này là gì. Cáp điều khiển là loại cáp được sử dụng để truyền tín hiệu điều khiển và dữ liệu từ một thiết bị đến một thiết bị khác, hoặc từ bộ điều khiển đến các cảm biến, cơ cấu chấp hành. Cáp điều khiển không chống nhiễu, như tên gọi của nó, là loại cáp không được trang bị lớp màn chắn chống nhiễu (shield) bên trong. Điều này có nghĩa là chúng không có khả năng chống lại nhiễu điện từ bên ngoài hiệu quả như các loại cáp chống nhiễu (shielded cable). Nếu muốn đào sâu hơn về cấu tạo và đặc điểm cáp điều khiển không chống nhiễu, bạn có thể tham khảo thêm các tài liệu chuyên sâu.

Cấu tạo cơ bản của loại cáp này thường bao gồm các lõi dẫn điện bằng đồng (có thể là đồng trần hoặc mạ thiếc), được bọc cách điện riêng biệt, sau đó tất cả các lõi được bọc chung bởi một lớp vỏ bảo vệ bên ngoài. Số lượng lõi có thể rất đa dạng, từ 2 lõi đến hàng chục lõi, tùy thuộc vào số lượng tín hiệu cần truyền tải. Dù không có khả năng chống nhiễu, loại cáp này vẫn đảm bảo hiệu suất truyền dẫn ổn định trong môi trường phù hợp, giúp giảm chi phí đáng kể cho các dự án.

Vậy, cáp điều khiển không chống nhiễu dùng để làm gì và trong những trường hợp nào thì nên sử dụng chúng? Câu trả lời nằm ở môi trường lắp đặt và yêu cầu về độ nhạy của tín hiệu. Khi môi trường ít có nguy cơ phát sinh nhiễu điện từ (EMI) hoặc khi tín hiệu truyền tải không quá quan trọng đến mức phải yêu cầu độ chính xác tuyệt đối, cáp không chống nhiễu sẽ là lựa chọn kinh tế và hiệu quả.

2. Tại sao cáp điều khiển không chống nhiễu lại phổ biến?

Mặc dù không có khả năng chống nhiễu vượt trội, cáp điều khiển không chống nhiễu vẫn trở thành một lựa chọn phổ biến trong nhiều ứng dụng. Lý do chính nằm ở sự cân bằng giữa hiệu suất, chi phí và tính linh hoạt. Chúng được sử dụng rộng rãi và có thể thấy rõ tại sao cáp điều khiển không chống nhiễu được dùng phổ biến trong các tòa nhà và nhà xưởng nhỏ. Trong các hệ thống lớn hơn như nhà máy hoặc cao ốc, những ứng dụng cáp điều khiển trong công nghiệp và tòa nhà có thể yêu cầu kết hợp cả loại cáp chống nhiễu và không chống nhiễu để tối ưu chi phí.

• Chi phí hiệu quả: Đây là ưu điểm lớn nhất. Việc bỏ qua lớp màn chắn chống nhiễu giúp giảm đáng kể chi phí sản xuất, từ đó giá thành sản phẩm cũng rẻ hơn. Điều này đặc biệt quan trọng đối với các dự án có quy mô lớn hoặc ngân sách hạn chế.
• Dễ dàng lắp đặt: Cáp không chống nhiễu thường nhẹ hơn và linh hoạt hơn, dễ dàng uốn cong và đi dây qua các không gian chật hẹp. Quá trình đấu nối cũng đơn giản hơn do không cần xử lý lớp màn chắn phức tạp.
• Hiệu suất đủ tốt cho nhiều ứng dụng: Trong các môi trường ít nhiễu điện từ hoặc khi các thiết bị điện tử lân cận không tạo ra quá nhiều nhiễu, cáp điều khiển không chống nhiễu vẫn đảm bảo truyền tải tín hiệu ổn định và đáng tin cậy.
• Phù hợp với môi trường dân dụng: Các công trình dân dụng như nhà ở, văn phòng nhỏ, thường không có nhiều nguồn nhiễu công nghiệp mạnh mẽ. Do đó, loại cáp này là lựa chọn lý tưởng cho các hệ thống điều khiển thông thường.

Những yếu tố này đã góp phần làm cho phạm vi sử dụng cáp điều khiển không chống nhiễu trở nên rộng rãi, đặc biệt là trong các hệ thống không đòi hỏi độ chính xác cao nhất hoặc không phải đối mặt với các nguồn nhiễu mạnh. Bên cạnh đó, việc nắm rõ ưu nhược điểm cáp không chống nhiễu sẽ giúp kỹ sư dễ dàng quyết định khi nào nên chọn loại cáp này thay vì cáp có shield.

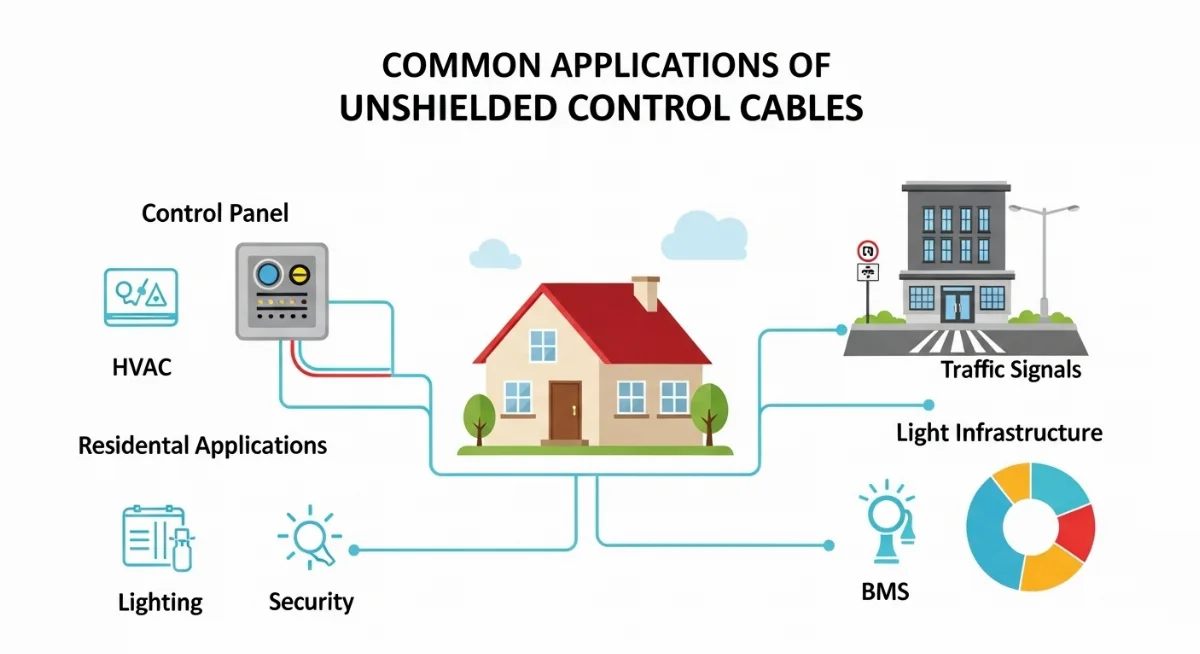

3. Ứng dụng của cáp điều khiển không chống nhiễu trong dân dụng

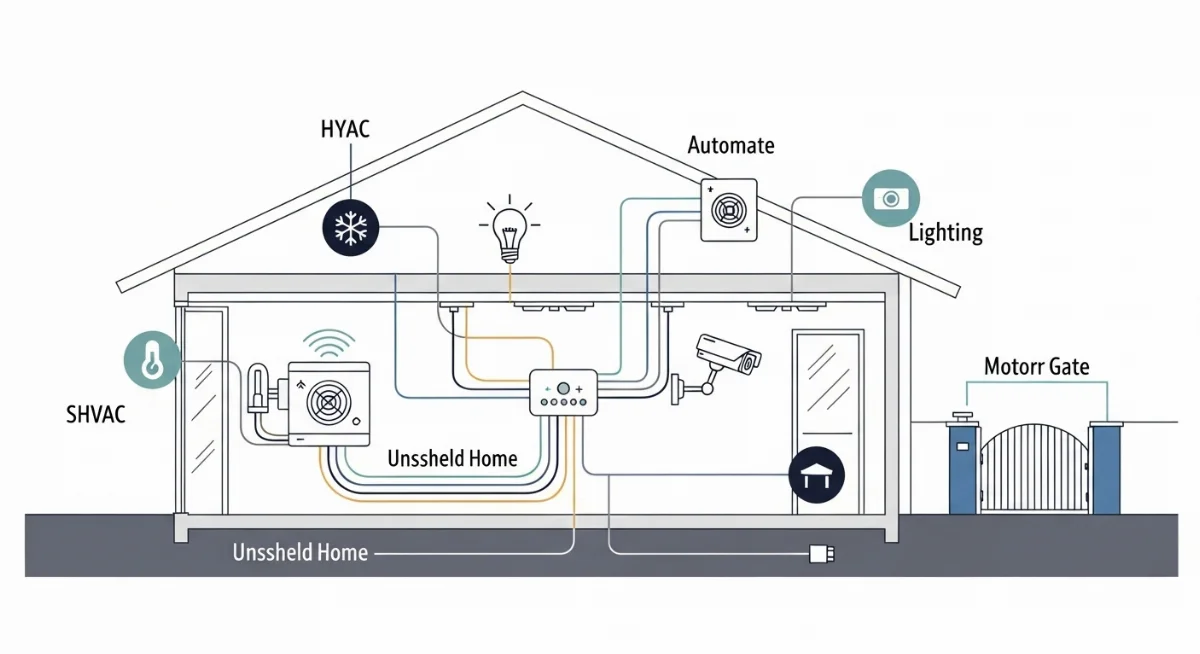

Trong các công trình dân dụng, ứng dụng của cáp điều khiển không chống nhiễu trong dân dụng rất đa dạng, từ những hệ thống cơ bản đến các giải pháp tự động hóa hiện đại. Vai trò của chúng là không thể phủ nhận trong việc kết nối và điều khiển các thiết bị điện tử, mang lại sự tiện nghi và an toàn cho người sử dụng. Hãy cùng tìm hiểu chi tiết hơn về các ứng dụng này.

3.1. Hệ thống chiếu sáng

Một trong những ứng dụng cáp điều khiển không chống nhiễu phổ biến nhất là trong các hệ thống chiếu sáng, đặc biệt là chiếu sáng thông minh. Từ việc điều khiển bật/tắt đơn giản đến điều chỉnh độ sáng (dimming) hoặc thay đổi màu sắc của đèn LED, cáp điều khiển đóng vai trò truyền tín hiệu từ công tắc, bộ điều khiển trung tâm đến các thiết bị đèn. Với các hệ thống chiếu sáng trong nhà, nơi ít có nhiễu điện từ mạnh, cáp điều khiển không chống nhiễu trong hệ thống chiếu sáng là một giải pháp kinh tế và hiệu quả.

Chúng được sử dụng để kết nối các cảm biến ánh sáng, cảm biến chuyển động với bộ điều khiển đèn, hoặc để truyền lệnh từ công tắc thông minh đến các bóng đèn. Việc lựa chọn loại cáp này giúp tối ưu hóa chi phí mà vẫn đảm bảo hiệu suất hoạt động ổn định cho toàn bộ hệ thống chiếu sáng của ngôi nhà hoặc văn phòng. Đối với những khu vực lắp đặt đèn ngoài trời, cần xem xét các giải pháp bảo vệ bổ sung như sử dụng loại cáp chịu nắng, chịu nhiệt hoặc ứng dụng cáp điều khiển chống cháy ngoài trời để tăng độ bền.

3.2. Thang máy và hệ thống nâng hạ

Trong các tòa nhà dân dụng, thang máy là một phần không thể thiếu. Cáp điều khiển là xương sống để truyền tín hiệu giữa bảng điều khiển, các cảm biến vị trí, cảm biến an toàn và động cơ thang máy. Cáp điều khiển không chống nhiễu dùng cho hệ thống chiếu sáng, thang máy và điều hòa trung tâm là ví dụ điển hình cho sự đa năng của chúng.

Mặc dù thang máy có động cơ lớn, tạo ra nhiễu, nhưng trong nhiều trường hợp, các mạch điều khiển tín hiệu yếu có thể được bố trí cách xa các nguồn nhiễu, hoặc bản thân các thiết bị điều khiển đã có khả năng lọc nhiễu nhất định. Do đó, cáp điều khiển không chống nhiễu vẫn có thể được sử dụng cho các tín hiệu không quá nhạy cảm, giúp truyền lệnh gọi tầng, tín hiệu mở/đóng cửa hay các trạng thái hoạt động của thang máy. Sử dụng cáp điều khiển không chống nhiễu trong tòa nhà cho các hệ thống như thang máy giúp tiết kiệm chi phí mà vẫn đảm bảo an toàn nếu được thiết kế và lắp đặt đúng cách.

3.3. Hệ thống điều hòa trung tâm và thông gió

Hệ thống điều hòa không khí trung tâm và thông gió trong các tòa nhà lớn và căn hộ cao cấp đòi hỏi nhiều đường truyền tín hiệu để điều khiển các quạt, van, cảm biến nhiệt độ và độ ẩm. Cáp điều khiển không chống nhiễu dùng cho thiết bị nào là câu hỏi thường gặp khi thiết kế các hệ thống này. Loại cáp này rất phù hợp để kết nối bộ điều khiển trung tâm với các dàn lạnh, cảm biến nhiệt độ phòng, hoặc các van điều chỉnh lưu lượng gió. Chúng truyền tải các lệnh bật/tắt, điều chỉnh nhiệt độ, tốc độ quạt một cách hiệu quả.

Việc sử dụng cáp không chống nhiễu trong các hệ thống này giúp tối ưu hóa chi phí lắp đặt, đồng thời vẫn đảm bảo hệ thống HVAC (Heating, Ventilation, and Air Conditioning) hoạt động trơn tru, mang lại không gian sống và làm việc thoải mái cho người dùng. Đây là một vai trò của cáp điều khiển không chống nhiễu trong công trình dân dụng không thể bỏ qua.

3.4. Hệ thống camera giám sát và cảm biến

An ninh là mối quan tâm hàng đầu trong bất kỳ công trình dân dụng nào. Ứng dụng cáp điều khiển không chống nhiễu trong hệ thống camera, cảm biến và tủ điện điều khiển là một ví dụ điển hình. Các hệ thống camera giám sát an ninh (CCTV), hệ thống báo động, báo cháy sử dụng rất nhiều cảm biến (cảm biến chuyển động, cảm biến khói, cảm biến nhiệt độ) và các thiết bị truyền tín hiệu điều khiển. Cáp điều khiển không chống nhiễu thường được dùng để truyền tín hiệu điều khiển từ các cảm biến về tủ trung tâm, hoặc truyền nguồn điện áp thấp cho các thiết bị này.

Trong các hệ thống camera analog, cáp đồng trục thường được dùng để truyền tín hiệu video, nhưng các tín hiệu điều khiển PTZ (Pan-Tilt-Zoom) hoặc nguồn cấp cho camera có thể sử dụng cáp điều khiển không chống nhiễu. Đối với các cảm biến thông thường trong nhà, nơi môi trường điện từ ổn định, loại cáp này hoàn toàn đáp ứng được yêu cầu về độ tin cậy và chi phí.

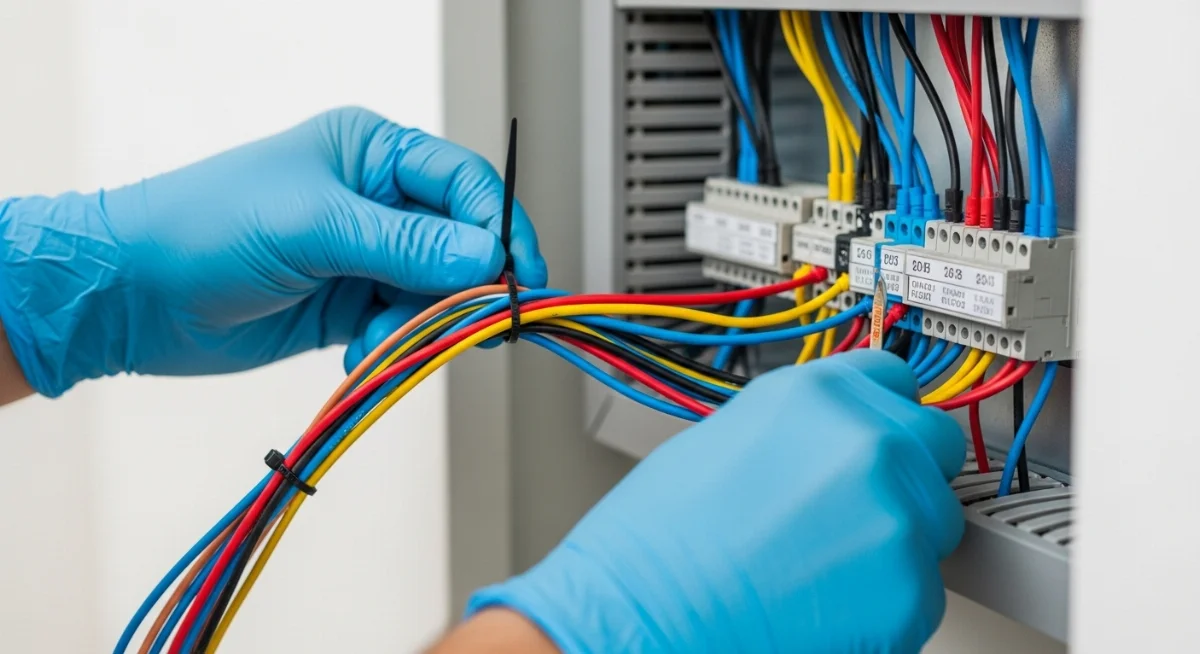

3.5. Tủ điện điều khiển và các thiết bị tự động hóa đơn giản

Trong các tủ điện điều khiển dân dụng hoặc của các thiết bị tự động hóa nhỏ (như cổng tự động, hệ thống bơm nước gia đình), cáp điều khiển không chống nhiễu được sử dụng rộng rãi. Chúng giúp kết nối các rơ-le, contactor, nút nhấn, đèn báo và các linh kiện điều khiển khác trong tủ điện. Ứng dụng thực tế của cáp điều khiển không chống nhiễu ở đây là truyền tín hiệu điều khiển nội bộ tủ điện, nơi khoảng cách ngắn và môi trường đã được kiểm soát tốt về nhiễu.

Đối với các hệ thống tự động hóa đơn giản trong nhà như điều khiển bơm nước tưới cây, hệ thống cửa cuốn, rèm cửa tự động, cáp điều khiển không chống nhiễu là lựa chọn kinh tế và hiệu quả để truyền các lệnh điều khiển từ công tắc hoặc bộ hẹn giờ đến động cơ hoặc van.

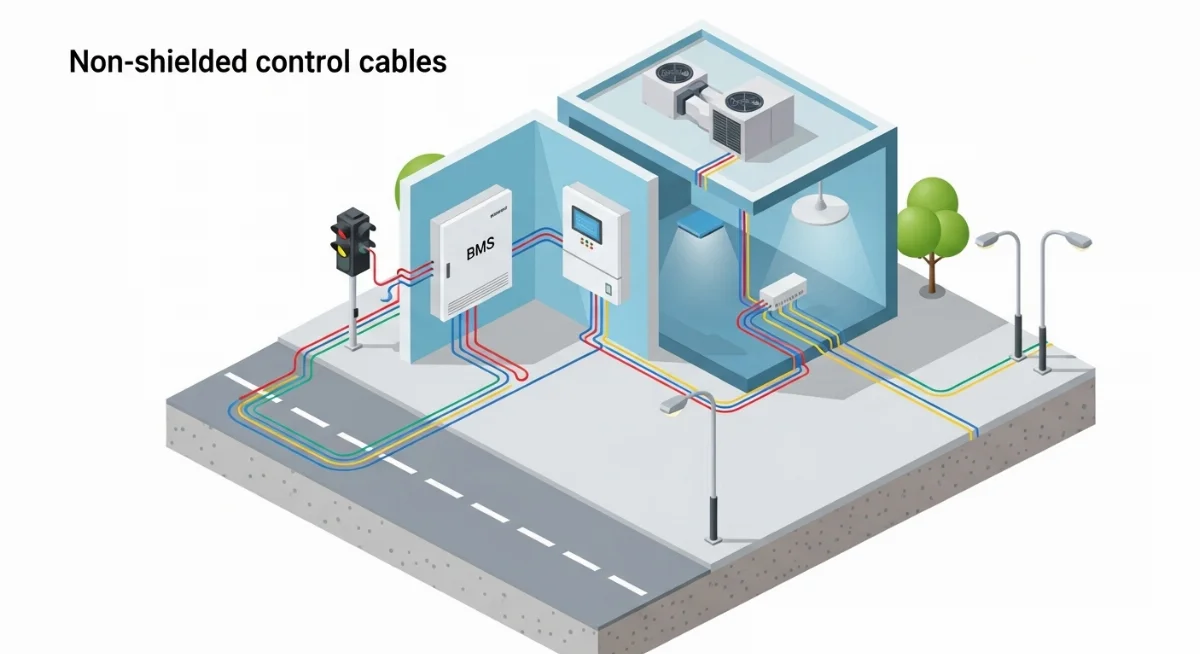

4. Ứng dụng trong hạ tầng nhẹ và nhà xưởng nhỏ

Ngoài các công trình dân dụng, cáp điều khiển không chống nhiễu cũng tìm thấy nhiều ứng dụng quan trọng trong các hệ thống hạ tầng nhẹ và các nhà xưởng quy mô nhỏ, nơi yêu cầu về độ bền và hiệu suất ổn định vẫn cao nhưng không đến mức phải đối phó với nhiễu điện từ cực đoan.

• Hệ thống đèn đường và chiếu sáng công cộng: Trong các khu dân cư, công viên hoặc đường nội bộ, cáp điều khiển không chống nhiễu có thể được dùng để truyền tín hiệu điều khiển cho hệ thống đèn đường, đặc biệt là các loại đèn có cảm biến ánh sáng hoặc bộ hẹn giờ.
• Hệ thống điều khiển máy móc trong nhà xưởng nhỏ: Đối với các nhà xưởng có quy mô vừa và nhỏ, sản xuất các mặt hàng không yêu cầu độ chính xác quá cao hoặc không có nhiều thiết bị phát ra nhiễu mạnh, cáp điều khiển không chống nhiễu có thể được sử dụng để kết nối các nút nhấn, đèn báo, công tắc hành trình, và các cảm biến đơn giản với bộ điều khiển PLC hoặc rơ-le.
• Hệ thống cổng tự động, barie: Tại các lối vào khu dân cư, tòa nhà văn phòng nhỏ, hay bãi đỗ xe, cáp điều khiển không chống nhiễu được dùng để điều khiển cổng tự động, barie, kết nối với cảm biến an toàn và bộ điều khiển.
• Hệ thống tưới tiêu tự động: Trong các khu vườn lớn hoặc trang trại nhỏ, hệ thống tưới tiêu tự động sử dụng cáp điều khiển để kết nối bộ điều khiển với các van điện từ, cảm biến độ ẩm đất, giúp quản lý việc tưới nước hiệu quả.

Phạm vi sử dụng cáp điều khiển không chống nhiễu trong các môi trường này chứng tỏ tính linh hoạt và khả năng đáp ứng nhu cầu thực tế với chi phí tối ưu, đặc biệt khi so sánh với các loại cáp chống nhiễu đắt tiền hơn.

5. Cách lựa chọn cáp điều khiển không chống nhiễu phù hợp cho công trình dân dụng

Việc lựa chọn đúng loại cáp điều khiển là yếu tố quan trọng để đảm bảo an toàn, hiệu suất và tuổi thọ cho hệ thống điện. Dưới đây là những yếu tố cần cân nhắc khi chọn cáp điều khiển không chống nhiễu phù hợp cho công trình dân dụng:

• Số lượng lõi: Xác định số lượng tín hiệu cần truyền tải để chọn cáp có số lõi tương ứng (ví dụ: 2 lõi, 3 lõi, 4 lõi...). Luôn nên tính toán dự phòng một vài lõi trống cho việc mở rộng sau này.
• Tiết diện lõi (kích thước dây): Phụ thuộc vào dòng điện và khoảng cách truyền tải. Tín hiệu điều khiển thường có dòng điện nhỏ, nên tiết diện không cần quá lớn. Tuy nhiên, nếu cáp cũng cấp nguồn cho thiết bị, cần tính toán kỹ để tránh sụt áp và quá nhiệt.
• Chất liệu vỏ bọc: Vỏ bọc cáp cần có khả năng chống chịu tốt với các yếu tố môi trường như nhiệt độ, độ ẩm, hóa chất (nếu có), tia UV (nếu lắp đặt ngoài trời). PVC là vật liệu phổ biến cho môi trường trong nhà, trong khi XLPE hoặc PE có thể được dùng cho môi trường khắc nghiệt hơn.
• Điện áp định mức: Chọn cáp có điện áp định mức phù hợp với điện áp hệ thống mà nó sẽ hoạt động.
• Tiêu chuẩn kỹ thuật: Đảm bảo cáp tuân thủ các tiêu chuẩn an toàn và chất lượng như IEC, TCVN, hoặc các tiêu chuẩn quốc tế khác.
• Thương hiệu và nhà cung cấp: Lựa chọn cáp từ các thương hiệu uy tín, có nguồn gốc rõ ràng để đảm bảo chất lượng và độ bền.
• Môi trường lắp đặt: Nếu cáp được lắp đặt trong ống hoặc máng cáp, yêu cầu về khả năng chống chịu có thể thấp hơn. Ngược lại, nếu lắp đặt trực tiếp trong đất hoặc nơi có nguy cơ bị tác động vật lý, cần chọn cáp có vỏ bọc chắc chắn hơn.

Hiểu rõ các yếu tố này sẽ giúp bạn đưa ra quyết định đúng đắn, tối ưu hóa chi phí mà vẫn đảm bảo an toàn và hiệu quả cho hệ thống điện của mình. Đây chính là bí quyết để tận dụng tối đa ứng dụng cáp điều khiển không chống nhiễu.

6. Lợi ích và những lưu ý khi sử dụng cáp điều khiển không chống nhiễu

Mặc dù cáp điều khiển không chống nhiễu mang lại nhiều lợi ích, nhưng việc sử dụng ch&úng cũng đòi hỏi những lưu ý nhất định để đảm bảo hiệu suất và an toàn tối đa.

Lợi ích:

• Tiết kiệm chi phí: Như đã đề cập, đây là lợi thế lớn nhất, giúp giảm đáng kể tổng chi phí dự án.
• Dễ dàng lắp đặt: Nhờ cấu tạo đơn giản và độ linh hoạt cao, quá trình thi công và bảo trì trở nên nhanh chóng và ít tốn công sức hơn.
• Phù hợp với nhiều môi trường: Lý tưởng cho các ứng dụng trong môi trường dân dụng, văn phòng hoặc các nhà xưởng nhỏ, nơi nhiễu điện từ không phải là vấn đề nghiêm trọng.
• Đa dạng chủng loại: Có nhiều loại với số lõi và tiết diện khác nhau, đáp ứng nhu cầu đa dạng của các hệ thống điều khiển.

Lưu ý khi sử dụng:

• Đánh giá môi trường nhiễu: Đây là yếu tố quan trọng nhất. Nếu hệ thống điều khiển nằm gần các thiết bị phát ra nhiễu mạnh như động cơ lớn, biến tần, máy hàn, hoặc các đường dây điện cao áp, cáp không chống nhiễu có thể không phải là lựa chọn tối ưu. Trong những trường hợp này, việc sử dụng cáp chống nhiễu là cần thiết để bảo vệ tín hiệu. Bạn cũng nên tham khảo các tài liệu chuyên môn về lưu ý lắp đặt cáp không chống nhiễu nhằm hạn chế tối đa nguy cơ nhiễu tín hiệu.
• Khoảng cách truyền tải: Với khoảng cách truyền tải dài, ngay cả trong môi trường ít nhiễu, tín hiệu vẫn có thể bị suy giảm. Cần xem xét việc sử dụng bộ khuếch đại tín hiệu hoặc lựa chọn cáp chống nhiễu nếu khoảng cách quá xa.
• Phân tách cáp: Luôn cố gắng đi dây cáp điều khiển riêng biệt, cách xa các đường dây điện lực có dòng điện lớn. Điều này giúp giảm thiểu tác động của nhiễu cảm ứng từ.
• Nối đất đúng cách: Mặc dù cáp không có lớp chống nhiễu, nhưng việc nối đất đúng cách cho các thiết bị điều khiển và hệ thống điện tổng thể vẫn rất quan trọng để đảm bảo an toàn và giảm thiểu nguy cơ nhiễu.
• Kiểm tra và bảo trì định kỳ: Thường xuyên kiểm tra tình trạng cáp, đặc biệt là các mối nối và điểm tiếp xúc, để phát hiện và khắc phục sớm các vấn đề có thể ảnh hưởng đến hiệu suất hoạt động của hệ thống.

Bằng cách tuân thủ những lưu ý trên, bạn có thể khai thác tối đa tiềm năng của ứng dụng cáp điều khiển không chống nhiễu, đảm bảo hệ thống vận hành ổn định và bền bỉ theo thời gian.

7. Kết luận

Qua bài viết này, chúng ta đã cùng nhau khám phá sâu rộng về ứng dụng phổ biến của cáp điều khiển không chống nhiễu trong dân dụng và hạ tầng nhẹ. Có thể thấy, loại cáp này đóng một vai trò không thể thiếu trong nhiều hệ thống điện, từ chiếu sáng thông minh, thang máy, điều hòa trung tâm đến các hệ thống an ninh và tự động hóa đơn giản. Với ưu điểm về chi phí hiệu quả, dễ dàng lắp đặt và khả năng truyền tín hiệu ổn định trong môi trường phù hợp, cáp điều khiển không chống nhiễu đã trở thành lựa chọn hàng đầu cho các công trình dân dụng và nhà xưởng nhỏ.

Việc hiểu rõ về đặc tính, phạm vi sử dụng cáp điều khiển không chống nhiễu và cách lựa chọn phù hợp không chỉ giúp tối ưu hóa chi phí mà còn đảm bảo an toàn và hiệu suất hoạt động lâu dài cho toàn bộ hệ thống. Hy vọng những thông tin này sẽ hữu ích cho bạn trong việc lên kế hoạch và triển khai các dự án điện sắp tới.
