Trong thế giới công nghiệp hiện đại, cáp điều khiển lõi đồng đóng vai trò không thể thiếu, là huyết mạch truyền tải tín hiệu và điều khiển các hệ thống máy móc phức tạp. Từ các nhà máy sản xuất tự động hóa đến hệ thống điện tử nhạy cảm, chất lượng của cáp điều khiển quyết định sự ổn định và an toàn của toàn bộ vận hành. Nhưng bạn đã bao giờ tự hỏi, để một sợi cáp điều khiển lõi đồng đạt chuẩn đến tay người dùng, nó phải trải qua những công đoạn nào? Và những tiêu chuẩn chất lượng nào cần được tuân thủ nghiêm ngặt?

Bài viết này sẽ đưa bạn khám phá chi tiết quy trình sản xuất cáp điều khiển lõi đồng đạt chuẩn, từ khâu chọn lựa nguyên liệu đầu vào cho đến các bước kiểm định chất lượng gắt gao. Chúng ta cũng sẽ tìm hiểu sâu về các tiêu chuẩn chất lượng cáp lõi đồng quốc tế và cách nhận biết sản phẩm đạt chuẩn để đảm bảo an toàn và hiệu suất tối ưu cho mọi ứng dụng.

Giới thiệu về Cáp Điều Khiển Lõi Đồng và Tầm Quan Trọng

Cáp điều khiển lõi đồng là một loại cáp điện được thiết kế đặc biệt để truyền tải tín hiệu điều khiển, dữ liệu, hoặc nguồn điện áp thấp trong các hệ thống tự động hóa, điều khiển công nghiệp, và các ứng dụng điện tử khác. Với lõi dẫn bằng đồng tinh khiết, loại cáp này nổi bật với khả năng dẫn điện và ưu điểm truyền tín hiệu của cáp lõi đồng, độ bền cao và khả năng chống nhiễu tốt. Trong môi trường công nghiệp khắc nghiệt, sự ổn định và đáng tin cậy của cáp điều khiển là yếu tố then chốt, ảnh hưởng trực tiếp đến hiệu suất hoạt động, an toàn vận hành và chi phí bảo trì.

Tầm quan trọng của cáp điều khiển lõi đồng không chỉ dừng lại ở việc kết nối các thiết bị, mà còn ở việc đảm bảo luồng thông tin không bị gián đoạn, từ đó tối ưu hóa quy trình sản xuất và vận hành. Trong thực tế, ứng dụng cáp điều khiển trong nhà máy và tòa nhà hiện đại luôn đòi hỏi độ ổn định tín hiệu cực cao. Một sợi cáp kém chất lượng có thể dẫn đến mất tín hiệu, lỗi hệ thống, thậm chí gây ra các sự cố nguy hiểm, gây thiệt hại nghiêm trọng. Do đó, việc hiểu rõ quy trình sản xuất cáp điều khiển và các tiêu chuẩn chất lượng là vô cùng cần thiết cho mọi kỹ sư, nhà thầu và người tiêu dùng.

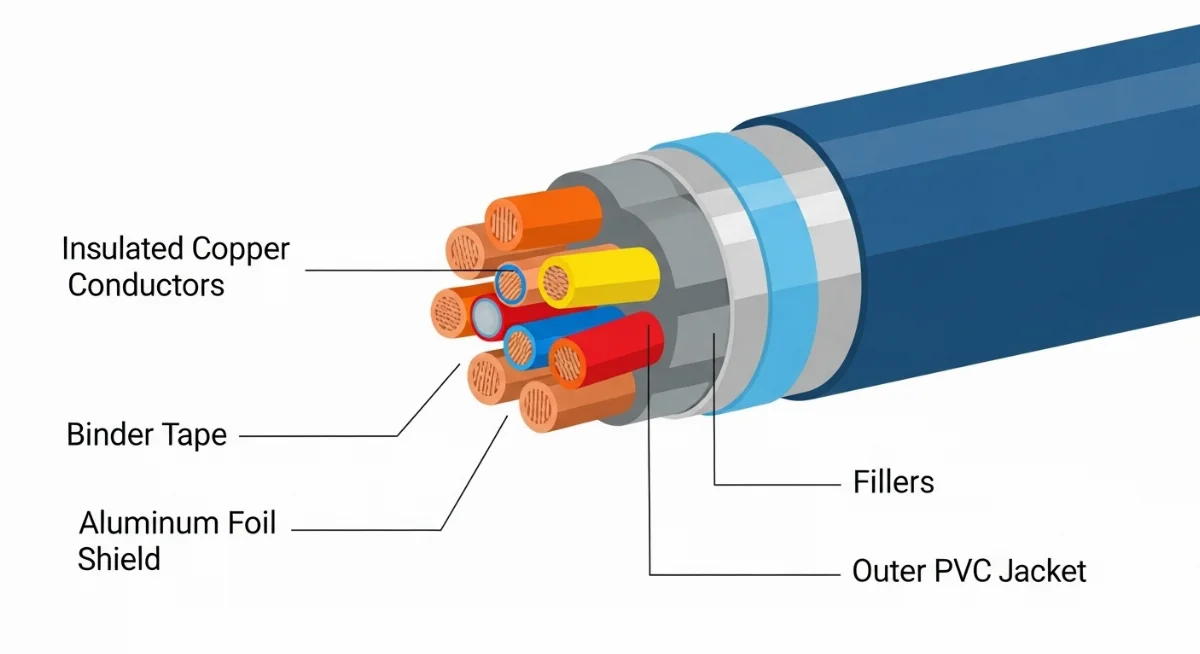

Cấu Tạo Chi Tiết Của Cáp Điều Khiển Lõi Đồng

Trước khi đi sâu vào quy trình sản xuất cáp điều khiển lõi đồng đạt chuẩn, hãy cùng tìm hiểu về cấu tạo cáp điều khiển lõi đồng cơ bản. Một sợi cáp điều khiển thường bao gồm nhiều thành phần được thiết kế để tối ưu hóa hiệu suất và độ bền:

• Lõi Dẫn (Conductor): Đây là phần quan trọng nhất, thường được làm từ đồng tinh khiết (99.9% đồng trở lên) để đảm bảo khả năng dẫn điện tốt nhất. Lõi dẫn có thể là một sợi đặc hoặc nhiều sợi đồng xoắn lại (bện) để tăng độ linh hoạt và khả năng chịu uốn. Với các hệ thống tự động hóa, cáp điều khiển lõi đồng lõi mềm đạt chuẩn được ưu tiên vì khả năng chịu uốn cong tốt. Số lượng lõi và tiết diện lõi tùy thuộc vào yêu cầu của ứng dụng, và người thiết kế có thể tham khảo thêm cách chọn tiết diện cáp theo chiều dài dây để tối ưu hiệu suất.
• Lớp Cách Điện (Insulation): Mỗi lõi dẫn được bọc bởi một lớp vật liệu cách điện để ngăn chặn sự rò rỉ điện và ngắn mạch giữa các lõi. Các vật liệu phổ biến bao gồm PVC (Polyvinyl Chloride), XLPE (Cross-linked Polyethylene) hoặc PE (Polyethylene), mỗi loại có đặc tính cách điện và chịu nhiệt khác nhau.
• Băng Quấn/Lớp Độn (Filler/Binder): Giúp cố định các lõi dẫn đã cách điện lại với nhau thành một khối tròn đều, tăng cường độ bền cơ học cho cáp và giữ cho cấu trúc bên trong ổn định.
• Lớp Chống Nhiễu (Shielding - Tùy chọn): Đối với các ứng dụng nhạy cảm với nhiễu điện từ, cáp có thể được trang bị lớp chống nhiễu. Lớp này thường là lá nhôm hoặc lưới đồng bện, giúp bảo vệ tín hiệu truyền dẫn khỏi các tác động bên ngoài.
• Lớp Vỏ Bọc Ngoài (Outer Sheath): Là lớp bảo vệ cuối cùng, chịu trách nhiệm bảo vệ các thành phần bên trong khỏi các yếu tố môi trường như độ ẩm, hóa chất, tác động cơ học và tia UV. Vật liệu vỏ bọc ngoài cũng thường là PVC, PE hoặc LSZH (Low Smoke Zero Halogen) tùy thuộc vào môi trường lắp đặt và yêu cầu về an toàn cháy nổ.

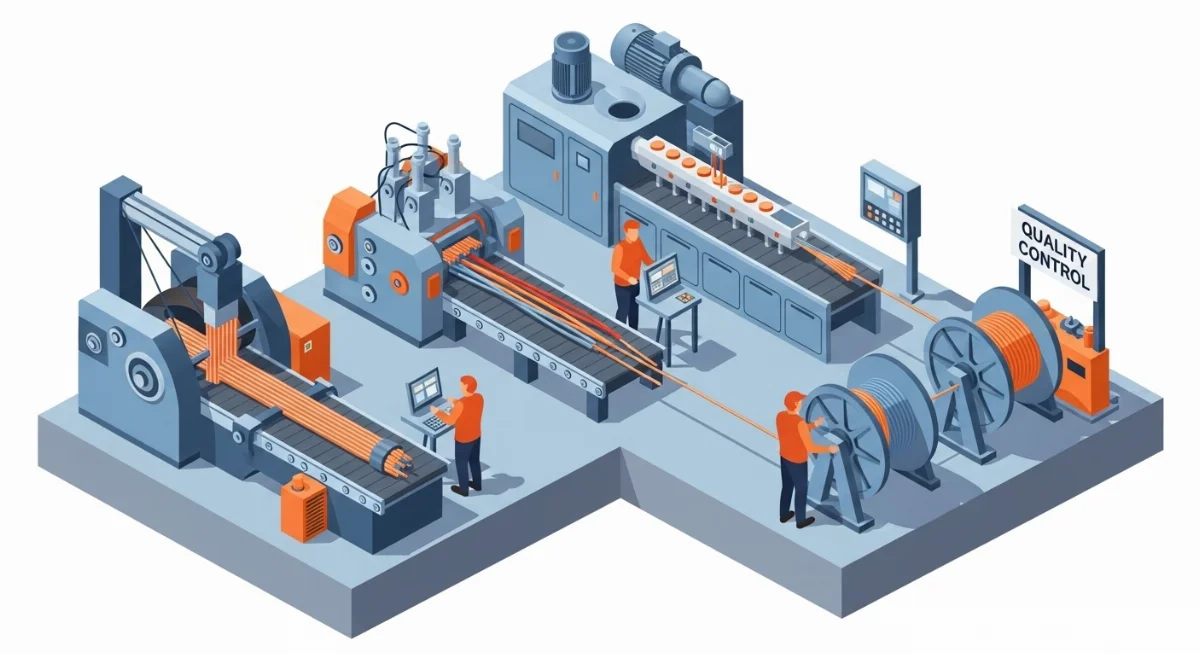

Quy Trình Sản Xuất Cáp Điều Khiển Lõi Đồng Đạt Chuẩn Quốc Tế

Để tạo ra một sản phẩm cáp điều khiển lõi đồng đạt chuẩn, các nhà máy sản xuất cáp điều khiển phải tuân thủ một quy trình nghiêm ngặt, kết hợp công nghệ hiện đại và kiểm soát chất lượng chặt chẽ. Dưới đây là các bước chính trong quy trình sản xuất cáp điều khiển lõi đồng:

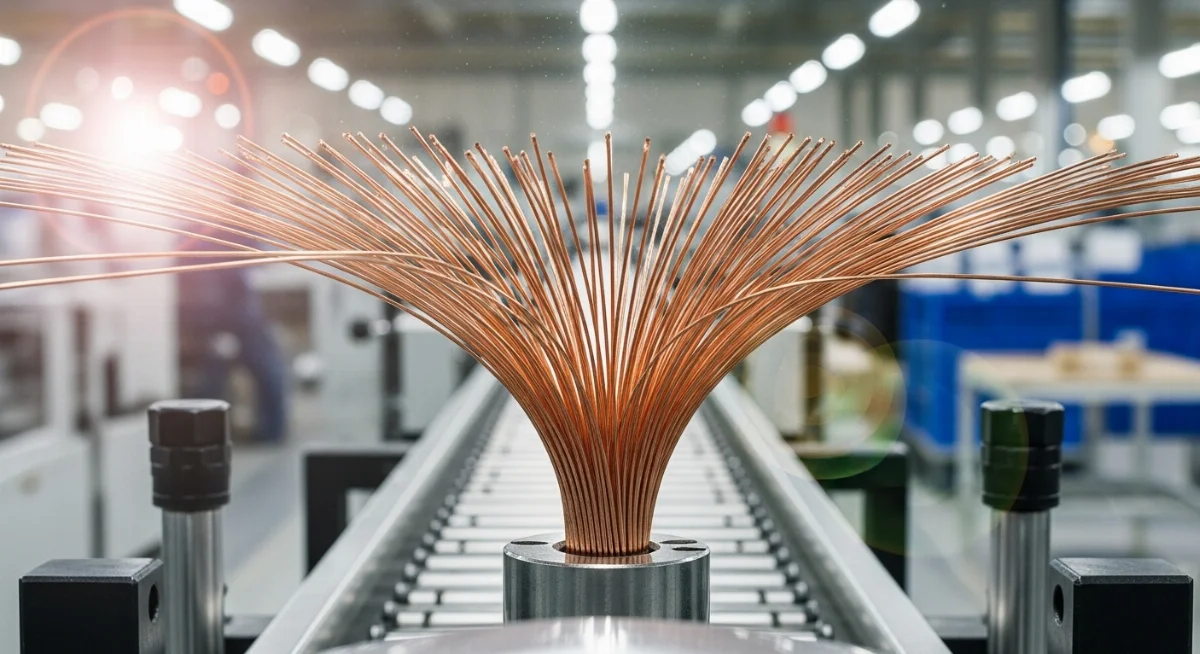

1. Chuẩn Bị Nguyên Vật Liệu: Dây cáp lõi đồng tinh khiết

Bước đầu tiên và quan trọng nhất là chọn lựa nguyên liệu đầu vào. Đồng được sử dụng phải là dây cáp lõi đồng tinh khiết, có độ dẫn điện cao và hàm lượng tạp chất thấp. Đồng thỏi được đưa vào máy kéo rút để tạo thành các sợi đồng có đường kính nhỏ hơn theo yêu cầu. Sau đó, các sợi đồng này sẽ trải qua quá trình ủ mềm (annealing) để tăng độ dẻo, giúp chúng dễ dàng gia công ở các bước tiếp theo mà không bị đứt gãy. Tùy từng ứng dụng, nhà thiết kế sẽ so sánh cáp lõi đồng cứng và mềm để lựa chọn loại nguyên liệu phù hợp.

2. Kéo và Bện Lõi Dẫn

Sau khi được ủ mềm, các sợi đồng nhỏ sẽ được kéo rút thêm một lần nữa để đạt được đường kính chính xác theo tiêu chuẩn của từng loại cáp. Tiếp theo, tùy thuộc vào cấu trúc cáp, các sợi đồng đơn sẽ được bện xoắn lại với nhau để tạo thành lõi dẫn đa sợi (stranded conductor). Quá trình bện giúp lõi dẫn linh hoạt hơn, chịu được uốn cong tốt hơn so với lõi đặc, đặc biệt quan trọng đối với cáp điều khiển công nghiệp thường xuyên phải di chuyển hoặc lắp đặt trong không gian hẹp. Ở các dây chuyền robot, ứng dụng thực tế cáp lõi mềm cho thấy rõ ưu thế về độ bền uốn và tuổi thọ.

3. Gia Công Lớp Cách Điện

Mỗi lõi dẫn đã bện sẽ được đưa qua máy đùn (extruder) để phủ một lớp vật liệu cách điện như PVC, PE hoặc XLPE. Độ dày và chất lượng của lớp cách điện là yếu tố cực kỳ quan trọng, ảnh hưởng trực tiếp đến khả năng chịu điện áp, chống rò rỉ và tuổi thọ của cáp. Quá trình này đòi hỏi kiểm soát nhiệt độ và tốc độ chính xác để đảm bảo lớp cách điện đồng đều, không có bọt khí hay khuyết tật.

4. Bện Lõi và Bọc Băng Quấn

Các lõi dẫn đã được cách điện sẽ được tập hợp và bện xoắn lại với nhau theo một cấu hình cụ thể (ví dụ: bện đôi, bện ba, hoặc bện theo lớp đồng tâm). Việc bện giúp duy trì khoảng cách giữa các lõi, giảm thiểu nhiễu xuyên âm (crosstalk) và tạo ra một cấu trúc cáp ổn định. Sau khi bện, một lớp băng quấn không dệt hoặc băng polyester có thể được thêm vào để giữ chặt các lõi và tạo hình tròn đều cho bó lõi trước khi đến bước tiếp theo.

5. Tạo Lớp Chống Nhiễu (Nếu Có)

Đối với các cáp điều khiển lõi đồng yêu cầu khả năng chống nhiễu cao, một lớp chống nhiễu sẽ được thêm vào. Lớp này có thể là lá nhôm được quấn quanh bó lõi (AL/PET tape) hoặc một lớp lưới đồng bện (braided copper screen). Mục đích của lớp chống nhiễu là bảo vệ tín hiệu bên trong khỏi nhiễu điện từ từ bên ngoài (EMI) và ngăn chặn tín hiệu từ bên trong phát ra ngoài. Với các dòng cáp chống nhiễu cao cấp, quy trình sản xuất và kiểm định chất lượng cáp điều khiển được áp dụng rất nghiêm ngặt để đảm bảo hiệu suất.

6. Ép Vỏ Bọc Ngoài

Lớp cuối cùng trong quy trình sản xuất cáp điều khiển là ép lớp vỏ bọc ngoài. Vật liệu vỏ bọc (thường là PVC, PE hoặc LSZH) được đùn ép bao bọc toàn bộ cấu trúc bên trong của cáp. Lớp vỏ này đóng vai trò bảo vệ cáp khỏi các tác động cơ học, hóa chất, nước, dầu mỡ và các yếu tố môi trường khác. Độ dày, độ bền kéo và khả năng chống mài mòn của vỏ bọc phải tuân thủ các tiêu chuẩn quốc tế cho cáp điều khiển lõi đồng cụ thể.

7. Kiểm Tra và Đóng Gói

Sau khi hoàn thành các bước sản xuất, cáp sẽ trải qua một loạt các thử nghiệm và kiểm định chất lượng cáp điều khiển nghiêm ngặt. Đây là bước then chốt để đảm bảo sản phẩm đạt mọi tiêu chuẩn kỹ thuật và an toàn. Các thử nghiệm bao gồm kiểm tra điện trở dẫn, điện trở cách điện, độ bền điện môi, độ bền kéo, khả năng chống cháy, và kích thước tổng thể. Chỉ những cuộn cáp đạt yêu cầu mới được đóng gói và xuất xưởng.

Tiêu Chuẩn Chất Lượng Cáp Điều Khiển Lõi Đồng Cần Biết

Để đảm bảo hiệu suất và an toàn, cáp điều khiển lõi đồng phải tuân thủ nhiều tiêu chuẩn chất lượng cáp lõi đồng khác nhau, từ quốc gia đến quốc tế. Việc hiểu rõ các tiêu chuẩn này giúp người dùng lựa chọn đúng sản phẩm và các nhà máy sản xuất cáp điều khiển duy trì chất lượng.

1. Tiêu Chuẩn Về Vật Liệu

• Đồng lõi dẫn: Phải là đồng tinh khiết, hàm lượng đồng thường từ 99.9% trở lên (ví dụ: Cu-ETP theo ASTM B49, BS EN 13602). Điện trở suất của đồng phải đạt mức quy định để đảm bảo khả năng dẫn điện tốt nhất. Tuỳ theo từng ứng dụng, kỹ sư có thể cần so sánh cáp lõi đồng cứng và mềm để chọn loại vật liệu phù hợp nhất.
• Vật liệu cách điện và vỏ bọc: PVC, PE, XLPE, LSZH phải đáp ứng các tiêu chuẩn về tính chất cơ học (độ bền kéo, độ giãn dài), tính chất điện (điện trở cách điện, hằng số điện môi) và khả năng chịu nhiệt, chống cháy (IEC 60332, UL VW-1).

2. Tiêu Chuẩn Về Cấu Trúc và Kích Thước

• Tiết diện lõi: Phải đúng theo quy định (mm² hoặc AWG) với sai số cho phép, được tính toán dựa trên dòng tải, điều kiện lắp đặt và chọn tiết diện cáp theo chiều dài dây.
• Đường kính cách điện và vỏ bọc: Đảm bảo độ dày tối thiểu để cung cấp bảo vệ đầy đủ.
• Cấu trúc bện: Phải đúng kiểu bện và bước xoắn để đảm bảo tính đồng nhất và giảm nhiễu.
• Các tiêu chuẩn phổ biến bao gồm IEC 60227, IEC 60502, VDE 0245, BS 5308.

3. Tiêu Chuẩn Về Tính Năng Điện Môi

• Điện trở cách điện: Phải đủ cao để ngăn chặn dòng điện rò rỉ. Thường được đo ở 70°C hoặc 90°C.
• Điện áp thử nghiệm: Cáp phải chịu được một điện áp cao nhất định trong một khoảng thời gian nhất định mà không bị đánh thủng cách điện. Đây là một phần quan trọng trong quy trình kiểm tra cáp điều khiển trước khi xuất xưởng.
• Điện dung và điện cảm: Quan trọng đối với việc truyền tín hiệu và dữ liệu, đặc biệt trong các hệ thống yêu cầu độ chính xác cao về thời gian và độ ổn định.

4. Tiêu Chuẩn Về Khả Năng Chống Cháy và Độ Bền Cơ Học

• Khả năng chống cháy: Các tiêu chuẩn như IEC 60332-1-2 (lan truyền ngọn lửa đơn), IEC 60332-3 (lan truyền ngọn lửa theo bó cáp), và IEC 61034 (mật độ khói), IEC 60754 (halogen free) là rất quan trọng đối với an toàn cháy nổ, đặc biệt là trong các tòa nhà công cộng và khu công nghiệp.
• Độ bền kéo và độ giãn dài: Vỏ bọc và cách điện phải đủ bền để chịu được lực kéo, uốn cong trong quá trình lắp đặt và sử dụng.
• Khả năng chống chịu hóa chất, dầu, UV: Tùy thuộc vào môi trường ứng dụng của cáp điều khiển công nghiệp, việc lựa chọn loại cáp lõi cứng hay lõi mềm, cũng như xét đến ứng dụng thực tế cáp lõi mềm, sẽ quyết định độ bền cơ học và tuổi thọ hệ thống.

5. Các Bước Kiểm Định Chất Lượng Cáp Điều Khiển

Quy trình kiểm định chất lượng cáp điện là một phần không thể thiếu để đảm bảo mỗi mét cáp đạt chuẩn. Các bước kiểm định chất lượng cáp điều khiển thường bao gồm:

1. Kiểm tra nguyên liệu đầu vào: Từ đồng thỏi đến hạt nhựa, mọi vật liệu đều được kiểm tra thành phần hóa học, độ tinh khiết và các tính chất vật lý.
2. Kiểm tra trong quá trình sản xuất: Đo đường kính lõi, độ dày cách điện, độ đồng đều của vỏ bọc định kỳ.
3. Kiểm tra thành phẩm (Thử nghiệm cuối cùng):
   • Thử nghiệm điện áp cao (High Voltage Test).
   • Đo điện trở dẫn và điện trở cách điện.
   • Kiểm tra kích thước vật lý bằng thước cặp và máy đo laser.
   • Kiểm tra độ bền cơ học (kéo đứt, uốn cong).
   • Thử nghiệm khả năng chống cháy (đối với cáp chống cháy).
   • Kiểm tra đóng gói và nhãn mác.

Những bước này đảm bảo rằng mỗi sản phẩm không chỉ tuân thủ các tiêu chuẩn quốc tế cho cáp điều khiển lõi đồng mà còn đáp ứng được kỳ vọng về độ bền và hiệu suất trong thực tế.

Cách Nhận Biết Cáp Điều Khiển Lõi Đồng Đạt Chuẩn

Khi lựa chọn cáp điều khiển lõi đồng, việc biết cách nhận biết cáp điều khiển lõi đồng đạt chuẩn là rất quan trọng để tránh mua phải hàng giả, hàng kém chất lượng. Dưới đây là một số dấu hiệu bạn có thể tham khảo:

• Thương hiệu và Chứng nhận: Ưu tiên các thương hiệu uy tín, có lịch sử lâu đời và được cấp các chứng nhận chất lượng quốc tế (ISO, CE, UL, VDE...). Thông tin này thường được in trên vỏ cáp hoặc bao bì.
• Vỏ cáp: Vỏ bọc ngoài phải trơn nhẵn, màu sắc đồng đều, không có vết nứt, bọt khí hay biến dạng. Thông tin in trên vỏ (nhãn hiệu, loại cáp, tiêu chuẩn, tiết diện) phải rõ ràng, không bị mờ hay dễ phai.
• Lõi đồng: Khi cắt ngang, lõi đồng phải sáng bóng, không bị oxy hóa, đồng nhất về màu sắc và không có vết đen. Lõi đồng phải mềm dẻo, không bị giòn gãy khi uốn cong. Điều này chứng tỏ là dây cáp lõi đồng tinh khiết. Với những hệ thống tự động hóa, việc lựa chọn cáp điều khiển lõi đồng lõi mềm đạt chuẩn giúp tăng tuổi thọ và độ tin cậy.
• Lớp cách điện: Các lớp cách điện của từng lõi phải có màu sắc phân biệt rõ ràng, đều đặn, không bị bong tróc hay nứt vỡ. Độ dày của lớp cách điện phải tương xứng với tiết diện lõi.
• Trọng lượng và Đường kính: Cáp đạt chuẩn thường có trọng lượng và đường kính phù hợp với thông số kỹ thuật đã công bố. Cáp quá nhẹ hoặc quá nhỏ có thể là dấu hiệu của việc sử dụng vật liệu kém chất lượng hoặc lõi đồng không đủ tiết diện.
• Giá thành: Mặc dù không phải là yếu tố tuyệt đối, nhưng giá thành quá rẻ so với mặt bằng chung thường là một dấu hiệu cảnh báo về chất lượng.

Lựa Chọn Nhà Máy Sản Xuất Cáp Điều Khiển Lõi Đồng Uy Tín

Việc lựa chọn nhà máy sản xuất cáp điều khiển lõi đồng uy tín là yếu tố then chốt để đảm bảo bạn nhận được sản phẩm chất lượng cao. Một nhà máy sản xuất cáp điều khiển đáng tin cậy sẽ có:

• Công nghệ hiện đại: Đầu tư vào máy móc, thiết bị sản xuất tiên tiến để đảm bảo độ chính xác và hiệu quả.
• Hệ thống quản lý chất lượng: Áp dụng các tiêu chuẩn quản lý chất lượng quốc tế như ISO 9001, và các quy trình kiểm định chất lượng cáp điện nghiêm ngặt từ đầu vào đến đầu ra.
• Nguồn gốc vật liệu rõ ràng: Chỉ sử dụng nguyên vật liệu đầu vào có chất lượng cao và nguồn gốc xuất xứ minh bạch, đặc biệt là dây cáp lõi đồng tinh khiết.
• Đội ngũ kỹ thuật chuyên môn: Có đội ngũ kỹ sư và công nhân lành nghề, am hiểu sâu sắc về công nghệ sản xuất cáp và các tiêu chuẩn chất lượng.
• Chính sách bảo hành và hỗ trợ kỹ thuật: Cung cấp dịch vụ hậu mãi tốt, tư vấn chuyên nghiệp và có chính sách bảo hành rõ ràng cho sản phẩm, đảm bảo hệ thống sử dụng cáp – từ cáp lõi cứng đến cáp lõi mềm – hoạt động ổn định trong suốt vòng đời dự án.

Kết Luận

Qua bài viết này, chúng ta đã cùng nhau tìm hiểu sâu về quy trình sản xuất cáp điều khiển lõi đồng đạt chuẩn và những tiêu chuẩn chất lượng cáp lõi đồng quan trọng cần biết. Từ việc lựa chọn dây cáp lõi đồng tinh khiết, cân nhắc giữa cáp lõi cứng và cáp lõi mềm, đến các bước gia công phức tạp và quy trình kiểm định nghiêm ngặt, mỗi giai đoạn đều đóng góp vào việc tạo ra một sản phẩm cáp điều khiển an toàn, bền bỉ và hiệu quả.

Hy vọng rằng với những thông tin chi tiết về cấu tạo cáp điều khiển lõi đồng, các bước trong quy trình sản xuất cáp điều khiển, các ứng dụng cáp điều khiển trong nhà máy cũng như cách nhận biết cáp điều khiển lõi đồng đạt chuẩn, bạn sẽ có thêm kiến thức để đưa ra lựa chọn sáng suốt cho các dự án của mình. Đầu tư vào cáp điều khiển chất lượng là đầu tư vào sự ổn định, an toàn và hiệu quả lâu dài cho mọi hệ thống công nghiệp và điện tử.
