Trong các hệ thống công nghiệp hiện đại, cáp điều khiển chống nhiễu đóng vai trò then chốt trong việc truyền tải tín hiệu ổn định và an toàn. Bài viết này sẽ đi sâu vào các tiêu chuẩn sản xuất cáp điều khiển chống nhiễu và quy trình kiểm định chất lượng cáp điều khiển nghiêm ngặt, từ đó giúp bạn hiểu rõ tầm quan trọng của việc lựa chọn cáp đạt chuẩn. Chúng ta sẽ cùng khám phá các tiêu chuẩn IEC và TCVN cho cáp chống nhiễu, kết hợp với lựa chọn cáp điều khiển chống nhiễu đạt chuẩn, đảm bảo hiệu suất và độ tin cậy tối đa cho mọi ứng dụng.

1. Cáp Điều Khiển Chống Nhiễu: Tầm Quan Trọng và Ứng Dụng

Trong bối cảnh công nghiệp hóa, hiện đại hóa ngày càng phát triển, sự ổn định và chính xác của hệ thống điều khiển là yếu tố then chốt quyết định năng suất và an toàn. Cáp điều khiển, đặc biệt là loại có khả năng chống nhiễu, đóng vai trò "mạch máu" truyền tải các tín hiệu quan trọng từ cảm biến, thiết bị điều khiển đến các bộ phận chấp hành. Trong đó, dòng cáp điều khiển chống nhiễu có lưới được sử dụng rộng rãi nhờ khả năng che chắn nhiễu tần số cao và độ bền cơ học vượt trội. Chúng không chỉ đơn thuần là đường dẫn tín hiệu mà còn là yếu tố bảo vệ hệ thống khỏi những tác động tiêu cực từ môi trường nhiễu điện từ.

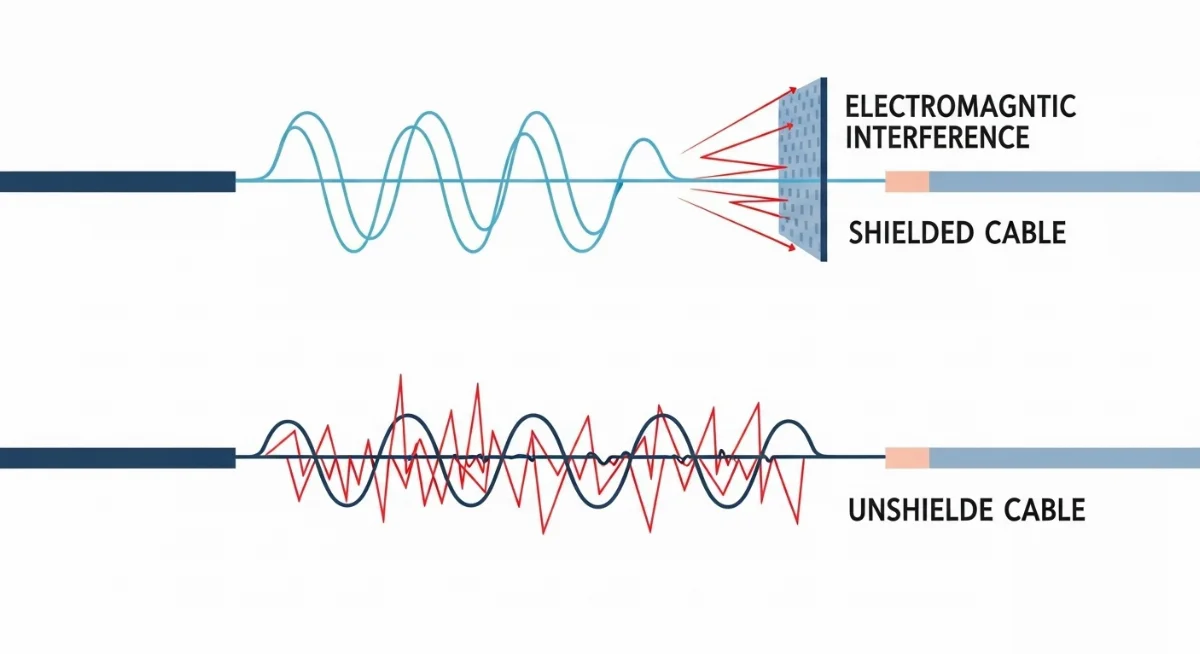

Nhiễu điện từ (EMI) là một vấn đề phổ biến trong môi trường công nghiệp, phát sinh từ các động cơ điện, biến tần, đường dây điện lực, thiết bị hàn hay thậm chí là sóng vô tuyến. Những nhiễu này có thể gây ra sai lệch tín hiệu, lỗi hệ thống, giảm hiệu suất hoạt động, và trong những trường hợp nghiêm trọng hơn, có thể dẫn đến sự cố an toàn. Cáp điều khiển chống nhiễu được thiết kế đặc biệt với các lớp che chắn (lưới bện hoặc lá nhôm) giúp giảm thiểu tác động của EMI, đảm bảo tín hiệu truyền đi luôn được sạch và chính xác. Khi lựa chọn giữa cáp có lưới đồng bện và có màng nhôm, bạn nên tham khảo thêm về phân biệt cáp chống nhiễu có lưới và có màng nhôm để chọn loại phù hợp với môi trường lắp đặt.

Các ứng dụng của cáp điều khiển chống nhiễu vô cùng đa dạng, từ hệ thống tự động hóa nhà máy, dây chuyền sản xuất, hệ thống HVAC, camera an ninh, đến các thiết bị đo lường và điều khiển trong ngành dầu khí, hóa chất, năng lượng. Đặc biệt, cáp chống nhiễu trong hệ thống tự động hóa nhà máy giúp đảm bảo tín hiệu điều khiển ổn định, hạn chế tối đa downtime do lỗi truyền dẫn. Trong mọi lĩnh vực này, sự đáng tin cậy của tín hiệu là không thể thương lượng, và đó chính là lý do vì sao việc tuân thủ các tiêu chuẩn cao nhất trong sản xuất và kiểm định chất lượng cáp điều khiển lại trở nên cực kỳ quan trọng.

2. Tiêu Chuẩn Sản Xuất Cáp Điều Khiển Chống Nhiễu: Nền Tảng Chất Lượng

Để đảm bảo rằng cáp điều khiển có thể hoạt động hiệu quả trong môi trường khắc nghiệt và chống lại nhiễu một cách tối ưu, việc tuân thủ các tiêu chuẩn sản xuất cáp điều khiển chống nhiễu là điều kiện tiên quyết. Các tiêu chuẩn này quy định chặt chẽ từ nguyên liệu đầu vào, cấu trúc thiết kế cho đến quy trình sản xuất, nhằm tạo ra sản phẩm không chỉ bền bỉ mà còn có khả năng truyền dẫn tín hiệu vượt trội. Nền tảng chất lượng của một sợi cáp chống nhiễu bắt đầu từ những chi tiết nhỏ nhất trong cấu tạo của nó, đặc biệt là ở phần lõi đồng dẫn điện, nơi các tiêu chuẩn chất lượng cáp điều khiển lõi đồng được áp dụng nghiêm ngặt để đảm bảo độ dẫn điện và tuổi thọ.

2.1. Yêu Cầu Vật Liệu Cấu Thành

Chất lượng vật liệu là yếu tố quyết định đến hiệu suất và tuổi thọ của cáp. Mỗi thành phần của cáp điều khiển chống nhiễu đều phải đáp ứng những yêu cầu kỹ thuật nghiêm ngặt:

• Dây dẫn (Conductor): Thường được làm từ đồng tinh khiết (class 5 hoặc class 2), có độ dẫn điện cao, ít tạp chất để giảm thiểu điện trở và suy hao tín hiệu. Tiêu chuẩn thường yêu cầu đồng ủ mềm, bện xoắn để tăng tính linh hoạt và độ bền cơ học. Việc tuân thủ các tiêu chuẩn chất lượng cáp điều khiển lõi đồng ngay từ khâu chọn nguyên liệu giúp đảm bảo sự ổn định của toàn bộ hệ thống.
• Lớp cách điện (Insulation): Vật liệu phổ biến bao gồm PVC, XLPE (Polyethylene liên kết ngang) hoặc PE. Lớp cách điện phải có điện trở cách điện cao, độ bền điện môi tốt để ngăn chặn rò rỉ điện và chịu được điện áp làm việc. Độ dày lớp cách điện cũng được quy định cụ thể để đảm bảo an toàn.
• Lớp chống nhiễu (Shielding): Đây là thành phần quan trọng nhất tạo nên khả năng chống nhiễu của cáp. Có hai loại chính:
  • Lá nhôm (Aluminium Foil Shield): Thường kết hợp với dây thoát nhiễu (drain wire), hiệu quả cao trong việc chống nhiễu điện trường.
  • Lưới bện đồng (Braided Copper Shield): Cung cấp khả năng chống nhiễu từ trường tốt hơn và độ bền cơ học cao hơn. Một số cáp cao cấp có thể kết hợp cả hai loại để đạt hiệu quả chống nhiễu tối đa; bạn có thể tham khảo chi tiết hơn về cấu tạo và vai trò lớp lưới chống nhiễu để hiểu rõ cơ chế che chắn EMI.
• Lớp vỏ bọc ngoài (Outer Sheath): Thường là PVC hoặc LSZH (Low Smoke Zero Halogen) đối với các ứng dụng yêu cầu an toàn cháy nổ cao. Lớp vỏ bọc phải có khả năng chống mài mòn, chống dầu, hóa chất, tia UV và các yếu tố môi trường khác, đồng thời bảo vệ các lớp bên trong khỏi hư hại vật lý. Trong các khu vực đòi hỏi an toàn phòng cháy cao như tòa nhà cao tầng, hầm ngầm, việc chọn loại cáp tuân thủ tiêu chuẩn quốc tế cho cáp điều khiển chống cháy là hết sức quan trọng.

2.2. Quy Trình Sản Xuất Tuân Thủ Tiêu Chuẩn

Một quy trình sản xuất chặt chẽ, được kiểm soát ở mọi giai đoạn, là yếu tố then chốt để tạo ra những sợi cáp đạt chuẩn. Quy trình này bao gồm các bước chính sau:

1. Kéo rút dây đồng: Dây đồng thỏi được kéo rút qua các khuôn có kích thước giảm dần để đạt được đường kính yêu cầu, sau đó được ủ mềm.
2. Bện/xoắn lõi: Các sợi đồng nhỏ được bện thành lõi dây dẫn theo cấu trúc quy định (ví dụ: bện xoắn Class 5 để tăng tính linh hoạt).
3. Cách điện lõi: Lõi dây dẫn được phủ một lớp vật liệu cách điện (PVC, XLPE) thông qua quá trình đùn ép chính xác.
4. Bện/xoắn các lõi đã cách điện: Các lõi đã cách điện được bện hoặc xoắn lại với nhau theo cấu trúc cặp đôi hoặc đa lõi, giúp giảm nhiễu xuyên âm.
5. Bọc chống nhiễu: Lớp lá nhôm hoặc lưới bện đồng được bao quanh các lõi đã bện, đảm bảo hiệu quả che chắn. Dây thoát nhiễu (nếu có) cũng được đặt trong giai đoạn này.
6. Bọc vỏ bọc ngoài: Lớp vỏ bảo vệ cuối cùng được đùn ép để hoàn thiện sợi cáp, đảm bảo độ bền cơ học và khả năng chống chịu môi trường.

Mỗi bước trong quy trình này đều phải được giám sát chặt chẽ, với các điểm kiểm tra chất lượng được thiết lập để phát hiện và khắc phục kịp thời mọi sai sót, đảm bảo sản phẩm cuối cùng đạt được chất lượng cao nhất theo tiêu chuẩn sản xuất cáp điều khiển chống nhiễu.

3. Kiểm Định Chất Lượng Cáp Điều Khiển: Đảm Bảo Hiệu Suất

Sau khi được sản xuất, cáp điều khiển chống nhiễu không thể đưa vào sử dụng ngay mà phải trải qua một quy trình kiểm định chất lượng cáp điều khiển nghiêm ngặt. Đây là bước không thể thiếu để xác minh rằng sản phẩm đáp ứng đầy đủ các yêu cầu kỹ thuật, hoạt động ổn định trong mọi điều kiện và đảm bảo an toàn tuyệt đối. Quy trình kiểm định được thực hiện theo các tiêu chuẩn quốc tế và quốc gia đã được công nhận, giúp khách hàng hoàn toàn yên tâm về chất lượng sản phẩm.

3.1. Các Tiêu Chuẩn Quốc Tế và Việt Nam Áp Dụng

Việc áp dụng các tiêu chuẩn quốc tế và quốc gia là minh chứng cho cam kết về chất lượng. Đối với cáp điều khiển chống nhiễu, các tiêu chuẩn IEC và TCVN cho cáp chống nhiễu là kim chỉ nam quan trọng:

• Tiêu chuẩn IEC (International Electrotechnical Commission): Là bộ tiêu chuẩn quốc tế được công nhận rộng rãi nhất trong lĩnh vực kỹ thuật điện, điện tử. Đối với cáp điện, các tiêu chuẩn IEC 60502-1, IEC 60332 (về khả năng chống cháy), IEC 60754 (về phát thải khí halogen) và IEC 61034 (về mật độ khói) là những tiêu chuẩn quan trọng thường được áp dụng. Đặc biệt, IEC 60502-1 quy định chi tiết về cấu tạo, vật liệu và phương pháp thử nghiệm cho cáp cách điện đùn có điện áp danh định từ 1 kV đến 30 kV, bao gồm cả cáp điều khiển.
• Tiêu chuẩn TCVN (Tiêu chuẩn Việt Nam): Là các tiêu chuẩn quốc gia được xây dựng dựa trên cơ sở các tiêu chuẩn quốc tế (chủ yếu là IEC) để phù hợp với điều kiện và quy định của Việt Nam. TCVN 5935-1 (Cáp điện có cách điện bằng chất dẻo hoặc cao su điện áp danh định đến và bao gồm 450/750 V) là một ví dụ điển hình, thường được sử dụng cho cáp điều khiển có điện áp thấp. Các tiêu chuẩn này đảm bảo rằng cáp được sản xuất và kiểm định đáp ứng yêu cầu an toàn, kỹ thuật tại Việt Nam.

Việc tuân thủ các tiêu chuẩn này không chỉ là yêu cầu bắt buộc mà còn là minh chứng cho chất lượng vượt trội của sản phẩm. Các nhà sản xuất uy tín luôn đặt ra mục tiêu không chỉ đạt mà còn vượt các tiêu chuẩn này.

3.2. Quy Trình Kiểm Tra Chất Lượng Tại Nhà Máy

Một quy trình kiểm định chất lượng cáp điều khiển tại nhà máy sản xuất thường bao gồm nhiều giai đoạn, từ kiểm tra nguyên liệu đầu vào đến thử nghiệm sản phẩm cuối cùng:

1. Kiểm tra nguyên liệu đầu vào: Tất cả các vật liệu như đồng, hạt nhựa PVC/XLPE, vật liệu che chắn đều được kiểm tra nghiêm ngặt về thành phần hóa học, đặc tính cơ lý để đảm bảo đạt chuẩn.
2. Kiểm tra trong quá trình sản xuất (In-process inspection): Các thông số như nhiệt độ đùn, tốc độ kéo, độ dày lớp cách điện và vỏ bọc, đường kính dây dẫn được liên tục giám sát bằng thiết bị chuyên dụng để đảm bảo ổn định và chính xác.
3. Kiểm tra thành phẩm (Final inspection and testing): Sau khi cáp được hoàn thiện, các mẫu ngẫu nhiên hoặc toàn bộ cuộn cáp sẽ được đưa vào các thử nghiệm chuyên sâu.

3.3. Các Thử Nghiệm Bắt Buộc Đối Với Cáp Chống Nhiễu

Để đánh giá toàn diện chất lượng của cáp điều khiển chống nhiễu, các thử nghiệm sau đây là bắt buộc theo các tiêu chuẩn kỹ thuật quốc tế:

• Thử nghiệm điện áp (Voltage Test): Cáp được thử với điện áp cao hơn điện áp danh định để kiểm tra khả năng chịu đựng điện áp của lớp cách điện mà không bị phóng điện cục bộ hoặc đánh thủng.
• Thử nghiệm điện trở cách điện (Insulation Resistance Test): Đo điện trở của lớp cách điện để đảm bảo không có dòng rò, giữ cho tín hiệu luôn ổn định và an toàn.
• Thử nghiệm độ bền cơ học (Mechanical Strength Test): Bao gồm thử nghiệm kéo đứt, uốn cong, va đập để đánh giá khả năng chịu đựng các tác động vật lý trong quá trình lắp đặt và sử dụng.
• Thử nghiệm khả năng chống nhiễu (Shielding Effectiveness Test): Đây là thử nghiệm quan trọng đối với cáp chống nhiễu, đo lường mức độ suy giảm nhiễu điện từ mà lớp che chắn mang lại. Đảm bảo tín hiệu truyền đi không bị ảnh hưởng bởi các nguồn nhiễu b&ec;n ngoài.
• Thử nghiệm cháy (Fire Performance Test): Đối với cáp có yêu cầu chống cháy, các thử nghiệm như IEC 60332 (không lan truyền ngọn lửa), IEC 60754 (không phát sinh khí độc halogen), và IEC 61034 (phát sinh ít khói) là bắt buộc, đặc biệt quan trọng đối với những hệ thống áp dụng tiêu chuẩn quốc tế cho cáp điều khiển chống cháy trong công trình.
• Thử nghiệm lão hóa (Aging Test): Cáp được đặt trong môi trường nhiệt độ cao trong một thời gian nhất định để mô phỏng sự lão hóa tự nhiên, sau đó các đặc tính cơ điện được kiểm tra lại để đánh giá tuổi thọ dự kiến.
• Kiểm tra kích thước và màu sắc: Đảm bảo cáp có đường kính, độ dày lớp cách điện, vỏ bọc đúng quy định và màu sắc các lõi theo tiêu chuẩn nhận diện.

Mỗi thử nghiệm đều có mục đích riêng biệt, đóng góp vào việc đánh giá cáp điều khiển đạt chuẩn, đảm bảo rằng sản phẩm không chỉ hoạt động tốt khi mới mà còn duy trì hiệu suất bền vững theo thời gian.

4. Tầm Quan Trọng Của Chứng Nhận Chất Lượng và Lựa Chọn Cáp Đạt Chuẩn

Trong một thị trường đa dạng với vô vàn nhà cung cấp, việc có được chứng nhận chất lượng cáp chống nhiễu từ các tổ chức uy tín là yếu tố then chốt để khách hàng tin tưởng. Những chứng nhận này không chỉ là một tờ giấy mà là sự đảm bảo rằng sản phẩm đã trải qua các quy trình sản xuất và kiểm định nghiêm ngặt, tuân thủ các tiêu chuẩn quốc tế và quốc gia. Lựa chọn cáp có chứng nhận chất lượng mang lại nhiều lợi ích vượt trội.

Thứ nhất, nó đảm bảo an toàn. Cáp không đạt chuẩn có thể tiềm ẩn nguy cơ chập cháy, rò rỉ điện, gây nguy hiểm cho người và tài sản. Cáp được kiểm định chặt chẽ sẽ giảm thiểu tối đa các rủi ro này. Thứ hai, cáp đạt chuẩn đảm bảo hiệu suất truyền tín hiệu. Trong các hệ thống điều khiển, việc truyền tải tín hiệu chính xác, không bị nhiễu là cực kỳ quan trọng để hệ thống hoạt động ổn định và hiệu quả. Cáp chất lượng kém sẽ dễ bị nhiễu, gây ra lỗi và làm gián đoạn hoạt động.

Thứ ba, đầu tư vào cáp đạt chuẩn là đầu tư vào độ bền và tuổi thọ của hệ thống. Cáp chất lượng cao có khả năng chống chịu tốt hơn với các yếu tố môi trường như nhiệt độ, độ ẩm, hóa chất, mài mòn, giúp kéo dài vòng đời của hệ thống và giảm chi phí bảo trì, sửa chữa trong dài hạn. Cuối cùng, việc tuân thủ các tiêu chuẩn quốc tế và TCVN giúp bạn tuân thủ các quy định pháp luật và các yêu cầu kỹ thuật của dự án, tránh được các vấn đề về pháp lý và đảm bảo chất lượng công trình.

Để nhận biết cáp điều khiển chống nhiễu đạt chuẩn chất lượng quốc tế, bạn cần chú ý đến một số yếu tố. Đầu tiên, hãy kiểm tra các nhãn mác trên vỏ cáp, chúng phải ghi rõ tên nhà sản xuất, loại cáp, tiết diện, điện áp danh định và các tiêu chuẩn áp dụng (ví dụ: IEC 60502-1, TCVN 5935-1). Thứ hai, yêu cầu cung cấp các chứng chỉ chất lượng (CQ), chứng nhận xuất xứ (CO) và các báo cáo thử nghiệm từ nhà sản xuất hoặc bên thứ ba độc lập. Thứ ba, chọn mua sản phẩm từ các nhà cung cấp uy tín, có lịch sử rõ ràng và được đánh giá cao trên thị trường. Tránh mua cáp không rõ nguồn gốc, không có thông tin rõ ràng, vì chúng tiềm ẩn rất nhiều rủi ro. Trong quá trình này, việc chủ động tìm hiểu thêm tài liệu hướng dẫn về lựa chọn cáp điều khiển chống nhiễu đạt chuẩn sẽ giúp bạn ra quyết định chính xác và hiệu quả hơn.

Kết Luận

Trong thế giới công nghiệp ngày càng phức tạp, nơi mà sự chính xác và tin cậy của dữ liệu là yếu tố sống còn, cáp điều khiển chống nhiễu đóng một vai trò không thể thay thế. Việc tuân thủ các tiêu chuẩn quốc tế IEC và TCVN áp dụng cho cáp điều khiển chống nhiễu không chỉ là yêu cầu kỹ thuật mà còn là lời cam kết về an toàn và hiệu suất. Từ giai đoạn lựa chọn vật liệu, quy trình sản xuất đến các bước kiểm định chất lượng cáp điều khiển tại nhà máy sản xuất với các thử nghiệm điện áp, độ cách điện và độ bền cơ học của cáp điều khiển, mỗi chi tiết đều phải được thực hiện một cách tỉ mỉ và chuyên nghiệp.

Tầm quan trọng của việc tuân thủ tiêu chuẩn trong sản xuất cáp điều khiển công nghiệp là không thể phủ nhận. Nó không chỉ bảo vệ các thiết bị điện tử nhạy cảm khỏi nhiễu loạn mà còn đảm bảo hoạt động liên tục, hiệu quả của toàn bộ hệ thống, từ đó giảm thiểu rủi ro và tối ưu hóa chi phí vận hành. Bằng cách hiểu rõ và lựa chọn những sản phẩm cáp điều khiển chống nhiễu đạt chuẩn, kết hợp tham khảo thêm về các loại cáp như cáp điều khiển chống nhiễu có lưới hay các tiêu chuẩn liên quan, các doanh nghiệp có thể xây dựng một hạ tầng truyền thông vững chắc, đáng tin cậy, góp phần vào sự thành công và phát triển bền vững của mình.
