Trong thế giới điện năng rộng lớn, việc lựa chọn loại cáp điện phù hợp là một trong những quyết định quan trọng nhất, ảnh hưởng trực tiếp đến hiệu suất, độ an toàn và chi phí của cả hệ thống. Hai loại cáp lõi đồng phổ biến nhất hiện nay là cáp lõi đồng cứng và lõi đồng mềm. Dù cùng có chất liệu dẫn điện là đồng, nhưng cấu tạo và đặc tính của chúng lại hoàn toàn khác biệt, phục vụ cho những mục đích sử dụng riêng. Bài viết này sẽ đi sâu phân tích, giúp bạn phân biệt rõ ràng cáp lõi đồng cứng và lõi đồng mềm, đồng thời đưa ra những lời khuyên hữu ích để bạn có thể chọn được loại cáp tối ưu nhất cho công trình điện của mình.

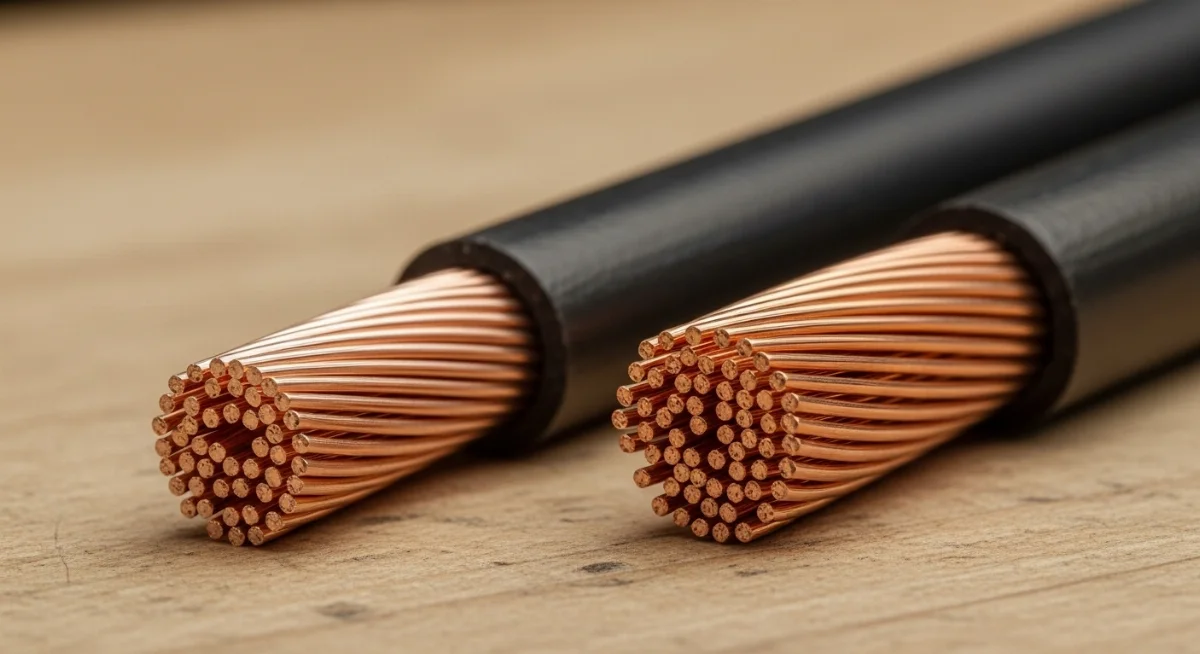

1. Cáp lõi đồng cứng là gì?

Cáp lõi đồng cứng là gì? Đây là loại cáp có lõi dẫn điện được làm từ một hoặc nhiều sợi đồng đặc, bện chặt lại với nhau hoặc là một sợi đồng nguyên khối. Đặc trưng nổi bật của chúng là độ cứng cáp, ít bị biến dạng khi chịu lực kéo hoặc uốn cong. Cấu tạo này mang lại sự ổn định và bền vững cho hệ thống điện.

Cấu tạo cáp lõi đồng cứng

• **Lõi dẫn điện:** Thường là một sợi đồng đặc hoặc nhiều sợi đồng đặc bện xoắn đồng tâm. Các sợi đồng này có đường kính lớn hơn so với sợi đồng trong cáp mềm.
• **Lớp cách điện:** Bao bọc lõi đồng, thường làm từ PVC, XLPE hoặc các vật liệu cách điện khác, đảm bảo an toàn điện.
• **Lớp vỏ bảo vệ (nếu có):** Tùy thuộc vào ứng dụng, cáp có thể có thêm lớp vỏ bảo vệ bên ngoài để tăng cường khả năng chống chịu va đập, ẩm ướt hoặc hóa chất. Với các dòng cáp điều khiển, bạn có thể tham khảo thêm tiêu chuẩn chất lượng cáp điều khiển lõi đồng để đánh giá độ an toàn tổng thể.

Ưu điểm của cáp lõi đồng cứng

• **Độ bền cơ học cao:** Chịu được lực kéo căng, va đập tốt, ít bị hư hại trong quá trình lắp đặt và sử dụng cố định.
• **Độ ổn định cao:** Phù hợp cho các hệ thống cần sự chắc chắn, ít di chuyển.
• **Giá thành thường thấp hơn:** So với cáp mềm cùng tiết diện, cáp cứng thường có chi phí sản xuất thấp hơn.
• **Khả năng dẫn điện ổn định:** Vì các sợi đồng được bện chặt, tiếp xúc tốt, giảm thiểu điện trở tiếp xúc, giúp hệ thống cáp lõi đồng truyền tín hiệu ổn định trong các ứng dụng điều khiển và đo lường.

Nhược điểm của cáp lõi đồng cứng

• **Kém linh hoạt:** Khó uốn cong, khó đi dây ở những vị trí phức tạp, góc cạnh.
• **Khó thi công:** Đòi hỏi kỹ thuật và công cụ chuyên dụng hơn khi lắp đặt trong không gian hẹp.
• **Dễ gãy nếu uốn cong nhiều lần:** Mặc dù cứng cáp, nhưng việc uốn cong lặp đi lặp lại ở một điểm có thể làm đứt gãy lõi đồng.

Ứng dụng phổ biến của cáp lõi đồng cứng

Cáp lõi đồng cứng dùng cho công trình dân dụng hay công nghiệp đều rất phù hợp với các hệ thống dây điện cố định trong tường, dưới đất hoặc trên trần nhà. Chúng thường được sử dụng trong:

• Hệ thống điện nhà ở, văn phòng: Dây dẫn chính, dây nhánh đi trong ống luồn hoặc âm tường.
• Đường dây truyền tải điện cố định: Từ cột điện vào nhà, các tuyến cáp ngầm.
• Hệ thống phân phối điện trong các nhà máy, xí nghiệp lớn nơi yêu cầu đường dây cố định.
• Tủ điện phân phối, bảng điện chính nơi các kết nối không yêu cầu di chuyển.

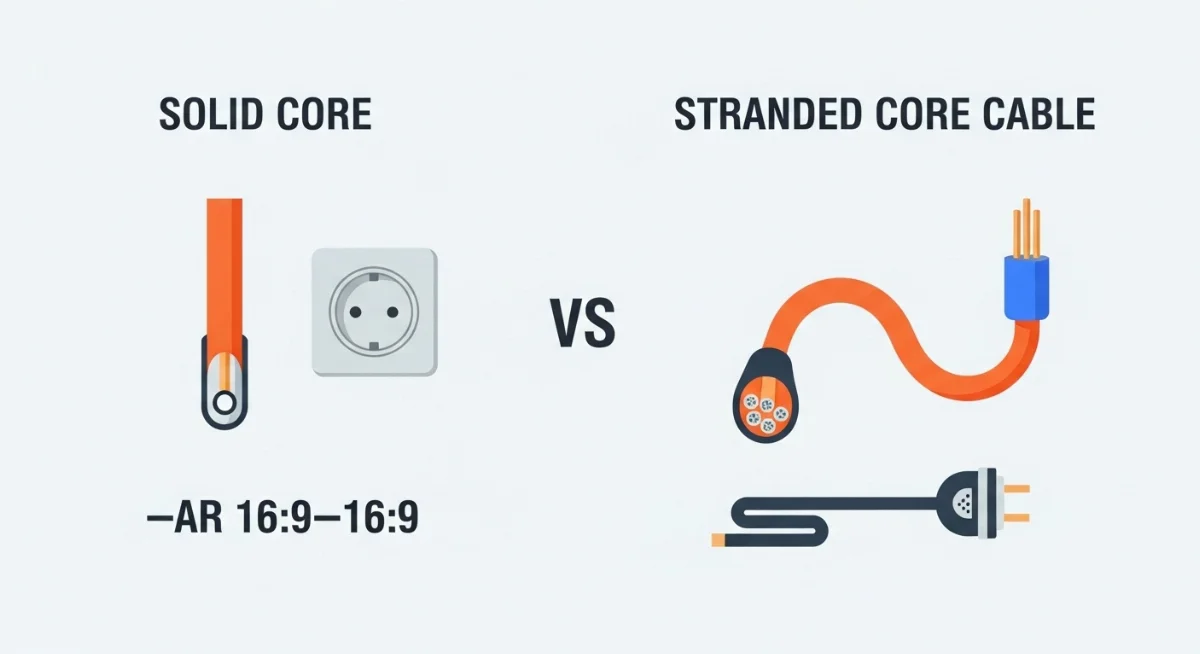

2. Cáp lõi đồng mềm là gì?

Ngược lại với cáp cứng, cáp lõi đồng mềm là gì? Đây là loại cáp có lõi dẫn điện được cấu tạo từ nhiều sợi đồng mảnh (sợi tơ đồng) bện xoắn lại với nhau. Sự kết hợp của hàng trăm, thậm chí hàng nghìn sợi đồng nhỏ này tạo nên một lõi dẫn có độ dẻo dai và linh hoạt vượt trội. Trong lĩnh vực tự động hóa, các dòng cáp điều khiển lõi đồng lõi mềm cũng được thiết kế dựa trên nguyên lý này để tối ưu khả năng uốn lượn.

Cấu tạo cáp lõi đồng mềm

• **Lõi dẫn điện:** Gồm rất nhiều sợi đồng nhỏ li ti, đường kính rất mảnh, được bện chặt lại thành từng bó hoặc bện xoắn đồng tâm.
• **Lớp cách điện:** Tương tự cáp cứng, cũng được làm từ PVC, XLPE hoặc các vật liệu cách điện chuyên dụng.
• **Lớp vỏ bảo vệ:** Thường dày dặn và có khả năng chống mài mòn, chống dầu, chống hóa chất tốt hơn, đặc biệt đối với các loại cáp điều khiển hoặc cáp dùng trong môi trường khắc nghiệt.

Ưu điểm của cáp lõi đồng mềm

• **Độ linh hoạt cao:** Dễ dàng uốn cong, luồn lách qua các góc hẹp, phù hợp với các ứng dụng đòi hỏi sự di chuyển liên tục hoặc lắp đặt trong không gian phức tạp.
• **Dễ thi công:** Việc kết nối, đấu nối vào các thiết bị, ổ cắm, công tắc trở nên đơn giản và nhanh chóng hơn.
• **Chống rung lắc tốt:** Cấu trúc nhiều sợi giúp cáp chịu được rung động và uốn cong nhiều lần mà không bị gãy lõi.
• **Phù hợp với hệ thống di động:** Tuyệt vời cho các thiết bị cầm tay, máy móc di động, hoặc các hệ thống cần thay đổi vị trí thường xuyên, đặc biệt là các ứng dụng sử dụng cáp lõi mềm trong robot công nghiệp.

Nhược điểm của cáp lõi đồng mềm

• **Độ bền cơ học kém hơn:** Dễ bị đứt, hư hại nếu chịu lực kéo căng quá lớn hoặc bị nghiến bởi vật sắc nhọn.
• **Giá thành thường cao hơn:** Do quá trình sản xuất phức tạp hơn và cần nhiều sợi đồng mảnh. Bạn có thể tìm hiểu thêm về quy trình sản xuất cáp điều khiển lõi đồng để hiểu rõ hơn vì sao giá thành cao.
• **Dễ bị oxy hóa đầu nối:** Nếu không được xử lý cẩn thận, các sợi đồng nhỏ ở đầu cáp dễ bị oxy hóa khi tiếp xúc với không khí.

Ứng dụng phổ biến của cáp lõi đồng mềm

Ứng dụng cáp lõi đồng mềm rất đa dạng, đặc biệt là trong các hệ thống đòi hỏi sự linh hoạt. Chúng thường thấy trong:

• Thiết bị điện gia dụng: Dây nguồn cho tủ lạnh, máy giặt, tivi, quạt...
• Máy móc công nghiệp di động: Cáp điều khiển cho robot, băng chuyền, máy công cụ có chuyển động.
• Hệ thống điện ô tô, xe máy: Dây dẫn trong các phương tiện giao thông.
• Cáp điều khiển lõi đồng trong hệ thống điện tự động hóa: Dùng để truyền tín hiệu điều khiển giữa các cảm biến, bộ điều khiển và thiết bị chấp hành, nơi cáp lõi đồng mềm có phù hợp với hệ thống tự động hóa không là câu hỏi được đặt ra nhiều nhất, và câu trả lời là CÓ.
• Hệ thống âm thanh, ánh sáng di động: Dây loa, dây micro, dây đèn sân khấu.

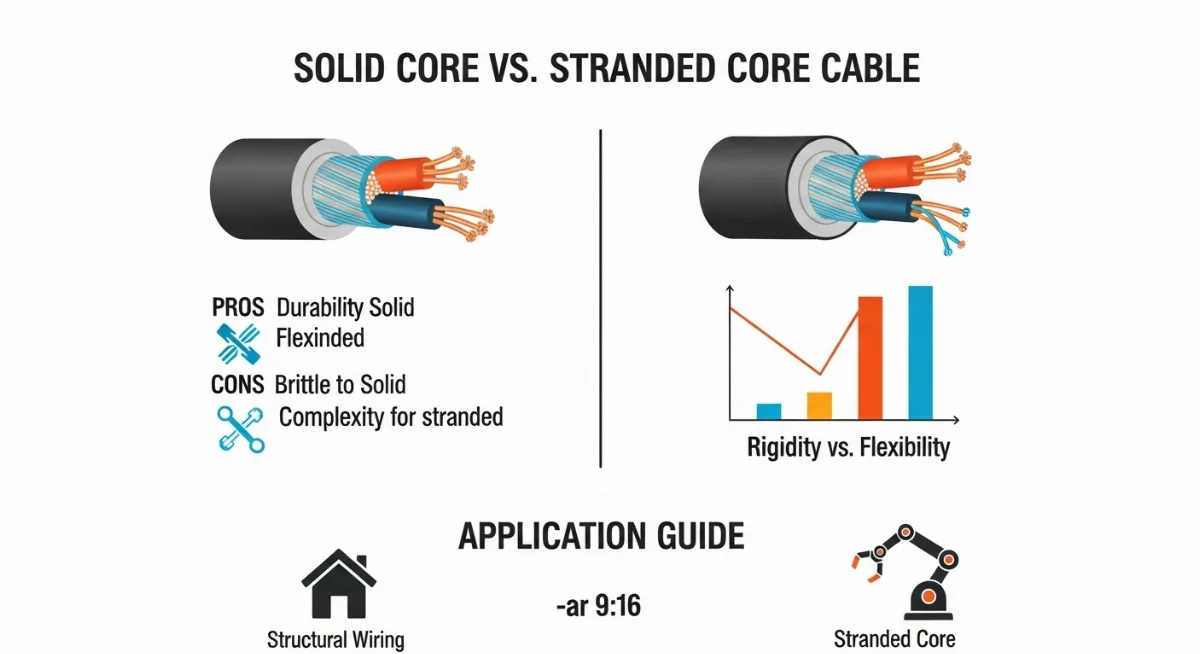

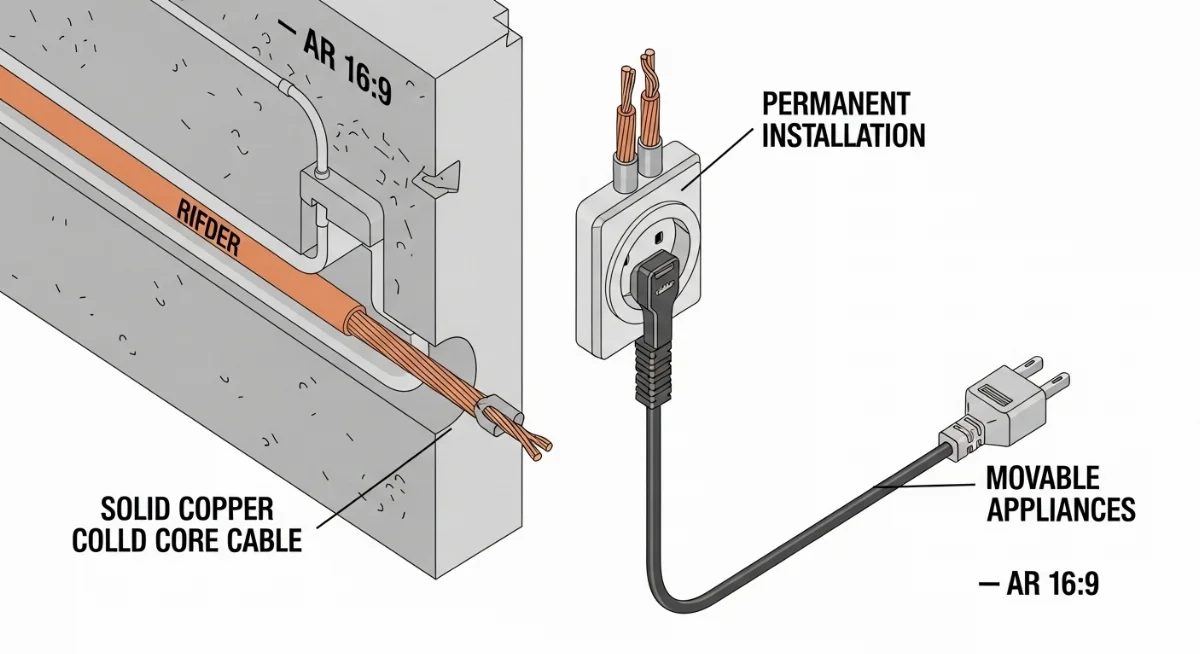

3. So sánh chi tiết cáp lõi đồng cứng và lõi đồng mềm

Để giúp bạn có cái nhìn toàn diện hơn, chúng ta hãy cùng so sánh cáp lõi đồng cứng và mềm qua các tiêu chí quan trọng dưới đây:

3.1. Cấu tạo vật lý

• **Cáp lõi đồng cứng:** Thường có một sợi hoặc vài sợi đồng đặc, đường kính lớn. Vỏ bọc thường cứng cáp hơn để bảo vệ lõi.
• **Cáp lõi đồng mềm:** Gồm nhiều sợi đồng nhỏ li ti bện xoắn lại. Vỏ bọc thường mềm dẻo hơn để dễ uốn cong.

3.2. Độ linh hoạt và khả năng uốn cong

Đây là điểm khác biệt rõ ràng nhất giữa cáp lõi đồng cứng khác gì cáp lõi đồng mềm. Cáp cứng rất khó uốn cong, chỉ phù hợp cho lắp đặt cố định và thẳng. Trong khi đó, cáp mềm cực kỳ dẻo dai, dễ dàng uốn lượn theo mọi hình dạng, phù hợp cho các vị trí gấp khúc hoặc cần di chuyển.

3.3. Khả năng chịu kéo và độ bền cơ học

• **Cáp lõi đồng cứng:** Chịu lực kéo và va đập tốt hơn, ít bị biến dạng. Thích hợp cho việc chôn ngầm hoặc đi trong ống bảo vệ chịu lực.
• **Cáp lõi đồng mềm:** Kém bền hơn khi chịu lực kéo lớn hoặc va đập mạnh. Tuy nhiên, khả năng chịu uốn cong và rung lắc lặp lại nhiều lần lại vượt trội. Đây là một trong những ưu nhược điểm của cáp lõi đồng mềm so với cáp lõi đồng cứng cần được xem xét kỹ.

3.4. Khả năng dẫn điện và tổn hao

Về cơ bản, so sánh khả năng dẫn điện của cáp lõi đồng cứng và lõi mềm, cả hai loại đều có khả năng dẫn điện tốt vì cùng là vật liệu đồng. Tuy nhiên, cáp cứng thường có điện trở tiếp xúc ở các điểm nối thấp hơn do bề mặt tiếp xúc lớn và chắc chắn hơn. Cáp mềm, với nhiều sợi nhỏ, có thể có điện trở tiếp xúc cao hơn nếu việc đấu nối không được thực hiện cẩn thận, dẫn đến nhiệt độ cao hơn và tổn hao năng lượng nhỏ. Nhưng với cùng tiết diện danh định, khả năng tải dòng của chúng là tương đương.

3.5. Chi phí và hiệu quả kinh tế

• **Cáp lõi đồng cứng:** Thường có giá thành thấp hơn do quy trình sản xuất đơn giản.
• **Cáp lõi đồng mềm:** Giá thành thường cao hơn do yêu cầu kỹ thuật sản xuất phức tạp hơn để tạo ra nhiều sợi đồng mảnh. Tuy nhiên, hiệu quả kinh tế có thể được bù đắp bằng sự linh hoạt, dễ lắp đặt và độ bền trong các ứng dụng di động, giảm thiểu chi phí bảo trì.

4. Khi nào nên chọn cáp lõi đồng cứng?

Bạn nên chọn cáp lõi đồng cứng khi ứng dụng của bạn yêu cầu sự ổn định, độ bền cao và không cần di chuyển hay uốn cong nhiều. Đây là lựa chọn lý tưởng cho:

• **Hệ thống điện cố định:** Dây điện âm tường, âm sàn, đi trong ống luồn cố định trong các tòa nhà, nhà xưởng.
• **Đường dây truyền tải chính:** Các tuyến cáp trục từ trạm biến áp đến tủ phân phối hoặc từ tủ phân phối đến các nhánh cố định.
• **Môi trường yêu cầu độ bền cơ học cao:** Nơi cáp có thể chịu lực ép, kéo căng nhẹ hoặc cần được cố định chắc chắn.
• **Công trình dân dụng và công nghiệp quy mô lớn:** Cáp lõi đồng cứng dùng cho công trình dân dụng hay công nghiệp đều được. Trong công nghiệp, chúng được sử dụng rộng rãi cho hệ thống điện chiếu sáng, ổ cắm cố định, hoặc các đường dây cấp nguồn cho máy móc đặt cố định.

Nói tóm lại, khi bạn muốn một giải pháp "đặt rồi quên" với độ tin cậy và an toàn cao cho các kết nối không thay đổi, cáp lõi đồng cứng là sự lựa chọn tối ưu.

5. Khi nào nên chọn cáp lõi đồng mềm?

Cáp lõi đồng mềm là sự lựa chọn hoàn hảo cho các ứng dụng đòi hỏi sự linh hoạt, dễ dàng di chuyển và khả năng chống rung lắc tốt. Bạn nên ưu tiên cáp mềm khi:

• **Thiết bị điện di động:** Dây nguồn cho máy khoan, máy cắt, máy hàn, quạt, máy tính, hoặc bất kỳ thiết bị nào cần di chuyển thường xuyên.
• **Hệ thống điều khiển và tự động hóa:** Cáp điều khiển lõi đồng trong hệ thống điện tự động hóa, robot, băng tải, cần truyền tín hiệu điều khiển và nguồn điện cho các bộ phận chuyển động. Đây là nơi cáp lõi đồng mềm có phù hợp với hệ thống tự động hóa không đã được chứng minh là rất phù hợp, đặc biệt khi kết hợp các loại cáp điều khiển không chống nhiễu là gì hay cáp điều khiển chống nhiễu có lưới tùy yêu cầu.
• **Kết nối trong tủ điện và máy móc:** Khi cần đi dây trong không gian chật hẹp, nhiều góc cua, hoặc cần đấu nối vào các terminal, contactor mà không gây căng thẳng lên dây dẫn.
• **Ứng dụng tạm thời hoặc lắp đặt thường xuyên:** Các sự kiện, công trình tạm thời, hoặc những nơi cần tháo lắp, di chuyển cáp thường xuyên.
• **Đảm bảo độ linh hoạt trong lắp đặt điện:** Chọn cáp lõi đồng mềm để đảm bảo độ linh hoạt trong lắp đặt điện là quyết định thông minh khi bạn dự kiến sẽ cần thay đổi hoặc điều chỉnh bố trí dây dẫn trong tương lai.

Ứng dụng thực tế của cáp lõi đồng cứng và mềm trong nhà máy tự động cho thấy rõ sự phân biệt: cáp cứng cho hệ thống cấp nguồn cố định, cáp mềm cho hệ thống điều khiển và các thiết bị di động như tay máy robot, cảm biến.

6. Các yếu tố cần cân nhắc khi lựa chọn cáp lõi đồng

Việc lựa chọn cáp lõi đồng phù hợp công trình không chỉ dựa vào việc phân biệt cáp lõi đồng cứng và lõi đồng mềm trong hệ thống điện công nghiệp hay dân dụng mà còn phải cân nhắc nhiều yếu tố khác. Để đảm bảo lựa chọn tối ưu, hãy xem xét các điểm sau:

• **Môi trường lắp đặt:**
  • Nơi cố định, ít di chuyển, chịu lực tốt: Cáp cứng.
  • Nơi cần uốn lượn, di chuyển liên tục, rung lắc: Cáp mềm.
  • Môi trường khắc nghiệt (nhiệt độ cao, hóa chất, dầu): Cần loại cáp có vỏ bọc chịu nhiệt, chống hóa chất phù hợp, không chỉ dựa vào lõi. Với các hệ thống điều khiển điện áp thấp, việc tuân thủ tiêu chuẩn kỹ thuật cáp điều khiển 0.6/1kV cũng rất quan trọng.
• **Yêu cầu về kỹ thuật và lắp đặt:**
  • Dễ dàng luồn kéo, đấu nối: Cáp mềm sẽ tiết kiệm thời gian và công sức hơn.
  • Cần sự chắc chắn, bền vững, ít bảo trì: Cáp cứng là lựa chọn tốt.
  • Hệ thống có rung động cao: Cáp mềm sẽ hạn chế rủi ro đứt lõi hơn cáp cứng.
• **Khả năng chịu tải và tiết diện cáp:** Luôn phải tính toán lựa chọn tiết diện cáp lõi đồng phù hợp với dòng điện tải để tránh quá tải, gây nóng cáp và nguy cơ cháy nổ, bất kể là cáp cứng hay mềm.
• **Chi phí đầu tư và chi phí bảo trì:** Cáp cứng có thể rẻ hơn ban đầu nhưng có thể phát sinh chi phí nếu cần thay đổi bố trí. Cáp mềm đắt hơn nhưng bù lại bằng sự linh hoạt và dễ thay thế.
• **Tiêu chuẩn và quy định an toàn:** Luôn tuân thủ các tiêu chuẩn an toàn điện quốc gia và quốc tế khi lựa chọn và lắp đặt cáp.

Lời khuyên: Đừng chỉ nhìn vào giá thành. Hãy xem xét tổng thể tuổi thọ, hiệu suất, an toàn và chi phí lắp đặt, bảo trì để đưa ra quyết định thông minh nhất. Câu hỏi cáp lõi đồng cứng khác gì cáp lõi đồng mềm và nên dùng khi nào cần được trả lời dựa trên bối cảnh cụ thể của từng dự án.

7. Hướng dẫn nhận biết cáp lõi đồng cứng và lõi mềm qua cấu tạo vật lý

Để cách nhận biết cáp lõi đồng cứng và lõi mềm qua cấu tạo vật lý một cách dễ dàng, bạn có thể thực hiện các bước sau:

• **Quan sát đầu cáp:** Nếu cáp có một hoặc vài sợi đồng đặc, lớn và khó tách rời, đó là cáp lõi cứng. Ngược lại, nếu bạn thấy nhiều sợi đồng nhỏ li ti, mềm mại và dễ dàng tách ra, đó là cáp lõi mềm.
• **Thử uốn cong:** Cố gắng uốn cong một đoạn cáp nhỏ. Cáp cứng sẽ khó uốn, giữ nguyên hình dạng và có thể bị gãy nếu bạn cố sức uốn quá gấp. Cáp mềm sẽ uốn cong dễ dàng, mượt mà và trở lại trạng thái ban đầu mà không bị biến dạng.
• **Cảm nhận bằng tay:** Cáp cứng khi cầm sẽ có cảm giác chắc chắn, ít co giãn. Cáp mềm sẽ dẻo, đàn hồi và dễ dàng cầm nắm, cuộn lại.
• **Đọc thông số trên vỏ cáp:** Nhà sản xuất thường ghi rõ loại lõi (solid, stranded) hoặc số sợi đồng cùng tiết diện (ví dụ: 1x4mm² cho cáp cứng, hoặc 19x0.45mm cho cáp mềm với 19 sợi đồng đường kính 0.45mm). Một số dòng cáp điều khiển còn ghi rõ việc có hay không có chống nhiễu, giúp bạn lựa chọn đúng loại cáp điều khiển chống nhiễu có lưới hoặc không chống nhiễu cho hệ thống.

8. Lời khuyên từ chuyên gia

Là những người có kinh nghiệm trong ngành điện, chúng tôi luôn khuyên bạn:

• **Luôn ưu tiên an toàn:** Dù chọn loại cáp nào, hãy đảm bảo rằng nó đáp ứng các tiêu chuẩn an toàn hiện hành và có khả năng chịu tải phù hợp với dòng điện thực tế.
• **Tham khảo ý kiến chuyên gia:** Nếu không chắc chắn, đừng ngần ngại hỏi các kỹ sư điện hoặc nhà cung cấp cáp uy tín. Họ có thể đưa ra hướng dẫn chọn cáp lõi đồng cứng hay lõi mềm cho tủ điện và máy móc cụ thể nhất dựa trên yêu cầu dự án của bạn.
• **Sử dụng đúng loại cáp cho đúng mục đích:** Việc lạm dụng cáp cứng cho những nơi cần cáp mềm hoặc ngược lại có thể dẫn đến hư hỏng, chập cháy hoặc giảm tuổi thọ hệ thống. Trong các hệ thống điều khiển hiện đại, việc chọn đúng loại cáp còn gắn liền với cáp lõi đồng truyền tín hiệu ổn định để đảm bảo độ chính xác cao.
• **Kiểm tra chất lượng cáp:** Luôn chọn cáp từ các thương hiệu uy tín để đảm bảo chất lượng đồng, lớp cách điện và vỏ bọc đạt tiêu chuẩn, tránh mua phải hàng giả, hàng kém chất lượng.

9. Kết luận

Việc phân biệt cáp lõi đồng cứng và lõi đồng mềm là kiến thức cơ bản nhưng vô cùng quan trọng đối với bất kỳ ai làm việc trong lĩnh vực điện. Cả hai loại cáp này đều có vai trò riêng và là những thành phần không thể thiếu trong các hệ thống điện hiện đại. Nắm vững ưu nhược điểm, cấu tạo và ứng dụng của từng loại sẽ giúp bạn đưa ra quyết định chính xác, đảm bảo hiệu quả vận hành, an toàn tối đa và tối ưu hóa chi phí cho mọi dự án điện.

Bên cạnh đó, với các hệ thống điều khiển và tự động hóa, đừng quên tham khảo thêm các tiêu chuẩn liên quan đến cáp điều khiển, từ cấu tạo, cấp điện áp đến khả năng chống nhiễu, để lựa chọn được giải pháp đồng bộ và an toàn nhất cho toàn hệ thống.

Hy vọng qua bài viết này, bạn đã có cái nhìn rõ ràng hơn về cáp lõi đồng cứng và lõi đồng mềm, từ đó tự tin lựa chọn loại cáp phù hợp nhất với nhu cầu của mình. Hãy luôn nhớ rằng, một lựa chọn đúng đắn ngay từ đầu sẽ mang lại sự an tâm và bền vững cho cả hệ thống điện của bạn.
