Trong bối cảnh công nghiệp 4.0 đang phát triển mạnh mẽ, các hệ thống tự động hóa và nhà máy công nghiệp ngày càng trở nên phức tạp, với hàng loạt thiết bị điện tử, cảm biến và bộ điều khiển hoạt động cùng lúc. Sự ổn định và độ chính xác của tín hiệu truyền dẫn là yếu tố then chốt quyết định hiệu suất và độ tin cậy của toàn bộ hệ thống. Đây chính là lúc ứng dụng cáp điều khiển chống nhiễu thể hiện vai trò không thể thay thế của mình.

Bạn có bao giờ tự hỏi làm thế nào các tín hiệu điều khiển lại có thể truyền đi một cách chính xác trong môi trường đầy nhiễu điện từ tại các nhà máy không? Bí mật nằm ở việc sử dụng cáp điều khiển chống nhiễu. Loại cáp chuyên dụng này được thiết kế đặc biệt để bảo vệ tín hiệu khỏi các nguồn nhiễu b&ec;n ngoài, đảm bảo luồng thông tin liên tục và chính xác, từ đó duy trì hoạt động trơn tru của dây chuyền sản xuất và các hệ thống PLC. Đặc biệt, với những dây chuyền có sử dụng cáp có lưới bện, các ứng dụng cáp điều khiển chống nhiễu có lưới giúp tăng cường khả năng chống nhiễu và độ bền các tuyến tín hiệu quan trọng.

1. Giới thiệu về Cáp Điều Khiển Chống Nhiễu

1.1. Cáp điều khiển chống nhiễu là gì?

Cáp điều khiển chống nhiễu (Shielded Control Cable) là loại cáp được thiết kế với một hoặc nhiều lớp che chắn (lớp bện kim loại, lá nhôm, hoặc kết hợp cả hai) bao bọc quanh các lõi dẫn tín hiệu. Mục đích chính của lớp che chắn này là tạo ra một hàng rào vật lý, ngăn chặn sự xâm nhập của các nhiễu điện từ (EMI) và nhiễu tần số vô tuyến (RFI) từ môi trường bên ngoài, đồng thời giảm thiểu bức xạ nhiễu từ chính cáp ra môi trường. Trong đó, lớp lưới chống nhiễu trong cáp điều khiển giữ vai trò then chốt trong việc tạo nên màn chắn điện từ liên tục và ổn định.

1.2. Cấu tạo đặc trưng

Thông thường, cáp điều khiển chống nhiễu có cấu tạo bao gồm:

• Lõi dẫn: Thường làm bằng đồng nguyên chất, nhiều sợi nhỏ bện lại để tăng tính mềm dẻo và khả năng chịu uốn. Với những hệ thống robot và chuyển động linh hoạt, ứng dụng cáp lõi mềm trong tự động hóa và robot giúp giảm gãy gập, tăng tuổi thọ dây.
• Lớp cách điện: Cách ly các lõi dẫn và bảo vệ chúng khỏi tác động môi trường.
• Lớp che chắn (Shield): Đây là thành phần quan trọng nhất, có thể là:
  • Lá nhôm (Aluminium foil): Che chắn hiệu quả ở tần số cao.
  • Lớp bện đồng (Braided shield): Che chắn tốt ở tần số thấp và cung cấp độ bền cơ học cao.
  • Kết hợp lá nhôm và bện đồng: Cung cấp khả năng chống nhiễu toàn diện trên dải tần rộng.
• Dây thoát nhiễu (Drain wire): Thường được đi kèm với lớp lá nhôm để dễ dàng kết nối đất, dẫn nhiễu xuống đất.
• Vỏ ngoài: Bảo vệ cáp khỏi các yếu tố vật lý, hóa học trong môi trường công nghiệp khắc nghiệt; với các công trình ngồi trời, doanh nghiệp có thể xem thêm ứng dụng cáp điều khiển chống cháy và chống tia UV để tăng độ bền và an toàn.

2. Tại Sao Cần Sử Dụng Cáp Điều Khiển Chống Nhiễu trong Công Nghiệp?

Môi trường nhà máy công nghiệp là nơi tồn tại rất nhiều nguồn gây nhiễu điện từ. Từ động cơ điện công suất lớn, biến tần, máy hàn, đến các thiết bị đóng cắt điện, tất cả đều có thể tạo ra nhiễu, ảnh hưởng nghiêm trọng đến các tín hiệu điều khiển yếu ớt. Đây là lý do nên sử dụng cáp điều khiển chống nhiễu trong nhà máy có nhiều thiết bị điện.

2.1. Đảm bảo tính toàn vẹn tín hiệu

Các hệ thống tự động hóa dựa vào việc truyền tải tín hiệu chính xác và liên tục. Nhiễu điện từ có thể làm sai lệch dữ liệu, gây ra các lệnh điều khiển không chính xác, dẫn đến hoạt động sai của máy móc, giảm chất lượng sản phẩm, hoặc thậm chí gây hỏng hóc thiết bị. Cáp điều khiển chống nhiễu đóng vai trò như một "lá chắn" vững chắc, bảo vệ tín hiệu khỏi các yếu tố gây nhiễu, đảm bảo tín hiệu đến đích một cách nguyên vẹn.

2.2. Nâng cao hiệu suất và độ tin cậy

Khi tín hiệu được truyền tải ổn định, các thiết bị trong hệ thống PLC, cảm biến và tủ điều khiển có thể hoạt động ở hiệu suất tối ưu. Giảm thiểu lỗi do nhiễu không chỉ tăng cường độ tin cậy của hệ thống mà còn giúp tiết kiệm thời gian, chi phí bảo trì và sửa chữa. Đây là một giải pháp chống nhiễu tín hiệu trong hệ thống điều khiển tự động cực kỳ hiệu quả.

2.3. Tăng cường an toàn vận hành

Trong một số trường hợp, nhiễu tín hiệu có thể gây ra các tình huống nguy hiểm, đặc biệt là trong các hệ thống an toàn hoặc kiểm soát quy trình nhạy cảm. Việc sử dụng cáp điều khiển chống nhiễu giúp giảm thiểu rủi ro này, đảm bảo an toàn cho nhân viên và tài sản.

2.4. Tuân thủ tiêu chuẩn công nghiệp

Nhiều ngành công nghiệp có các tiêu chuẩn nghiêm ngặt về tương thích điện từ (EMC) và chất lượng tín hiệu. Việc sử dụng cáp điều khiển công nghiệp có khả năng chống nhiễu là điều kiện tiên quyết để đáp ứng các tiêu chuẩn này, đặc biệt là trong các nhà máy sản xuất, dầu khí, hóa chất, nơi yêu cầu độ chính xác cao và an toàn tuyệt đối. Bên cạnh đó, việc kiểm định chất lượng cáp chống nhiễu theo các tiêu chuẩn quốc tế là bước quan trọng để đảm bảo an toàn và hiệu suất truyền tín hiệu lâu dài.

3. Ứng Dụng Cáp Điều Khiển Chống Nhiễu trong Hệ Thống Tự Động Hóa

Trong lĩnh vực tự động hóa, nơi mọi quyết định được đưa ra dựa trên dữ liệu, vai trò cáp chống nhiễu trong tự động hóa là không thể phủ nhận. Dưới đây là một số ứng dụng của cáp điều khiển chống nhiễu trong dây chuyền sản xuất công nghiệp điển hình:

3.1. Kết nối PLC và DCS

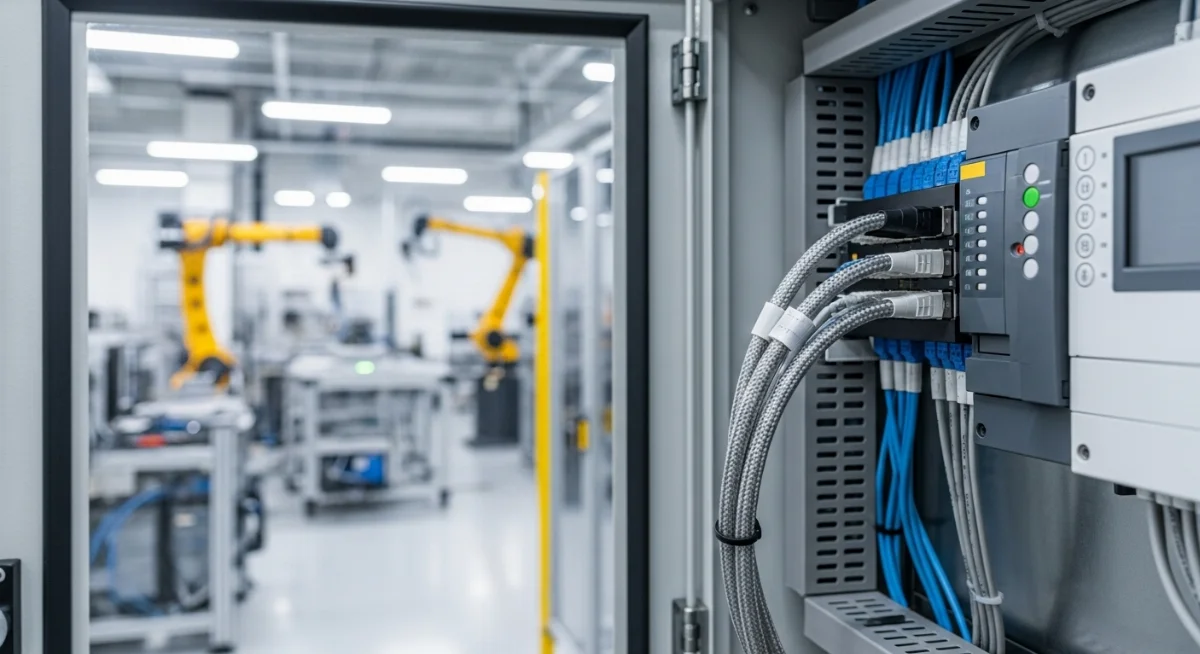

Hệ thống điều khiển lập trình (PLC) và Hệ thống điều khiển phân tán (DCS) là "bộ não" của các nhà máy hiện đại. Chúng thu thập dữ liệu từ hàng trăm cảm biến và gửi lệnh đến các thiết bị chấp hành. Cáp điều khiển chống nhiễu được sử dụng để kết nối các module I/O của PLC/DCS với cảm biến (nhiệt độ, áp suất, lưu lượng) và cơ cấu chấp hành (van, motor, bộ truyền động). Lớp chống nhiễu đảm bảo các tín hiệu analog và digital này được truyền tải một cách không bị biến dạng, giúp PLC đưa ra quyết định chính xác và kịp thời.

3.2. Hệ thống Robot và Máy CNC

Robot công nghiệp và máy CNC (Computer Numerical Control) yêu cầu độ chính xác cao trong từng chuyển động. Tín hiệu điều khiển vị trí, tốc độ từ bộ điều khiển đến các động cơ servo, step motor phải cực kỳ ổn định. Vai trò của cáp chống nhiễu trong hệ thống PLC và robot tự động là bảo vệ các tín hiệu nhạy cảm này khỏi nhiễu sinh ra bởi chính động cơ hoặc các thiết bị điện mạnh xung quanh, từ đó đảm bảo robot thực hiện các tác vụ với độ lặp lại và chính xác tuyệt đối.

3.3. Cảm biến và Bộ chuyển đổi tín hiệu

Cảm biến là đôi mắt, đôi tai của hệ thống tự động hóa, thu thập các thông số vật lý và chuyển đổi thành tín hiệu điện. Các tín hiệu này thường rất yếu và dễ bị nhiễu. Việc sử dụng cáp điều khiển chống nhiễu để kết nối cảm biến với bộ chuyển đổi hoặc bộ điều khiển là tối quan trọng để giữ cho dữ liệu không bị sai lệch, giúp hệ thống nhận diện chính xác trạng thái hoạt động.

3.4. Hệ thống SCADA và Giám sát

Hệ thống SCADA (Supervisory Control and Data Acquisition) giám sát và điều khiển các quy trình công nghiệp từ xa. Dữ liệu từ các thiết bị trường được truyền về trung tâm điều khiển. Cáp điều khiển trong hệ thống tự động hóa có khả năng chống nhiễu đảm bảo thông tin trạng thái, cảnh báo và dữ liệu vận hành được truyền tải tin cậy, giúp người vận hành có cái nhìn chính xác về toàn bộ quy trình và đưa ra các quyết định điều khiển kịp thời.

4. Cáp Điều Khiển Chống Nhiễu trong Các Nhà Máy Công Nghiệp

Mỗi ngành công nghiệp có những yêu cầu đặc thù về môi trường và hệ thống. Cáp điều khiển cho nhà máy sản xuất với khả năng chống nhiễu là lựa chọn hàng đầu để đảm bảo hoạt động li&ecn; tục và hiệu quả. Khi thiết kế hệ thống mới, việc lựa chọn loại cáp chống nhiễu phù hợp cho nhà máy (có lưới, có màng nhôm hay kết hợp) sẽ quyết định lớn đến hiệu suất và độ ổn định vận hành.

4.1. Ngành sản xuất ô tô

Trong các nhà máy sản xuất ô tô, với vô số robot hàn, robot lắp ráp và hệ thống băng tải tự động, nhiễu điện từ là một vấn đề lớn. Ứng dụng của cáp điều khiển chống nhiễu trong dây chuyền sản xuất công nghiệp ô tô giúp bảo vệ các tín hiệu điều khiển robot, đảm bảo các quy trình hàn, sơn, lắp ráp diễn ra chính xác và liên tục, tránh các lỗi gây gián đoạn sản xuất.

4.2. Ngành thép và luyện kim

Môi trường trong các nhà máy thép và luyện kim cực kỳ khắc nghiệt với nhiệt độ cao, bụi bẩn, rung động và đặc biệt là nhiễu điện từ mạnh từ các lò nung, động cơ công suất lớn. Ví dụ thực tế về cáp điều khiển chống nhiễu trong các ngành công nghiệp nặng này là rất phổ biến. Cáp chống nhiễu không chỉ phải truyền tải tín hiệu ổn định mà còn phải có khả năng chịu đựng môi trường, đảm bảo các cảm biến đo nhiệt độ, áp suất, và các thiết bị điều khiển cần cẩu, máy cán hoạt động chính xác.

4.3. Ngành thực phẩm và đồ uống

Mặc dù không có nhiễu điện từ mạnh như ngành thép, nhưng các nhà máy thực phẩm và đồ uống vẫn cần độ chính xác cao để đảm bảo chất lượng sản phẩm và vệ sinh an toàn. Cáp điều khiển chống nhiễu giúp bảo vệ tín hiệu từ các cảm biến nhiệt độ, độ ẩm, áp suất trong quá trình chế biến, đóng gói, cũng như các tín hiệu điều khiển dây chuyền đóng chai, máy chiết rót, đảm bảo sản phẩm đạt tiêu chuẩn.

4.4. Ngành hóa chất và dầu khí

Trong ngành hóa chất và dầu khí, sự an toàn là ưu tiên hàng đầu. Các tín hiệu điều khiển van, bơm, cảm biến mức, cảm biến khí phải được truyền tải một cách hoàn hảo. Cáp điều khiển chống nhiễu không chỉ ngăn chặn nhiễu gây ra lỗi vận hành mà còn giúp duy trì sự an toàn tuyệt đối của các quy trình nhạy cảm, giảm thiểu nguy cơ cháy nổ hoặc rò rỉ.

5. Lựa Chọn và Lắp Đặt Cáp Chống Nhiễu Hiệu Quả

Để tối ưu hóa hiệu quả của cáp điều khiển chống nhiễu, việc lựa chọn và lắp đặt đúng cách là rất quan trọng.

5.1. Yếu tố cần cân nhắc khi lựa chọn

• Môi trường lắp đặt: Nhiệt độ, độ ẩm, hóa chất, dầu mỡ, khả năng chịu va đập, tia UV...
• Mức độ nhiễu: Đánh giá các nguồn nhiễu tiềm tàng để chọn loại lớp che chắn phù hợp (lá nhôm, bện đồng hoặc kết hợp).
• Yêu cầu tín hiệu: Tần số, điện áp, dòng điện của tín hiệu truyền tải.
• Tiêu chuẩn: Tuân thủ các tiêu chuẩn công nghiệp và quốc tế (ví dụ: IEC, UL, VDE).
• Số lượng lõi và tiết diện: Phù hợp với số lượng tín hiệu cần truyền và dòng điện tải; kỹ sư thiết kế có thể tham khảo thêm hướng dẫn chọn tiết diện cáp chống nhiễu cho tự động hóa để tối ưu chi phí và hiệu suất.
• Thương hiệu và chất lượng: Chọn nhà cung cấp uy tín để đảm bảo chất lượng và độ bền của cáp.

5.2. Nguyên tắc lắp đặt để giảm nhiễu tín hiệu công nghiệp

• Nối đất đúng cách: Lớp che chắn của cáp phải được nối đất ở một đầu (hoặc cả hai đầu trong một số trường hợp đặc biệt) để dẫn nhiễu xuống đất hiệu quả.
• Đi dây riêng biệt: Tách biệt cáp điều khiển chống nhiễu với cáp nguồn, cáp động lực để tránh nhiễu cảm ứng. Giữ khoảng cách tối thiểu hoặc sử dụng các máng cáp riêng.
• Tránh đi song song: Hạn chế đi cáp điều khiển song song với các nguồn nhiễu trong khoảng cách dài.
• Sử dụng ống dẫn bảo vệ: Trong môi trường khắc nghiệt, có thể sử dụng ống dẫn kim loại (conduit) để tăng cường bảo vệ cơ học và chống nhiễu.
• Kỹ thuật đấu nối: Đảm bảo các đầu nối, jack cắm được đấu nối chắc chắn, đúng kỹ thuật để không tạo ra điểm yếu cho nhiễu xâm nhập.
• Kiểm tra và thử nghiệm: Sau khi lắp đặt, cần kiểm tra và thử nghiệm hệ thống để đảm bảo tín hiệu ổn định và không có hiện tượng nhiễu.

6. Kết Luận

Trong kỷ nguyên công nghiệp 4.0, nơi mọi thứ đều được kết nối và tự động hóa, vai trò của cáp điều khiển chống nhiễu ngày càng trở nên quan trọng. Từ việc bảo vệ tính toàn vẹn của tín hiệu điều khiển trong các hệ thống PLC và robot, đến việc đảm bảo vận hành ổn định trong các nhà máy sản xuất phức tạp, loại cáp chuyên dụng này là chìa khóa để đạt được hiệu suất tối ưu, độ tin cậy cao và an toàn tuyệt đối.

Đầu tư vào cáp chống nhiễu trong dây chuyền tự động không chỉ là một khoản chi phí mà là một quyết định chiến lược, mang lại lợi ích lâu dài cho doanh nghiệp bằng cách giảm thiểu lỗi, tăng năng suất và bảo vệ tài sản. Việc hiểu rõ về ứng dụng cáp điều khiển chống nhiễu, đồng thời lựa chọn đúng loại cáp, cấu tạo và quy trình lắp đặt phù hợp, sẽ giúp các nhà máy công nghiệp tiến gần hơn đến mục tiêu vận hành không gián đoạn và hiệu quả vượt trội.
